16.3~16.4电阻 变阻器导学案及例题（含答案）

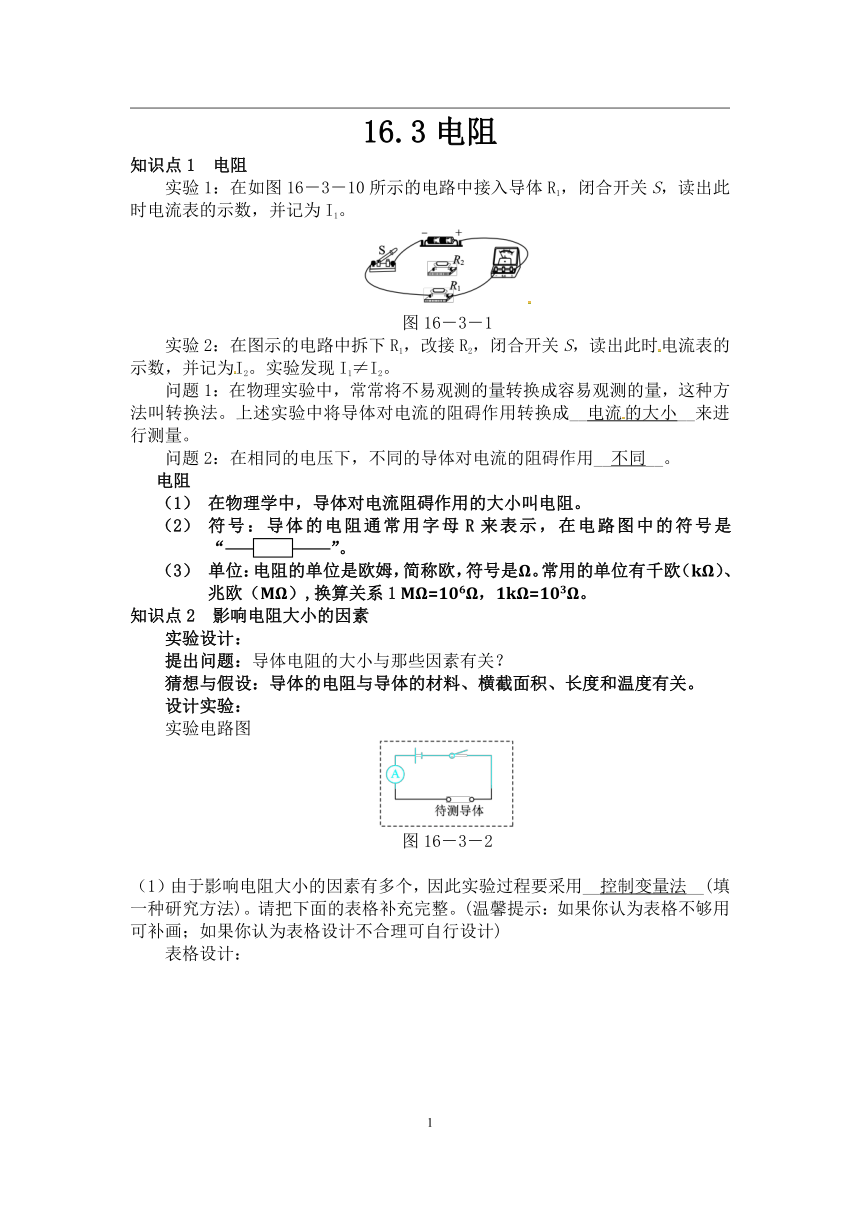

16.3电阻
知识点1 电阻
实验1：在如图16－3－10所示的电路中接入导体R1，闭合开关S，读出此时电流表的示数，并记为I1。
//
图16－3－1
实验2：在图示的电路中拆下R1，改接R2，闭合开关S，读出此时/电流表的示数，并记为/I2。实验发现I1≠I2。[来源:Z*xx*k.Com]
问题1：在物理实验中，常常将不易观测的量转换成容易观测的量，这种方法叫转换法。上述实验中将导体对电流的阻碍作用转换成__电流/的大小__来进行测量。
问题2：在相同的电压下，不同的导体对电流的阻碍作用__不同__。
电阻
在物理学中，导体对电流阻碍作用的大小叫电阻。
符号：导体的电阻通常用字母R来表示，在电路图中的符号是“ ”。
单位：电阻的单位是欧姆，简称欧，符号是Ω。常用的单位有千欧（kΩ）、兆欧（MΩ）,换算关系1 MΩ=106Ω，1kΩ=103Ω。
知识点2 影响电阻大小的因素
实验设计：
提出问题：导体电阻的大小与那些因素有关？
猜想与假设：导体的电阻与导体的材料、横截面积、长度和温度有关。
设计实验：
实验电路图
/
图16－3－2
（1）由于影响电阻大小的因素有多个，因此实验过程要采用__控制变量法__(填一种研究方法)。请把下面的表格补充完整。(温馨提示：如果你认为表格不够用可补画；如果你认为表格设计不合理可自行设计)
表格设计：

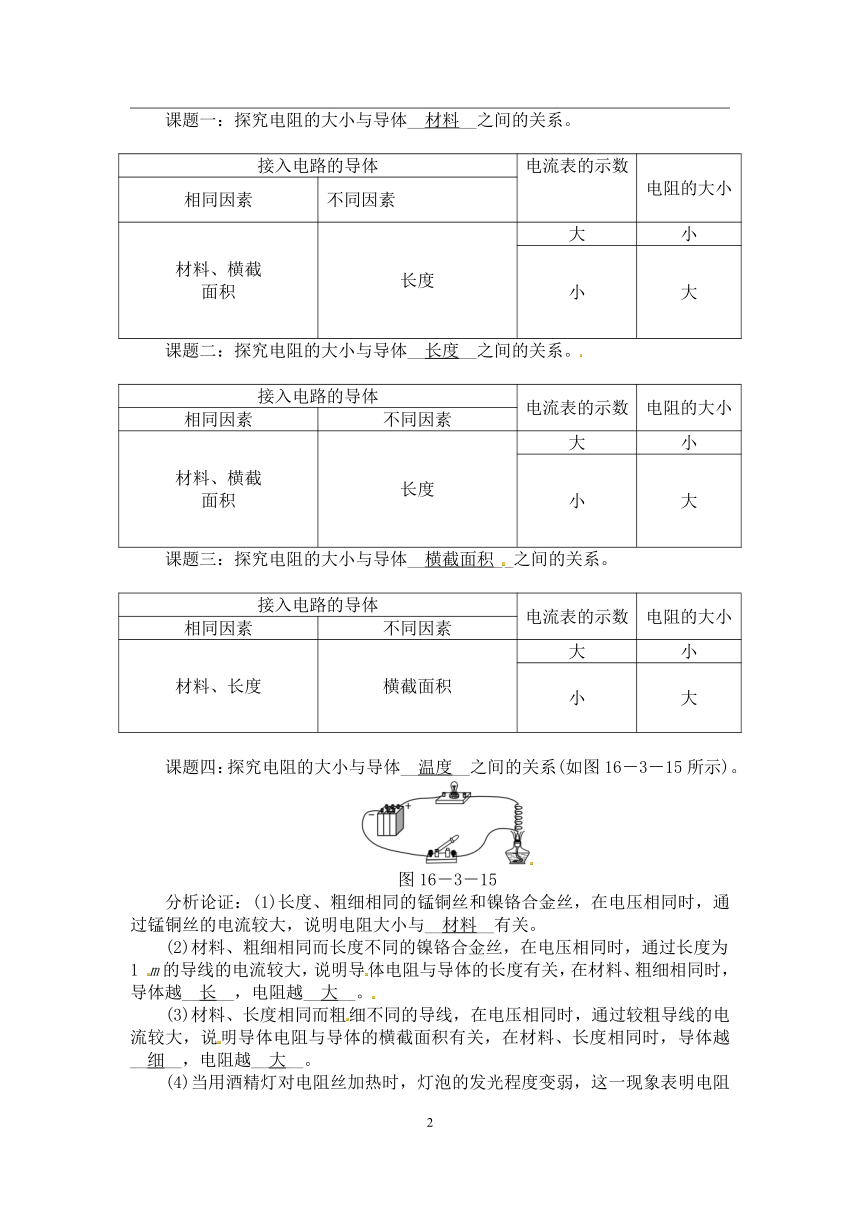

课题一：探究电阻的大小与导体__材料__之间的关系。
接入电路的导体
电流表的示数[来源:Zxxk.Com]
电阻的大小
相同因素
不同因素[来源:学科网]
材料、横截
面积
长度
大
小
小
大
课题二：探究电阻的大小与导体__长度__之间的关系。/
接入电路的导体
电流表的示数
电阻的大小
相同因素
不同因素
材料、横截
面积
长度
大
小
小
大
课题三：探究电阻的大小与导体__横截面积_/_之间的关系。
接入电路的导体
电流表的示数
电阻的大小
相同因素
不同因素
材料、长度
横截面积
大
小
小
大
课题四：探究电阻的大小与导体__温度__之间的关系(如图16－3－15所示)。
//
图16－3－15
分析论证：(1)长度、粗细相同的锰铜丝和镍铬合金丝，在电压相同时，通过锰铜丝的电流较大，说明电阻大小与__材料__有关。
(2)材料、粗细相同而长度不同的镍铬合金丝，在电压相同时，通过长度为1 /m的导线的电流较大，说明导/体电阻与导体的长度有关，在材料、粗细相同时，导体越__长__，电阻越__大__。/
(3)材料、长度相同而粗/细不同的导线，在电压相同时，通过较粗导线的电流较大，说/明导体电阻与导体的横截面积有关，在材料、长度相同时，导体越__细__，电阻越__大__。
(4)当用酒精灯对电阻丝加热时，灯泡的发光程度变弱，这一现象表明电阻丝的电阻阻值随温度的升高而__增大__。
实验结论：导体的电阻大小决定于导体的长度、横截面积和材料，电阻的大小还与导体的温度有关。
注：1.科学证明，电阻的大小符合这样的规律：R=ρ
??
??
.其中R为导体的电阻，L为导体的长度，S为导体的横截面积，ρ为导体的电阻率（由导体的材料决定）
2.在初中阶段，如果不加说明，温度变化对导体电阻值的影响不计。
知识点3 半导体和超导体现象（了解）
半导体
1.定义：导电性能介乎导体和绝缘体之间，它们的电阻比导体大得多，但又比绝缘体小得多.这类材料我们把它叫做半导体.
2.半导体材料:锗、硅、砷化镓等，都是半导体.
3. 半导体的电学性能:
例如：光敏电阻、热敏电阻、压敏电阻.
超导体
定义：一些物质当温度下降到某一温度时，电阻会变为零，这种现象叫做超导现象. 能够发生超导现象的物质，叫做超导体.
超导现象应用于实际的优点：
降低电能的损耗制造电子元件不必考虑散热问题
具体应用：利用超导现象可以制造超导电视、超导电缆、磁悬浮列车、发电机、电动机等。
16.4变阻器
/
提出问题：这些元件是通过什么原理来工作的呢？
知识点1 变阻器
定义：能改变接入电路中电阻大小的元件叫做变阻器。
/
原理：通过改变接入电路中电阻丝的长度来改变电阻，从而改变电流。
符号：/ 。
/
/
滑动变阻器
滑动变阻器结构简图
连接方法：如图，滑动变阻器A、B、C、D4个接线柱，接AC和接AD是一种方式，接BC和BD是一种方式。滑动变阻器需要串联在电路上，使用前应将滑片放在阻值最大处。
/
/
接AC＝接AD
/
/
接BC＝接BD
变阻器铭牌上标有最大阻值和允许通过的最大电流。
导体的电阻是导体本身的　 　．它的大小决定于导体的　 　、 ＿ 和　 　，还与　 　有关．
下列各因素，不属于决定导体电阻大小的因素是(　　)
A.导体的长度 B.导体的横截面积 C.导体的材料 D.导体两端的电压

由同种材料制成的三根电阻丝，已知它们的长度关系为L1＞L2=L3，横截面积的关系为S1=S2＜S3，现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是(　　)
A． R1＜R2=R3，I1=I2=I3 B． R1=R2＞R3，I1=I2＞I3
C． R1＞R2＞R3，I1＞I2＞I3 D． R1＞R2＞R3，I1=I2=I3
温度一定时，关于导线的电阻，下列说法正确的是(　　)
A． 铁导线的电阻一定比铜导线的电阻大
B． 粗导线的电阻一定比细导线的电阻小
C． 将一根导线拉长，其电阻一定变大
D． 长短、粗细都相同的两根导线，电阻一定相同
将电阻为1欧姆的均匀铜棒拉成半径为原来的 的铜线，则这时铜线的电阻为(　　)
A． 3Ω B． 81Ω C． 9Ω D． 18Ω
如图为滑动变阻器连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变大的是(　　)
A．/ B．/ C．/ D．/
将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在(　　)
/
(2008?海珠区二模)如图所示，现有一个电池组、滑动变阻器、开关(总开关)和两盏电灯，请你连接好符合下面要求的电路：L1的亮度不变，L2的亮度可调节．
/
答案：1、特性；材料；长度；横截面积；温度．2、D 3、D 4、C
B 6、CD 7、D
