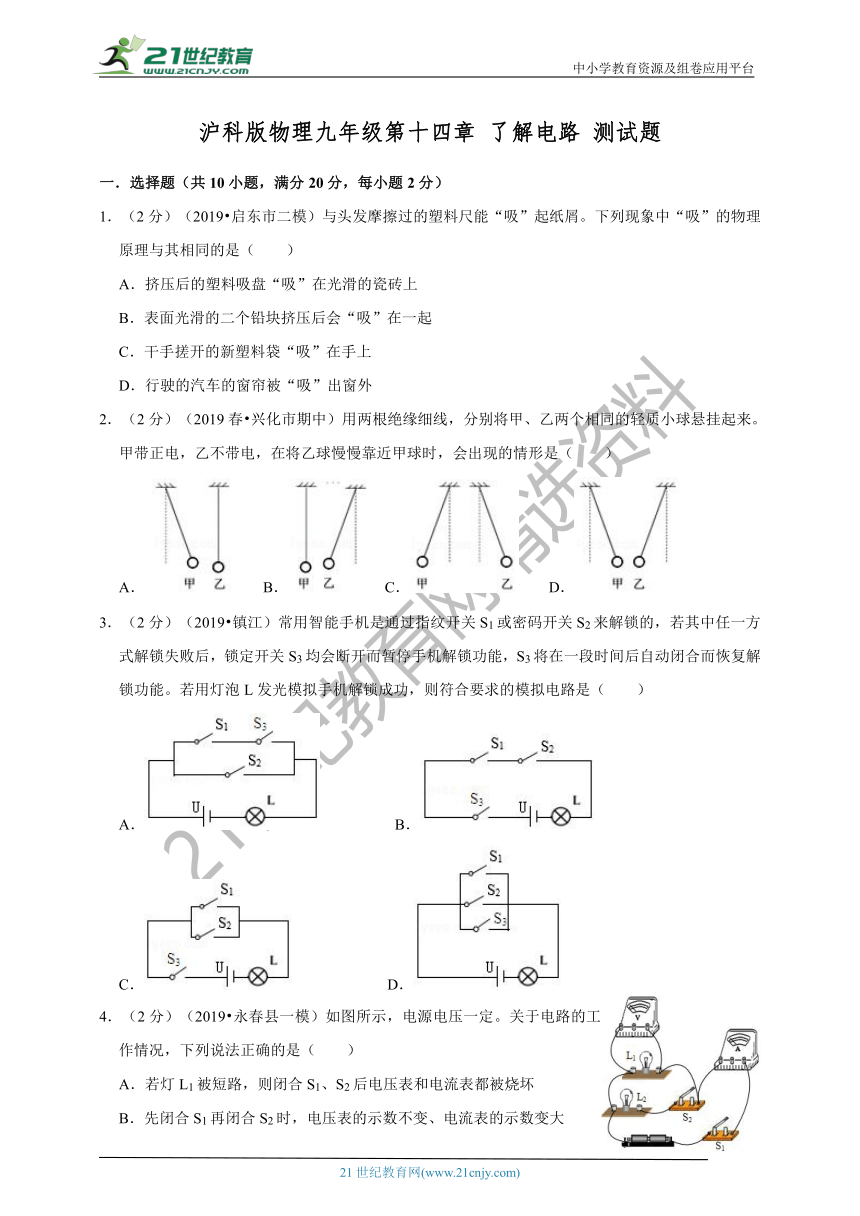

沪科版物理九年级第十四章 了解电路 测试题（含解析）

沪科版物理九年级第十四章 了解电路 测试题
一．选择题（共10小题，满分20分，每小题2分）
1．（2分）（2019?启东市二模）与头发摩擦过的塑料尺能“吸”起纸屑。下列现象中“吸”的物理原理与其相同的是（　　）
A．挤压后的塑料吸盘“吸”在光滑的瓷砖上
B．表面光滑的二个铅块挤压后会“吸”在一起
C．干手搓开的新塑料袋“吸”在手上
D．行驶的汽车的窗帘被“吸”出窗外
2．（2分）（2019春?兴化市期中）用两根绝缘细线，分别将甲、乙两个相同的轻质小球悬挂起来。甲带正电，乙不带电，在将乙球慢慢靠近甲球时，会出现的情形是（　　）
A． B． C． D．
3．（2分）（2019?镇江）常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（　　）
A． B．
C． D．
4．（2分）（2019?永春县一模）如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是（　　）
A．若灯L1被短路，则闭合S1、S2后电压表和电流表都被烧坏
B．先闭合S1再闭合S2时，电压表的示数不变、电流表的示数变大
C．若电压表和电流表位置对调，则闭合S1、S2后两表都被烧坏
D．只闭合S1时，两只灯泡串联

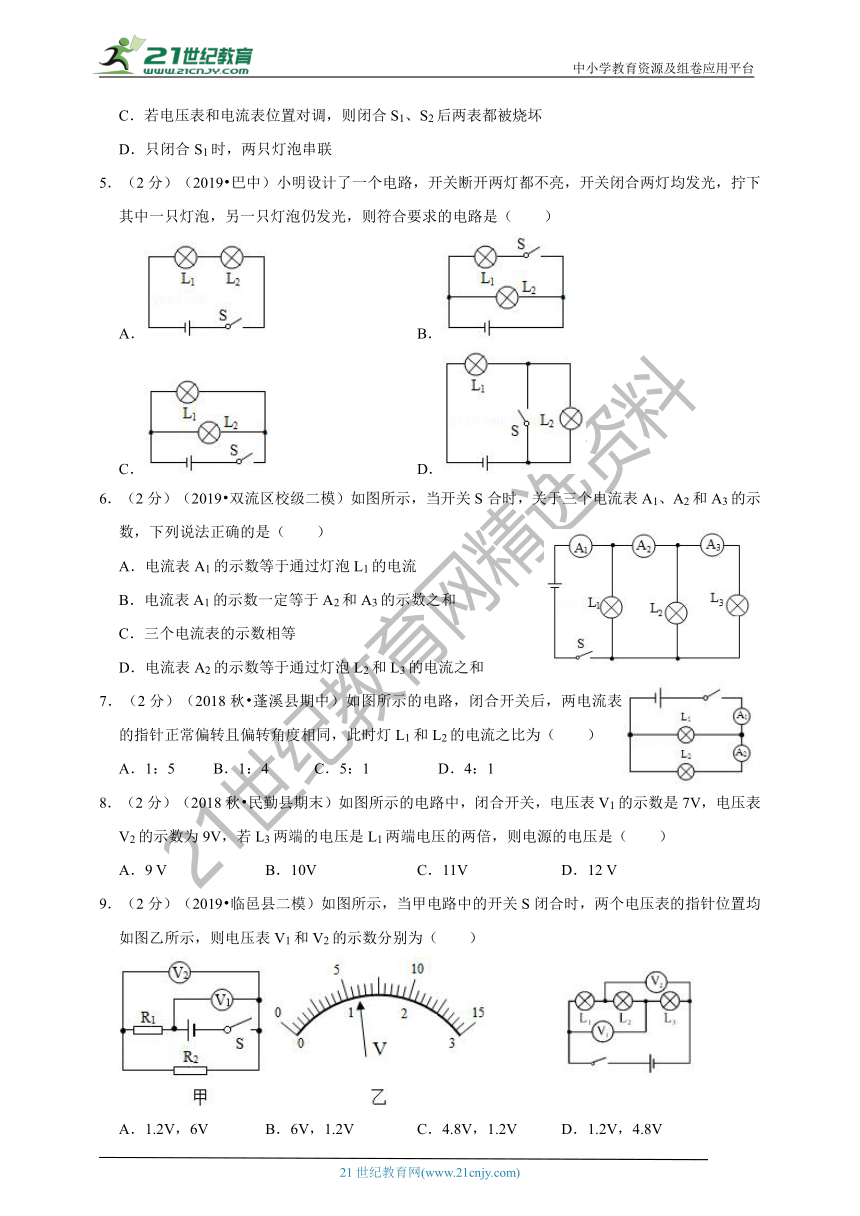

5．（2分）（2019?巴中）小明设计了一个电路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，则符合要求的电路是（　　）
A． B．
C． D．
6．（2分）（2019?双流区校级二模）如图所示，当开关S合时，关于三个电流表A1、A2和A3的示数，下列说法正确的是（　　）
A．电流表A1的示数等于通过灯泡L1的电流
B．电流表A1的示数一定等于A2和A3的示数之和
C．三个电流表的示数相等
D．电流表A2的示数等于通过灯泡L2和L3的电流之和
7．（2分）（2018秋?蓬溪县期中）如图所示的电路，闭合开关后，两电流表的指针正常偏转且偏转角度相同，此时灯L1和L2的电流之比为（　　）
A．1：5 B．1：4 C．5：1 D．4：1
8．（2分）（2018秋?民勤县期末）如图所示的电路中，闭合开关，电压表V1的示数是7V，电压表V2的示数为9V，若L3两端的电压是L1两端电压的两倍，则电源的电压是（　　）
A．9 V B．10V C．11V D．12 V
9．（2分）（2019?临邑县二模）如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均如图乙所示，则电压表V1和V2的示数分别为（　　）
A．1.2V，6V B．6V，1.2V C．4.8V，1.2V D．1.2V，4.8V

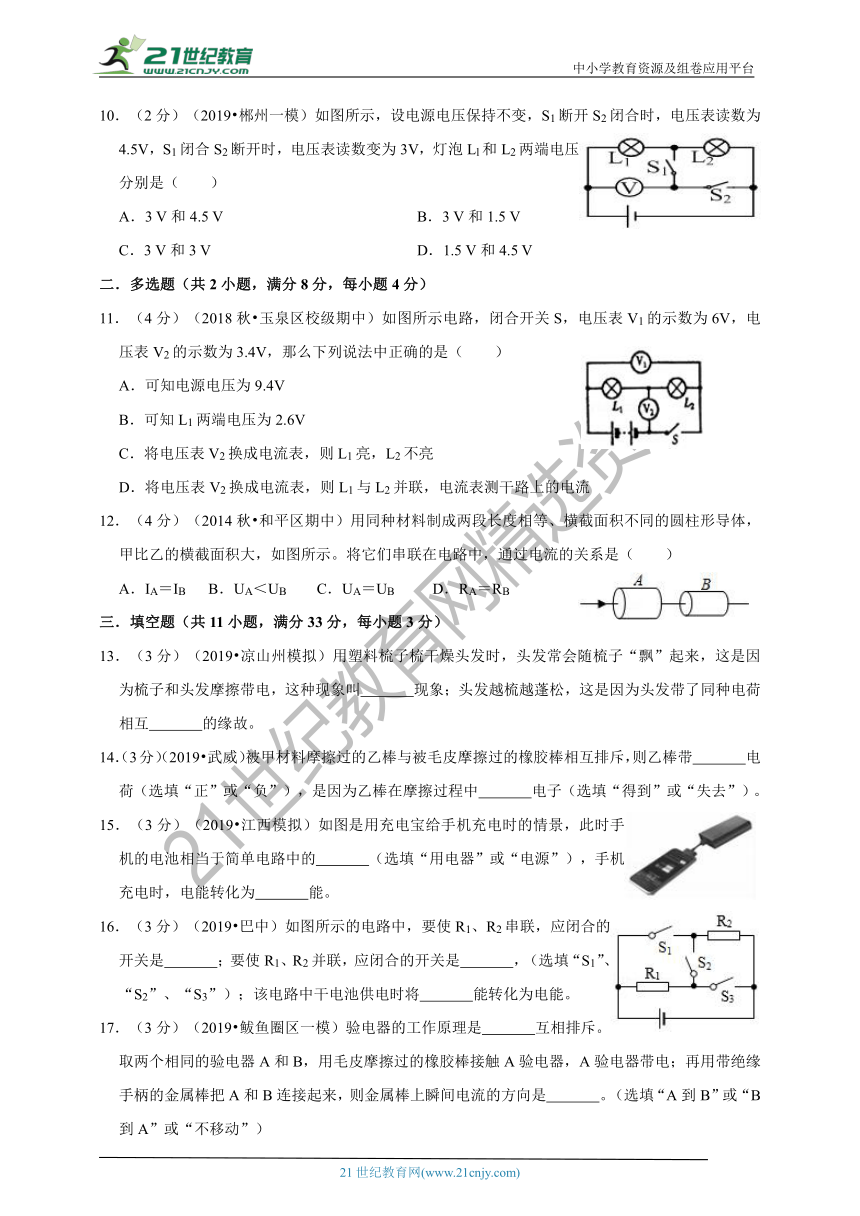

10．（2分）（2019?郴州一模）如图所示，设电源电压保持不变，S1断开S2闭合时，电压表读数为4.5V，S1闭合S2断开时，电压表读数变为3V，灯泡Ll和L2两端电压分别是（　　）
A．3 V和4.5 V B．3 V和1.5 V
C．3 V和3 V D．1.5 V和4.5 V
二．多选题（共2小题，满分8分，每小题4分）
11．（4分）（2018秋?玉泉区校级期中）如图所示电路，闭合开关S，电压表V1的示数为6V，电压表V2的示数为3.4V，那么下列说法中正确的是（　　）
A．可知电源电压为9.4V
B．可知L1两端电压为2.6V
C．将电压表V2换成电流表，则L1亮，L2不亮
D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流
12．（4分）（2014秋?和平区期中）用同种材料制成两段长度相等、横截面积不同的圆柱形导体，甲比乙的横截面积大，如图所示。将它们串联在电路中，通过电流的关系是（　　）
A．IA＝IB B．UA＜UB C．UA＝UB D．RA＝RB
三．填空题（共11小题，满分33分，每小题3分）
13．（3分）（2019?凉山州模拟）用塑料梳子梳干燥头发时，头发常会随梳子“飘”起来，这是因为梳子和头发摩擦带电，这种现象叫　 　现象；头发越梳越蓬松，这是因为头发带了同种电荷相互　 　的缘故。
14．（3分）（2019?武威）被甲材料摩擦过的乙棒与被毛皮摩擦过的橡胶棒相互排斥，则乙棒带　 　电荷（选填“正”或“负”），是因为乙棒在摩擦过程中　 　电子（选填“得到”或“失去”）。
15．（3分）（2019?江西模拟）如图是用充电宝给手机充电时的情景，此时手机的电池相当于简单电路中的　 　（选填“用电器”或“电源”），手机充电时，电能转化为　 　能。
16．（3分）（2019?巴中）如图所示的电路中，要使R1、R2串联，应闭合的开关是　 　；要使R1、R2并联，应闭合的开关是　 　，（选填“S1”、“S2”、“S3”）；该电路中干电池供电时将　 　能转化为电能。
17．（3分）（2019?鲅鱼圈区一模）验电器的工作原理是　 　互相排斥。取两个相同的验电器A和B，用毛皮摩擦过的橡胶棒接触A验电器，A验电器带电；再用带绝缘手柄的金属棒把A和B连接起来，则金属棒上瞬间电流的方向是　 　。（选填“A到B”或“B到A”或“不移动”）

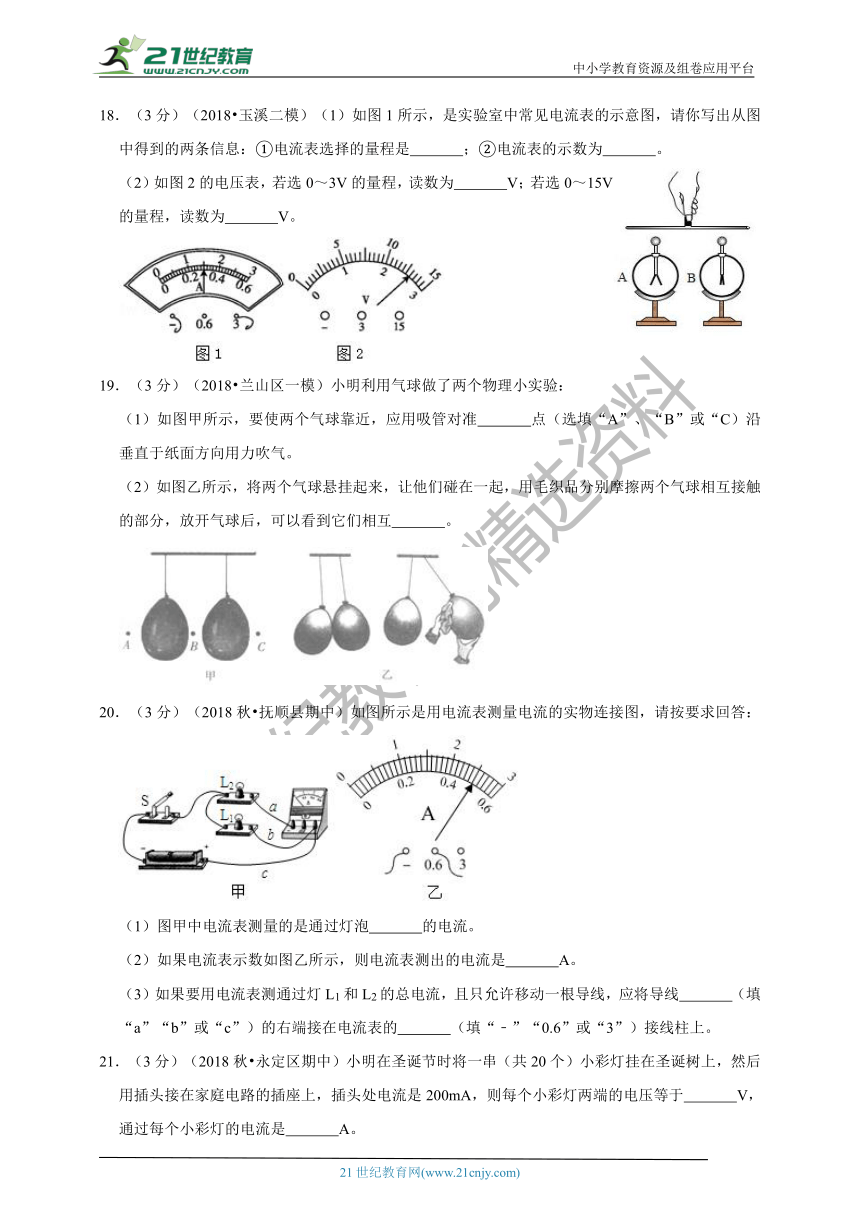

18．（3分）（2018?玉溪二模）（1）如图1所示，是实验室中常见电流表的示意图，请你写出从图中得到的两条信息：①电流表选择的量程是　 　；②电流表的示数为　 　。
（2）如图2的电压表，若选0～3V的量程，读数为　 　V；若选0～15V的量程，读数为　 　V。
19．（3分）（2018?兰山区一模）小明利用气球做了两个物理小实验：
（1）如图甲所示，要使两个气球靠近，应用吸管对准　 　点（选填“A”、“B”或“C）沿垂直于纸面方向用力吹气。
（2）如图乙所示，将两个气球悬挂起来，让他们碰在一起，用毛织品分别摩擦两个气球相互接触的部分，放开气球后，可以看到它们相互　 　。
20．（3分）（2018秋?抚顺县期中）如图所示是用电流表测量电流的实物连接图，请按要求回答：
（1）图甲中电流表测量的是通过灯泡　 　的电流。
（2）如果电流表示数如图乙所示，则电流表测出的电流是　 　A。
（3）如果要用电流表测通过灯L1和L2的总电流，且只允许移动一根导线，应将导线　 　（填“a”“b”或“c”）的右端接在电流表的　 　（填“﹣”“0.6”或“3”）接线柱上。
21．（3分）（2018秋?永定区期中）小明在圣诞节时将一串（共20个）小彩灯挂在圣诞树上，然后用插头接在家庭电路的插座上，插头处电流是200mA，则每个小彩灯两端的电压等于　 　V，通过每个小彩灯的电流是　 　A。
22．（3分）（2018秋?全椒县期中）如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A；那么通过L1的电流为　 　A，通过L2的电流为　 　A。
23．（3分）（2017秋?武陵区校级月考）如图甲的电路中，当电路闭合后，V1和V2的示数都如图乙所示。则电源电压是　 　V，小灯泡L1两端的电压是　 　V。
四．作图题（共3小题，满分9分，每小题3分）
24．（3分）（2018秋?黄石港区校级月考）为避免长明灯浪费电能，楼道中的两只普通白炽照明灯，当同时满足“天黑和有人路过楼道”两个条件时，两灯一起亮，不能同时满足以上连个条件，两灯都不亮。为满足用户要求，小强设计出了楼道照明灯的“智能控制电路”控制电路由“光控开关”和“声控开关”组成，在答题卡上完成电路的连接（注意要规范作图）。
25．（3分）（2017秋?丹东期末）根据下面要求设计电路图：新型公交车后门左右扶杆上各装有一个相当于开关的按钮，当乘客按下任一个按钮时，铃声响起，提醒司机有乘客下车。
26．（3分）（2017秋?秀峰区校级期中）请根据下表中给出的信息，在右框中画出对应的电路图。
开关状态
灯泡发光情况
闭合S，断开S1、S2
L1、L2均不发光
闭合S、S1，断开S2
L1发光、L2不发光
闭合S、S2，断开S1
L1不发光、L2发光
断开S，闭合S1、S2
L1、L2均不发光
五．实验探究题（共2小题，满分10分，每小题5分）
27．（5分）（2017秋?江华县校级期中）在研究串并联电路电流的规律时，李同学设计了图甲所示的电路图，闭合开关后，电流表A1的示数为0.5A，电流表A2的示数如图乙所示，为　 　A，则通过小灯泡L2的电流为　 　 A，根据图甲，在图丙的实物图上用笔画出连接线（连接线不要交叉）。
28．（5分）（2018秋?南康区期中）在“探究串联电路电压的特点”活动中。
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择　 　（选填“相同”或“不相同”）的灯泡。
（2）小明根据如图甲所示的电路图连接实物时，当最后一根导线刚连上接线柱，则两个灯就亮了，小明在连接电路时所犯的错误是：　 　；改正错误后，当小明闭合开关时，电压表的示数如图乙所示，为了使实验结果更精确，接下来他应该　 　。
（3）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是　 　（填出一种即可）。
（4）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？　 　，理由是　 　。
（5）小明分别测出AB、BC、AC间的电压并记录在如上表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：　 　。
六．计算题（共5小题，满分20分，每小题4分）
29．（4分）（2018秋?双台子区校级月考）在如图所示的电路中，电源电压为3V，L1和L2是两个完全相同的灯泡。求：
（1）只闭合S2时，若电流表A的示数为0.44A，则通过L1和L2两端的电压和通过的电流分别是多少？
（2）当闭合S1和S3时，若电流表A的示数为0.58A，则通过L1和L2的电流和两端的电压分别是多少？
30．（4分）（2018秋?陇西县期中）如图所示，电源电压为6V，已知电流表A1的示数为0.4A，电压表V1的示数为2.4V，则V2的示数为多少？A2的示数为多少？
31．（4分）（2018秋?东坡区校级期中）如图所示，当开关S闭合，A1表示数为0.9A，A2表示数为0.7A．已知流过L1与L3灯的电流之比I1：I3＝1：2，试求流过L1、L2、L3的电流为多大？
32．（4分）（2018秋?雁塔区校级期末）如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1.2A、1A、0.6A，则通过L1、L2、L3的电流分别是多大？
33．（4分）（2018秋?新干县期中）小华同学在一次实验中连接了如图所示的电路，当S1闭合，S2、S3断开时，在确定所有操作都正确的情况下，读出电压表的示数为5V；当S1、S3断开，S2闭合时，示数为1V．求：
（1）电源电压是多少？
（2）当S1、S3闭合，S2断开时，电压表的示数为多少？L2两端的电压是多少？
（3）细心的小芳同学发现小华的一个操作存在问题，请你指出来。

沪科版物理九年级第十四章 了解电路 测试题
参考答案与试题解析
一．选择题（共10小题，满分20分，每小题2分）
D、行驶的汽车，车外的空气流速快、压强小，车内的空气流速小、压强大，向外的压强差就把窗帘压向窗外，故D不符合题意。
故选：C。
2．【解答】甲、乙两个相同的轻质小球悬挂起来。甲带正电，乙不带电，当它们靠近时，由于带电体能够吸引轻小物体，且两球质量相等，则两球向中央靠拢。
故ABC错误、D正确；
故选：D。
3．【解答】由题意可知，指纹开关S1或密码开关S2均可以解锁，锁定开关S3断开时暂停手机解锁功能，
则指纹开关S1和密码开关S2可以独立工作、互不影响即为并联，且锁定开关S3位于干路，
然后与灯泡、电源组成电路，结合选项电路图可知，选项C符合，
故选：C。
4．【解答】A、若灯L1被短路，闭合S1、S2后，则灯L1、L2不亮，电流表损坏，但电压表被短路，没有电流通过，所以不会损坏。故A错误；
B、若先闭合S1，再闭合S2，电压表读数仍然等于电源电压，所以不变；由于此时两只灯泡是并联的，总电压不变，总电阻减小，所以电流增大，即电流表读数变大。故B正确；
C、若电压表和电流表位置对调，此时电压表串联在电路中，由于电压表的阻值很大，电路中的电流会很小，所以闭合S1、S2后，则两表都不会烧坏。故C错误；
D、只闭合S1时，灯泡L2不亮，处于断路状态，只有灯泡L1亮。故D错误。
故选：B。
5．【解答】由题意可知，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，说明两灯泡工作时互不影响，所以两灯应并联，故AD错误；
开关断开两灯都不亮，开关闭合两灯均发光，则开关位于干路，故B错误、C正确。
故选：C。
6．【解答】AB、电流表A1测干路电流，读数等于通过灯泡L1、L2和L3的电流之和；故AB错误；
C、A3测通过L3的电流，A2测通过L2、L3的电流，A1测干路电流，因此I1＞I2＞I3；故C错误；
D、电流表A2测通过L2、L3的电流，故电流表A2的读数等于通过灯泡L2和L3的电流之和；故D正确。
故选：D。
7．【解答】由电路图可知，L1与L2并联，电流表A1测干路电流，电流表A2测L2支路的电流。
因并联电路中干路电流等于各支路电流之和，两电流表的指针正常偏转且偏转角度相同，
所以，干路电流I是L2支路电流I2的5倍，即I＝5I2，
则此时灯L1和L2的电流之比：
＝＝＝。
故选：D。
8．【解答】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压，L3两端的电压是L1两端电压的两倍，假设L1、L2、L3两端的电压分别是U1、U2、U3，则
由于串联电路中总电压等于各分电阻电压之和，
则U1+U2＝7V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
U2+U3＝9V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
U3＝2U1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③
解得：
U1＝2V。
U2＝5V；
U3＝4V；
故总电压是：2V+5V+4V＝11V；
故选：C。
9．【解答】由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压；
因串联电路中总电压等于各分电压之和，且两个电压表指针偏转角度相同，
所以，电压表V1的量程为0～15V，分度值为0.5V，示数为6V，故ACD错误；
电压表V2的量程为0～3V，对应的分度值为0.1V，示数为1.2V，故B正确。
故选：B。
10．【解答】当S1断开、S2闭合时，两灯泡串联，电压表测电源的电压，则U＝4.5V；
当开关S1闭合、S2断开时，两灯泡串联，电压表测L1两端的电压，则U1＝3V；
因为串联电路中总电压等于各分电压之和，L2两端的电压U2＝U﹣U1＝4.5V﹣3V＝1.5V。
故选：B。
二．多选题（共2小题，满分8分，每小题4分）
11．【解答】
（1）由电路图可知，闭合开关S，两灯泡串联，电压表V1测电源的电压，电压表V2测L2两端的电压，
则电源的电压U＝6V，L2两端的电压U2＝3.4V，
因串联电路中总电压等于各分电压之和，
所以，L1两端的电压：U1＝U﹣U2＝6V﹣3.4V＝2.6V，故A错误，B正确；
（2）将电压表V2换成电流表时，灯泡L2被短路，电路为灯泡L1的简单电路，既不是并联电路，此时灯L1发光，L2不发光，故C正确；D错误。
故选：BC。
12．【解答】因为两段导体串联，所以通过两导体的电流相等，即IA＝IB；
用同种材料制成两段长度相等、横截面积不同的圆柱形导体，甲比乙的横截面积大，即说明甲的电阻小于乙的电阻，故据U＝IR可知，电流相同，乙的电阻大，所以乙分担的电压多，故UA＜UB。
故选：AB。
三．填空题（共11小题，满分33分，每小题3分）
13．【解答】在干燥的天气里，用塑料梳子梳头发时，梳子与头发摩擦，发生摩擦起电现象，梳子和头发带上异种电荷，异种电荷相互吸引，所以头发会随着梳子飘起来，这种现象属于摩擦起电现象；头发上带上了同种电荷，同种电荷相互排斥，导致了头发比较蓬松。
故答案为：摩擦起电；排斥。
14．【解答】
橡胶棒和毛皮摩擦过程中，橡胶棒得到电子带负电荷，毛皮失去电子带正电荷；乙棒与橡胶棒相互排斥，说明乙棒带负电，是因为乙棒在摩擦过程中得到电子造成的。
故答案为：负；得到。
15．【解答】
用充电宝给手机充电时，手机相当于电路中的用电器；
手机充电时将电能转化为化学能。
故答案为：用电器；化学。
16．【解答】（1）要使R1、R2串联，电流只有一条流通路径，由电路图知，电流路径应为：电源正极﹣﹣R1﹣﹣﹣S2﹣﹣R2﹣﹣﹣﹣电源负极，由此可判断出：开关S1、S3应断开，而开关S2应闭合；
（2）要使R1、R2并联时，电流有两条流通路径，由电路图知：开关S1与S3闭合，而S2应断开；
（3）干电池为电路提供电能过程中，干电池内部发生化学变化，将化学能转化为电能。
故答案为：S2；S1、S3；化学。
17．【解答】
（1）验电器验电的原理是利用同种电荷相排斥；
（2）用毛皮摩擦过的橡胶棒带负电，故用它去接触验电器A的金属球时，验电器也带上负电，即验电器A的两个金属箔片上都带上了负电；
A带负电多余电子，B呈中性，连接的瞬间，电子从A到B移动，而电流方向与自由电子定向移动的方向相反，所以金属棒中的电流方向B→A。
故答案为：同种电荷；由B到A。
18．【解答】
（1）通过表盘上的“A”标志可知，这是一个电流表；电流表选择的量程是0～3A；电流表使用的分度值为0.1A，电流表的示数为1.5A；
（2）电压表的量程是0～3V，每一个大格之间代表0.1V，每一个大格之间有10格小格，所以电压表的分度值为0.1V；此时电压表的指针所在位置比2V多了6小格，故示数为2.6V；
电压表的量程是0～15V，每一个大格之间代表5V，每一个大格之间有10格小格，所以电压表的分度值为0.5V；此时电压表的指针所在位置比10V多了6小格，故示数为13V。
故答案为：（1）0～3A；1.5A；（2）2.6；13。
19．【解答】（1）要使两个气球靠近，应用吸管对准B沿垂直于纸面方向用力吹气；这样，两球中央的流速加快，压强变小，A和C处的压强大，两球会靠近。
（2）用毛织品分别摩擦两个气球相互接触的部分，气球将会带上同种电荷，相互排斥而分开。
故答案为：（1）B；（2）排斥。
20．【解答】
（1）由图甲可知，灯L1、L2并联，L2与电流表串联，因此电流表测L2的电流；
（2）图乙中电流表使用了0～0.6A的量程，分度值为0.02A，其读数为0.5A；
（3）要用电流表测通过L1、L2的总电流，应把电流表接在干路上，导线b的右端改接在电流表的负接线柱上即可。
故答案：（1）L2；（2）0.5；（3）b；﹣。
21．【解答】串联电路中各处的电流相等，则通过每个小彩灯的电流是200mA＝0.2A。
根据欧姆定律可知，电阻相同的小彩灯两端的电压相等，
串联电路总电压等于各灯两端电压之和，
每只小彩灯两端的电压：
UL＝＝11V。
故答案为：11；0.2。
22．【解答】由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L3的电流；
故通过灯L3的电流 I3＝IA3＝0.3A，
根据并联电路电流规律可知：
通过灯L2的电流I2＝IA2﹣IA3＝0.8A﹣0.3A＝0.5A，
通过灯L1的电流I1＝IA1﹣IA2＝1.2A﹣0.8A＝0.4A。
故答案为：0.4；0.5；
23．【解答】
由图可知，两灯泡串联，电压表V1测电源电压，V2测L2的电压，
由串联电路中的电压规律可知，电源电压应大于L2的电压，而两电压表指针偏转角度相同，
这说明V1使用0～15V量程，分度值是0.5V，故读数为6V，即电源电压U＝6V；
V2使用0～3V量程，分度值为0.1V，读数为1.2V，即U2＝1.2V；
则L1两端电压为6V﹣1.2V＝4.8V。
故答案为：6；4.8；
四．作图题（共3小题，满分9分，每小题3分）
24．【解答】经分析可知，两开关应串联，两灯泡可以并联如图1所示，也可以串联如图2所示：
25．【解答】当乘客按下任一按钮，铃声响起，说明这两个开关可以独立工作、互不影响即为并联，且电铃位于干路上，如图所示：
26．【解答】
由表格信息，断开S，闭合S1、S2，说明S同时控制两个灯泡，开关S在干路上；
闭合S，断开S1、S2，两灯均不发光，说明S1、S2接在支路上；
闭合S、S1，断开S2，只有L1发光，说明S1只控制L1；
闭合S、S2，断开S1，只有L2发光，说明S2只控制L2。
电路图如图所示：
。
五．实验探究题（共2小题，满分10分，每小题5分）
27．【解答】由图甲所示电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L1支路电流。
（1）由图乙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，
因并联电路中干路电流等于各支路电流之和，
所以，通过小灯泡L2的电流：
I2＝I﹣I1＝0.5A﹣0.3A＝0.2A；
（2）从电源的正极出发依次串联电流表A1、灯泡L2、开关回到电源的负极，
然后把灯泡L1和电流表A2串联后并联在L2两端，要注意两电流表的量程均为小量程，如下图所示：
故答案为：0.3；0.2；如上图所示。
28．【解答】（1）为了避免实验的偶然性，使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；
（2）把最后一根导线刚连接好，灯泡L1、L2就亮，说明连接电路时开关没有断开；
根据图乙电压表所示情况可知，电压表指针偏转角度太小，说明选择量程太大，误差过大，所以接下来需要断开开关，换用较小的0～3V量程重新做实验，故断开开关，把15V接线柱上的接线改接到3V的接线柱上；
（3）若L1断路，则电压表测量的电源电压，有示数；
若L2断路，则电压表不能和电源相连，故无示数；
若L1短路，电压表相当于测量导线电压，故示数为零；
若L2短路，电压表相当于测量电源电源，故有示数；
故可能是L1短路（或L2开路）造成的。
（4）实验过程中，只需将与A点相连的导线改接到C点即可；这样做是不正确的，因为根据电路图分析可知，直接改接一端连线，会造成电压表的正负接线柱接反；
（5）据题意可知，该实验中，只做了一次实验就得出了结论（或实验次数太少，结论具有偶然性），这样所得的结论是具有偶然性的。
故答案为：（1）不相同；（2）连接电路时，开关没有断开； 断开开关，把15V接线柱上的接线改接到3V的接线柱上；
（3）L1短路（或L2开路）；（4）不能； 电压表的正负接线柱接反了；（5）只做了一次实验就得出了结论（或实验次数太少，结论具有偶然性）。
六．计算题（共5小题，满分20分，每小题4分）
29．【解答】（1）只闭合S2时，两灯泡串联，电流表测电路中的电流，
因为串联电路中各处的电流相等，所以通过两灯泡的电流均为0.44A；
L1和L2是两个完全相同的灯泡，故两灯泡的电压相等，都是＝1.5V；
（2）当闭合S1和S3时，两灯泡并联，电流表测干路电流，
因为并联电路中各支路两端的电压相等，完全相同灯泡的电阻相等，
所以根据欧姆定律可得，通过两灯泡的电流相等，即I1＝I2＝＝＝0.29A；
两灯泡的电压相等，都等于电源电压，即为3V；
答：（1）只闭合S2时，若电流表A的示数为0.44A，则L1和L2两端的电压都是1.5V，通过的电流都是0.44A；
（2）当闭合S1和S3时，若电流表A的示数为0.58A，则通过L1和L2的电流都是0.29A，两灯泡两端的电压都是3V；
30．【解答】据图可知，此题中两个灯泡串联，A1A2测量的是电路的电流，电压表V1的示数是L1的电压，V2的示数为L2的电压，V3的示数为为电源电压；
由于串联，所以电流处处相等，故该电路中的两个电流表的示数相同，故知道电流表A1的示数为0.4A，所以A2的示数也是0.4A；
此题中电压表V1的示数是L1的电压，即为2.4V，则V2的示数为L2的电压，V3的示数为为电源电压，即为6V，
由于串联电路中，总电压等于各部分电压之和，故V2的示数为：U2＝U﹣U1＝6V﹣2.4V＝3.6V；
答：则V2的示数为3.6V；A2的示数为0.4A；
31．【解答】
由电路图可知，当S闭合时，电流从正极流出，通过电流表A1后分为三支，一支通过L1，一支通过电流表A2，再分成两支分别通过L2、L3，
通过L1和L2的电流汇合后通过电流表A3，再与L3的电流汇合，通过开关S回到电源负极。
即三灯并联，A1测干路电流，A2测L2、L3的电流，A3测L1和L2的电流，
根据并联电路的电流特点有：
IA1＝I1+I2+I3＝0.9A﹣﹣﹣﹣﹣﹣﹣①
IA2＝I2+I3＝0.7A﹣﹣﹣﹣﹣﹣﹣②
I1：I3＝1：2﹣﹣﹣﹣﹣﹣﹣③
联立上述三式可得：I1＝0.2A，I2＝0.3A、I3＝0.4A；
答：流过L1、L2、L3的电流分别是 0.2A；0.3A；0.4A。
32．【解答】由电路图可知，三灯泡并联，电流表A1测干路电流，电流表A2测L2和L3支路的电流之和，电流表A3测L1和L2支路的电流之和；
根据并联电路电流规律可知：
I1+I2+I3＝1.2A﹣﹣﹣﹣①
I2+I3＝1A﹣﹣﹣﹣②
I1+I2＝0.6A﹣﹣﹣﹣③
由①②可得，I1＝0.2A；
由①③可得，I3＝0.6A；
故I2＝1A﹣0.6A＝0.4A。
答：通过灯泡L1、L2和L3的电流分别是0.2A、0.6A、0.4A。
33．【解答】（1）当S1闭合，S2、S3断开时，如下图所示：
两灯泡串联，电压表测L1两端的电压，所以U1＝5V，
当S1、S3断开，S2闭合时，两灯泡串联，电压表测L2两端的电压，所以U2＝1V，
电源的电压U＝U1+U2＝5V+1V＝6V；
（2）当S1、S3闭合，S2断开时，如图所示：
