第十五章 电流和电路
第４节电流的测量

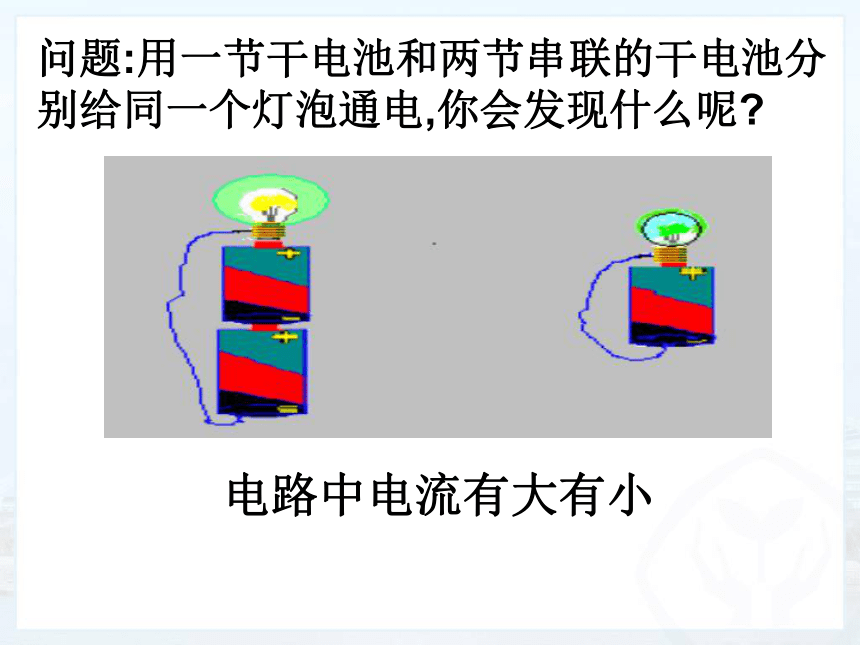

电路中电流有大有小
问题:用一节干电池和两节串联的干电池分别给同一个灯泡通电,你会发现什么呢?

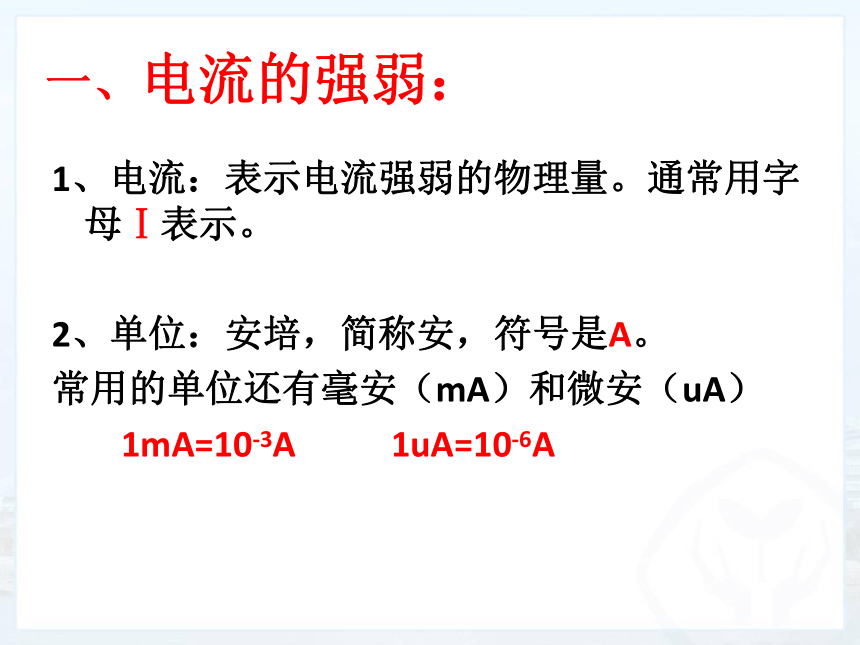

一、电流的强弱：
1、电流：表示电流强弱的物理量。通常用字母Ⅰ表示。

2、单位：安培，简称安，符号是A。
常用的单位还有毫安（mA）和微安（uA）
1mA=10-3A 1uA=10-6A

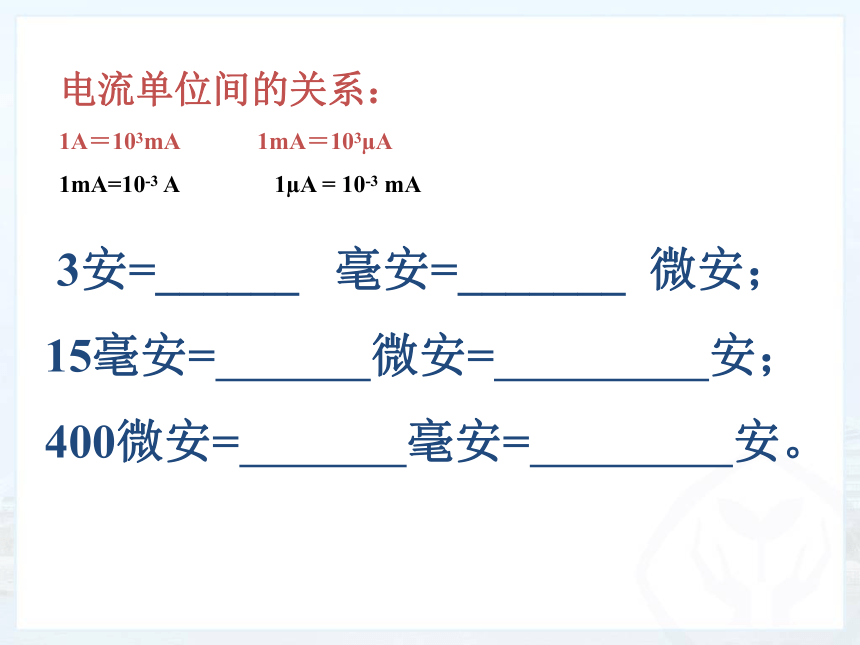

电流单位间的关系：
1A＝103mA 1mA＝103?A
1mA=10-3 A 1?A = 10-3 mA
3安=______ 毫安=_______ 微安；
15毫安= 微安= 安；
400微安= 毫安= 安。
记住生活中常见的电流！

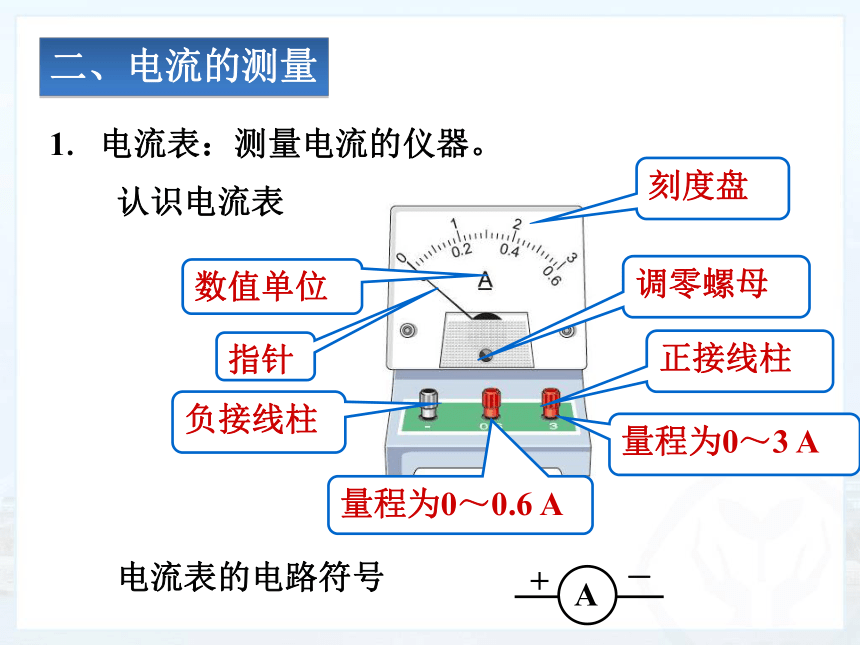

刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6 A
量程为0～3 A
1. 电流表：测量电流的仪器。
二、电流的测量
　　认识电流表
　　电流表的电路符号

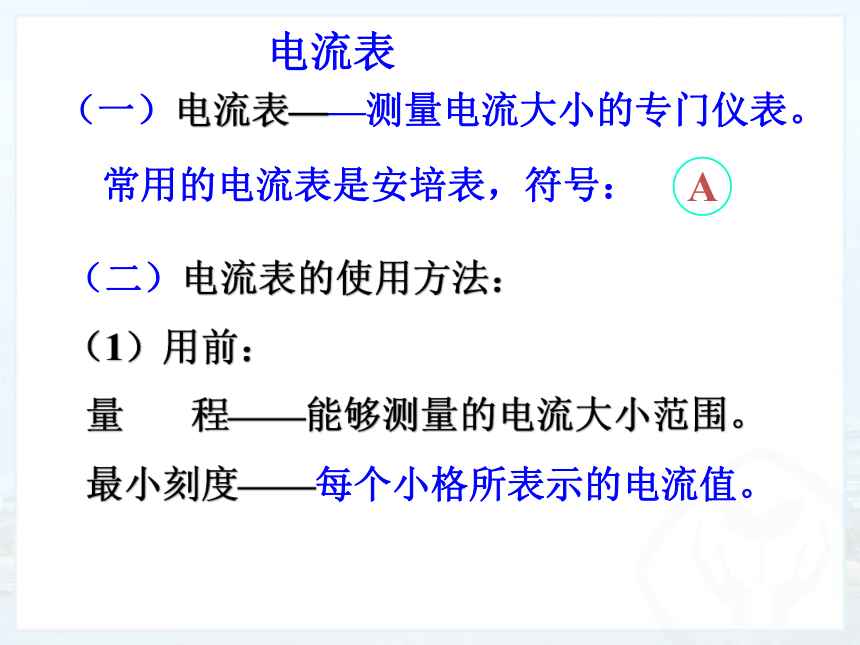

电流表
（一）电流表——测量电流大小的专门仪表。
（二）电流表的使用方法：
（1）用前：
量 程——能够测量的电流大小范围。
最小刻度——每个小格所表示的电流值。
3. 电流表的连接（四规则）：
　　（1）电流表必须和被测的用电器串联。
　　（2）必须正确选择量程。

　　（3）电流必须从正接线柱流入，从负接线柱流出。
（4）不允许把电流表直接连到电源的两极！

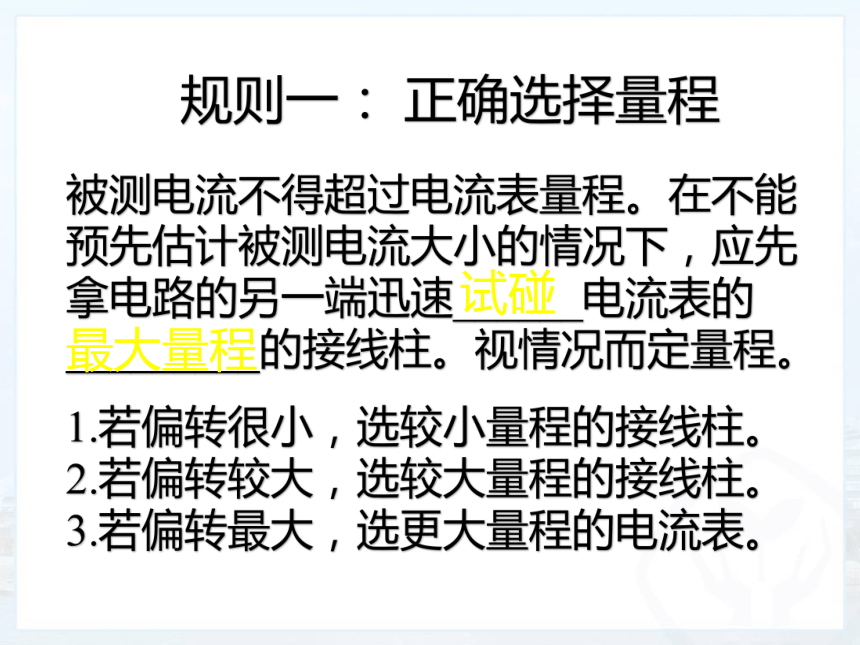

被测电流不得超过电流表量程。在不能预先估计被测电流大小的情况下，应先拿电路的另一端迅速______电流表的_________的接线柱。视情况而定量程。
1.若偏转很小，选较小量程的接线柱。 2.若偏转较大，选较大量程的接线柱。 3.若偏转最大，选更大量程的电流表。
试碰
最大量程
规则二：电流表要串联在被测电路中
规则三：“+”、“-”接线柱的接法要正确
注意：量程：被测电流不能超过电流表的量程。若已知电流值，则根据电流值选合适的量程；若不知电流值，要按“先大后小”的原则用试触法选量程，能用小量程必须用小量程，以提高精确度。
A.指针不偏转：电路断路

B.指针反偏：正负接线柱接反

C.偏角太大：量程太小或短路

D.偏角太小：量程太大
　　以下电路中，电流表连接方法正确的是（ ）
A
练一练：
练一练：
用电流表测出L2的电流，下面各图中正确是
A
×
+
-
L1
L2
×
×
L1
A
×
L2
+
-
×
L1
A
+
-
×
L2
×
A
-
+
×
L1
L2
A
B
C
D
请说出各图的出错原因是什么？
A中测量的是L1和L2并联后的总电流。没有与被测用电器L2串联。
C电流表连在电路中时，一方面没有与L2串联测不出通过L2的电流，
另一方面电流表直截与电源相连，容易使电流表烧坏。
D中电流表的正负接线柱接反了。（所以答案是B）。
4. 电流表的读数：
　　（1）明确所选电流表的量程；
　　（2）确定电流表的分度值；
　　（3）由指针位置读出示数。
0~0.6 A
0~3 A
0.02 A
0.1 A
量程
分度值
1.首先，观察所选用的接线柱确认读上面还是下面的刻度；
2.其次，确认每一大格和每一小格所代表的值；
3.最后读出电流值。
　　请读出下列电流表的示数。
0.58 A
1.4 A
5. 练习使用电流表测量电路中的电流
　　（1）画出实验电路图；
　　（2）按电路图连接实验器材；
　　（3）进行实验。
　　提示：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
　　实验1
实验2
　　改变电流表在电路中的位置，比较电流表两次示数。
　　想一想，两次电流表的示数相同说明什么？
达标检测
表示_______的物理量叫电流，通常用字母___表示，它的单位是____，简称___，符号是___。

比安培小的单位是____________和_________，它们同安培之间的关系是
1A = ______mA 1 mA = ______μA
电流强弱
I
安培
安
A
毫安（mA）
微安（μA）
1000
1000
达标检测
电流可以用______表来测量，它的符号是 。

2.学生实验用的电流表一般有____个量程，分别是_______和_______。
电流
两
0－0.6A
0－3A
课堂练一练：
小明同学在练习用电流表测电流的实验中，记录了测量结果是2.1A，同桌的小锋发现他的测量结果与小明的测量结果相差较大，于是寻找电路原因，终于发现小明是以0.6A的来量程测量,而问题出在读数时却按3A的量程读数,则小明的实际测量值应为（ ）
A、2.1A B、0.42A C、2.12A D、0.6A
B
　　1．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5 A），并画出电路图。
　　2．根据所给电路图连接实物图。
L2
L1
　　3．开关控制 ，电流表A1 测 的电流，电流表A2 测 的电流。再画出电路图。
干路
L1
干路
