法拉第电磁感应定律应用12张PPT

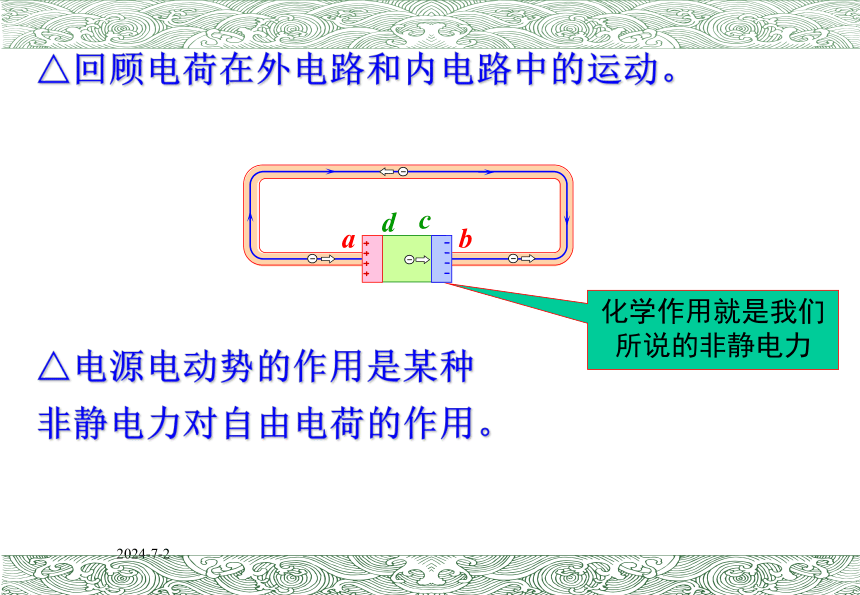

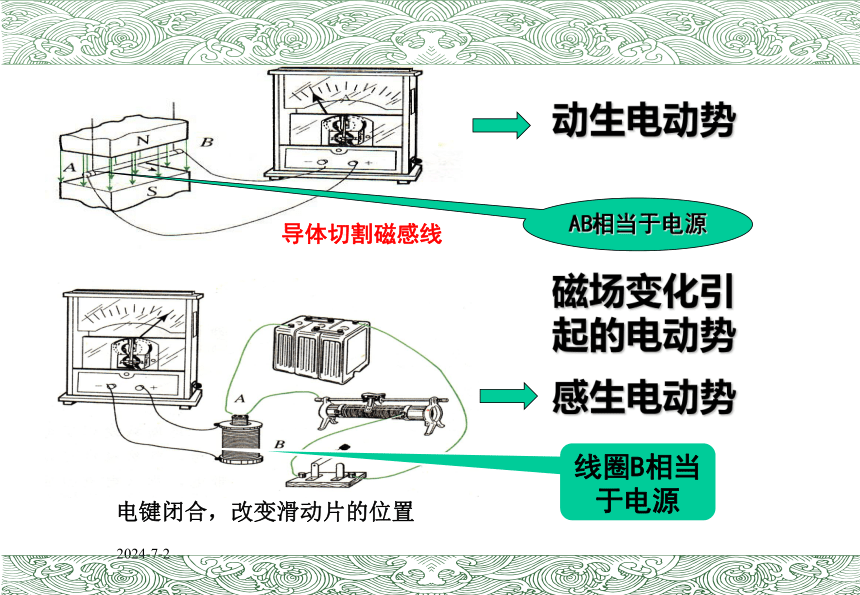

课件12张PPT。2019/10/74.5电磁感应规律的应用2019/10/7磁场变化引起的电动势2019/10/7△回顾电荷在外电路和内电路中的运动。△电源电动势的作用是某种

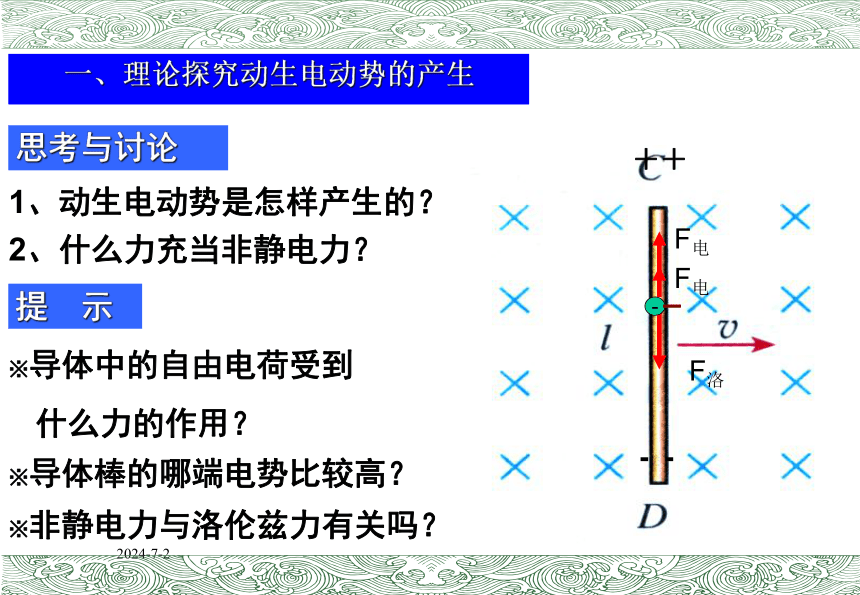

非静电力对自由电荷的作用。化学作用就是我们所说的非静电力2019/10/7一、理论探究动生电动势的产生思考与讨论1、动生电动势是怎样产生的？2、什么力充当非静电力？提 示※导体中的自由电荷受到

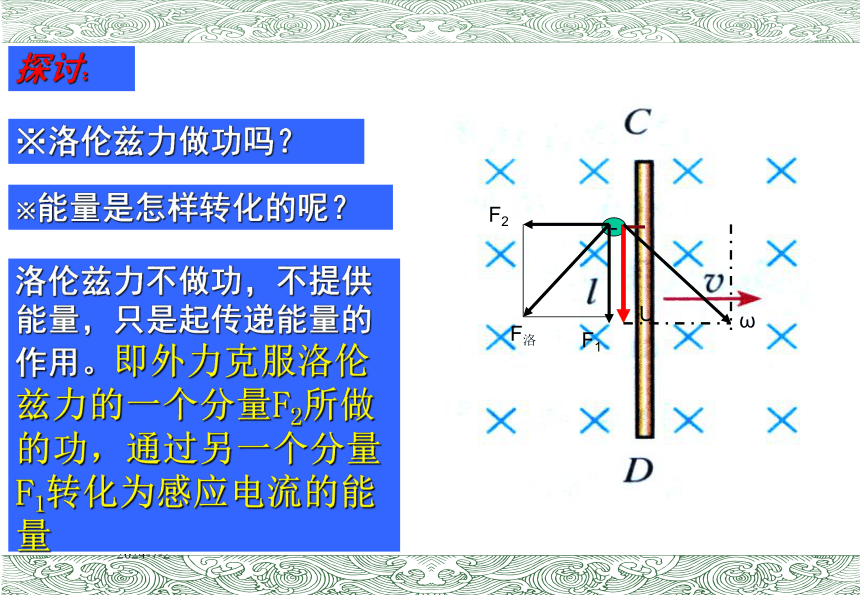

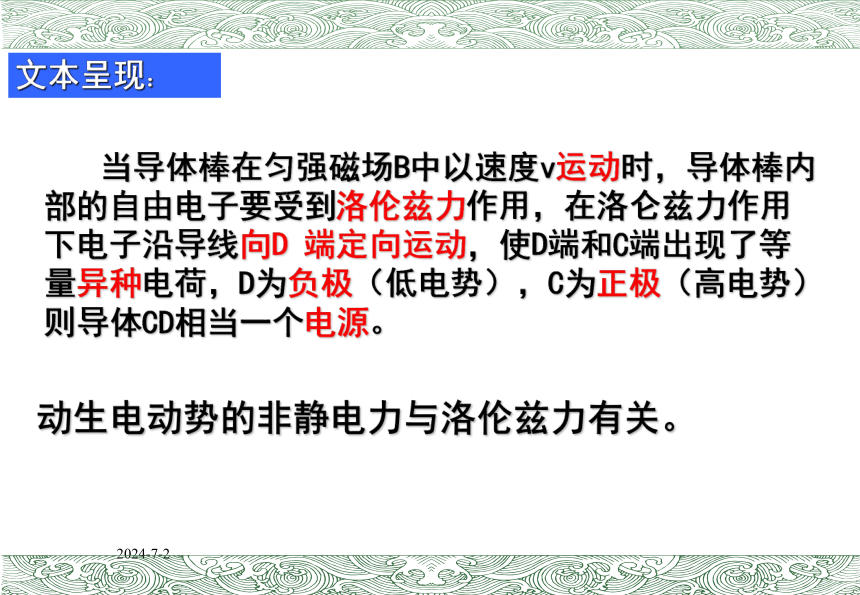

什么力的作用？※导体棒的哪端电势比较高？※非静电力与洛伦兹力有关吗？2019/10/7文本呈现： 当导体棒在匀强磁场B中以速度v运动时，导体棒内部的自由电子要受到洛伦兹力作用，在洛仑兹力作用下电子沿导线向D 端定向运动，使D端和C端出现了等量异种电荷，D为负极（低电势），C为正极（高电势）则导体CD相当一个电源。 动生电动势的非静电力与洛伦兹力有关。2019/10/7探讨：洛伦兹力不做功，不提供能量，只是起传递能量的作用。即外力克服洛伦兹力的一个分量F2所做的功，通过另一个分量F1转化为感应电流的能量※洛伦兹力做功吗？※能量是怎样转化的呢？2019/10/7例题：光滑导轨上架一个直导体棒MN，设MN向右匀速 运动的速度为V，MN长为L,不计其他电阻求：
（1）导体MN做匀速运动时受到的安培力大小和方向？（2）导体MN受到的外力的大小和方向？（3）MN向右运动S位移，外力克服安培力做功的表达式是什么？
（4）在此过程中感应电流做功是多少？
结论：在纯电阻电路中，外力克服安培力做了多少功将有多少热量产生。实际应用2019/10/7二、理论探究感生电动势的产生磁场变强电流是怎样产生的？自由电荷为什么会运动？使电荷运动的力难道是变化
的磁场对其施加的力吗？猜想：使电荷运动的力可能是
洛伦兹力、静电力、或者是其它力2019/10/7〔英〕麦克斯韦认为，磁场变化时会在周围空间激发一种电场-----感生电场闭合导体中的自由电荷在这种电场下做定向运动产生感应电流（感生电动势）感生电动势的非静电力是感生电场对电荷的作用力。感生电场的方向类似感应电流方向的判定----安培定则2019/10/7实际应用电子感应加速器穿过真空室内磁场的方向由图知电子沿什么方向运动要使电子沿此方向加速，感生电场的方向如何由感生电场引起的磁场方向如何竖直向上逆时针顺时针向下原磁场在增强，即电流在增大。2019/10/7动生电动势感生电动势特点磁场不变，闭合电路的整体或局部在磁场中运动导致回路中磁通量变化闭合回路的任何部分都不动，空间磁场变化导致回路中磁通量变化原因由于S变化引起回路中?变化非静电力是洛仑兹力的分力，由洛仑兹力对运动电荷作用而产生电动势变化磁场在它周围空间激发感生电场，非静电力是感生电场力，由感生电场力对电荷做功而产生电动势方向
的来源
非静电力楞次定律楞次定律或右手定则课堂总结2019/10/7光滑金属导轨L=0.4 m,电阻不计,均匀变化的磁场穿过整个导轨平面,如图甲.磁场的磁感应强度随时间变化的情况如图乙.金属棒ab的电阻为1Ω,自t=0时刻开始从导轨最左端以v=1 m/s的速度向右匀速运动,则 ( )
A.1 s末回路中电动势为0.8 V
B.1 s末ab棒所受磁场力为0.64 N
C.1 s末回路中电动势为1.6 V
D.1 s末ab棒所受磁场力为1.28 N甲乙CD练习
