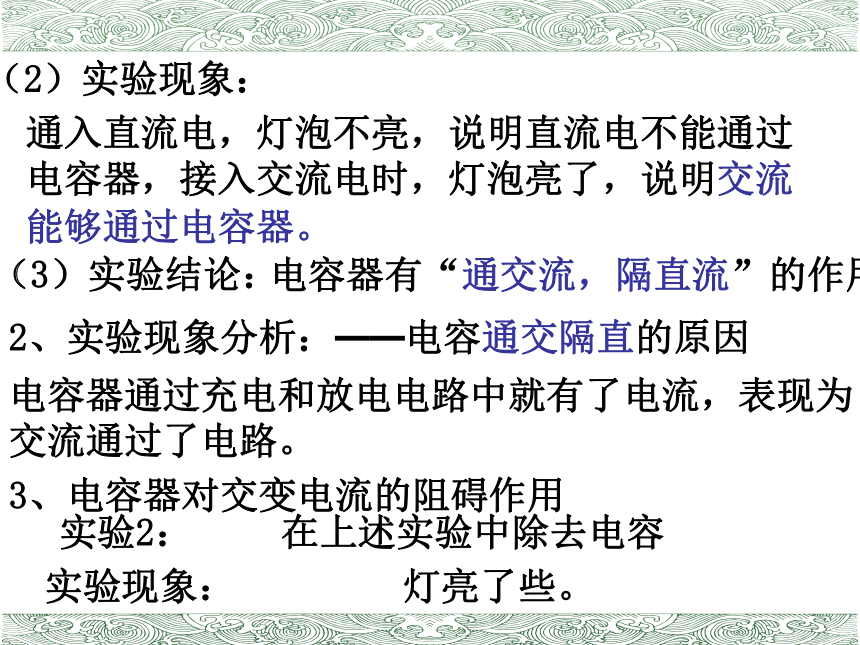

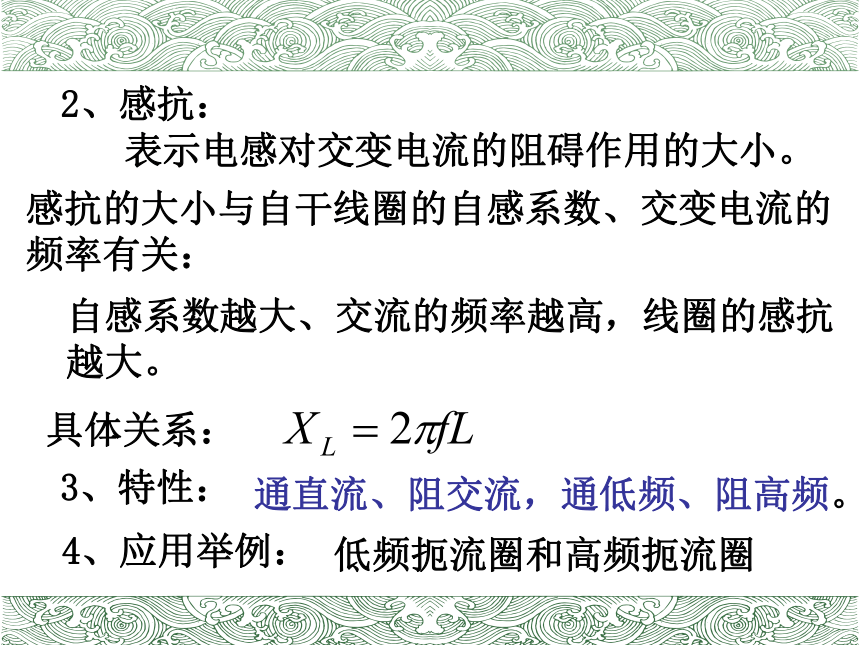

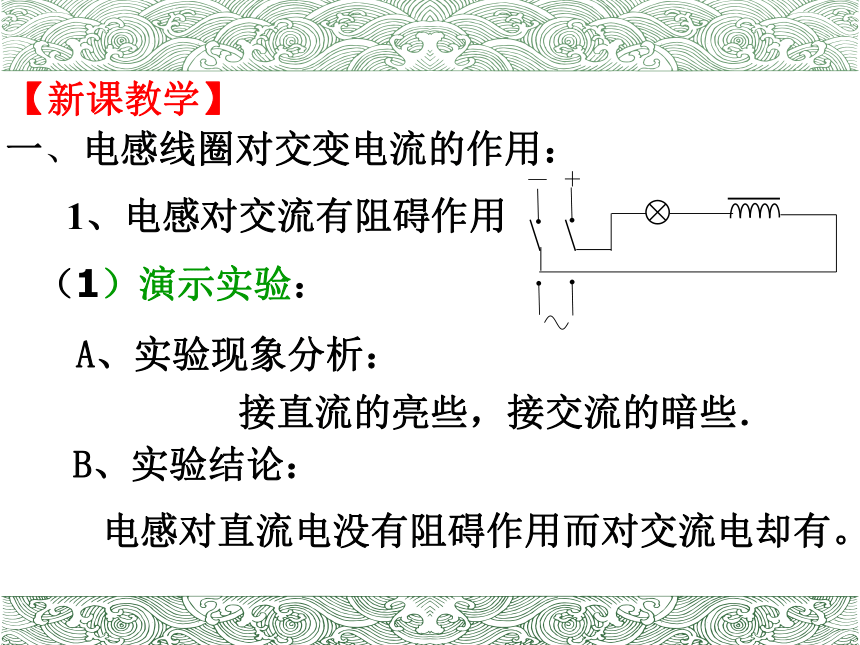

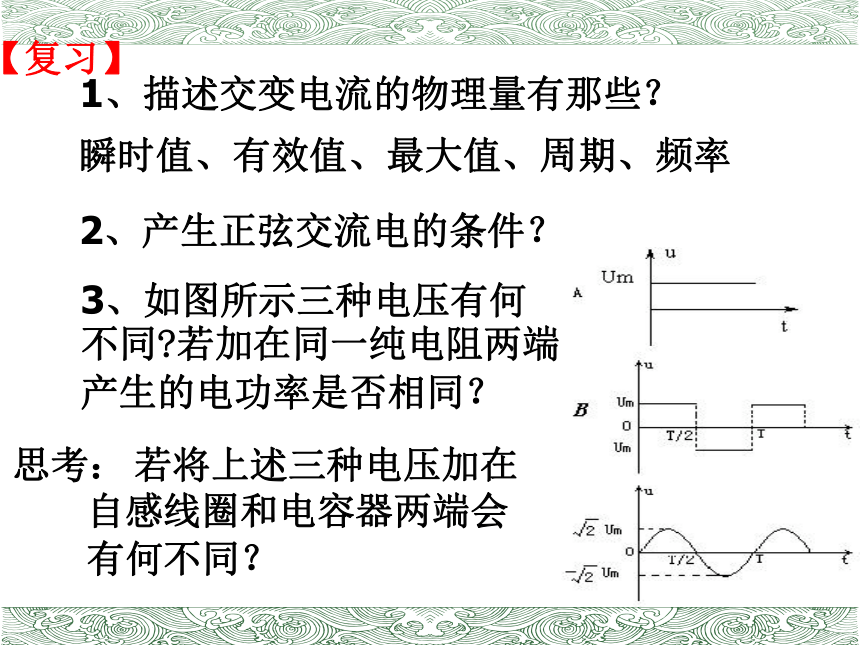

课件12张PPT。电感和电容对交变电流的影响【复习】1、描述交变电流的物理量有那些?瞬时值、有效值、最大值、周期、频率2、产生正弦交流电的条件?3、如图所示三种电压有何不同?若加在同一纯电阻两端,产生的电功率是否相同? 若将上述三种电压加在自感线圈和电容器两端会有何不同? 思考:【新课教学】一、电感线圈对交变电流的作用: 1、电感对交流有阻碍作用 (1)演示实验:A、实验现象分析:接直流的亮些,接交流的暗些. B、实验结论:电感对直流电没有阻碍作用而对交流电却有。 2、感抗:表示电感对交变电流的阻碍作用的大小。感抗的大小与自干线圈的自感系数、交变电流的频率有关:自感系数越大、交流的频率越高,线圈的感抗越大。具体关系:3、特性:通直流、阻交流,通低频、阻高频。4、应用举例:低频扼流圈和高频扼流圈 A、构造:线圈绕在铁心上,匝数多,电阻小。 (1)低频扼流圈B、作用:“通直流、阻交流” 。(2)高频扼流圈 A、构造:线圈绕在铁氧体上,匝数少 B、作用:通过低频,阻高频。二、电容对交变电流的影响 (1)演示实验:1、交流电流能通过电容(3)实验结论:电容器有“通交流,隔直流”的作用。 实验2:2、实验现象分析:——电容通交隔直的原因在上述实验中除去电容实验现象:灯亮了些。通入直流电,灯泡不亮,说明直流电不能通过电容器,接入交流电时,灯泡亮了,说明交流能够通过电容器。 (2)实验现象:电容器通过充电和放电电路中就有了电流,表现为交流通过了电路。3、电容器对交变电流的阻碍作用 实验结论:电容器对交流电路存在阻碍作用。(1)容抗与交变电流的频率和电容器的电容有关,
交变电流的频率越高电容器的电容越大,
容抗越小。 (2)公式:4、电容器的特性:通交流、隔直流,通高频、阻低频。
课堂小结:电容:通交流 隔直流 通高频 阻低频电感:通直流 阻交流 通低频,阻高频. 练习1、如图所示,线圈L的自感系数和电容器的电容C都很小(如L=100μH,C=100pF)。此电路的主要作用是---------( )
A.阻直流、通交流,输出交流
B.阻交流、通直流,输出直流
C.阻低频、通高频,输出高频交变电流
D.阻高频、通低频,输出低频交变电流和直流电D例2、如图所示,当交流电源的电压(有效值)U=220V、频率f=50Hz时,三只灯A、B、C的亮度相同(L无直流电阻)。(1)将交流电源的频率变为f=100Hz,则( )
(2)将电源改为U=220V的直流电源,则 ( )
A.A灯比原来亮 B.B灯比原来亮
C.C灯和原来一样亮 D.C灯比原来亮 AC BC练习2、如图所示,甲、乙是规格相同的灯泡,A、B两端加直流电压时,甲灯正常发光,乙灯完全不亮;当A、B两端加上有效值和直流电压相等的交流电压时,甲灯发出微弱的光,乙灯能正常发光。下列说法正确的有:( )BCA.与甲灯串联的元件X是电容器
B.与乙灯串联的元件Y是电容器
C.与甲灯串联的元件X是电感线圈
D.与乙灯串联的元件Y是电感线圈
