人教版七年级生物上册2.1.1练习使用显微镜 课件(共35张PPT)

(共35张PPT)
第一节
练习使用显微镜
认知显微镜
植物生殖器官显微图片
显微镜下美丽的硅藻彩虹

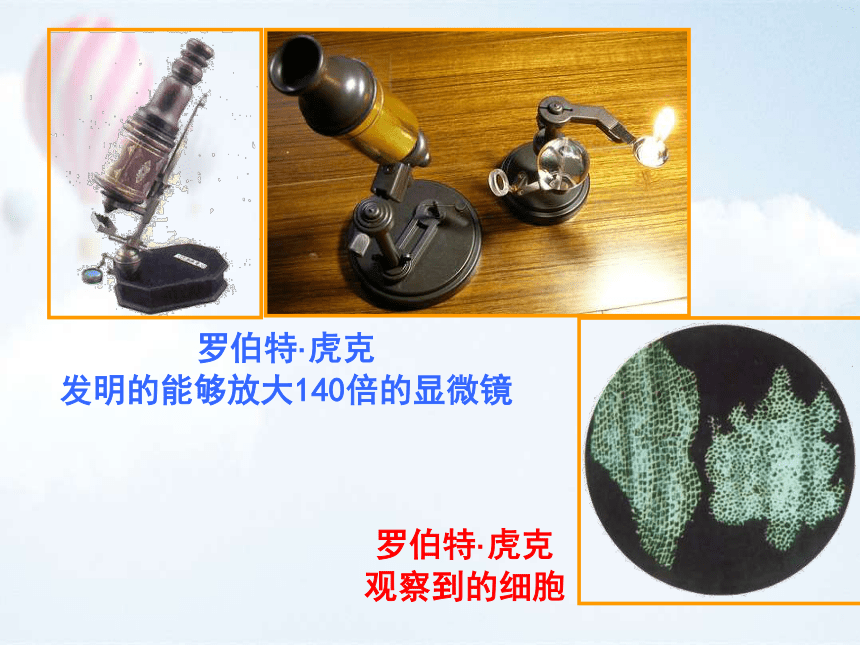

罗伯特·虎克
发明的能够放大140倍的显微镜
罗伯特·虎克
观察到的细胞
光学显微镜
普通光学显微镜
双目生物显微镜

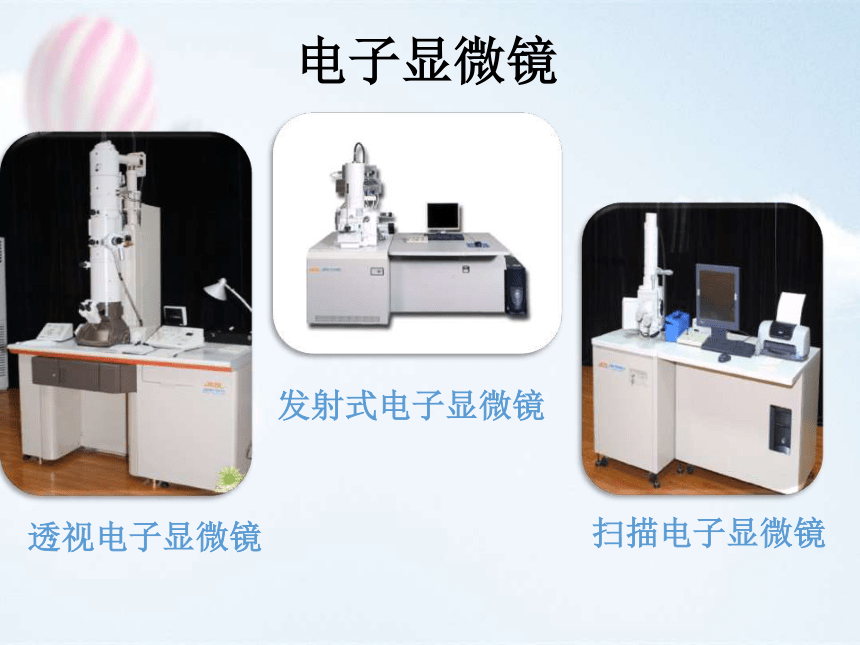

电子显微镜
扫描电子显微镜
发射式电子显微镜
透视电子显微镜

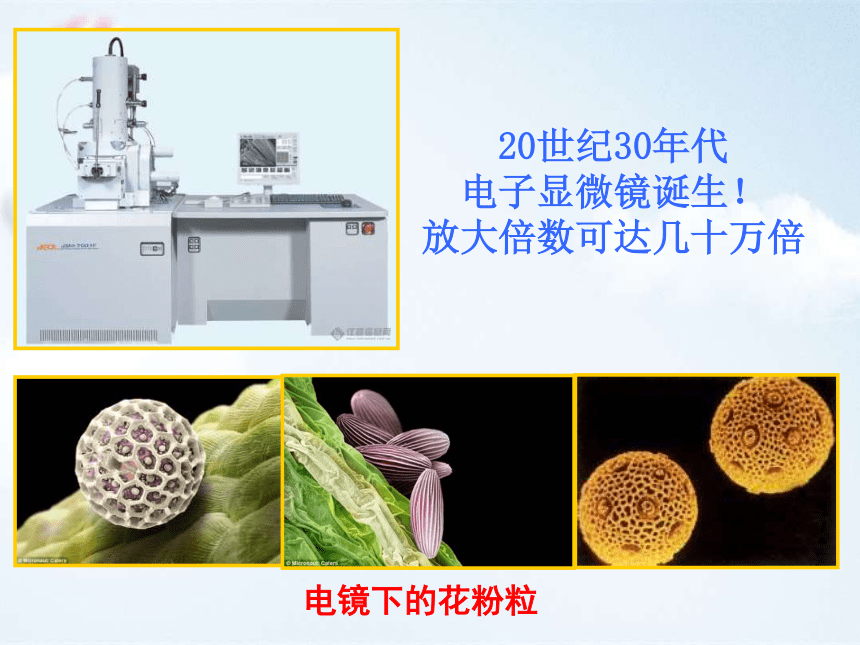

20世纪30年代
电子显微镜诞生！
放大倍数可达几十万倍
电镜下的花粉粒
1

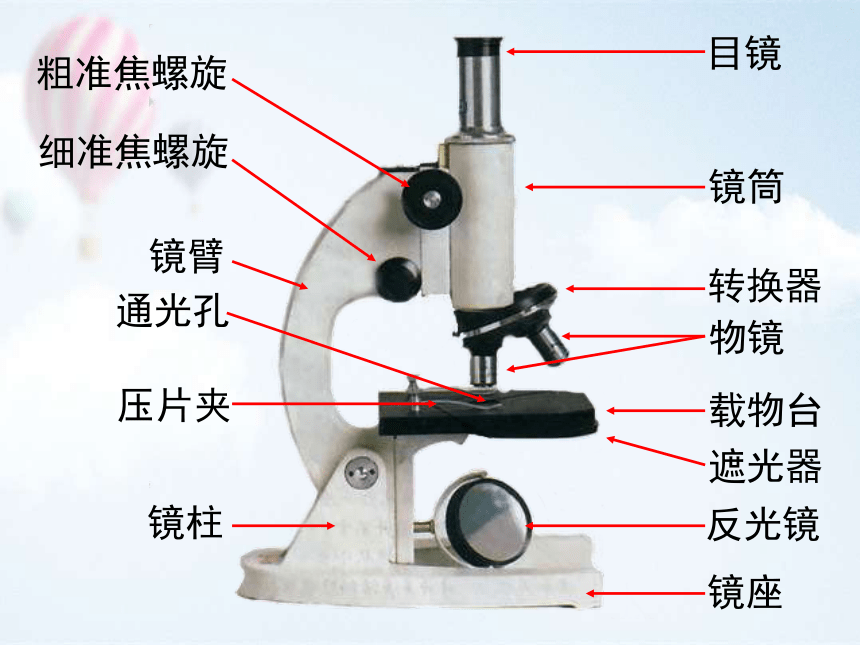

显微镜的结构
目镜


镜筒

转换器


物镜

载物台

遮光器

反光镜

镜座

粗准焦螺旋

细准焦螺旋

镜臂

镜柱

压片夹

通光孔

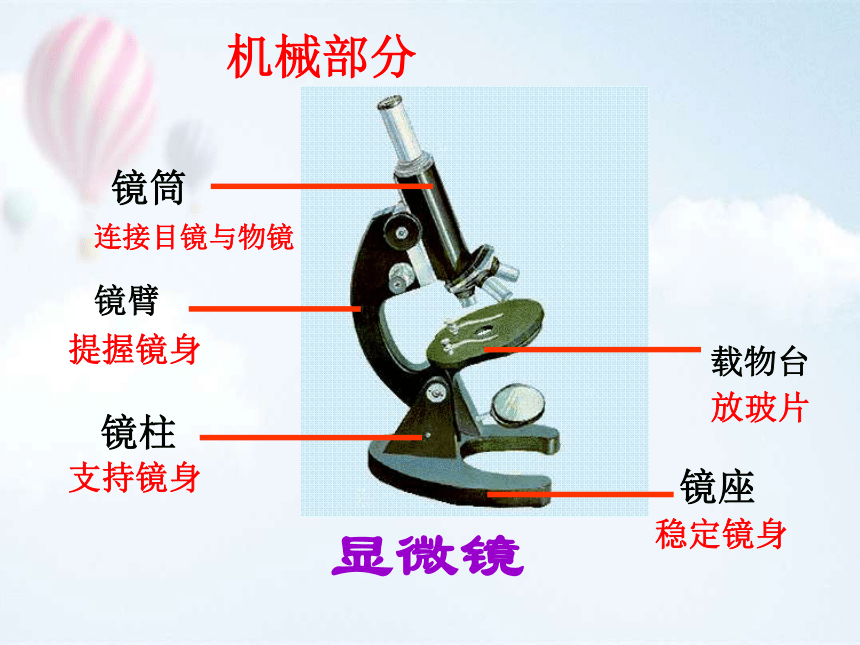

显微镜

镜座

镜柱

载物台

镜臂

镜筒
机械部分
连接目镜与物镜
提握镜身
支持镜身
稳定镜身
放玻片

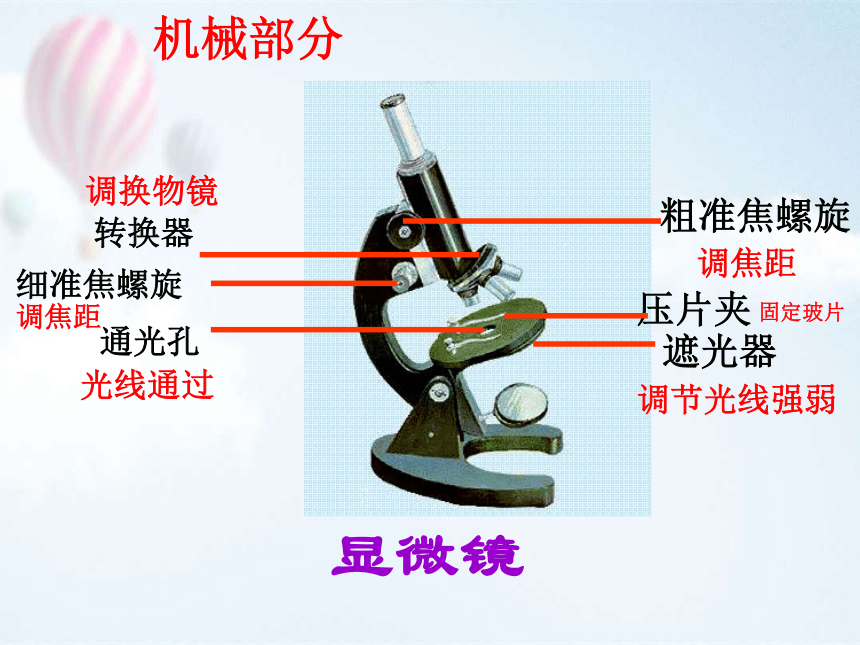

显微镜

通光孔
压片夹

细准焦螺旋

转换器
粗准焦螺旋

遮光器


机械部分
调焦距
调焦距
调换物镜
光线通过
调节光线强弱
固定玻片

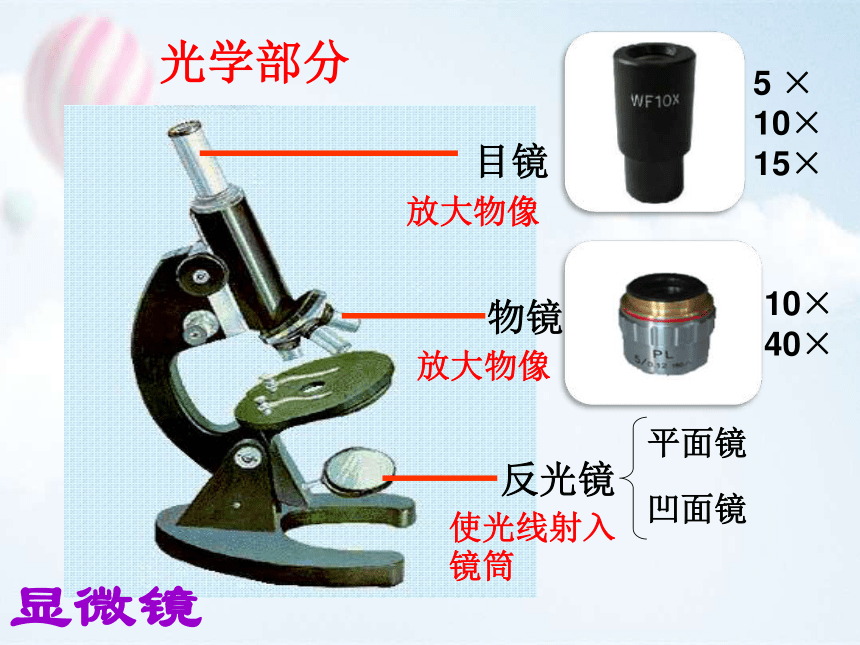

目镜

物镜

反光镜
5 × 10× 15×
10× 40×

平面镜
凹面镜
光学部分
放大物像
放大物像
使光线射入镜筒
显微镜

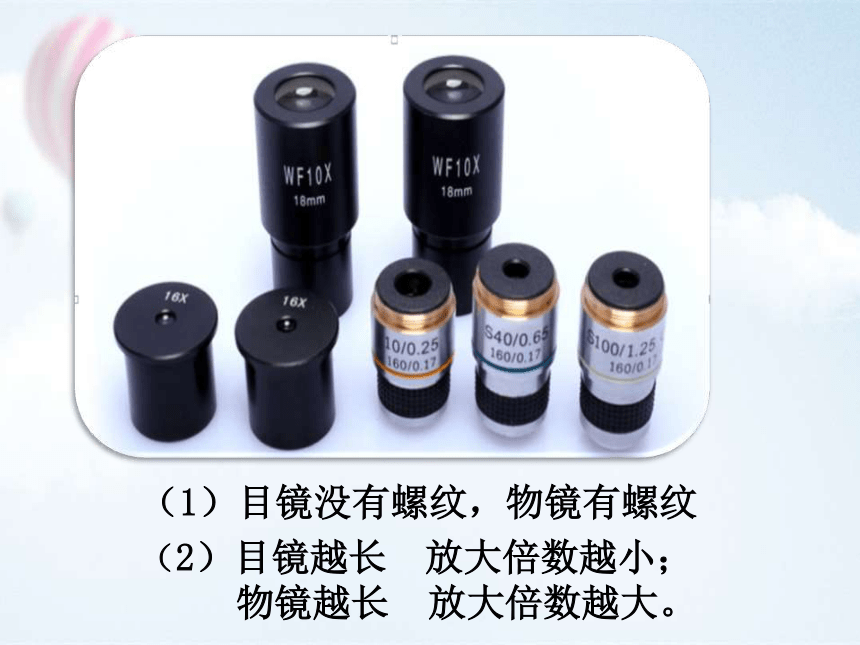

（2）目镜越长 放大倍数越小；
物镜越长 放大倍数越大。
（1）目镜没有螺纹，物镜有螺纹







★显微镜的放大倍数等于:
目镜的放大倍数×物镜的放大倍数
（1）分别旋转粗、细准焦螺旋，观察镜筒上升或下降的幅度的区别。
（2）观察遮光器的光圈，为什么大小不同？
（3）观察反光镜两面有什么不同？
旋转粗准焦螺旋，镜筒上升或下降的幅度大；
旋转细准焦螺旋，镜筒上升和下降的幅度小，可以进行微调。
小光圈———弱光
大光圈———强光
反光镜有两面平面镜、凹面镜。
平面镜———弱光
凹面镜———强光
思考与讨论
1.遮光器上光圈的作用是( )
A.调节焦距 B.调节光亮度
C.调节光线角度 D.调节图像清晰度
2.当显微镜视野很暗，影响观察时，应调节光亮程度，此时应采取的措施是( )
A.缩小光圈 B.换高倍物镜
C.选用凹面镜反光 D.调节准焦螺旋
2.显微镜放大倍数的计算方法是( )
A.以目镜倍数为准
B.以物镜倍数为准
C.目镜与物镜倍数的乘积
D.目镜与物镜倍数之和
牛刀小试
C
C
B
2
练习使用显微镜
（一）取镜和安放
取镜：右手握住镜臂，左手拖住镜座。
安放：把显微镜放在实验台距边缘7厘米左右处，略偏左。
3、安装目镜、物镜
一对　物镜
二对　遮光器
三对　反光镜
(二)对光
一路畅通


眼睛
光线


转动转换器的姿势


（1）放置玻片
将写有“上”字的玻片，从压片夹后部的缝隙处插然后双手向前平推，使“上”正对通光孔中心。
(三)观察
顺时针转动粗准焦螺旋，使镜筒缓缓下降，直到物镜接近玻片标本为止。
（2）下降镜筒
左眼向目镜内看，同时逆时针转动粗准焦螺旋，使镜筒缓慢上升直到看清物象为止。
（3）升镜筒，调焦
火眼金睛：在显微镜下观察物像时，眼睛与镜筒之相关位置应是下列哪一幅图？
A B C D
实验完毕，转动转换器，把两个物镜偏到两旁，并将镜筒缓缓下降到最低处。

最后把显微镜放进镜箱里，送回原处。
（四）归箱整理
显微镜的使用步骤：
一）取镜安放：
二）对光
三）观察：
四）整理：用擦镜纸擦拭物镜和目镜
1、转动转换器，选择低倍物镜对准通光孔
2、转动遮光器，选择较大的光圈对准通光孔
3、转动反光镜，直到看到明亮的圆形视野
1放 2降（看物镜） 3升（看目镜）










3
显微镜的成像规律


1、成像规律
1、写“d”字你看到的是“p”写“6”字你看到的是“9”。
写“d6”你看到是“ ”
有没有发现显微镜下成的像是放大的倒像。


上


F


ed








3.用10x目镜和4x物镜观察画圆点的硫酸纸，看到 5 个圆点， 用10x目镜和10x物镜观察画圆点的硫酸纸，看到2.5个圆点，想一想，显微镜的放大倍数越大，观察到的物像越大数目越少，范围越小。




2、成像规律
3、玻片的移动与物像的移动
结论：物像偏什么方向，玻片向什么方向移动
4、视野中污点的判断
转动目镜，污点移动的则污点在目镜上，不动的不在目镜上。
移动玻片，污点移动的则污点在玻片上，不动的不在玻片上。
不在目镜、玻片上则在物镜上。
1、取镜和安放：右握左托略偏左安目镜
2、对光：三转三找
一转转换器，找低倍镜；
二转遮光器，找大光圈；
三转反光镜，找光源。
3、观察：放→压→降→升→调
4、清洁收镜
先低后高（镜头）、
先降后升（镜筒） 、
先粗后细（准焦螺旋）
一、认识显微镜的结构和功能
二、练习使用显微镜
课堂小结
牛刀小试
1、在显微镜下观察印有“F”字的装片，看到
的物像是（ ）
A、 B、 C、 D、
F
F
F
F
D
2、一物像处于显微镜视野右上方，要使该物像
移至视野的正中央，应向（ ）方向推玻片。

A、右上方 B、右下方 C、左上方 D、左下方
A
3.某同学在用显微镜观察标本时，发现视野中总有污物存在，移动玻片时污物不动；换上高倍物镜，污物仍存在，那么污物在（ ）
A、玻片上 B、物镜上
C、反光镜上 D、目镜上

D
谢谢！
