18.1 电能 电功课件（33张PPT)

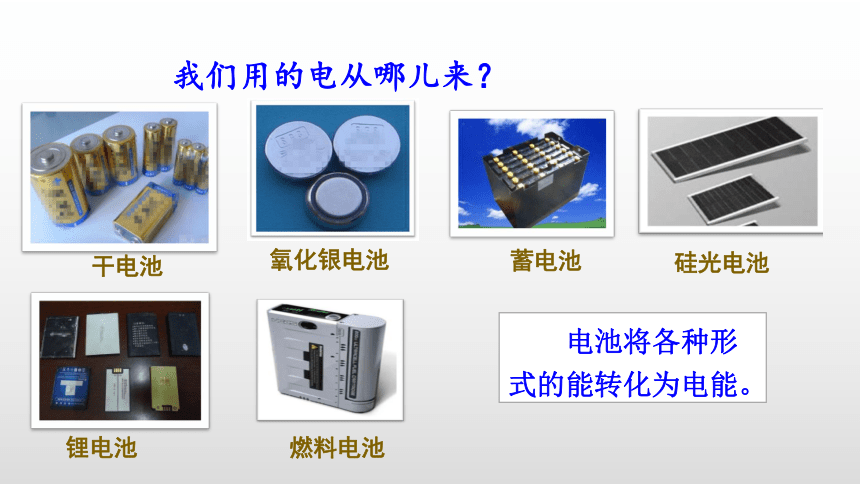

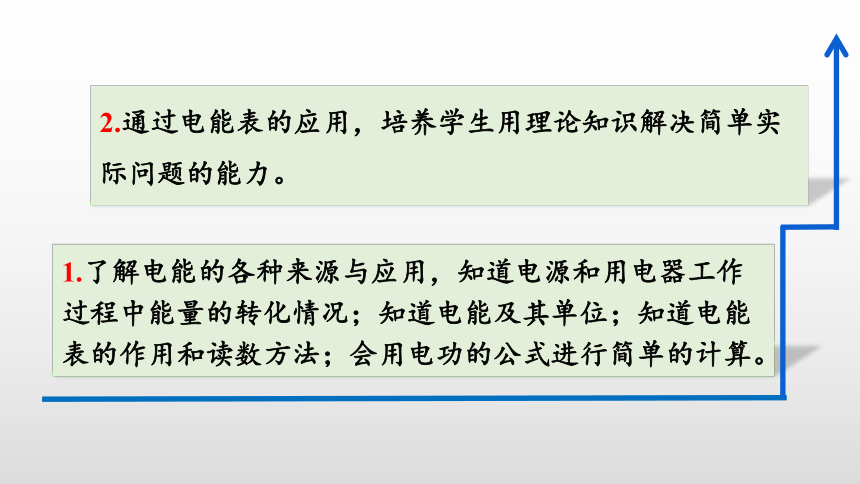

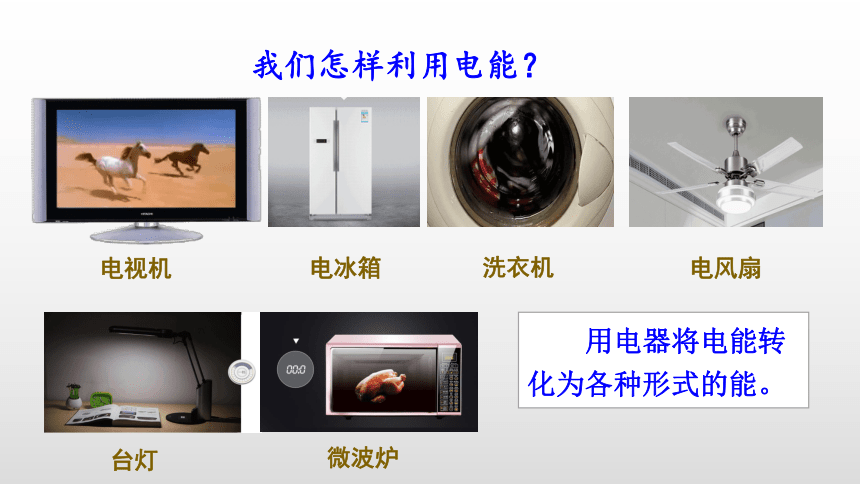

课件33张PPT。第十八章 电功率 第1节 电能 电功 人教版 物理 九年级 下册 我们学习了电，现在的生活已经越来越离不开电了，这些电是从哪里来的？它是否也具有能量？?1.了解电能的各种来源与应用，知道电源和用电器工作过程中能量的转化情况；知道电能及其单位；知道电能表的作用和读数方法；会用电功的公式进行简单的计算。2.通过电能表的应用，培养学生用理论知识解决简单实际问题的能力。火力发电水力发电风力发电光伏发电核电站 发电设备将各种形式的能转化为电能。电 能我们用的电从哪儿来？干电池氧化银电池蓄电池硅光电池锂电池燃料电池 电池将各种形式的能转化为电能。我们用的电从哪儿来？电视机电冰箱洗衣机电风扇台灯微波炉 用电器将电能转化为各种形式的能。我们怎样利用电能？　　3.电能的单位：
　　能量的国际单位：焦耳（J）

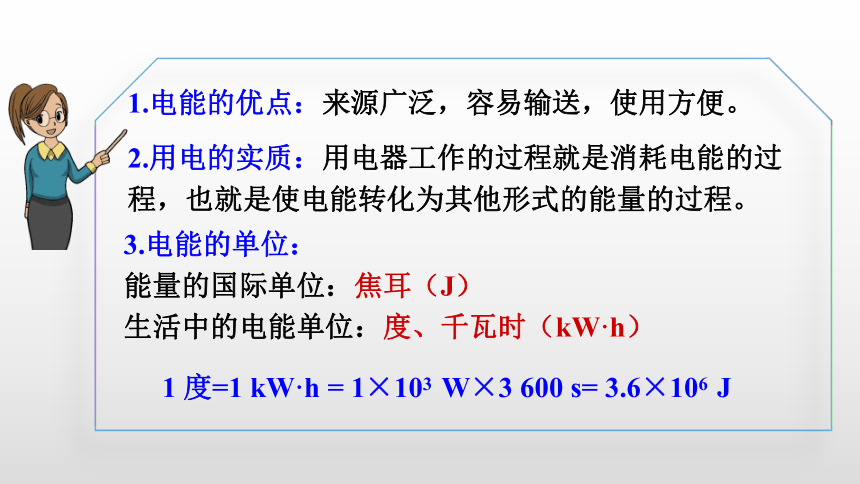

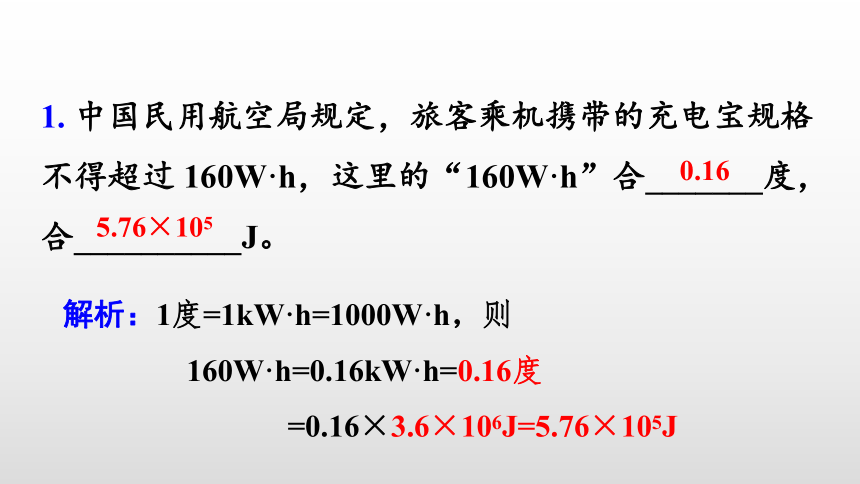

　　生活中的电能单位：度、千瓦时（kW·h）　　1 度=1 kW·h = 1×103 W×3 600 s= 3.6×106 J2.用电的实质：用电器工作的过程就是消耗电能的过程，也就是使电能转化为其他形式的能量的过程。1.电能的优点：来源广泛，容易输送，使用方便。1. 中国民用航空局规定，旅客乘机携带的充电宝规格不得超过 160W·h，这里的“160W·h”合_______度，合__________J。0.16解析：1度=1kW·h=1000W·h，则
160W·h=0.16kW·h=0.16度
=0.16×3.6×106J=5.76×105J5.76×105转盘：

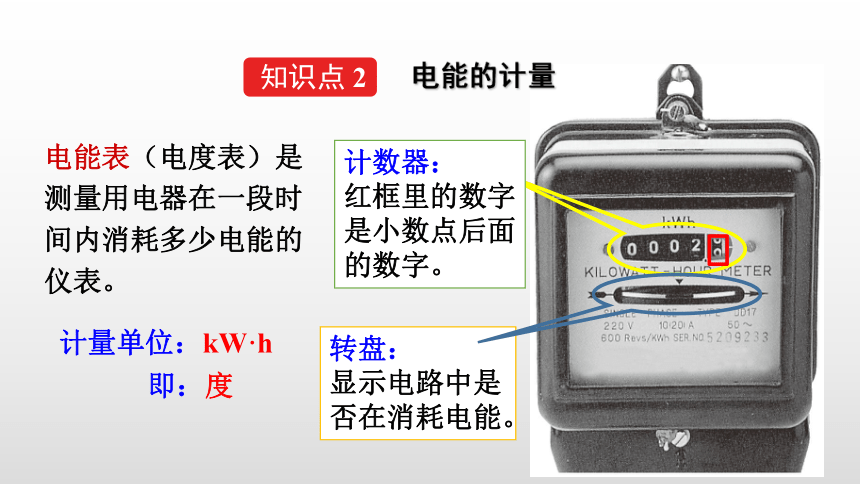

显示电路中是否在消耗电能。电能表（电度表）是测量用电器在一段时间内消耗多少电能的仪表。计量单位：kW·h即：度计数器：

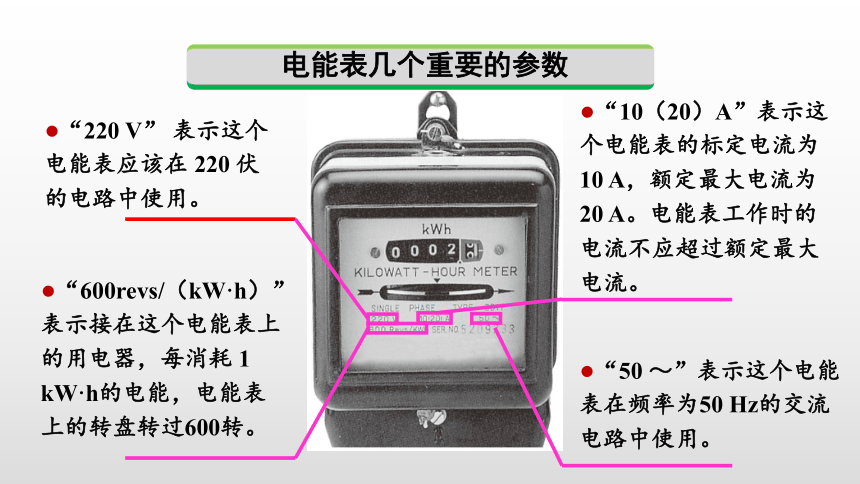

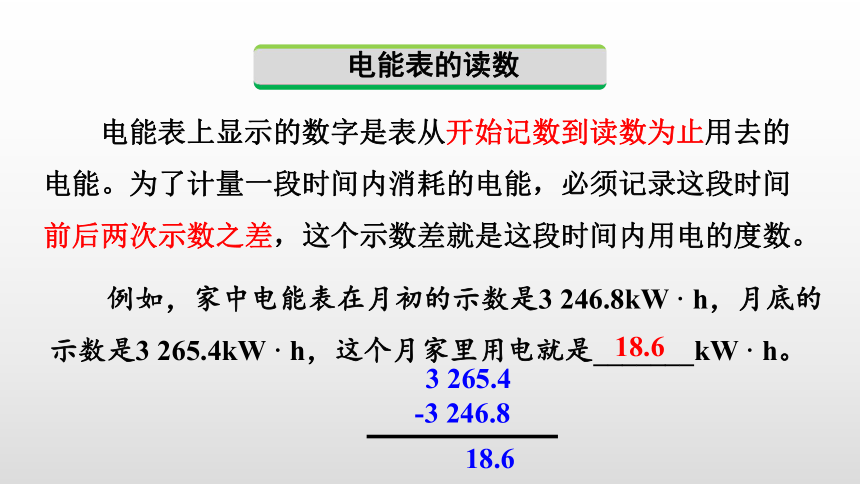

红框里的数字是小数点后面的数字。电能的计量●“220 V” 表示这个电能表应该在 220 伏的电路中使用。●“10（20）A”表示这个电能表的标定电流为 10 A，额定最大电流为20 A。电能表工作时的电流不应超过额定最大电流。●“50 ～”表示这个电能表在频率为50 Hz的交流电路中使用。●“600revs/（kW·h）”表示接在这个电能表上的用电器，每消耗 1 kW·h的电能，电能表上的转盘转过600转。 电能表上显示的数字是表从开始记数到读数为止用去的电能。为了计量一段时间内消耗的电能，必须记录这段时间前后两次示数之差，这个示数差就是这段时间内用电的度数。

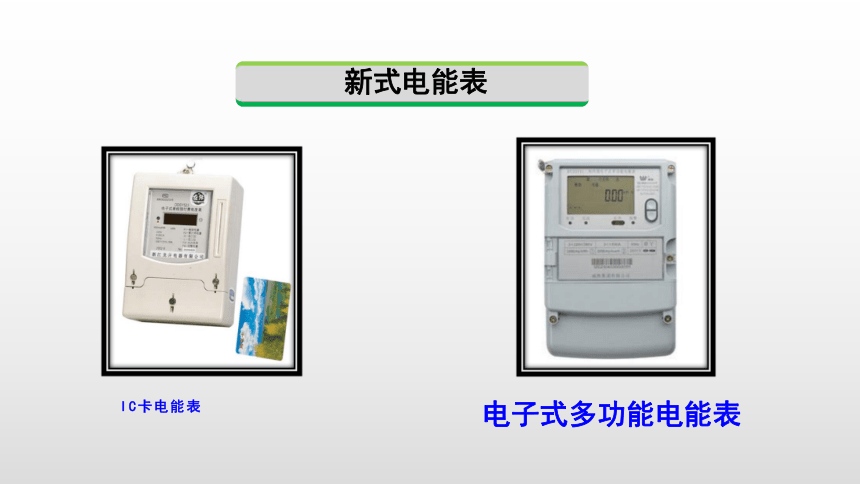

例如，家中电能表在月初的示数是3 246.8kW · h，月底的示数是3 265.4kW · h，这个月家里用电就是_______kW · h。3 265.4-3 246.8 18.618.6IC卡电能表电子式多功能电能表电子式预付费电能表主要优点
●IC卡预付费用电，先买电，后用电；
●长期工作不须调校；
●一户一卡，具有良好的防伪性；
●剩余电量不足报警； ●超负荷报警；
●能记录用户所发生的最大负载；
●可显示用户的当前负荷；
●采用数码管显示，插卡即显示电量。灌溉农田330m2炼钢1.6kg电车行驶0.85km洗衣机工作2.7h电脑工作5h一度电能做什么呢？采掘原煤约100kg生产“彩电”0.3台生产铅笔90支生产毛毯2条10盏节能灯工作100h机织棉布11m生产化肥0.7kg　　发1度电要消耗0.35 kg标准煤，排放0.872 kg二氧化碳，要关注能源消耗造成的环境破坏。我们要节约用电！2. 小明家六月份上半月的电能表示数如图所示，小明家半个月消耗电能________kW·h，如果1度电的价格是0.5元，半个月应付电费______元。6月15日中午6月1日上午10050解：由图可知，半个月消耗的电能：
881.5kW·h-781.5kW·h=100kW·h=100度
半个月应交电费：100度×0.5元/度=50元。电功：电流所做的功。 电流做功的过程，就是电能向其他形式的能的转化过程。用电器就消耗了多少电能电流做了多少功就有多少电能转化成其他形式的能用W表示。 电 功 电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系。W=UIt电功：W ——焦（J） 时间：t ——秒（s） 电流：I ——安（A） 电压：U ——伏（V） 公式：A与mA的关系1A=1000mA例1 有一只节能灯接在220 V的家庭电路中，通过它的电流为90 mA，计算这只灯使用5 h消耗多少度电？解：I=90 mA=0.09 A
W=UIt =220 V×0.09 A×5 h
=0.099 kW·h 答：这只节能灯工作5 h消耗的电能是0.099 kW·h，即0.099 度。 有关电功计算的导出公式W = UIt 对于纯电阻电路而言，要计算电流通过导体做功的多少，如果知道导体两端的电压、通过导体的电流、导体的电阻中任何两个量及通电时间，就可以选择适当的公式进行计算。适用条件：
纯电阻电路（普适公式）例2 阻值为4Ω的小灯泡同一个阻值为2Ω的定值电阻串联在6V的电源上，则通电1min后，电流通过小灯泡所做的功为（　　）
A．240J B．360J C．480J D．720J 解：由题意可知，灯泡L与定值电阻R串联，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：通电1min后电流通过小灯泡所做的功：
WL=ULIt=I2RLt=（1A）2×4Ω×60s=240JA3. 如图所示的电路，R1=6Ω，R2=4Ω，当S1、S2均闭合时，电压表的示数为6V。
求：（1）此时电流表A1的示数是多少？
（2）R1在10分钟内消耗的电能是多少？解：当S1、S2均闭合时，两电阻并联，电压表测电源的电压，电流表A1测R2支路的电流，电流表A2测干路电流。（1）电流表A1的示数：（2）R1在10分钟内消耗的电能：1.（2018?湘西州）以下所列家用电器中，正常工作时，电能主要转化为机械能的是 （　　）
A．电风扇 B．电水壶
C．电饭煲 D．电视机 A电能→机械能电能→内能电能→内能电能→光能和声能2.（2019?邵阳）李芳家的电子式电能表表盘上标有“3 000imp/（kW·h）”的字样，其含义是电路每消耗1kW·h的电能，电能表上指示灯闪烁_______次。她把家中的其他用电器都与电源断开，仅让一个用电器工作3min，发现电能表指示灯闪烁了60次。该用电器在上述时间内消耗的电能为_______kW·h。3 0000.023. （2019?绍兴）全面开展“五星达
标 3A争创”的美丽乡村建设行动是
当前绍兴农村工作的重点。
（1）垃圾焚烧发电是一种有效处理
方法，它是利用了储存在垃圾中的________能。
（2）小敏家两次电能表显示如图，她家这30天的用电量为________kW · h。绍兴某垃圾发电厂3条焚烧线每天能处理2 250吨生活垃圾，日发电80万kW · h，它最多可供____________万户类似小敏家庭的日用电。（结果保留一位小数）化学77.431.0示数差77.4kW·h/30=2.58kW·h4.（2019?攀枝花）为提倡节能环保，攀枝花市引进大量新能源电动公交车。为新能源公交车充电的导线较粗是为了减小导线的__________。若充电过程中充电电流为100A，充电电压为380V，则新能源电动公交车充电2h消耗的电能为_________kW·h。电阻76在温度、长度和材料相同时，导体的横截面积越大，电阻越小W=UIt=380V×100A×2×3600s
=2.736×108J=76kW?h。解：电池的安时容量Q=放电电流(A)×放电时间(h)
　　 3 000 mA·h= 3 000 mA×1h
满电后存储的电能：W = UIt = 3.7 V×3A×3 600 s = 39 960 J
最长待机时间： =200h5. （2019?襄阳）小奕看见他爸爸的手机锂电池上面标明电压为3.7V，容量为3 000mA·h，则它充满电后存储的电能为_________J，该手机的待机电流为15mA，则该手机最长待机时间为______h。39 9602002. 有一台电动机工作一段时间后消耗了2kW·h的电，下列说法正确的是（　　）
A．电流通过电动机做了7.2×106J的功
B．电动机产生的热量等于7.2×106J
C．电动机消耗的电能小于7.2×106J
D．转化成的机械能等于7.2×106JA1. 下列现象中，属于电能转化为机械能的是（　　）
A．电灯发光 B．植物的光合作用
C．给蓄电池充电 D．电动机工作 D基础巩固题3. 小明家的电能表标有“3 000r/(kW·h)”，小红家的电能表标有“2 000r/(kW·h)”。所测量的1小时内，两电能表均转过6 000转。下列相关描述正确的是（　　）
A．时间相同，所以两电能表消耗的电能一样多
B．在该时间段内，小红家用电器消耗的电能多于小明家用电器
消耗的电能
C．在该时间段内，小明家的电能表转得更快
D．在任何时候，小明家的电能表都比小红家的电能表转得更快 B基础巩固题4. 一只电能表标着“3 000r/(kW·h)”这表示_____________________________________________，现在室内只接了一只灯泡，测出转盘3min转了15转，则这只灯泡在这3min消耗的电能是__________kW·h
=___________J 。0.0051.8×104每消耗1kW·h的电能，电能表的转盘转3000转基础巩固题1. 将一台电风扇接入220V的家庭电路中，若通过电风扇的电流为0.2A，那么它工作1h消耗的电能为多少焦？合多少度？解： t=1h=3 600s
电风扇工作1h消耗的电能： W=UIt=220V×0.2A×3 600s=1.584×105J=0.044kW·h能力提升题能力提升题2. 一电能表表盘上标有“1 200r/(kW·h)”，将某用电器单独接在该表上。当用电器工作4min后，电能表转盘转过55r。若用电器额定电压为220V，求通过该用电器的电流。解：4min内电能表转盘转过55r，说明该用电器消耗的电能为：W =55r1 200r/(kW·h)=551 200kW·h=1 20055=×3.6×106J1.65×105J通过该用电器的电流为：I =WUt=1.65×105J220V×240s=3.125A 1kW·h=3.6×106 J来源：发电厂其他形式的能 用电器应用：电能 测量：电能表(电度表) 常用单位：千瓦时(kW·h)
国际单位: 焦耳( J )电 池电 能电能其他形式的能单位: 因素：导体两端的电压、通过导体的电流及通电时间定义：电流所做的功公式：W=UIt电 功量度
