第2节 电流的测量 同步练习

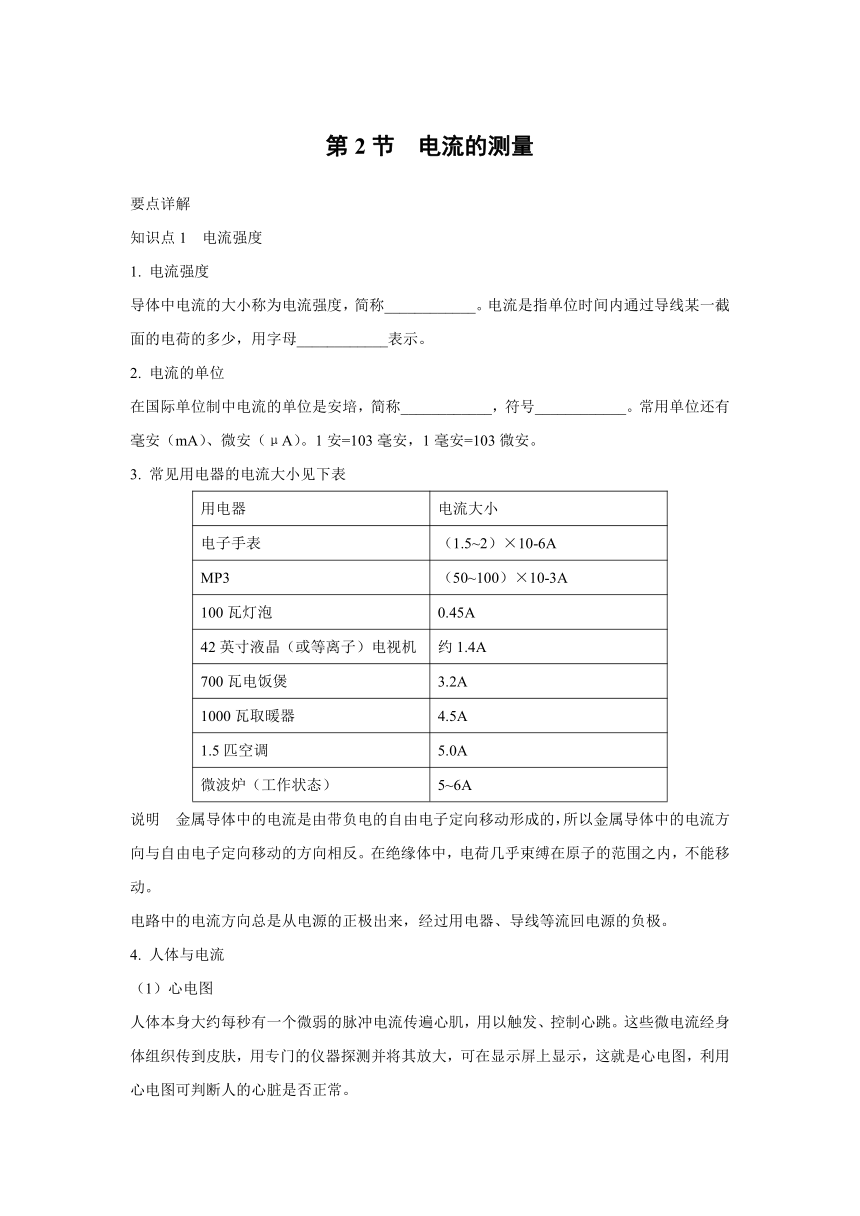

第2节 电流的测量
要点详解
知识点1 电流强度
1. 电流强度
导体中电流的大小称为电流强度，简称____________。电流是指单位时间内通过导线某一截面的电荷的多少，用字母____________表示。
2. 电流的单位
在国际单位制中电流的单位是安培，简称____________，符号____________。常用单位还有毫安（mA）、微安（μA）。1安=103毫安，1毫安=103微安。
3. 常见用电器的电流大小见下表
用电器 电流大小
电子手表 （1.5~2）×10-6A
MP3 （50~100）×10-3A
100瓦灯泡 0.45A
42英寸液晶（或等离子）电视机 约1.4A
700瓦电饭煲 3.2A
1000瓦取暖器 4.5A
1.5匹空调 5.0A
微波炉（工作状态） 5~6A

说明 金属导体中的电流是由带负电的自由电子定向移动形成的，所以金属导体中的电流方向与自由电子定向移动的方向相反。在绝缘体中，电荷几乎束缚在原子的范围之内，不能移动。
电路中的电流方向总是从电源的正极出来，经过用电器、导线等流回电源的负极。
4. 人体与电流
（1）心电图
人体本身大约每秒有一个微弱的脉冲电流传遍心肌，用以触发、控制心跳。这些微电流经身体组织传到皮肤，用专门的仪器探测并将其放大，可在显示屏上显示，这就是心电图，利用心电图可判断人的心脏是否正常。

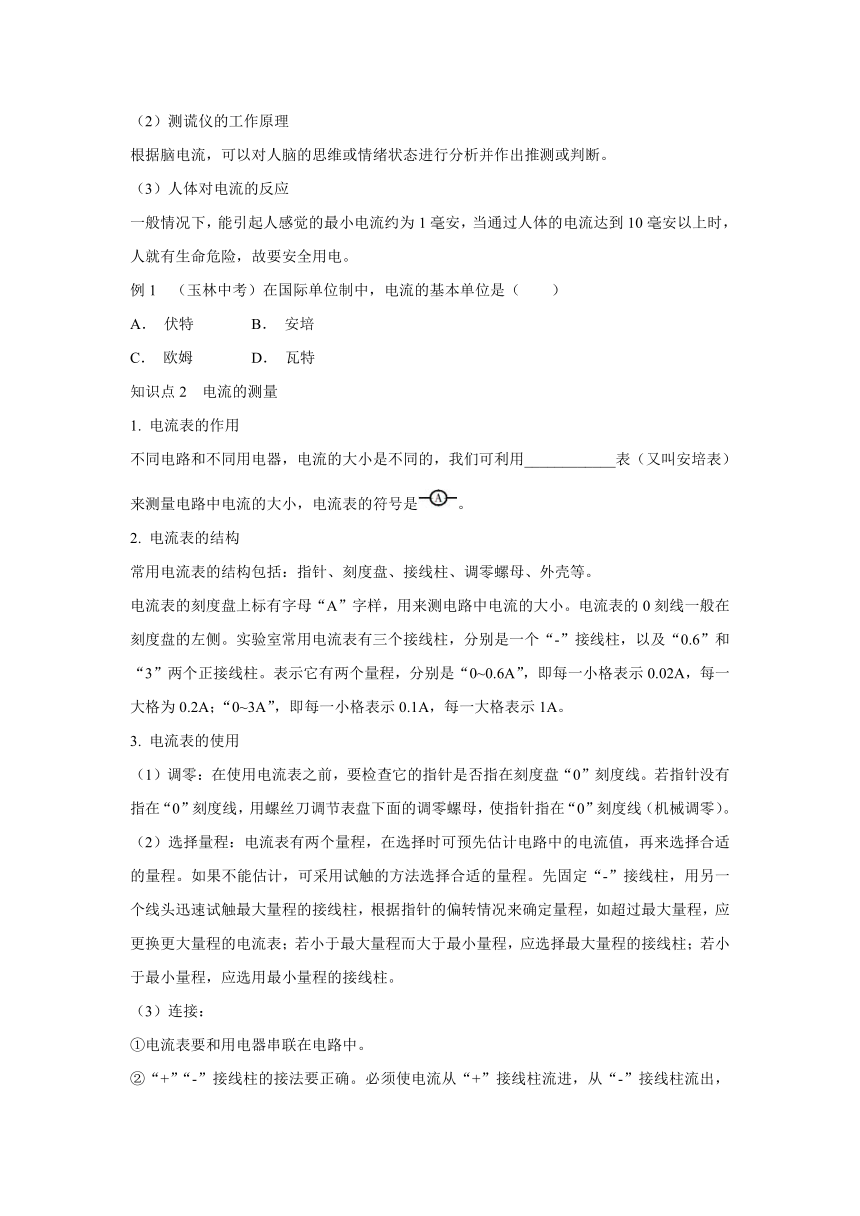

（2）测谎仪的工作原理
根据脑电流，可以对人脑的思维或情绪状态进行分析并作出推测或判断。
（3）人体对电流的反应
一般情况下，能引起人感觉的最小电流约为1毫安，当通过人体的电流达到10毫安以上时，人就有生命危险，故要安全用电。
例1 （玉林中考）在国际单位制中，电流的基本单位是（ ）
A． 伏特 B． 安培
C． 欧姆 D． 瓦特
知识点2 电流的测量
1. 电流表的作用
不同电路和不同用电器，电流的大小是不同的，我们可利用____________表（又叫安培表）来测量电路中电流的大小，电流表的符号是。
2. 电流表的结构
常用电流表的结构包括：指针、刻度盘、接线柱、调零螺母、外壳等。
电流表的刻度盘上标有字母“A”字样，用来测电路中电流的大小。电流表的0刻线一般在刻度盘的左侧。实验室常用电流表有三个接线柱，分别是一个“-”接线柱，以及“0.6”和“3”两个正接线柱。表示它有两个量程，分别是“0~0.6A”，即每一小格表示0.02A，每一大格为0.2A；“0~3A”，即每一小格表示0.1A，每一大格表示1A。
3. 电流表的使用
（1）调零：在使用电流表之前，要检查它的指针是否指在刻度盘“0”刻度线。若指针没有指在“0”刻度线，用螺丝刀调节表盘下面的调零螺母，使指针指在“0”刻度线（机械调零）。
（2）选择量程：电流表有两个量程，在选择时可预先估计电路中的电流值，再来选择合适的量程。如果不能估计，可采用试触的方法选择合适的量程。先固定“-”接线柱，用另一个线头迅速试触最大量程的接线柱，根据指针的偏转情况来确定量程，如超过最大量程，应更换更大量程的电流表；若小于最大量程而大于最小量程，应选择最大量程的接线柱；若小于最小量程，应选用最小量程的接线柱。
（3）连接：
①电流表要和用电器串联在电路中。
②“+”“-”接线柱的接法要正确。必须使电流从“+”接线柱流进，从“-”接线柱流出，即“+”接线柱靠近电源正极。
③绝对不允许不经过用电器而把电流表直接连到电源的两极上。

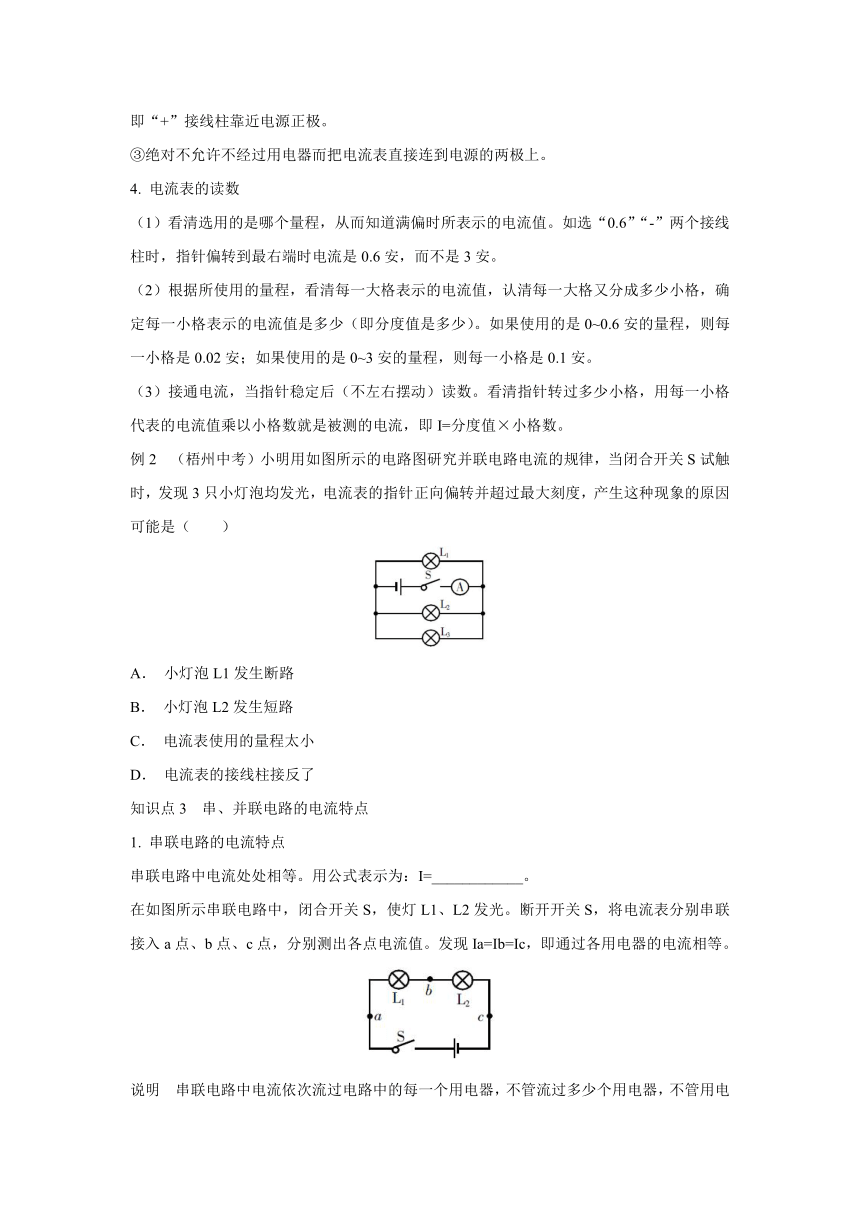

4. 电流表的读数
（1）看清选用的是哪个量程，从而知道满偏时所表示的电流值。如选“0.6”“-”两个接线柱时，指针偏转到最右端时电流是0.6安，而不是3安。
（2）根据所使用的量程，看清每一大格表示的电流值，认清每一大格又分成多少小格，确定每一小格表示的电流值是多少（即分度值是多少）。如果使用的是0~0.6安的量程，则每一小格是0.02安；如果使用的是0~3安的量程，则每一小格是0.1安。
（3）接通电流，当指针稳定后（不左右摆动）读数。看清指针转过多少小格，用每一小格代表的电流值乘以小格数就是被测的电流，即I=分度值×小格数。
例2 （梧州中考）小明用如图所示的电路图研究并联电路电流的规律，当闭合开关S试触时，发现3只小灯泡均发光，电流表的指针正向偏转并超过最大刻度，产生这种现象的原因可能是（ ）

A． 小灯泡L1发生断路
B． 小灯泡L2发生短路
C． 电流表使用的量程太小
D． 电流表的接线柱接反了
知识点3 串、并联电路的电流特点
1. 串联电路的电流特点
串联电路中电流处处相等。用公式表示为：I=____________。
在如图所示串联电路中，闭合开关S，使灯L1、L2发光。断开开关S，将电流表分别串联接入a点、b点、c点，分别测出各点电流值。发现Ia=Ib=Ic，即通过各用电器的电流相等。

说明 串联电路中电流依次流过电路中的每一个用电器，不管流过多少个用电器，不管用电器是否相同，流过每个用电器的电流大小都是相同的。

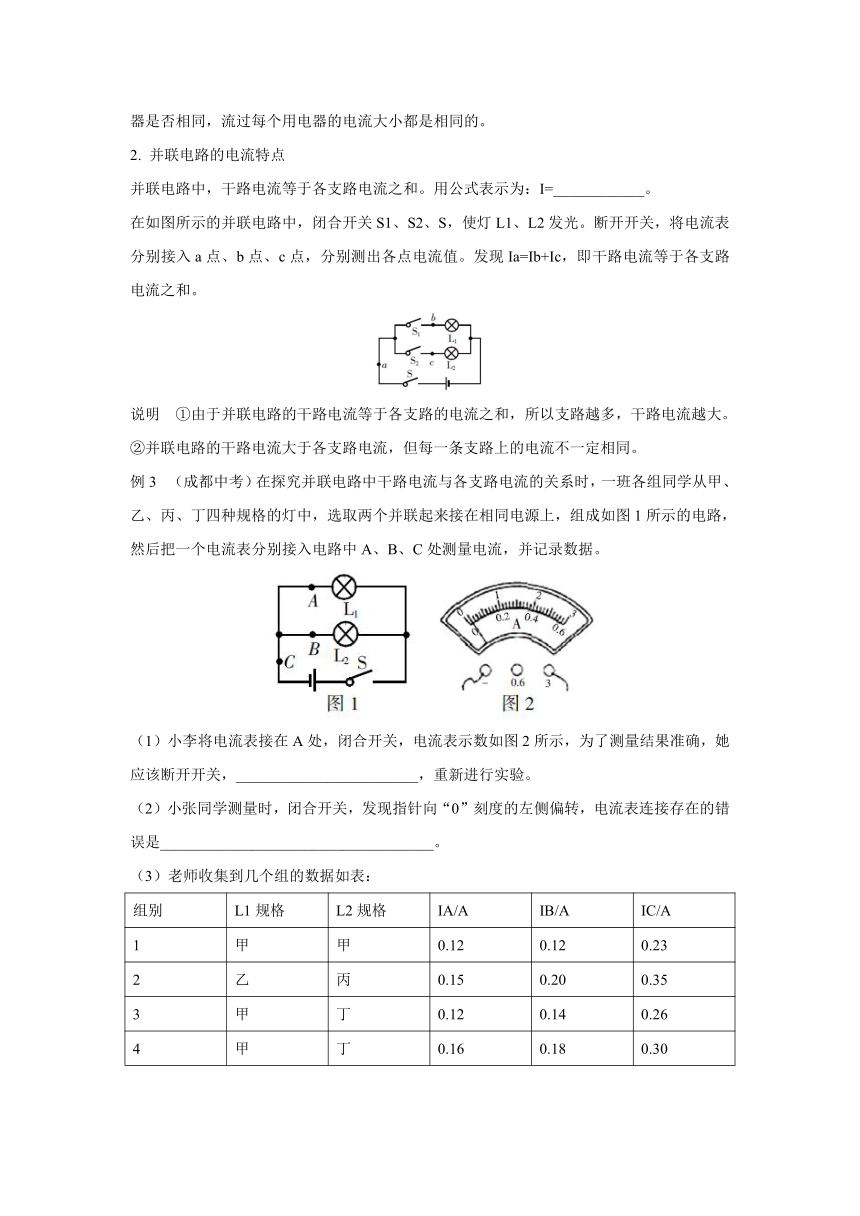

2. 并联电路的电流特点
并联电路中，干路电流等于各支路电流之和。用公式表示为：I=____________。
在如图所示的并联电路中，闭合开关S1、S2、S，使灯L1、L2发光。断开开关，将电流表分别接入a点、b点、c点，分别测出各点电流值。发现Ia=Ib+Ic，即干路电流等于各支路电流之和。

说明 ①由于并联电路的干路电流等于各支路的电流之和，所以支路越多，干路电流越大。
②并联电路的干路电流大于各支路电流，但每一条支路上的电流不一定相同。
例3 （成都中考）在探究并联电路中干路电流与各支路电流的关系时，一班各组同学从甲、乙、丙、丁四种规格的灯中，选取两个并联起来接在相同电源上，组成如图1所示的电路，然后把一个电流表分别接入电路中A、B、C处测量电流，并记录数据。

（1）小李将电流表接在A处，闭合开关，电流表示数如图2所示，为了测量结果准确，她应该断开开关，________________________，重新进行实验。
（2）小张同学测量时，闭合开关，发现指针向“0”刻度的左侧偏转，电流表连接存在的错误是____________________________________。
（3）老师收集到几个组的数据如表：
组别 L1规格 L2规格 IA/A IB/A IC/A
1 甲 甲 0.12 0.12 0.23
2 乙 丙 0.15 0.20 0.35
3 甲 丁 0.12 0.14 0.26
4 甲 丁 0.16 0.18 0.30


对于测量数据的相关分析，以下说法正确的两个是____________。
A. 第1组数据没有测量误差
B. 分析多组数据是为了减小误差
C． 选用不同规格的灯进行实验，可使结论更具普遍性
D． 第4组数据的偏差可能是电流表未调零引起的
易错点拨
易错点1 读数时不注意量程
例4 在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是（ ）

A． L1的电流大于L2的电流
B． L1的电流等于L2的电流
C． L1的电流小于L2的电流
D． 无法比较L1、L2的电流大小
易错点2 不能判断电路的连接情况
例5 如图所示，三表A1、A2、A3的示数I1、I2、I3，根据电路，比较各电流表读数的大小（ ）

A． I1＞I2＞I3 B． I1＜I2＜I3
C． I1=I2=I3 D． I2＜I1＜I3

综合应用
例6 下列是某实验中的三个电路图，请仔细观察后回答。

（1）该实验探究的问题是________________________。
（2）你的结论是____________________________________。
（3）小明同学探究出的结论是：在并联电路中，干路电流大于任何一条支路的电流。小宁的结论是：在并联电路中，干路电流等于各支路电流之和。请你评估一下，谁得出的结论更加确切？为什么？
________________________________________________________________________。

巩固提升
1. 在如图所示的电路中，哪种接法是会烧坏电流表的错误接法（ ）

2. 一只完好的电流表接入电路后，指针始终停在“0”刻度上，则下列说法中不可能的原因是（ ）
A． 两接线柱相碰，电流表被短路 B． 电路中某处断开了
C． 电流表正、负接线柱接反了 D． 电流表的量程远远大于被测电流
3. （金华中考）如图是研究并联电路电流特点的实物图，电源电压保持不变，先同时闭合开关S和S1，两灯均发光，观察并记录电流表示数后，断开开关S1，此时（ ）

A． 甲表示数不变，乙表示数变大 B． 甲表示数变小，乙表示数变大
C． 甲表示数变大，乙表示数不变 D． 甲表示数变小，乙表示数不变
4. 如图所示的实物电路中，当开关闭合时，甲电流表的示数如图所示，乙电流表的示数为0．2A，则下列判断正确的是（ ）

A． 通过灯L1的电流为0．48A
B． 通过灯L1的电流为0．2A
C． 通过灯L1的电流为0．28A
D． 通过灯L2的电流为0．68A
5. 如图所示，在甲、乙两个“〇”内选填“灯泡”和”电流表”的符号，使两灯组成并联电路。

6. （天津中考）在研究并联电路的电流规律时，某次实验所用的实验器材如图1所示，请根据要求完成下列任务：

（1）按照图2所示的电路图，以笔画线代替导线，完成图1的电路连接。
（2）实验时，电流表A1、A2的示数如图3所示，通过L1的电流为____________A；若不计实验误差，请在图4中标出电流表A3的指针位置。


参考答案
【要点详解】知识点1：电流 I 安 A
例1 B 知识点2：电流 例2 C 知识点3：I1=I2=…=In I1+I2+…+In 例3 （1）换电流表的小量程 （2）电流表“+”、“-”接线柱接反了 （3）CD
【易错点拨】例4 C 例5 B
【综合应用】例6 （1）并联电路中的总电流与各支路的电流关系 （2）并联电路中的总电流是各支路的电流之和
（3）两位同学都正确，但小宁同学的结论更加确切，他总结了并联电路中的总电流与各支路的电流关系，含有小明同学的结论
【巩固提升】1. A 2. C 3. D 4. C
5. 甲为灯泡 乙为电流表
6. （1）如图

（2）0.3 如图
