15.5探突发究串、并联电路中电流的规律课堂反馈练习（解析版)

15.5探突发究串、并联电路中电流的规律
课堂反馈练习

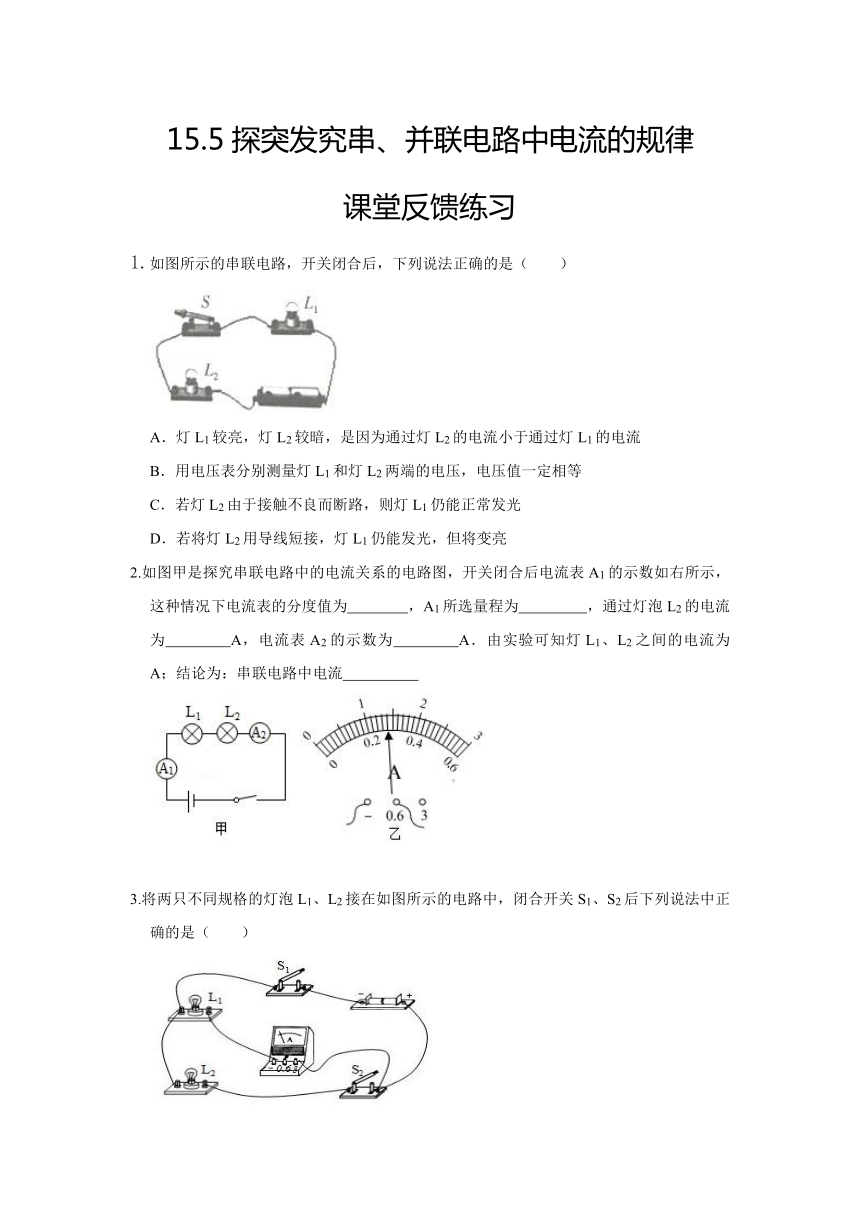

1.如图所示的串联电路，开关闭合后，下列说法正确的是（　　）

A．灯L1较亮，灯L2较暗，是因为通过灯L2的电流小于通过灯L1的电流
B．用电压表分别测量灯L1和灯L2两端的电压，电压值一定相等
C．若灯L2由于接触不良而断路，则灯L1仍能正常发光
D．若将灯L2用导线短接，灯L1仍能发光，但将变亮
2.如图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如右所示，这种情况下电流表的分度值为　 　，A1所选量程为　 　，通过灯泡L2的电流为　 　A，电流表A2的示数为　 　A．由实验可知灯L1、L2之间的电流为　 　A；结论为：串联电路中电流　 　


3.将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后下列说法中正确的是（　　）

A．电流表测量干路电流
B．L1与L2的亮度一定相同
C．通过L1和L2的电流一定相等
D．只断开S2，L1发光且亮度不变

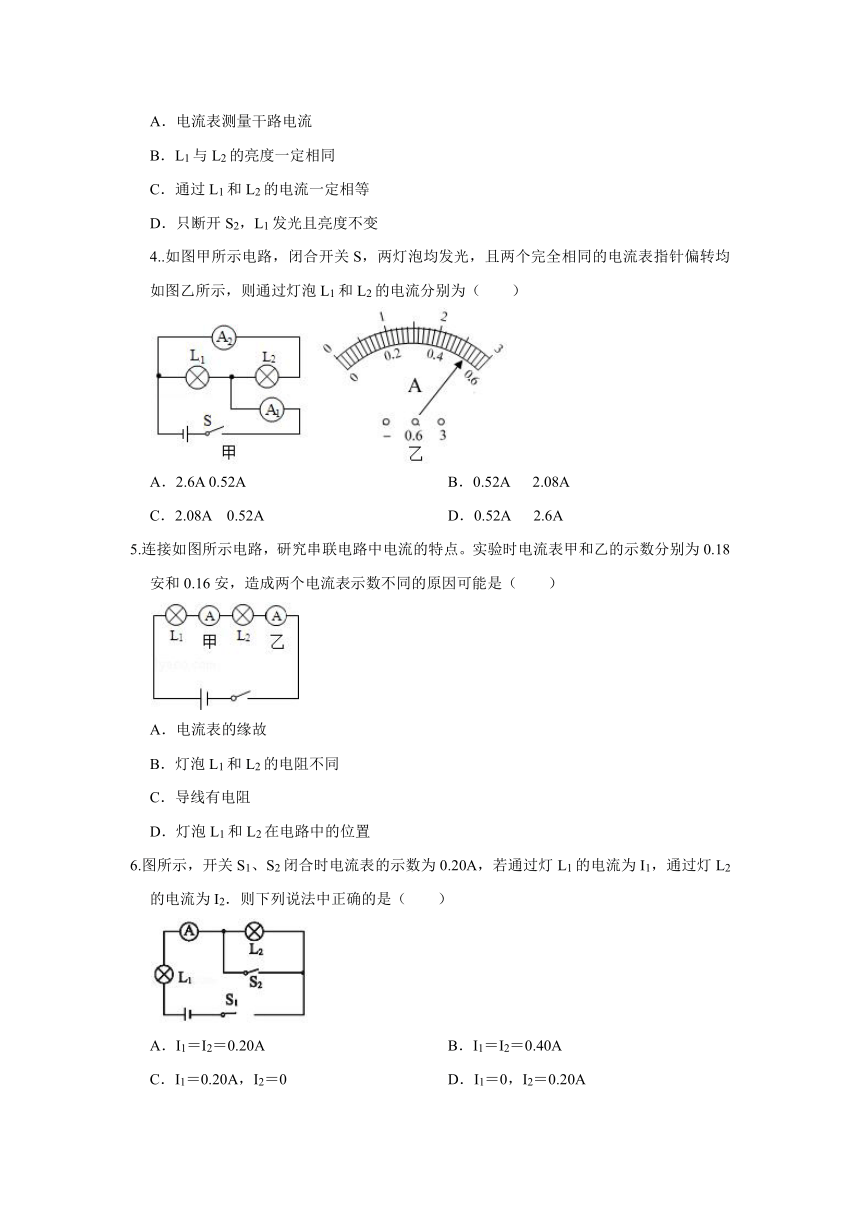

4..如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（　　）

A．2.6A 0.52A B．0.52A 2.08A
C．2.08A 0.52A D．0.52A 2.6A
5.连接如图所示电路，研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（　　）

A．电流表的缘故
B．灯泡L1和L2的电阻不同
C．导线有电阻
D．灯泡L1和L2在电路中的位置
6.图所示，开关S1、S2闭合时电流表的示数为0.20A，若通过灯L1的电流为I1，通过灯L2的电流为I2．则下列说法中正确的是（　　）

A．I1＝I2＝0.20A B．I1＝I2＝0.40A
C．I1＝0.20A，I2＝0 D．I1＝0，I2＝0.20A

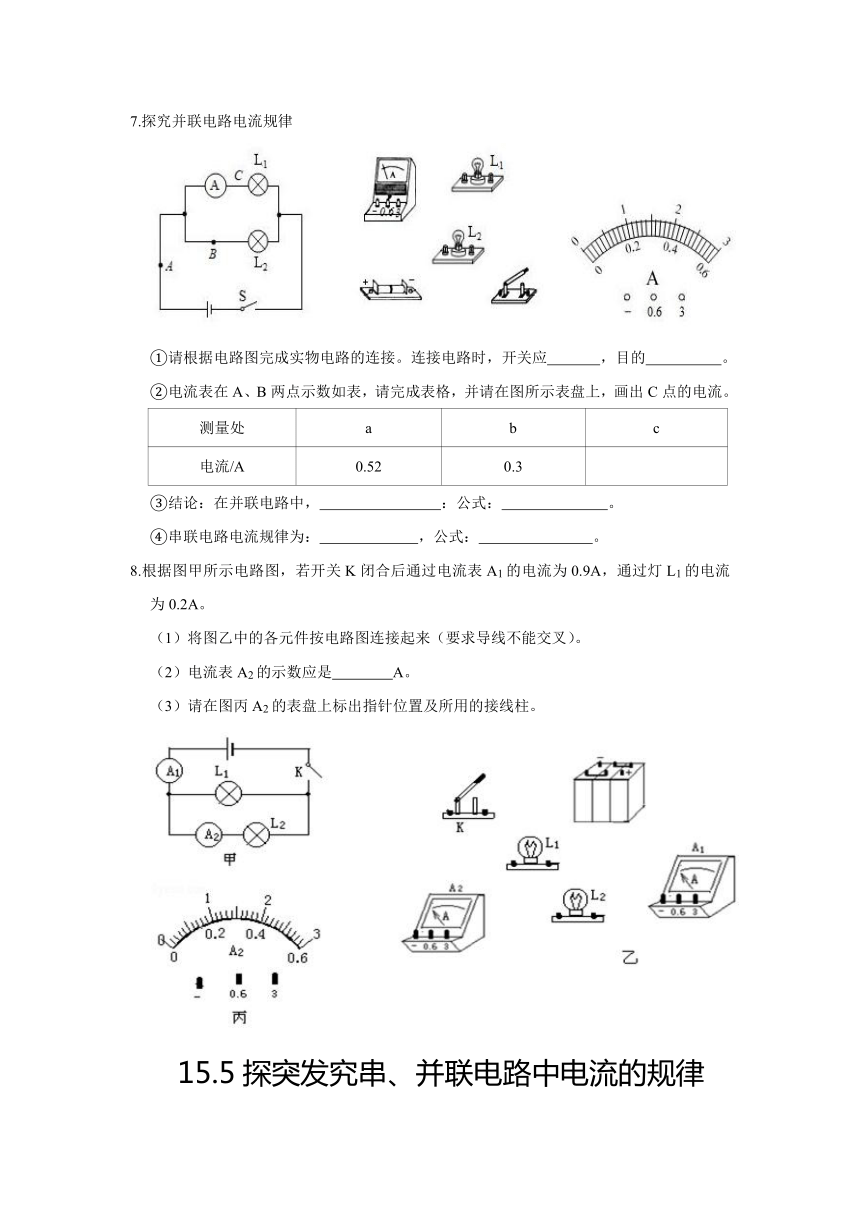

7.探究并联电路电流规律

①请根据电路图完成实物电路的连接。连接电路时，开关应　 　，目的　 　。
②电流表在A、B两点示数如表，请完成表格，并请在图所示表盘上，画出C点的电流。
测量处 a b c
电流/A 0.52 0.3

③结论：在并联电路中，　 　：公式：　 　。
④串联电路电流规律为：　 　，公式：　 　。
8.根据图甲所示电路图，若开关K闭合后通过电流表A1的电流为0.9A，通过灯L1的电流为0.2A。
（1）将图乙中的各元件按电路图连接起来（要求导线不能交叉）。
（2）电流表A2的示数应是　 　A。
（3）请在图丙A2的表盘上标出指针位置及所用的接线柱。

声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布15.5探突发究串、并联电路中电流的规律
课堂反馈练习答案解析

日期：2019/10/10 15:34:22；用户：1338939513；邮箱：13389395133；学号：11748512
1.【解答】解：由图知，开关闭合，两灯串联在电路中，
A、串联电路中电流处处相等，所以通过两灯的电流相等，故A错误；
B、若两灯规格不同，电阻不同，由U＝IR可知，两灯的电压就不相等，故B错误；
C、串联电路中，一处断路，整个电路都断路，所以若灯L2由于接触不良而断路，则灯L1不能发光，故C错误；
D、两灯串联时，两灯电压之和等于电源电压，若将灯L2用导线短接，电路中只有L1工作，故灯L1仍能发光，此时它两端电压等于电源电压，所以L1将变亮，故D正确。
故选：D。
2.【解答】解：由乙图可知，A1所选量程为0～0.6A，分度值为0.02A；由指针位置可知，此时示数为0.28A，
由图甲可知，两灯泡串联，串联电路中电流处处相等，故通过灯泡L2的电流为0.28A，电流表A2的示数为0.28A．灯L1、L2之间的电流为 0.28A；
故答案为：0.02A；0～0.6A；0.28；0.28；0.28；处处相等。
3.【解答】解：
由图知，灯泡L1、L2并列接在电路中，即两灯并联；电流表和L1在一条支路上，则电流表测量通过L1的电流；开关S2和L2在另一条支路上，开关S2只控制灯L2；开关S1在干路上，则开关S1控制整个电路。
A、由图知，电流表和L1在一条支路上，电流表测量通过L1的电流，故A错；
B、灯泡L1、L2的规格不同，并联在同一电路中，则L1与L2的亮度不相同，故B错；
C、灯泡L1、L2的规格不同，并联在同一电路中，则通过L1和L2的电流不相等，故C错；
D、灯泡L1、L2并联在同一电路中，只断开S2，只有L1发光，因并联电路各支路互不影响，所以L1的亮度不变，故D正确。
故选：D。
4.【解答】解：由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，
所以，干路电流表A1的量程为0～3A，分度值为0.1A，示数I＝2.6A，
L2支路电流表A2的量程为0～0.6A，分度值为0.02A，示数I2＝0.52A，
则灯L1中的电流：
I1＝I﹣I2＝2.6A﹣0.52A＝2.08A。
故选：C。
5.【解答】解：由电路图可知，两灯和两电流表串联接入电路，根据串联电路的电流特点，电路中各处的电流相等；而实验时电流表甲和乙的示数分别为0.18安和0.16安，图中造成两个电流表示数不同的原因可能是两个电流表的读数误差或指针未调整。
故选：A。
6.【解答】解：从图中可以看出，当开关S1、S2闭合时，电流从正极出发，经灯泡L1、电流表回负极，已知此时电流表的示数为0.20A，
即此时通过灯L1的电流I1＝0.20A，因为此时灯泡L2被短路，L2中没有电流通过，故通过灯L2的电流I2＝0。
故选：C。
7.【解答】解：①两灯并联，电流表测L1的电流，根据实物图连接电路图（由表中数据，电流表选用小量程与L1串联），如下左所示：

连接电路时，开关应断开，目的是保护电路；
②由并联电路电流的规律，C处的电流为0.52A﹣0.3A＝0.22A，电流表分度值为0.02A，据此画出指针的位置，如上右所示：
③在并联电路中，干路电流等于各支路电流之和；表达式为：Ia＝Ic+Ib+﹣﹣﹣﹣﹣﹣；
④串联电路电流规律为：各处的电流都相等；公式为：I1＝I2＝I3＝﹣﹣﹣﹣。
故答案为：①如上左所示；断开；保护电路；
②如上右所示；
③干路电流等于各支路电流之和；Ia＝Ic+Ib+﹣﹣﹣﹣﹣﹣；
④各处的电流都相等；I1＝I2＝I3＝﹣﹣﹣﹣。
8.【解答】解：
（1）（2）由电路图可知，两灯并联，电流表A1测干路中的电流，电流表A2测L2支路的电流，
根据题意可知，通过电流表A1的电流为0.9A，所以电流表A1选择0～3A的量程，
因为并联电路中，干路电流等于各支路电流之和，
所以通过灯L2的电流为0.9A﹣0.2A＝0.7A，则电流表A2选择0～3A的量程；
从电源正极依次串联电流表A1、电流表A2、灯泡L2以及开关K回到电源负极，然后将灯泡L1并联在电流表A2和灯泡L2两端，如下图所示：

（3）电流表A2选择0～3A的量程，分度值为0.1A，示数为0.7A，如下图所示：

故答案为：（1）见上图；（2）0.7；（3）见上图。
