12.2波的图像 (27 张ppt）

课件27张PPT。我们的学习目标......1.理解波的图象的意义
2.能根据波的图象进行振动方向和
传播方向的判断.

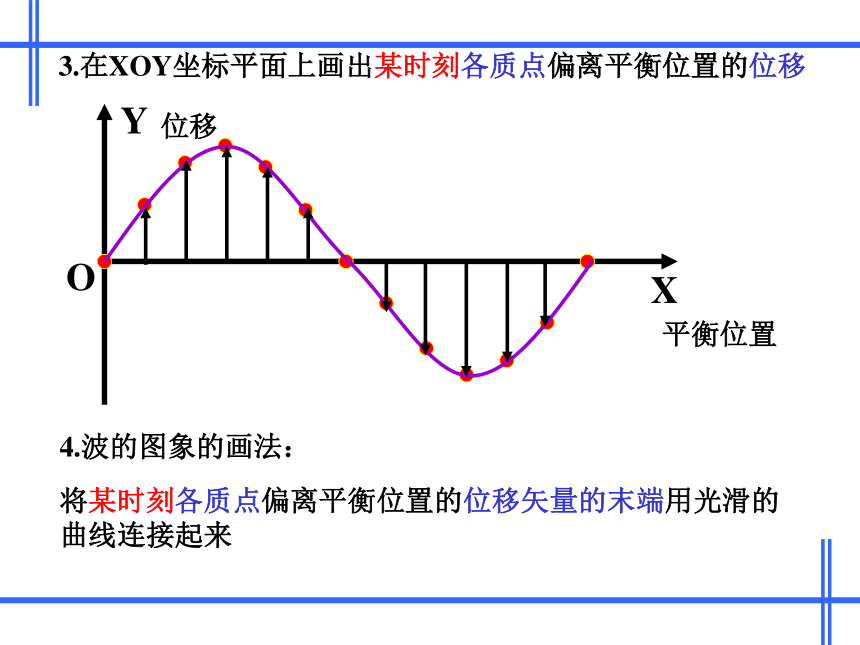

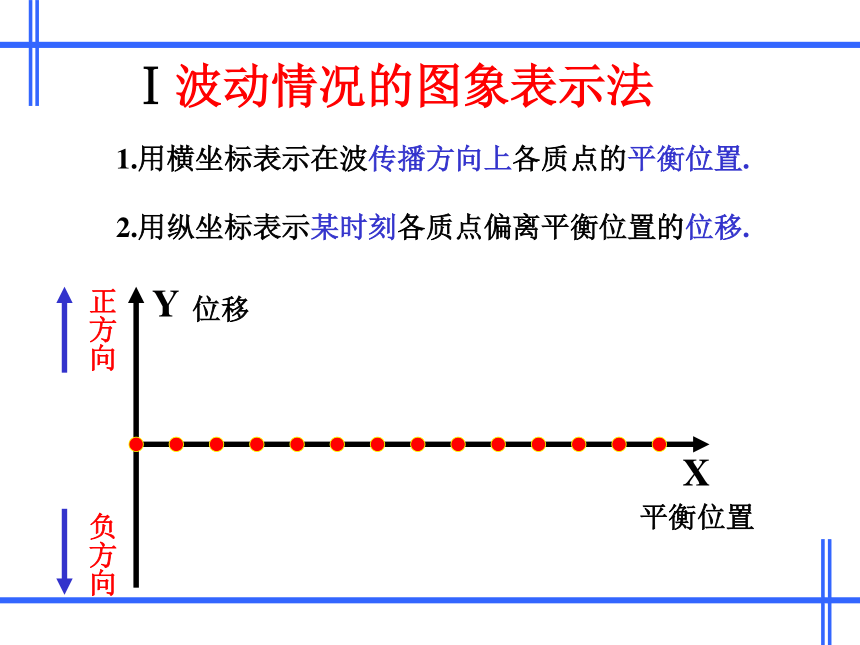

3.会画不同时刻波的图象12.2、波的图象Ⅰ波动情况的图象表示法1.用横坐标表示在波传播方向上各质点的平衡位置.2.用纵坐标表示某时刻各质点偏离平衡位置的位移.3.在XOY坐标平面上画出某时刻各质点偏离平衡位置的位移4.波的图象的画法：将某时刻各质点偏离平衡位置的位移矢量的末端用光滑的

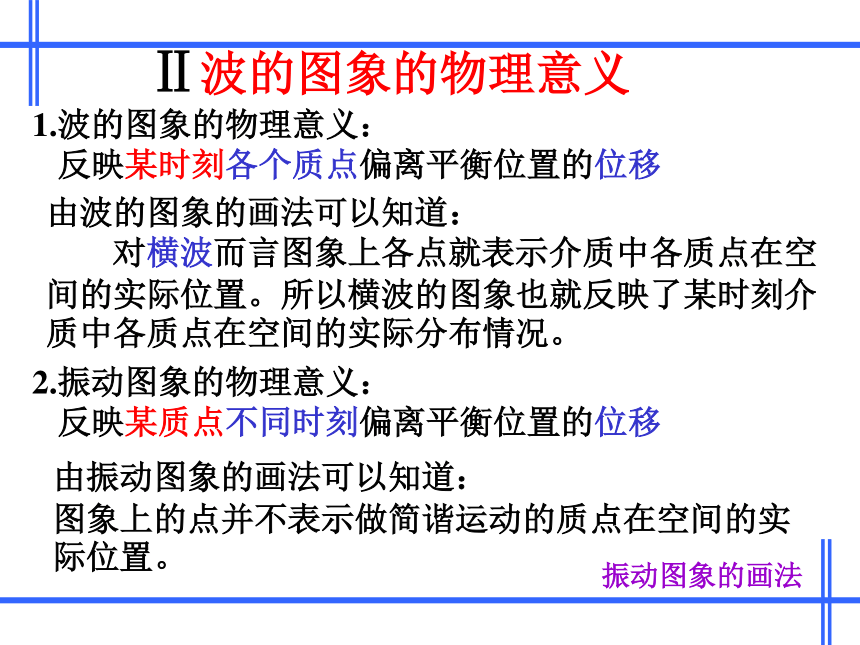

曲线连接起来Ⅱ波的图象的物理意义1.波的图象的物理意义：
反映某时刻各个质点偏离平衡位置的位移由波的图象的画法可以知道：
对横波而言图象上各点就表示介质中各质点在空间的实际位置。所以横波的图象也就反映了某时刻介质中各质点在空间的实际分布情况。2.振动图象的物理意义：
反映某质点不同时刻偏离平衡位置的位移由振动图象的画法可以知道：

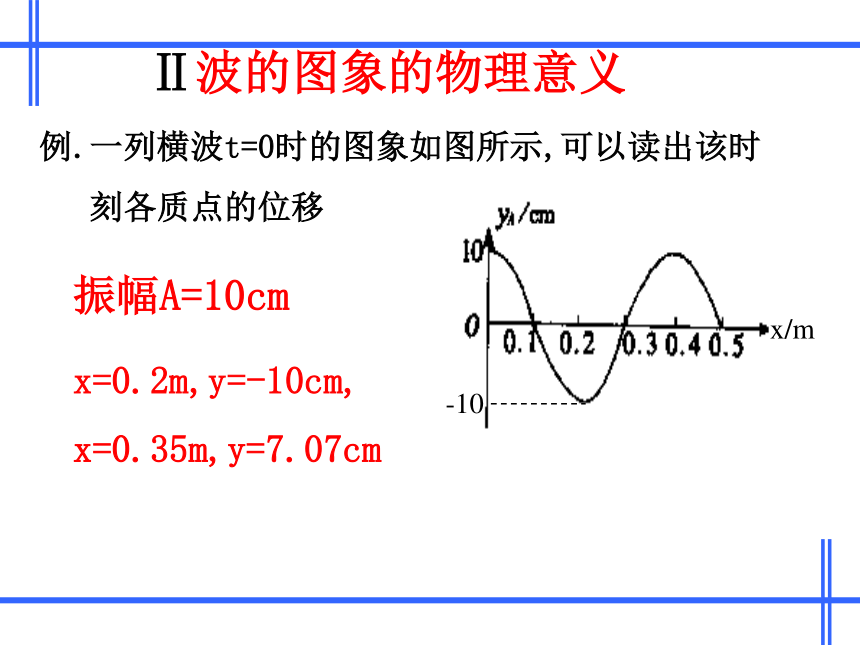

图象上的点并不表示做简谐运动的质点在空间的实际位置。振动图象的画法Ⅱ波的图象的物理意义例.一列横波t=0时的图象如图所示,可以读出该时
刻各质点的位移x=0.2m,y=-10cm,
x=0.35m,y=7.07cm振幅A=10cmⅢ振动图象与波的图象的比较振动图象波的图象1.两个图象的纵坐标都表示质点偏离平衡位置的位移2.振动图象的横坐标表示时间，O点为质点的平衡位置
波的图象的横坐标表示在波的传播方向上各质点的平衡位置3.两种图象的形状都是正弦或余弦曲线4.振动图象表示一个质点在不同时刻的位移
波的图象表示多个质点在某一时刻的位移，对横波而言则表
示多个质点在某一时刻的空间位置分布单人舞录象集体舞剧照Ⅳ波的图象的应用(一)▲主要题型之一：
波的传播方向、质点的振动方向以及波形图三者
知其二，而求其一。●主要方法之一：
上下坡法（从左向右看）向右传播：上坡下振，下坡上振。向左传播：上坡上振，下坡下振。例题一：
如图所示为一列向右传播的简谐波在某时刻的波形图
试求出波形图上A、B、C、D四个质点的振动方向如果这列波是向左传播的，则这四个质点的振动方向又如何？返回例题二：
如图所示为一列简谐波在某时刻的波形图，已知图形
上某点的振动方向如图所示。试求这列波的传播方向答案：向左传播如果这个质点的振动方向向上，则波的传播方向又如何？如果已知这个质点做减速运动，则波的传播方向又如何？Ⅳ波的图象的应用(一)●主要方法之二：
同侧法(质点的振动方向和波的传播方向位于波形曲线的同一侧）Ⅳ波的图象的应用(二)波速:波的传播速度,即单位时间内波峰(或波谷)向前移动的距离.
经Δt,波传播的距离为Δx=vΔt▲主要题型之二： 求波在任意时刻的波形图●主要方法之一：
微平移法例题一：
如图所示为一列向右传播的简谐波在某时刻的波形图
试画出再经过T/4、3T/4和5T/4时的波形图t=0t=T/4
t=5T/4t=3T/4去整留零Ⅳ波的图象的应用(二)●主要方法之二：
五点法作图T/2后例题二：
如图所示为一列简谐波在某时刻的波形图，已知图形
上某点的振动方向如图所示。试画出再经过T/4、3T/4和
5T/4时的波形图如果已知这个质点做减速运动，则波形图又如何？返回经T/4时经3T/4Ⅴ简谐波简谐运动在介质中的传播形成简谐波.
简谐波的图象是一条正弦(或余弦)曲线.
介质中各质点均做简谐运动.A,f都与波源相同.
简谐波是一种最基本、最简单的波.课后小结1.用横坐标表示在波传播方向上各质点的平衡位置,
用纵坐标 表示某时刻各质点偏离平衡位置的位移.
波的图象反映某时刻各个质点偏离平衡位置的位移.
振动图象反映某质点不同时刻偏离平衡位置的位移2.波的传播方向与质点的振动方向的相互判断.
方法一:上下坡法 方法二:同侧法3.不同时刻波形图的画法
方法一:微平移法 方法二:五点作图法4.简谐波:简谐运动在介质中的传播形成简谐波.

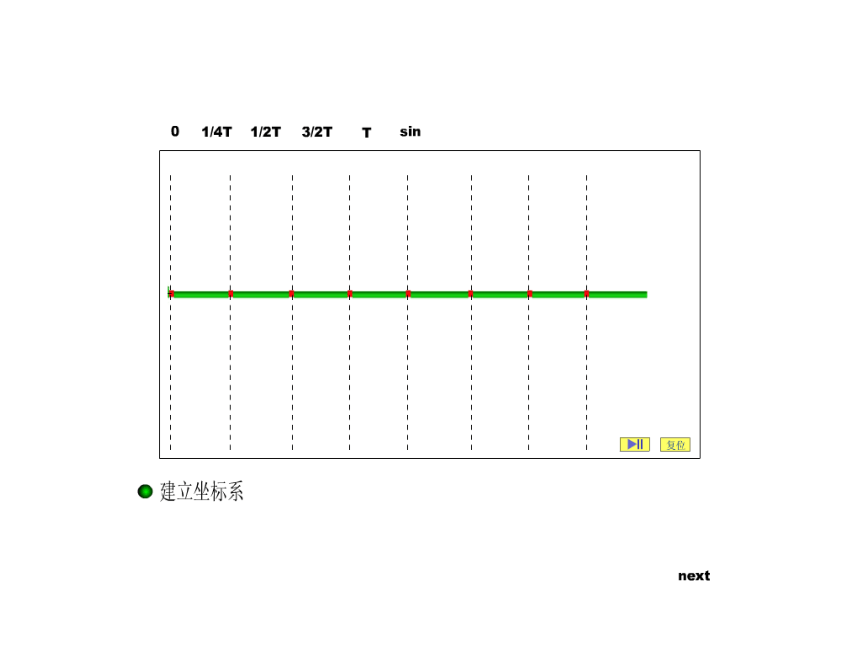

简谐波的图象是一条正弦(或余弦)曲线.OYt振动图象的画法------描点法OYt振动图象的画法------描点法OYt振动图象的画法------描点法OYt振动图象的画法------描点法OYt振动图象的画法------描点法OYt振动图象的画法------描点法OYt振动图象的画法------描点法OYt振动图象的画法------描点法OYt振动图象的画法------描点法返回
