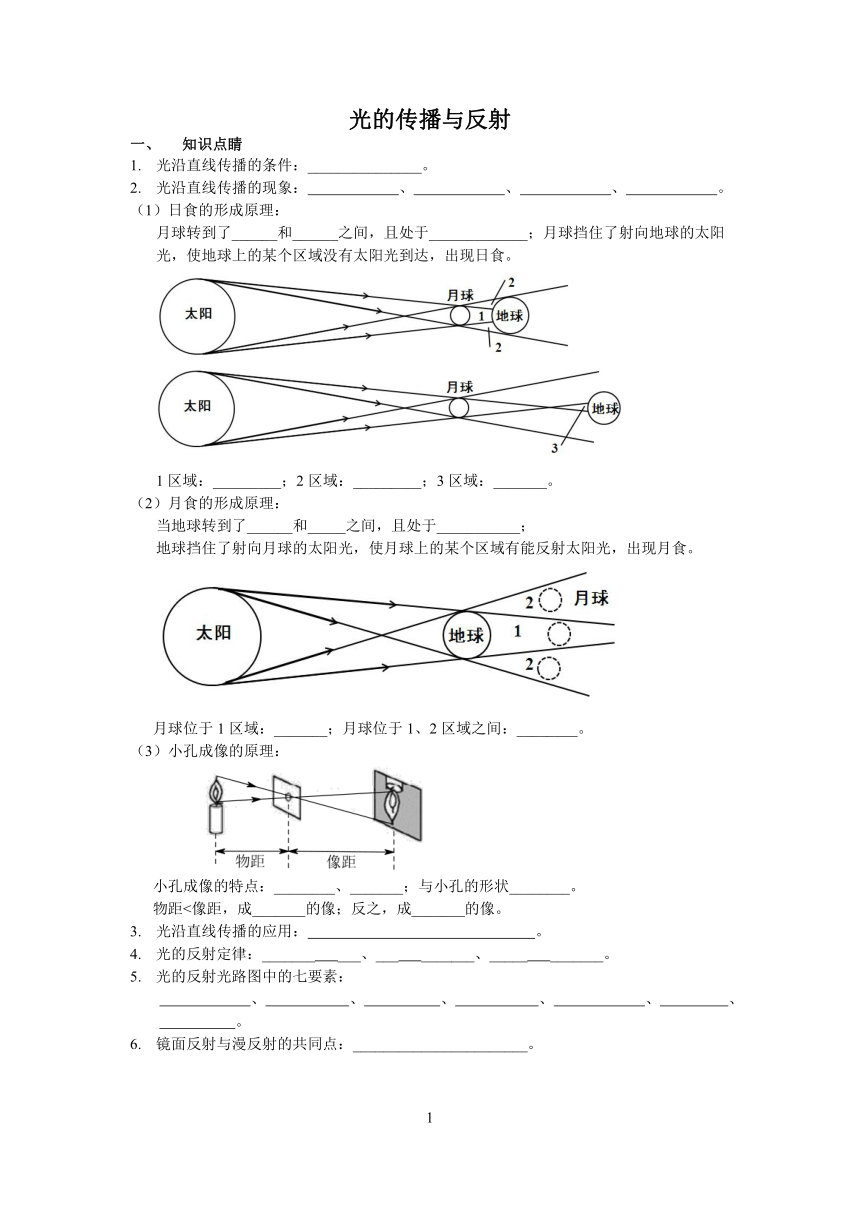

光的传播与反射小结学案

光的传播与反射
知识点睛
光沿直线传播的条件：_______________。
光沿直线传播的现象： 、 、 、 。
（1）日食的形成原理：
月球转到了______和______之间，且处于_____________；月球挡住了射向地球的太阳光，使地球上的某个区域没有太阳光到达，出现日食。

1区域：_________；2区域：_________；3区域：_______。
（2）月食的形成原理：
当地球转到了______和_____之间，且处于___________；
地球挡住了射向月球的太阳光，使月球上的某个区域有能反射太阳光，出现月食。

月球位于1区域：_______；月球位于1、2区域之间：________。
（3）小孔成像的原理：

小孔成像的特点：________、_______；与小孔的形状________。
物距<像距，成_______的像；反之，成_______的像。
光沿直线传播的应用： 。
光的反射定律：_______ ___、___ _______、_____ _______。
光的反射光路图中的七要素：
、 、 、 、 、 、 。
镜面反射与漫反射的共同点：_______________________。


(
第1题图

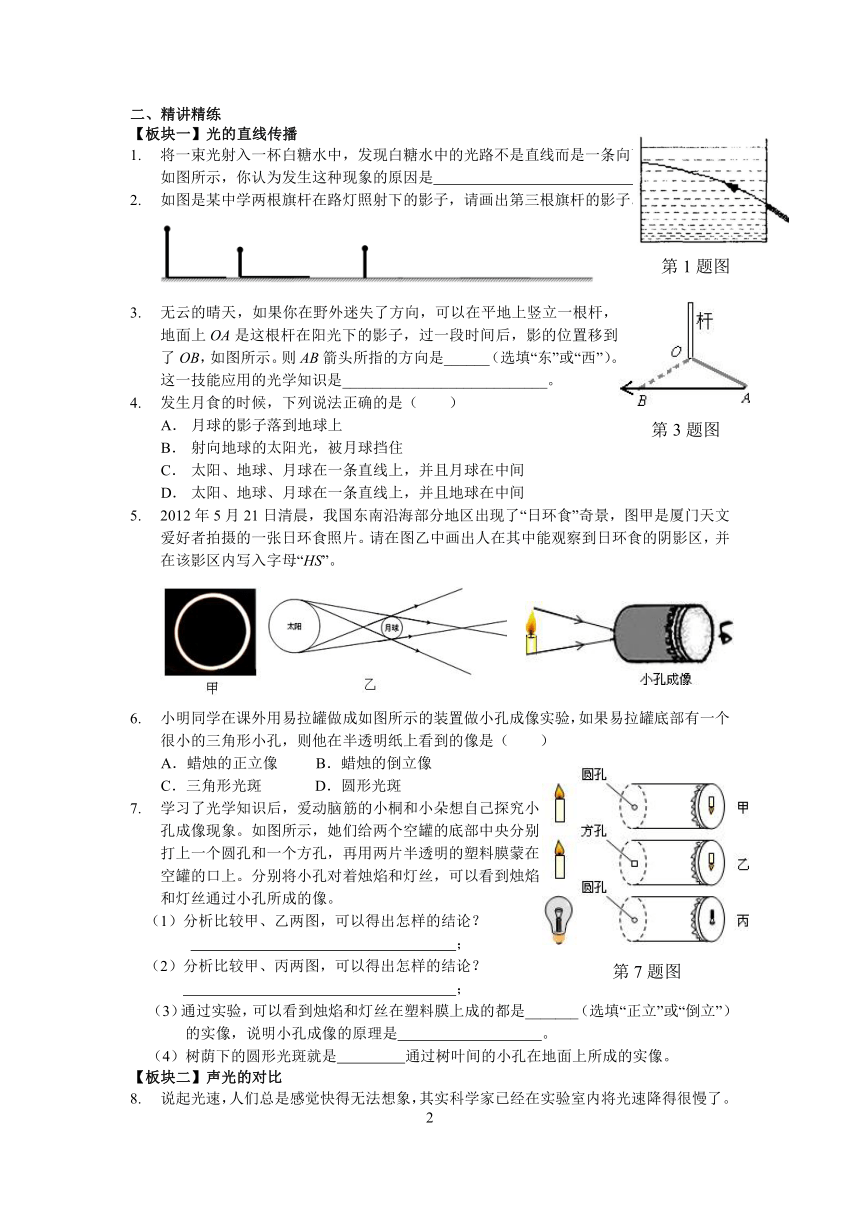

)二、精讲精练
【板块一】光的直线传播
将一束光射入一杯白糖水中，发现白糖水中的光路不是直线而是一条向下弯曲的曲线，如图所示，你认为发生这种现象的原因是 。
如图是某中学两根旗杆在路灯照射下的影子，请画出第三根旗杆的影子。
(
第3题图
)
无云的晴天，如果你在野外迷失了方向，可以在平地上竖立一根杆，地面上OA是这根杆在阳光下的影子，过一段时间后，影的位置移到了OB，如图所示。则AB箭头所指的方向是______（选填“东”或“西”）。这一技能应用的光学知识是___________________________。
发生月食的时候，下列说法正确的是（ ）
月球的影子落到地球上
射向地球的太阳光，被月球挡住
太阳、地球、月球在一条直线上，并且月球在中间
太阳、地球、月球在一条直线上，并且地球在中间
2012年5月21日清晨，我国东南沿海部分地区出现了“日环食”奇景，图甲是厦门天文爱好者拍摄的一张日环食照片。请在图乙中画出人在其中能观察到日环食的阴影区，并在该影区内写入字母“HS”。

小明同学在课外用易拉罐做成如图所示的装置做小孔成像实验，如果易拉罐底部有一个很小的三角形小孔，则他在半透明纸上看到的像是（ ）
(
第7题图
)A．蜡烛的正立像 B．蜡烛的倒立像
C．三角形光斑 D．圆形光斑
学习了光学知识后，爱动脑筋的小桐和小朵想自己探究小孔成像现象。如图所示，她们给两个空罐的底部中央分别打上一个圆孔和一个方孔，再用两片半透明的塑料膜蒙在空罐的口上。分别将小孔对着烛焰和灯丝，可以看到烛焰和灯丝通过小孔所成的像。
（1）分析比较甲、乙两图，可以得出怎样的结论？
；
（2）分析比较甲、丙两图，可以得出怎样的结论？
；
（3）通过实验，可以看到烛焰和灯丝在塑料膜上成的都是_______（选填“正立”或“倒立”）的实像，说明小孔成像的原理是 。
（4）树荫下的圆形光斑就是 通过树叶间的小孔在地面上所成的实像。
【板块二】声光的对比
说起光速，人们总是感觉快得无法想象，其实科学家已经在实验室内将光速降得很慢了。请你设想一下，假如光速只有3m/s，我们的世界会发生什么变化？写出一个场景：
。
比较是一种重要的科学研究方法。请你将声音和光进行比较，写出它们的一种相同点和不同点。
相同点： ；
不同点： 。
一次闪电后经过4s听到雷声，闪电发生在距观察人多远的地方？（已知空气中的声速为340m/s）

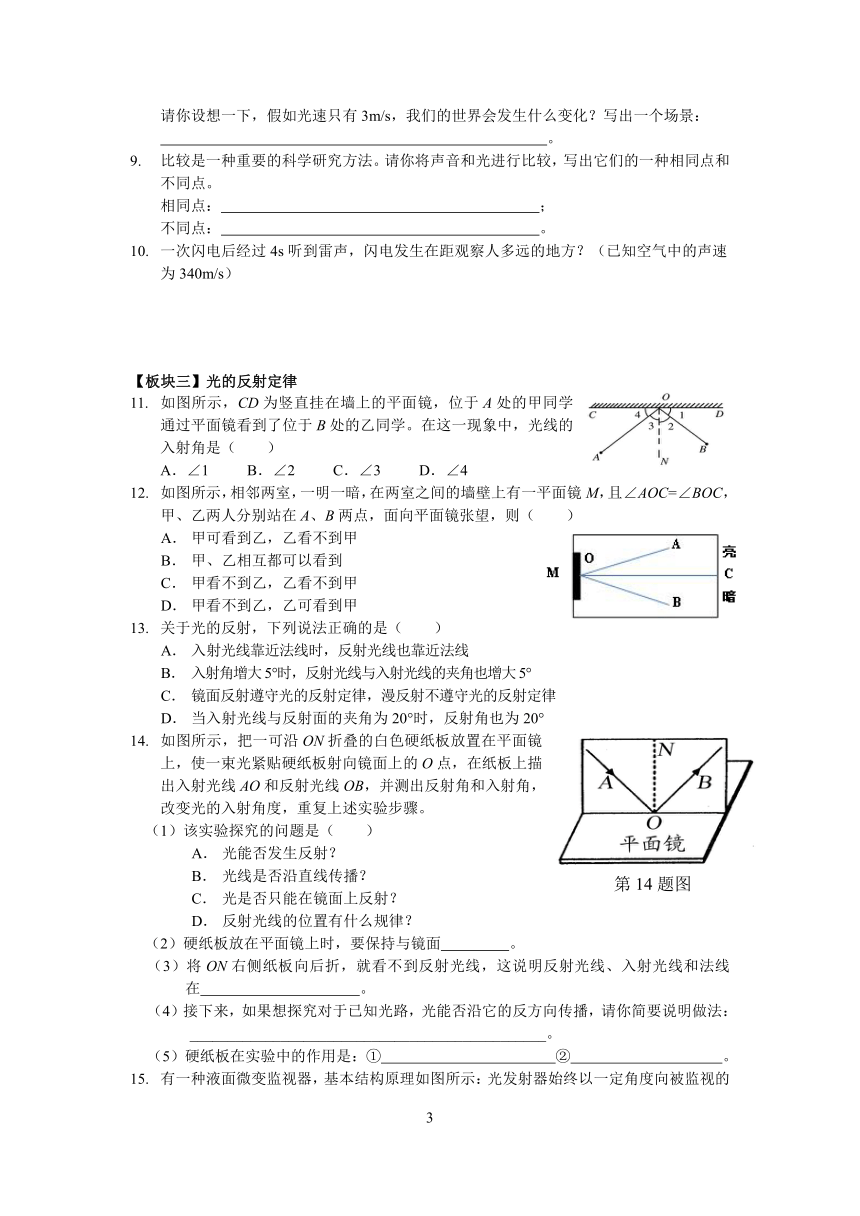

【板块三】光的反射定律
如图所示，CD为竖直挂在墙上的平面镜，位于A处的甲同学通过平面镜看到了位于B处的乙同学。在这一现象中，光线的入射角是（ ）
A．∠1 B．∠2 C．∠3 D．∠4
如图所示，相邻两室，一明一暗，在两室之间的墙壁上有一平面镜M，且∠AOC=∠BOC，甲、乙两人分别站在A、B两点，面向平面镜张望，则（ ）
甲可看到乙，乙看不到甲
甲、乙相互都可以看到
甲看不到乙，乙看不到甲
甲看不到乙，乙可看到甲
关于光的反射，下列说法正确的是（ ）
入射光线靠近法线时，反射光线也靠近法线
入射角增大5°时，反射光线与入射光线的夹角也增大5°
镜面反射遵守光的反射定律，漫反射不遵守光的反射定律
当入射光线与反射面的夹角为20°时，反射角也为20°
(
第
1
4
题图
)如图所示，把一可沿ON折叠的白色硬纸板放置在平面镜上，使一束光紧贴硬纸板射向镜面上的O点，在纸板上描出入射光线AO和反射光线OB，并测出反射角和入射角，改变光的入射角度，重复上述实验步骤。
（1）该实验探究的问题是（ ）
光能否发生反射？
光线是否沿直线传播？
光是否只能在镜面上反射？
反射光线的位置有什么规律？
（2）硬纸板放在平面镜上时，要保持与镜面 。
（3）将ON右侧纸板向后折，就看不到反射光线，这说明反射光线、入射光线和法线在 。
（4）接下来，如果想探究对于已知光路，光能否沿它的反方向传播，请你简要说明做法：
_______________________________________________。
（5）硬纸板在实验中的作用是：① ② 。

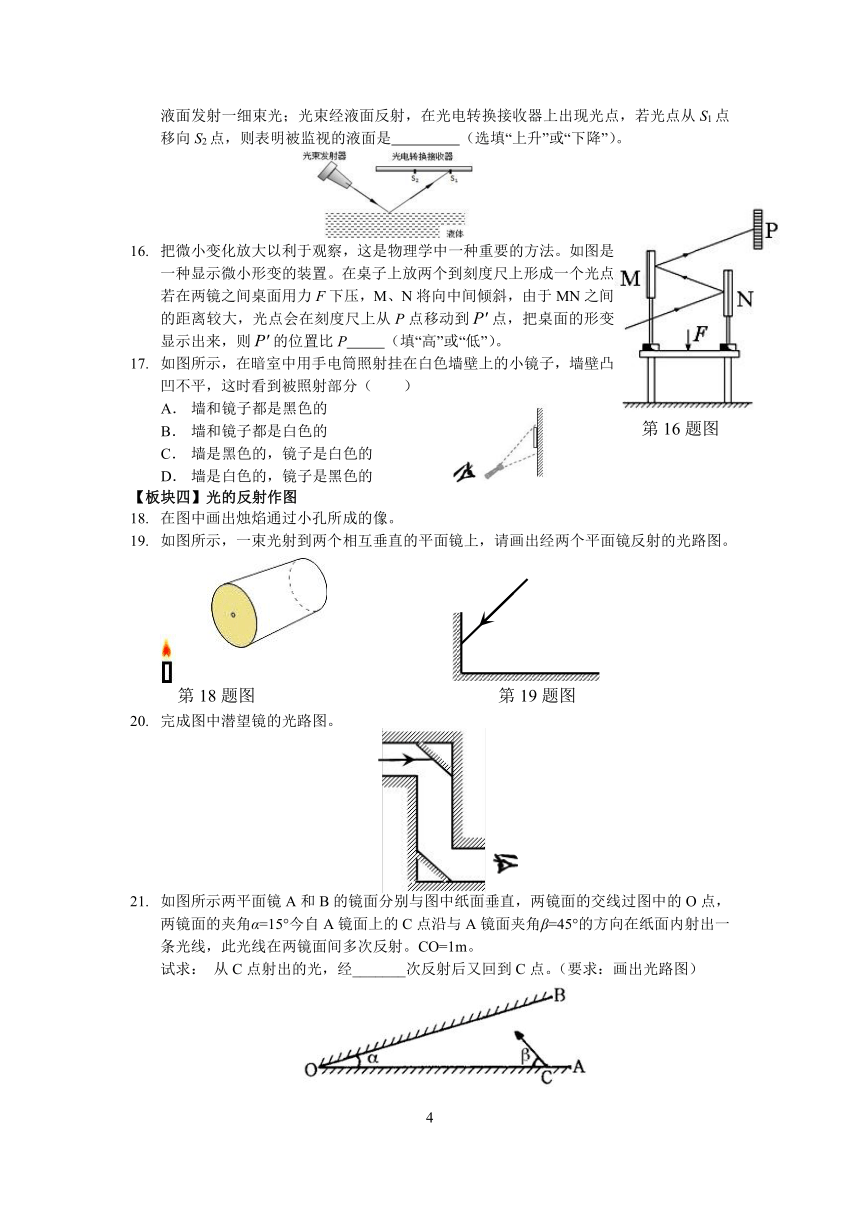

有一种液面微变监视器，基本结构原理如图所示：光发射器始终以一定角度向被监视的液面发射一细束光；光束经液面反射，在光电转换接收器上出现光点，若光点从S1点移向S2点，则表明被监视的液面是 （选填“上升”或“下降”）。
(
第16题图
)
把微小变化放大以利于观察，这是物理学中一种重要的方法。如图是一种显示微小形变的装置。在桌子上放两个到刻度尺上形成一个光点。若在两镜之间桌面用力F下压，M、N将向中间倾斜，由于MN之间的距离较大，光点会在刻度尺上从P点移动到点，把桌面的形变显示出来，则的位置比P （填“高”或“低”）。
如图所示，在暗室中用手电筒照射挂在白色墙壁上的小镜子，墙壁凸凹不平，这时看到被照射部分（ ）
墙和镜子都是黑色的
墙和镜子都是白色的
墙是黑色的，镜子是白色的
墙是白色的，镜子是黑色的
【板块四】光的反射作图
在图中画出烛焰通过小孔所成的像。
如图所示，一束光射到两个相互垂直的平面镜上，请画出经两个平面镜反射的光路图。
(
第18题图

第19题图
)

完成图中潜望镜的光路图。







如图所示两平面镜A和B的镜面分别与图中纸面垂直，两镜面的交线过图中的O点，两镜面的夹角α=15°今自A镜面上的C点沿与A镜面夹角β=45°的方向在纸面内射出一条光线，此光线在两镜面间多次反射。CO=1m。
试求： 从C点射出的光，经_______次反射后又回到C点。（要求：画出光路图）

如图甲，有一束入射光线AO经平面镜反射后沿OB的方向射出，请作出平面镜的位置。
如图所示，一束与水平面成30°夹角的太阳光经平面镜反射后竖立射入井中，在图中画出反射光线和平面镜的位置。




(
第23题图
)

自行车的尾灯在夜间发出的红光，能有效地提示后面的车辆，避免了交通意外事故的发生，保障了我们的安全。但是，自行车尾灯是靠什么发出红光的呢？尾灯内究竟有没有灯泡呢？下面是相关的解释：
自行车的尾灯是利用光的反射原理发出红光的。在夜间，路灯、探照灯、霓虹灯以及各种车辆的灯光入射到自行车尾灯上，就发生反射现象，从而我们就看到了光，并以为光好像是从尾灯内发出的．又因为尾灯自身的颜色是红的，有色的不透明体反射与它颜色相同的光，所以，无论外界有多少种颜色的光射到尾灯上，它只反射红光，我们看到的光就是红色的了。
（1）尾灯内究竟有没有灯泡呢？答：________。
（2）自行车尾灯是靠________________发出红光的。
（3）请你在右边的线框内画出与（2）相关的示意图。

（4）你还有什么相关问题或建议？
__________________________________________。






【参考答案】
知识点睛
同种均匀介质
影子、小孔成像、日食、月食
（1）太阳，地球，同一直线上
日全食，日偏食，日环食
（2）太阳，月球，同一直线上
月全食，月偏食
（3）倒立，实像，无关，放大，缩小
利用激光挖隧道，皮影，射击描准
三线共面，两线分居，两角相等
入射光线，入射点，法线，反射光线，入射角，反射角，反射面
都遵守光的反射定律
精讲精练
白糖水的密度不是均匀的

东，光的直线传播
D

B
（1）物体通过小孔做所成的像与孔形状无关
（2）所成的像的形状由物体的形状决定
（3）光的直线传播
（4）太阳
（1）先听到雷声后看到闪电（2）我们开灯后，我们会看到房间逐渐变亮
（1）相同点：都能在空气中传播；都能反射；都可以传递能量；都是一种波等
（2）不同点：光可以在真空中传播，声音不能在真空中传播；声音和光的传播速度不同；光是电磁波，声音不是电磁波等
1360m
B
D
A
（1）D（2）垂直（3）同一平面内（4）让光线沿着纸板上已经画出的一条反射光线射到平面镜上的O点，观察反射光线是否与原入射光线重合；选择其他反射光线，重复上述步骤（5）①显示光路②看反射光线和入射光线是否在同一平面
上升
低
D






5



（1）无
（2）光的反射
（3）





10
