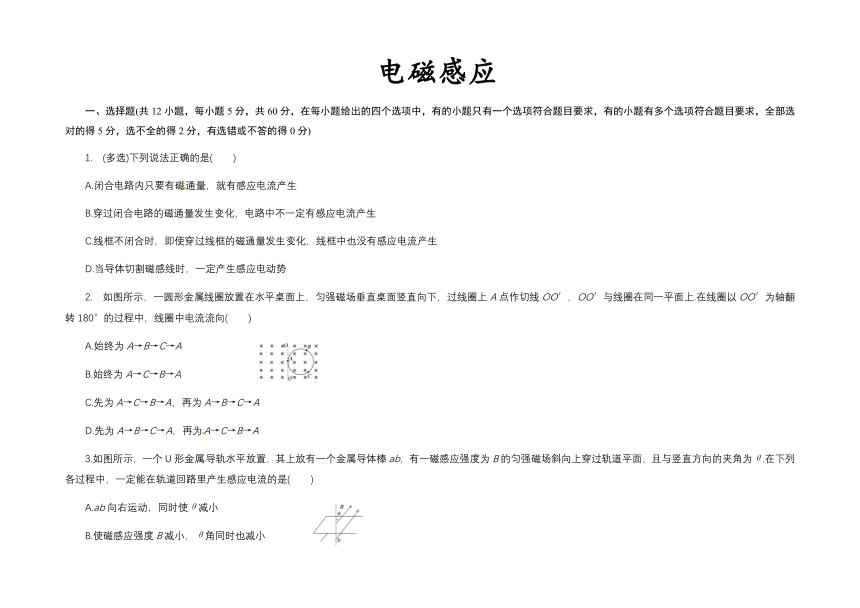

电磁感应
一、选择题(共12小题，每小题5分，共60分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有的小题有多个选项符合题目要求，全部选对的得5分，选不全的得2分，有选错或不答的得0分)
1.　(多选)下列说法正确的是(　　)
A.闭合电路内只要有磁通量，就有感应电流产生
B.穿过闭合电路的磁通量发生变化，电路中不一定有感应电流产生
C.线框不闭合时，即使穿过线框的磁通量发生变化，线框中也没有感应电流产生
D.当导体切割磁感线时，一定产生感应电动势
2.　如图所示，一圆形金属线圈放置在水平桌面上，匀强磁场垂直桌面竖直向下，过线圈上A点作切线OO′，OO′与线圈在同一平面上.在线圈以OO′为轴翻转180°的过程中，线圈中电流流向(　　)
A.始终为A→B→C→A
B.始终为A→C→B→A
C.先为A→C→B→A，再为A→B→C→A
D.先为A→B→C→A，再为A→C→B→A
3.如图所示，一个U形金属导轨水平放置，其上放有一个金属导体棒ab，有一磁感应强度为B的匀强磁场斜向上穿过轨道平面，且与竖直方向的夹角为θ.在下列各过程中，一定能在轨道回路里产生感应电流的是(　　)
A.ab向右运动，同时使θ减小
B.使磁感应强度B减小，θ角同时也减小
C.ab向左运动，同时增大磁感应强度B
D.ab向右运动，同时增大磁感应强度B和θ角(0°<θ<90°)
4.　(多选)如图所示，水平面内有两条相互垂直且彼此绝缘的通电长直导线，以它们为坐标轴构成一个平面直角坐标系.四个相同的圆形闭合线圈在四个象限内完全对称放置，两直导线中的电流大小与变化情况完全相同，电流方向如图中所示，当两直导线中的电流都增大时，四个线圈a、b、c、d中感应电流的情况是(　　)
A.线圈a中有感应电流
B.线圈b中有感应电流
C.线圈c中无感应电流
D.线圈d中无感应电流
5.如图，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直，金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T位于回路围成的区域内，线框与导轨共面.现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是(　　)
A.PQRS中沿顺时针方向，T中沿逆时针方向
B.PQRS中沿顺时针方向，T中沿顺时针方向
C.PQRS中沿逆时针方向，T中沿逆时针方向
D.PQRS中沿逆时针方向，T中沿顺时针方向
6.如图甲所示，长直导线与闭合金属线框位于同一平面内，长直导线中的电流i随时间t的变化关系如图乙所示.在0～时间内，直导线中电流向上，则在～T时间内，线框中感应电流的方向与所受安培力的合力方向分别是(　　)
A.顺时针，向左
B.逆时针，向右
C.顺时针，向右
D.逆时针，向左

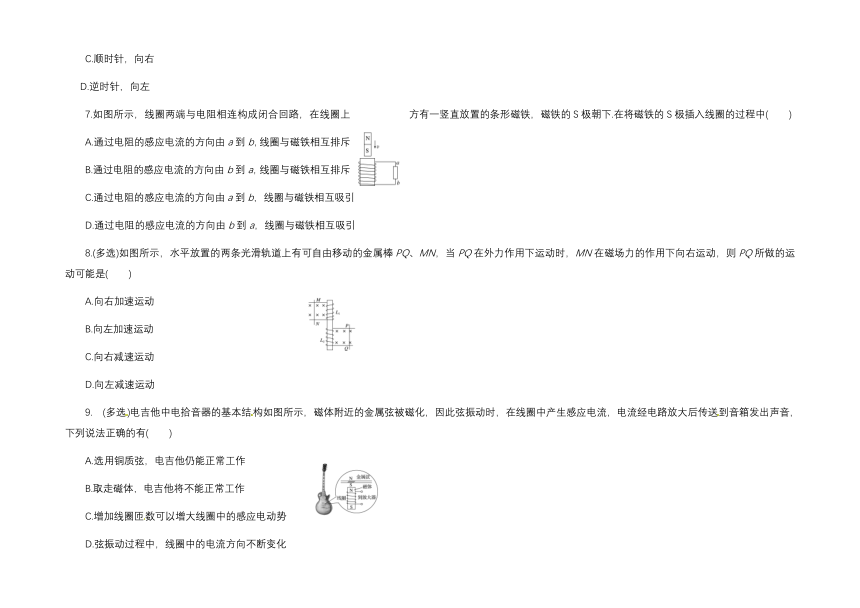

7.如图所示，线圈两端与电阻相连构成闭合回路，在线圈上方有一竖直放置的条形磁铁，磁铁的S极朝下.在将磁铁的S极插入线圈的过程中(　　)
A.通过电阻的感应电流的方向由a到b，线圈与磁铁相互排斥
B.通过电阻的感应电流的方向由b到a，线圈与磁铁相互排斥
C.通过电阻的感应电流的方向由a到b，线圈与磁铁相互吸引
D.通过电阻的感应电流的方向由b到a，线圈与磁铁相互吸引
8.(多选)如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，当PQ在外力作用下运动时，MN在磁场力的作用下向右运动，则PQ所做的运动可能是(　　)
A.向右加速运动
B.向左加速运动
C.向右减速运动
D.向左减速运动
9.　(多选)电吉他中电拾音器的基本结构如图所示，磁体附近的金属弦被磁化，因此弦振动时，在线圈中产生感应电流，电流经电路放大后传送到音箱发出声音，下列说法正确的有(　　)
A.选用铜质弦，电吉他仍能正常工作
B.取走磁体，电吉他将不能正常工作
C.增加线圈匝数可以增大线圈中的感应电动势
D.弦振动过程中，线圈中的电流方向不断变化

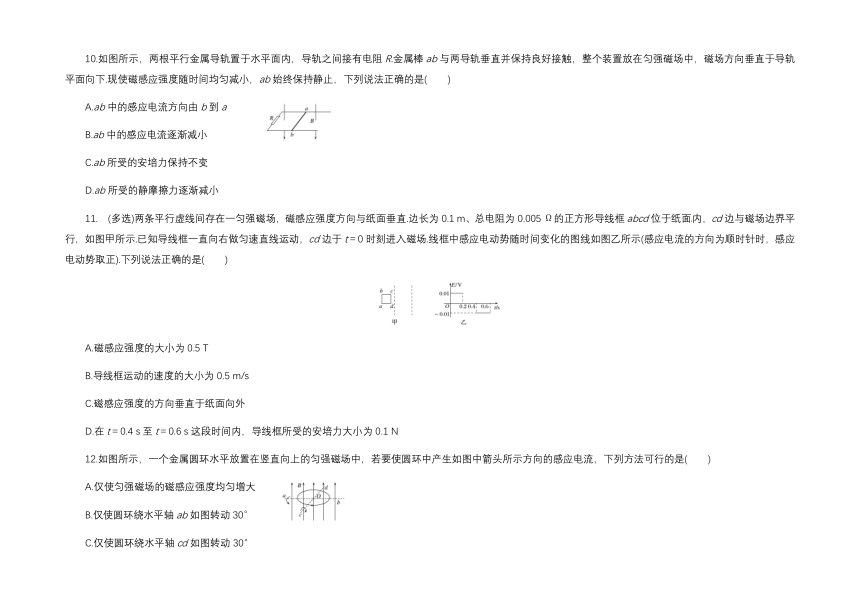

10.如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R.金属棒ab与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下.现使磁感应强度随时间均匀减小，ab始终保持静止，下列说法正确的是(　　)
A.ab中的感应电流方向由b到a
B.ab中的感应电流逐渐减小
C.ab所受的安培力保持不变
D.ab所受的静摩擦力逐渐减小
11.　(多选)两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直.边长为0.1 m、总电阻为0.005 Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图甲所示.已知导线框一直向右做匀速直线运动，cd边于t＝0时刻进入磁场.线框中感应电动势随时间变化的图线如图乙所示(感应电流的方向为顺时针时，感应电动势取正).下列说法正确的是(　　)
A.磁感应强度的大小为0.5 T
B.导线框运动的速度的大小为0.5 m/s
C.磁感应强度的方向垂直于纸面向外
D.在t＝0.4 s至t＝0.6 s这段时间内，导线框所受的安培力大小为0.1 N
12.如图所示，一个金属圆环水平放置在竖直向上的匀强磁场中，若要使圆环中产生如图中箭头所示方向的感应电流，下列方法可行的是(　　)
A.仅使匀强磁场的磁感应强度均匀增大
B.仅使圆环绕水平轴ab如图转动30°
C.仅使圆环绕水平轴cd如图转动30°
D.保持圆环水平并仅使其绕过圆心的竖直轴转动
二、论述·计算题(共4小题，共40分。解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位)

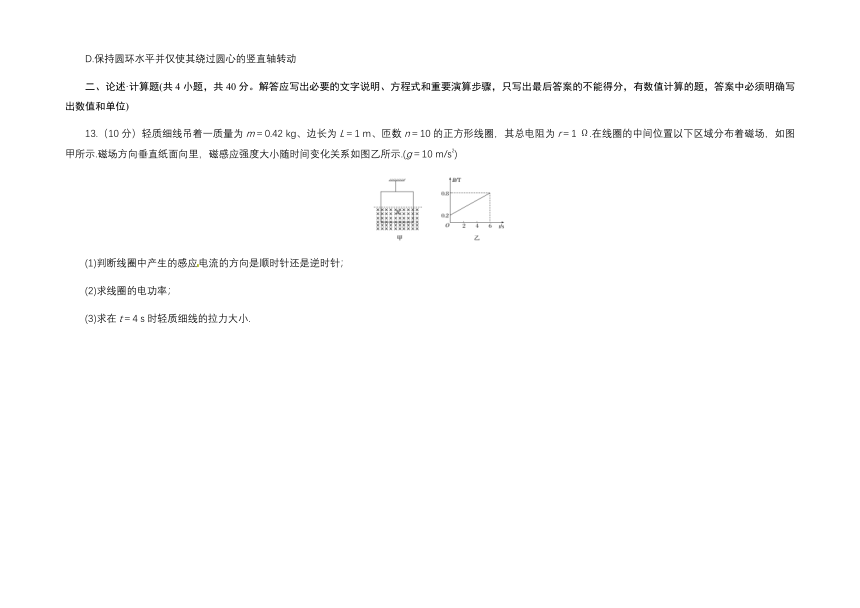

13.（10分）轻质细线吊着一质量为m＝0.42 kg、边长为L＝1 m、匝数n＝10的正方形线圈，其总电阻为r＝1 Ω.在线圈的中间位置以下区域分布着磁场，如图甲所示.磁场方向垂直纸面向里，磁感应强度大小随时间变化关系如图乙所示.(g＝10 m/s2)
(1)判断线圈中产生的感应电流的方向是顺时针还是逆时针；
(2)求线圈的电功率；
(3)求在t＝4 s时轻质细线的拉力大小.
14.（10分）如图甲所示，一个电阻值为R、匝数为n的圆形金属线圈与阻值为2R的电阻R1连接成闭合回路.线圈的半径为r1，在线圈中半径为r2的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图线如图乙所示.图线与横、纵轴的截距分别为t0和B0，导线的电阻不计.求0至t1时间内
(1)通过电阻R1的电流大小和方向；
(2)通过电阻R1的电荷量q和产生的热量Q.
15.（10分）如图所示，MN、PQ是两根足够长的光滑平行金属导轨，导轨间距为d，导轨所在平面与水平面成θ角，M、P间接阻值为R的电阻.匀强磁场的方向与导轨所在平面垂直，磁感应强度大小为B.质量为m、阻值为r、长度为d的金属棒放在两导轨上，在平行于导轨的拉力作用下，以速度v匀速向上运动.已知金属棒与导轨始终垂直并且保持良好接触，重力加速度为g.求：
(1)金属棒产生的感应电动势E；
(2)通过电阻R的电流I；
(3)拉力F的大小.
16．（10分）如图所示，质量m1＝0.1 kg，电阻R1＝0.3 Ω，长度l＝0.4 m的导体棒ab横放在U形金属框架上．框架质量m2＝0.2 kg，放在绝缘水平面上，与水平面间的动摩擦因数μ＝0.2.相距0.4 m的MM′、NN′相互平行，电阻不计且足够长．电阻R2＝0.1 Ω的MN垂直于MM′.整个装置处于竖直向上的匀强磁场中，磁感应强度B＝0.5 T．垂直于ab施加F＝2 N的水平恒力，ab从静止开始无摩擦地运动，始终与MM′、NN′保持良好接触．当ab运动到某处时，框架开始运动．设框架与水平面间最大静摩擦力等于滑动摩擦力，g取10 m/s2.
(1)求框架开始运动时ab速度v的大小；
(2)从ab开始运动到框架开始运动的过程中，MN上产生的热量Q＝0.1 J，求该过程ab位移x的大小．
答案与解析
1.答案　CD
2.答案　A
解析　在线圈以OO′为轴翻转0～90°的过程中，穿过线圈正面向里的磁通量逐渐减小，则感应电流产生的磁场垂直桌面向下，由楞次定律可知感应电流方向为A→B→C→A；线圈以OO′为轴翻转90°～180°的过程中，穿过线圈反面向里的磁通量逐渐增加，则感应电流产生的磁场垂直桌面向上，由楞次定律可知感应电流方向仍然为A→B→C→A，A正确.
3.答案　A
解析　设此时回路面积为S，据题意，磁通量Φ＝BScos θ，对A选项，S增大，θ减小，cos θ增大，则Φ增大，A正确.对B选项，B减小，θ减小，cos θ增大，Φ可能不变，B错误.对C选项，S减小，B增大，Φ可能不变，C错误.对D选项，S增大，B增大，θ增大，cos θ减小，Φ可能不变，D错误.故只有A正确.
4.答案　AD
5.答案　D
解析　金属杆PQ突然向右运动，在运动开始的瞬间，闭合回路PQRS中磁场方向垂直纸面向里，磁通量增大，由楞次定律可判断，闭合回路PQRS中感应电流产生的磁场垂直纸面向外，由安培定则可判断感应电流方向为逆时针；由于闭合回路PQRS中感应电流产生的磁场方向垂直纸面向外，与原磁场方向相反，则T中磁通量减小，由楞次定律可判断，T中感应电流产生的磁场方向垂直纸面向里，由安培定则可知T中感应电流方向为顺时针，选项D正确.
6.答案　B
解析　在0～时间内，直导线中电流向上，由题图乙知，在～T时间内，直导线电流方向也向上，根据安培定则知，导线右侧磁场的方向垂直纸面向里，电流逐渐增大，则磁场逐渐增强，根据楞次定律，金属线框中产生逆时针方向的感应电流.根据左手定则，金属线框左边受到的安培力方向向右，右边受到的安培力向左，离导线越近，磁场越强，则左边受到的安培力大于右边受到的安培力，所以金属线框所受安培力的合力方向向右，故B正确，A、C、D错误.
7.答案　A
解析　将磁铁的S极插入线圈的过程中，由楞次定律知，通过电阻的感应电流的方向由a到b，线圈与磁铁相互排斥.
8.答案　BC
解析　设PQ向右运动，用右手定则和安培定则判定可知穿过L1的磁感线方向向上.若PQ向右加速运动，则穿过L1的磁通量增加，用楞次定律判定可知通过MN的感应电流方向是N→M，对MN用左手定则判定，可知MN向左运动，可见A选项不正确.若PQ向右减速运动，则穿过L1的磁通量减少，用楞次定律判定可知通过MN的感应电流方向是M→N，对MN用左手定则判定，可知MN是向右运动，可见C正确.同理设PQ向左运动，用上述类似的方法可判定B正确，而D错误.
9.答案　BCD
解析　铜质弦为非磁性材料，不能被磁化，选用铜质弦，电吉他不能正常工作，A项错误；若取走磁体，金属弦不能被磁化，其振动时，不能在线圈中产生感应电动势，电吉他不能正常工作，B项正确；由E＝n可知，C项正确；弦振动过程中，穿过线圈的磁通量大小不断变化，由楞次定律可知，线圈中感应电流方向不断变化，D项正确.
10.答案　D
解析　金属棒ab、电阻R、导轨构成闭合回路，磁感应强度均匀减小(＝k为一定值)，则闭合回路中的磁通量减小，根据楞次定律，可知回路中产生顺时针方向的感应电流，ab中的电流方向由a到b，故A错误；根据法拉第电磁感应定律，感应电动势E＝＝＝kS，回路面积S不变，即感应电动势为定值，设ab的电阻为r，根据闭合电路欧姆定律I＝，所以ab中的电流大小不变，故B错误；安培力F＝BIL，电流大小和金属棒长度不变，磁感应强度减小，则安培力减小，故C错误；导体棒处于静止状态，所受合力为零，对其受力分析，水平方向静摩擦力Ff与安培力F等大反向，安培力减小，则静摩擦力减小，故D正确.
11.答案　BC
解析　由Et图象可知，导线框经过0.2 s全部进入磁场，则速度v＝＝ m/s＝0.5 m/s，选项B正确；由题图乙可知，E＝0.01 V，根据E＝Blv得，B＝＝ T＝0.2 T，选项A错误；根据右手定则及正方向的规定可知，磁感应强度的方向垂直于纸面向外，选项C正确；在t＝0.4 s至t＝0.6 s这段时间内，导线框中的感应电流I＝＝ A＝2 A, 所受的安培力大小为F＝BIl＝0.2×2×0.1 N＝0.04 N，选项D错误.
12.答案　A
解析　原磁场的方向向上，圆环中顺时针(从上向下看)方向的感应电流的磁场方向向下，与原磁场的方向相反，所以穿过圆环的磁通量应增大.仅使匀强磁场的磁感应强度均匀增大，穿过圆环的磁通量增大，根据楞次定律可知，圆环产生顺时针(从上向下看)方向的感应电流，选项A正确；仅使圆环绕水平轴ab或cd按题图所示方向转动30°，转动过程中穿过圆环的磁通量减小，根据楞次定律可知，圆环中产生逆时针(从上向下看)方向的感应电流，选项B、C错误；保持圆环水平并仅使其绕过圆心的竖直轴转动，穿过圆环的磁通量保持不变，不能产生感应电流，选项D错误.
13.答案　(1)逆时针　(2)0.25 W　(3)1.2 N
解析　(1)由楞次定律知感应电流的方向为逆时针方向.(2)由法拉第电磁感应定律得
E＝n＝n·L2＝0.5 V
则P＝＝0.25 W
(3)I＝＝0.5 A，F安＝nBIL
F安＋F线＝mg
联立解得F线＝1.2 N.
14.答案　(1)　方向从b到a　(2)
解析　(1)由题图乙分析可知，0至t1时间内有＝.
由法拉第电磁感应定律有E＝n＝n·S.
而S＝πr22，由闭合电路欧姆定律有I1＝.
联立以上各式解得I1＝.
由楞次定律可得电阻R1上的电流方向为从b到a.
(2)通过电阻R1上的电荷量
q＝I1t1＝.
电阻R1上产生的热量
Q＝IR1t1＝.
15.答案　(1)Bdv　(2)　(3)mgsin θ＋
解析　(1)根据法拉第电磁感应定律得E＝Bdv.
(2)根据闭合电路欧姆定律得I＝＝
(3)导体棒的受力情况如图所示，根据牛顿第二定律有F－F安－mgsin θ＝0，又因为F安＝BId＝，所以F＝mgsin θ＋.
16.答案　(1)6 m/s　(2)1.1 m
解析　(1)ab对框架的压力F1＝m1g
框架受水平面的支持力FN＝m2g＋F1
依题意，最大静摩擦力等于滑动摩擦力，则框架受到最大静摩擦力F2＝μFN
ab中的感应电动势E＝Blv
MN中电流I＝
MN受到的安培力F安＝IlB
框架开始运动时F安＝F2
由上述各式，代入数据解得v＝6 m/s
(2)闭合回路中产生的总热量Q总＝Q
由能量守恒定律，得Fx＝m1v2＋Q总
代入数据解得x＝1.1 m
