19.3 安全用电
人教版 九年级

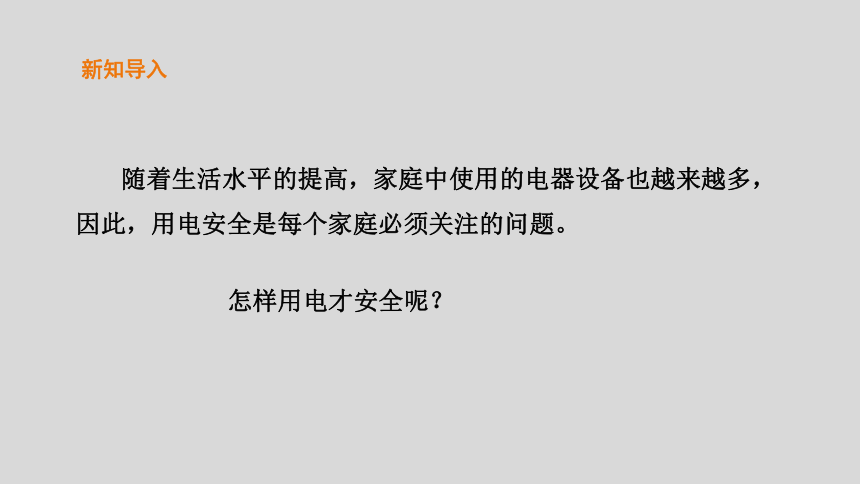

新知导入
随着生活水平的提高，家庭中使用的电器设备也越来越多，因此，用电安全是每个家庭必须关注的问题。
怎样用电才安全呢？
新知讲解
一、电压越高越危险
见过这些标志吗？
高压为什么危险？

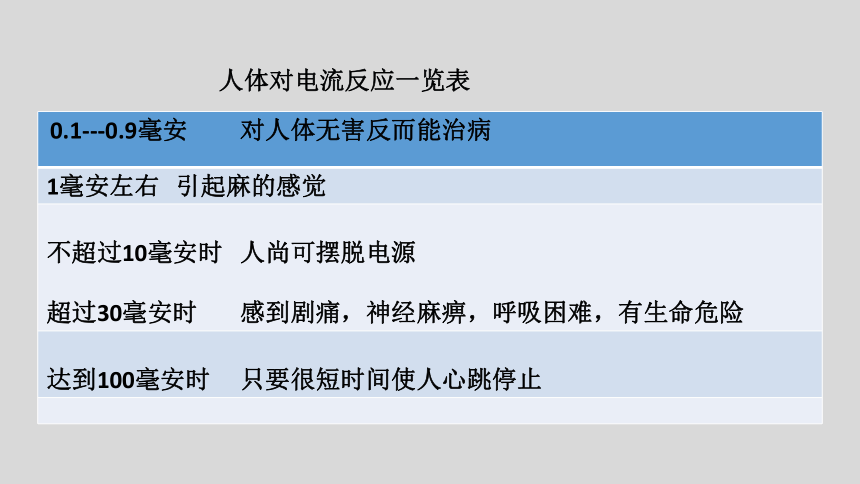

人体对电流反应一览表
0.1---0.9毫安 对人体无害反而能治病

1毫安左右 引起麻的感觉

不超过10毫安时 人尚可摆脱电源

超过30毫安时 感到剧痛，神经麻痹，呼吸困难，有生命危险

达到100毫安时 只要很短时间使人心跳停止

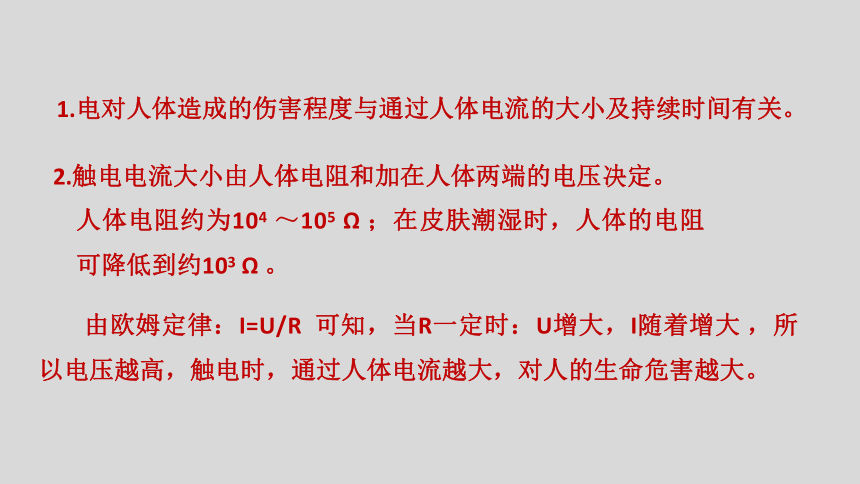

1.电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
2.触电电流大小由人体电阻和加在人体两端的电压决定。
由欧姆定律：I=U/R 可知，当R一定时：U增大，I随着增大 ，所以电压越高，触电时，通过人体电流越大，对人的生命危害越大。
人体电阻约为104 ～105 Ω ；在皮肤潮湿时，人体的电阻可降低到约103 Ω 。

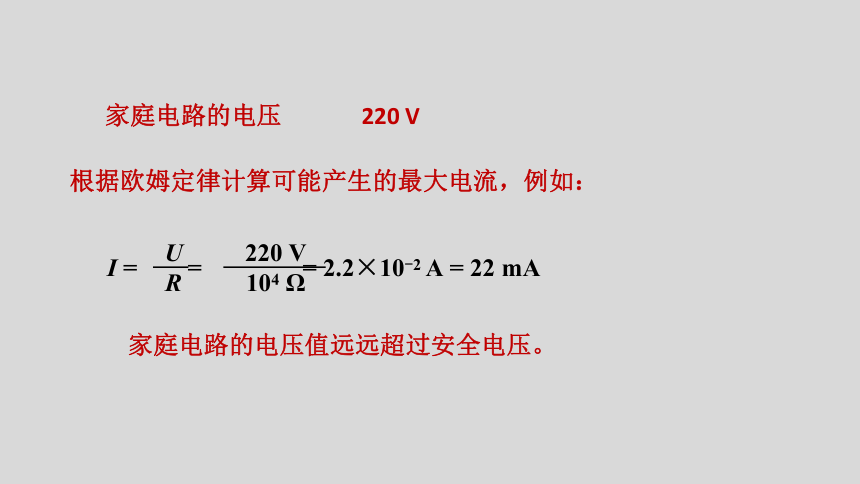

根据欧姆定律计算可能产生的最大电流，例如：
家庭电路的电压 220 V
家庭电路的电压值远远超过安全电压。
（1）触电的原因是什么？
（2）对人体安全的电压是多少？
(3)课本图19—3-2中，每一种情况是怎样触电的？

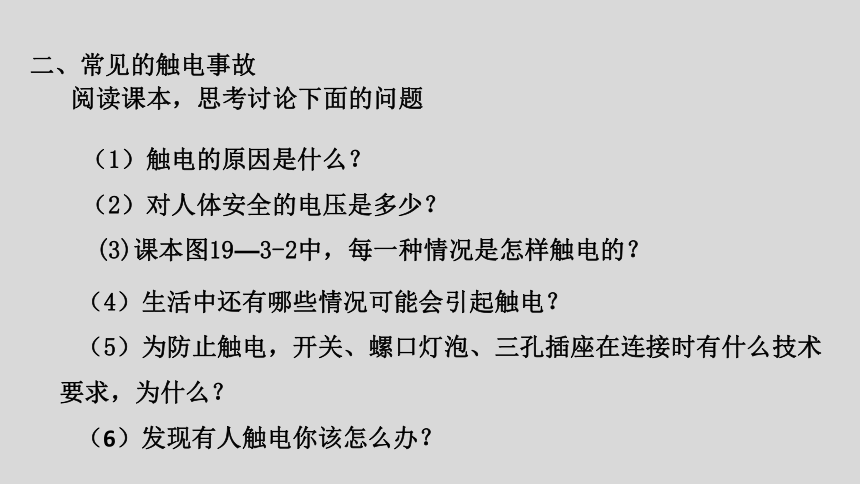

阅读课本，思考讨论下面的问题
（4）生活中还有哪些情况可能会引起触电？
（5）为防止触电，开关、螺口灯泡、三孔插座在连接时有什么技术要求，为什么？
二、常见的触电事故
（6）发现有人触电你该怎么办？

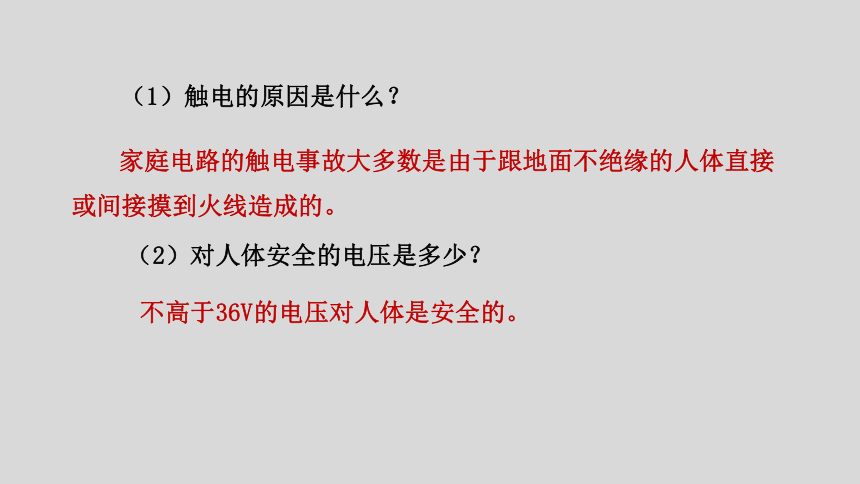

（1）触电的原因是什么？
（2）对人体安全的电压是多少？
家庭电路的触电事故大多数是由于跟地面不绝缘的人体直接或间接摸到火线造成的。
不高于36V的电压对人体是安全的。

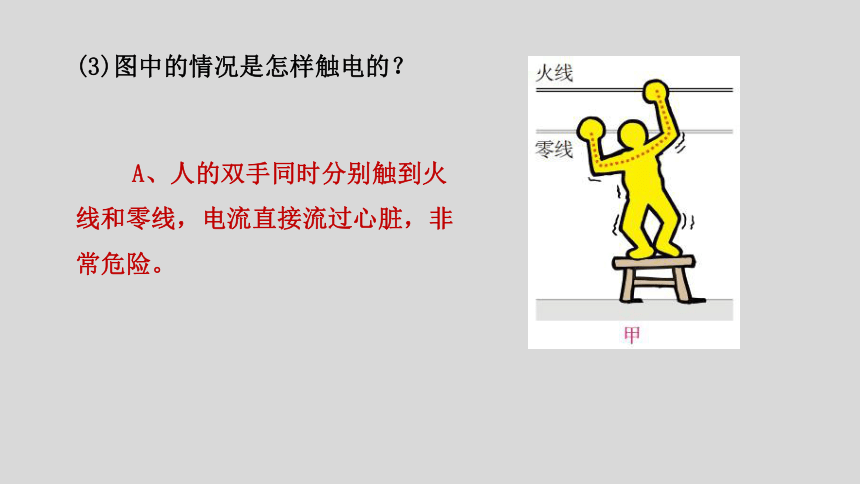

A、人的双手同时分别触到火线和零线，电流直接流过心脏，非常危险。

(3)图中的情况是怎样触电的？

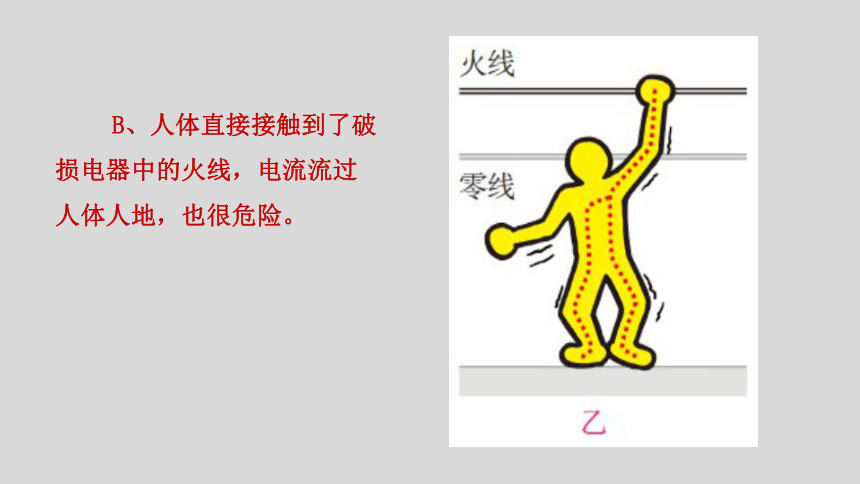

B、人体直接接触到了破损电器中的火线，电流流过人体人地，也很危险。
双线触电
单线触电
零线
火线
零线
火线
火线
人体
零线
大地

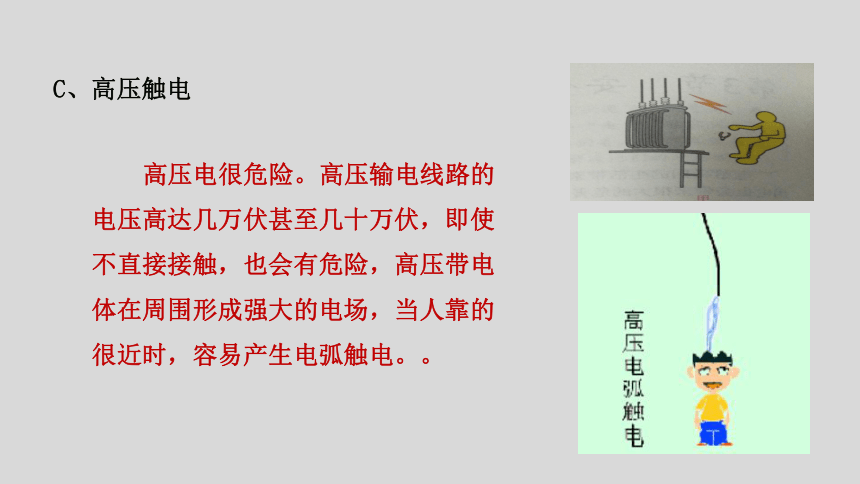

C、高压触电
高压电很危险。高压输电线路的电压高达几万伏甚至几十万伏，即使不直接接触，也会有危险，高压带电体在周围形成强大的电场，当人靠的很近时，容易产生电弧触电。。
当高压输电线落在地上，当人经过这个区域时，两脚之间存在相当高的电压，称做“跨步电压触电”。电流从一条腿流入，另一条腿流出，同样会发生触电事故

A、图示的几种情况会引起触电事故
（4）生活中还有哪些情况可能会引起触电？
用湿手关开关
在电线上晾衣服
用绝缘皮破损的元件
问题1：为什么不能用湿手触摸电器？
当人体用湿手触摸电器时，人体电阻变小，通过人体电流很大；同时用电器潮湿后，很容易变成导体，产生漏电等现象，造成触电事故。
问题2：电吹风为什么不可在浴室中使用？
潮湿的皮肤比干燥时电阻要小，若有电压存在电流会很大；浴室中水分多，电吹风易进水漏电，很危险！
家用电器或线路着火，要先切断电源，再用干粉灭火器灭火。切不可直接泼水灭火，否则人会触电，甚至会使电器爆炸伤人。

没有安全措施的插座安装过低，小孩好奇，玩耍时将手指塞进插座，造成触电事故。
电灯与开关串联，开关接在火线上
火线
零线
（5）为防止触电，开关、螺口灯泡、三孔插座在连接时有什么技术要求？
火线
零线
螺旋口灯泡螺旋接零线
接零线
接火线
接地线
三孔插座应有接地线
（6）发现有人触电你该怎么办？
发现有人触电要设法及时关断电源；或者用干燥的木棍等物将触电者与带电体分开，不要用手去直接救人。
　　 ● 不接触低压带电体，不靠近高压带电体；
　　● 更换灯泡、搬动电器前应断开电源开关；
　　● 不弄湿用电器，不损坏绝缘层；
　　● 保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
三、安全用电原则：
四、注意防雷
雷电是大气中一种剧烈的放电现象放电时电流可达几万安甚至十几万安，产生很强的光和声。强大的电流如果通过人体，会导致人立即死亡，如果通过树木、建筑物等，会使它们受到严重的破坏。所以高大的建筑物等要装有避雷装置，确保安全。
高大建筑物的顶部都有针状的金属物,通过很粗的金属线与大地相连，可以防雷，叫做避雷针。
防雷设施—避雷针
现代建筑上的避雷针
高压输电铁塔上的防雷导线
课堂练习
1.（菏泽中考）下列做法中，不符合安全用电要求的是（ ）
A.维修用电器时一定要切断电源
B.有金属外壳的用电器，金属外壳一定要接地
C.发现有人触电应先救人后断电
D.为了保证家庭电路安全，尽量不要同时使用多个大功率电器
C
2.（枣庄中考）电工维修电路有时需要带电操作，如图所示。以下操作不会发生触电事故的是（ ?? ）
A.甲站在绝缘凳上同时接触火线和零线
B.乙站在绝缘凳上仅接触火线
C.丙站在地上仅接触火线
D.丁站在地上同时接触火线和零线
B
3、（青岛中考）如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定的三孔插座。请把电路连接完整。
拓展提高
1．（威海中考）炎炎夏日，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是__________，请写出一条安全用电的注意事项
__________________________________。　
总功率过大
不要同时使用大功率用电器
2．（泰安中考）家庭电路中，下列操作符合要求的是（　　）
A．空气开关跳闸后，应立即合上
B．家庭电路的开关，接在零线或火线上都可以
C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
D．输电线进户后，应先接电能表
D
3．（福建中考）下列做法符合安全用电常识的是（　　）
A．使用冰箱时，金属外壳未接地
B．家庭电路中，开关接在零线上
C．检修电路时，未断开总开关
D．电线着火时，应先切断电源再救火
D
急救措施
安全用电原则
触电类型
安全用电
课堂总结
作业布置
人教版九年级物理第116页动手动脑学物理1、2、3题
