人教版八年级上册物理课件第五章第2节 生活中的透镜(27张PPT)

课件27张PPT。第五章　透镜及其应用八年级物理人教版·上册第2节 生活中的透镜新课引入

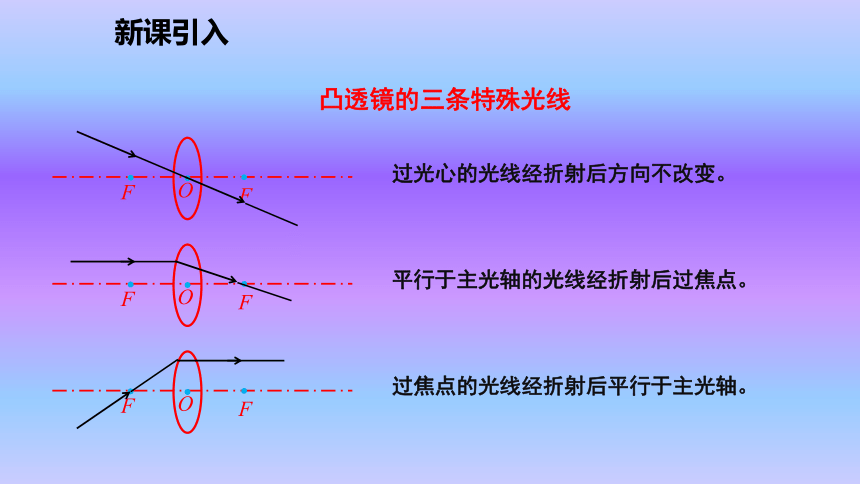

1.透镜可以分为____透镜和____透镜，它们都是利用___________来工作的光学器件，这两种透镜我们怎样区别出它们？2.上述两种透镜对光线分别有什么作用？3.对于上述的两种透镜，我们分别学习了三条特殊光线，下面我们来复习有关凸透镜的三条特殊光线：知识回顾：凸凹光的折射中间和边缘的厚薄对光线的作用凸透镜对光线有会聚作用，凹透镜对光线有发散作用。新课引入凸透镜的三条特殊光线过光心的光线经折射后方向不改变。平行于主光轴的光线经折射后过焦点。过焦点的光线经折射后平行于主光轴。新课引入
投影仪照相机放大镜日常生活中的透镜：学习目标
知识讲解
一、照相机1.照相机的结构：镜头：相当于一个凸透镜；
胶片：相当于光屏；调节控制系统。
①取景窗：观察所拍景物；
②光圈环：控制进入镜头的光的多少；
③调焦环：调节镜头到胶片间的距离，即像距；
④快门：控制曝光时间。知识讲解
2.照相机的原理：知识讲解
（1）照相机所成的像是缩小还是放大？像是正立还是倒立？像距与物距哪个大？
（2）照相机所成的像与物体位于凸透镜的同侧还是两侧？思考：3.照相机的成像特点：
（1）照相机成缩小、倒立的像。
（2）像距小于物距。
（3）像与物体位于凸透镜的两侧。　　为了便于摄影者观察，现代照相机利用光学或电子技术把倒立的像变成正立的。知识讲解
4.自制模型照相机：（1）卷：粗细相差很小的两个纸筒。
（2）粘：将透镜、半透明膜分别粘在两个纸筒上。
（3）套：将纸筒粘有半透明膜的一端插入另一纸筒。
（4）看：蜡烛火焰、照片等。强化训练小明同学去天安门旅游,先后两次用同一部相机拍摄了天安门城楼,所拍的照片如图所示,请问他是怎么做到的?他拍完第一张后，向天安门城楼走近，同时调整照相机的暗盒，使镜头远离底片（增大暗箱长度）。知识讲解
二、投影仪 把投影仪上的平面镜（反光镜）取下，投影片放到载物台上。调节镜头，在天花板上就能得到投影片上图案清晰的像。观察像的大小、正倒。1.投影仪的结构:（1）镜头相当于凸透镜；
（2）投影片相当于物体；
（3）屏幕相当于光屏。知识讲解
2.投影仪的原理:知识讲解
（1）投影仪所成的像是缩小还是放大？像是正立还是倒立？像距与物距哪个大？
（2）像与物体位于凸透镜的同侧还是异侧？思考：3.投影仪的成像特点：
（1）投影仪（或幻灯机）成放大、倒立的像。
（2）像距大于物距。
（3）像与物体位于凸透镜的两侧。强化训练
用投影仪投影胶片时，想使屏幕上的字大一点，可采用的方法是（ ）
A.使投影仪远离屏幕，同时将镜头移近胶片。
B.使投影仪靠近屏幕一些，同时将镜头远离胶片。
C.只需将投影仪远离屏幕。
D.只需将投影仪移近屏幕。A知识讲解
三、放大镜1.生活中常用的放大镜也是一个凸透镜，它是最常用的光学仪器之一。把放大镜放在物体跟眼睛之间，适当调整距离，我们就能看清物体的细微之处。2.放大镜的原理：知识讲解
（1）放大镜所在的像是缩小还是放大？像是正立还是倒立？
（2）像与物体位于透镜的同侧还是两侧？
思考：3.放大镜的成像特点：
（1）放大镜成放大、正立的像。
（2）像与物体位于凸透镜的同侧。强化训练李奶奶用放大镜看书时，觉得字太小，为将字的像大一些，正确的方法是（ ）
A.眼睛和书不动，让放大镜距离书稍远一些。
B.放大镜和书不动，让人眼距离放大镜稍近一些。
C.放大镜和书不动，让人眼距离放大镜稍近一些。
D.放大镜和书不动，让人眼距离放大镜稍远一些。A知识讲解
四、实像与虚像由实际光线会聚而成的,能呈现在光屏上。1.实像：　　实像是由实际光线会聚而成的，实像和物体分别位于凸透镜的两侧。知识讲解
由实际光线的反向延长线相交而形成,不能呈现在光屏上。人眼逆着出射光线可以看到虚像。2.虚像：　　光屏不能承接到所成的虚像，物和虚像在凸透镜同侧。知识讲解
实像与虚像的比较照相机
投影仪放大镜能不能分别位于凸透镜两侧都位于凸透镜同侧强化训练照相机、投影仪、放大镜、平面镜，它们所成的像是虚象还是实像？照相机所成的是实像投影仪所成的是实像放大镜所成的是虚像平面镜所成的是虚像知识总结1.在使用投影仪时，投影片离投影仪镜头的距离比较 （选填“远或近”），投影片上的画面在屏幕上形成 （选填“正立或倒立”）、放大的 （选填“实或虚”）像。近倒立实目标测试2.照相机镜头相当于一个_________，来自物体的光经过镜头后会聚在胶卷上，形成一个________（选填“放大或缩小”）的 像（选填“实或虚”）。凸透镜缩小实目标测试3.清晨，小草的露珠下面的叶脉看起来比较大，这是露珠产生了______镜的功能，形成了放大的______像，这是由于光的______射现象的结果。放大虚折目标测试4.下列不属于透镜在日常生活中应用的是（ ）
A．照相机 B．放大镜 C．投影仪 D．潜望镜D目标测试5.关于实像和虚像，说法错误的是（ ）
A.实像是由实际光线会聚而成的，虚像是由发散光线的反向延长线会聚而成的
B.实像都是由光的折射形成的，虚像都是由光的反射形成的
C.实像能用眼睛看，能显示在光屏上；虚像能用眼睛看到，但不能显示在光屏上
D.实像一定是倒立的，虚像一定是正立的B目标测试
