16.4变阻器 课时练习（知识清单＋基础达标＋能力提升＋答案）

中小学教育资源及组卷应用平台

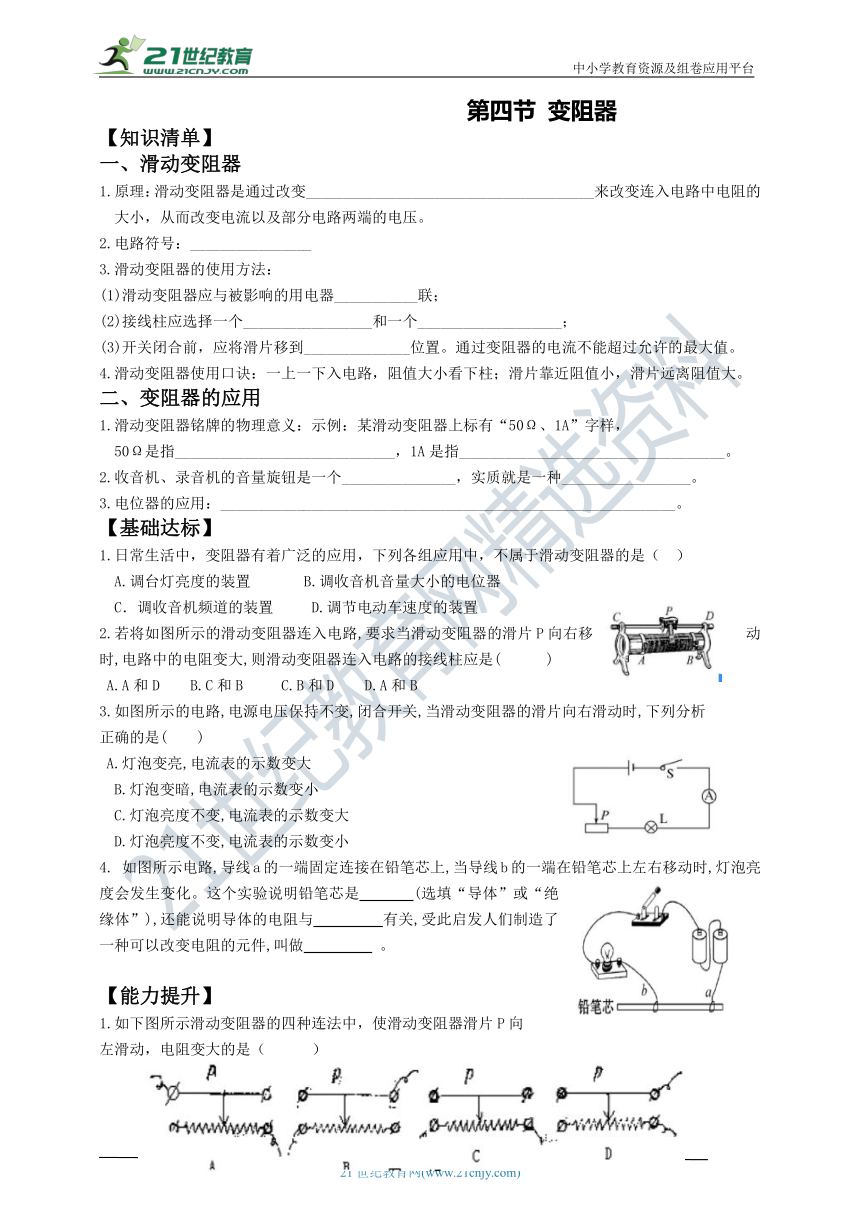

第四节 变阻器
【知识清单】
一、滑动变阻器
1.原理：滑动变阻器是通过改变______________________________________来改变连入电路中电阻的大小，从而改变电流以及部分电路两端的电压。
2.电路符号：________________
3.滑动变阻器的使用方法：
(1)滑动变阻器应与被影响的用电器___________联；
(2)接线柱应选择一个_________________和一个___________________；
(3)开关闭合前，应将滑片移到______________位置。通过变阻器的电流不能超过允许的最大值。
4.滑动变阻器使用口诀：一上一下入电路，阻值大小看下柱；滑片靠近阻值小，滑片远离阻值大。
二、变阻器的应用
1.滑动变阻器铭牌的物理意义：示例：某滑动变阻器上标有“50Ω、1A”字样，
50Ω是指_____________________________，1A是指___________________________________。
2.收音机、录音机的音量旋钮是一个_______________，实质就是一种_________________。
3.电位器的应用：____________________________________________________________。
【基础达标】
1.日常生活中，变阻器有着广泛的应用，下列各组应用中，不属于滑动变阻器的是（??）?
A.调台灯亮度的装置?????? B.调收音机音量大小的电位器?
C．调收音机频道的装置?????D.调节电动车速度的装置
2.若将如图所示的滑动变阻器连入电路,要求当滑动变阻器的滑片P向右移动时,电路中的电阻变大,则滑动变阻器连入电路的接线柱应是( )?
?A.A和D????B.C和B? C.B和D????D.A和B?
3.如图所示的电路,电源电压保持不变,闭合开关,当滑动变阻器的滑片向右滑动时,下列分析?
正确的是(? ?)?
?A.灯泡变亮,电流表的示数变大?
B.灯泡变暗,电流表的示数变小?
C.灯泡亮度不变,电流表的示数变大?
D.灯泡亮度不变,电流表的示数变小?
4. 如图所示电路,导线a的一端固定连接在铅笔芯上,当导线b的一端在铅笔芯上左右移动时,灯泡亮度会发生变化。这个实验说明铅笔芯是? (选填“导体”或“绝缘体”),还能说明导体的电阻与? ?有关,受此启发人们制造了一种可以改变电阻的元件,叫做 ? 。

【能力提升】
1.如下图所示滑动变阻器的四种连法中，使滑动变阻器滑片P向?
左滑动，电阻变大的是（ ）

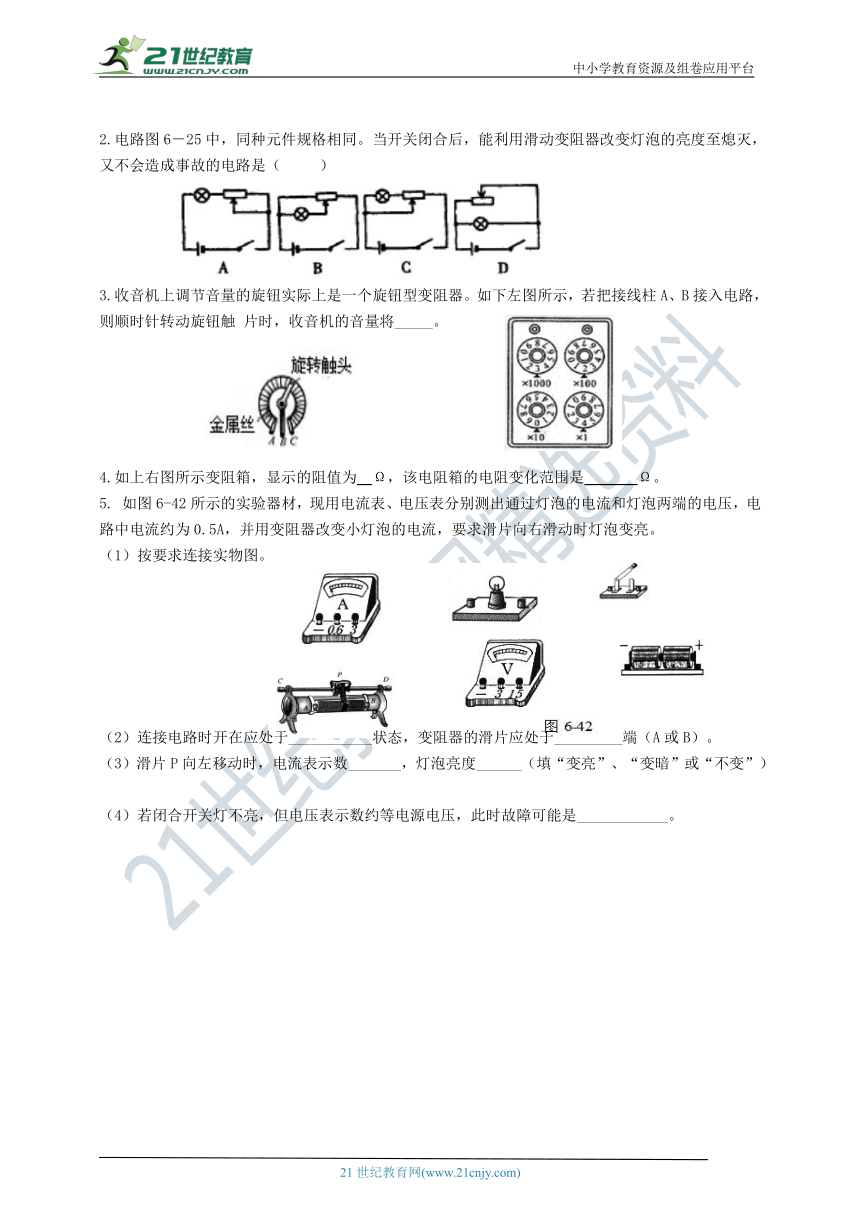

2.电路图6－25中，同种元件规格相同。当开关闭合后，能利用滑动变阻器改变灯泡的亮度至熄灭，又不会造成事故的电路是（ ）




3.收音机上调节音量的旋钮实际上是一个旋钮型变阻器。如下左图所示，若把接线柱A、B接入电路，则顺时针转动旋钮触?片时，收音机的音量将_____。





4.如上右图所示变阻箱，显示的阻值为??Ω，该电阻箱的电阻变化范围是???????Ω。
5. 如图6-42所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。?
（1）按要求连接实物图。????????????????????????






（2）连接电路时开在应处于___________状态，变阻器的滑片应处于_________端（A或B）。
（3）滑片P向左移动时，电流表示数_______，灯泡亮度______（填“变亮”、“变暗”或“不变”）?
（4）若闭合开关灯不亮，但电压表示数约等电源电压，此时故障可能是____________。?















答案解析
知识清单
一、滑动变阻器
1、接入电路中电阻线的长度
3、（1）串 （2）上接线柱 下接线柱 （3）阻值最大
二、变阻器的应用
1、最大电阻为50Ω 流过的最大电流是1A
2、电位器 变阻器
3、可调亮度的电灯、可调温度的电热毯，电饭锅
基础达标
1、 D
2、 A
3、 A
4、 导体 长度 变阻器
能力提升
1、 A
2、 B
3、 变小
4、 3204 0---9999
5、 （2）断开 B
（3）变大 变亮
（4）小灯泡断路
