(共34张PPT)
第一章 第四节
地 形 图 的 判 读（复习）

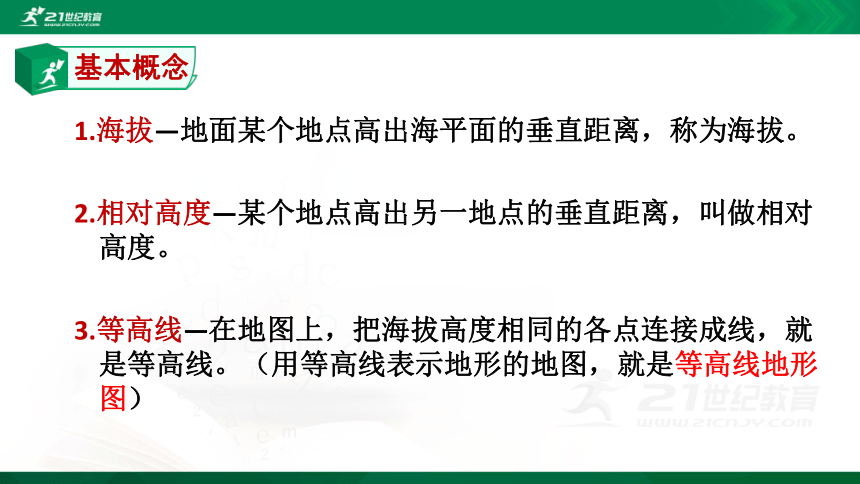

1.海拔—地面某个地点高出海平面的垂直距离，称为海拔。
2.相对高度—某个地点高出另一地点的垂直距离，叫做相对高度。
3.等高线—在地图上，把海拔高度相同的各点连接成线，就是等高线。（用等高线表示地形的地图，就是等高线地形图）
基本概念

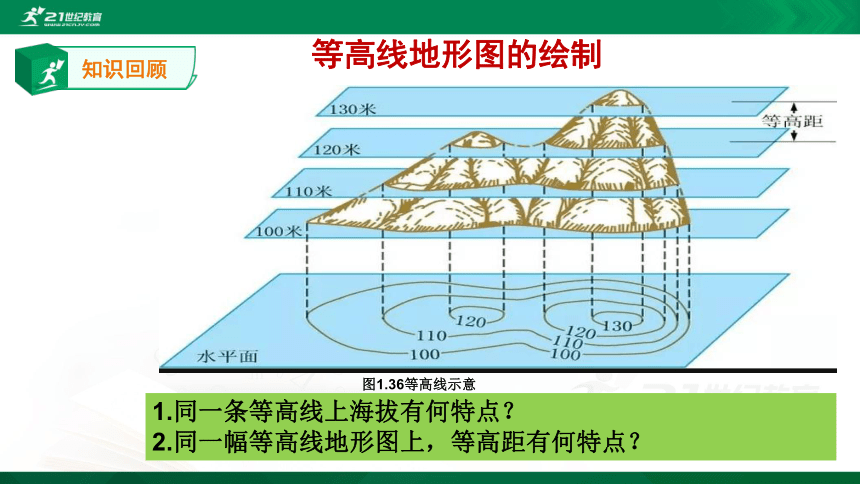

图1.36等高线示意
1.同一条等高线上海拔有何特点？
2.同一幅等高线地形图上，等高距有何特点？
等高线地形图的绘制
知识回顾
山

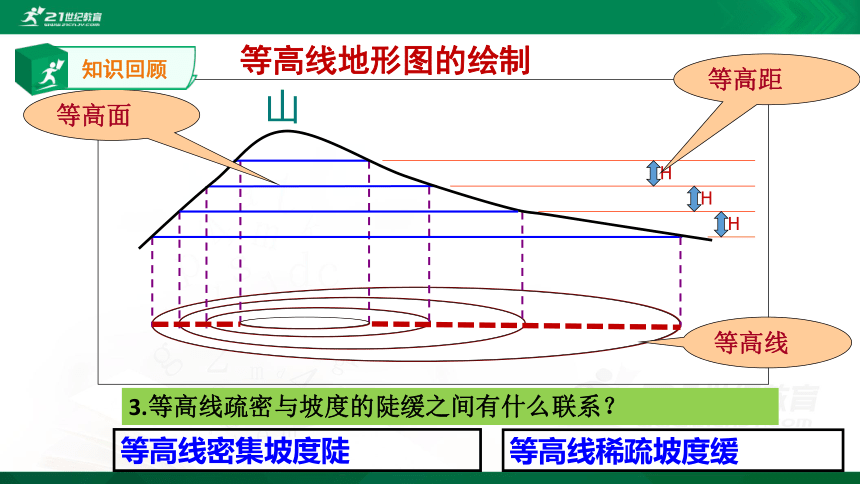

等高线地形图的绘制
H
H
H
等高面
等高距
等高线
等高线稀疏坡度缓
等高线密集坡度陡
3.等高线疏密与坡度的陡缓之间有什么联系？
知识回顾
1500
1000
500

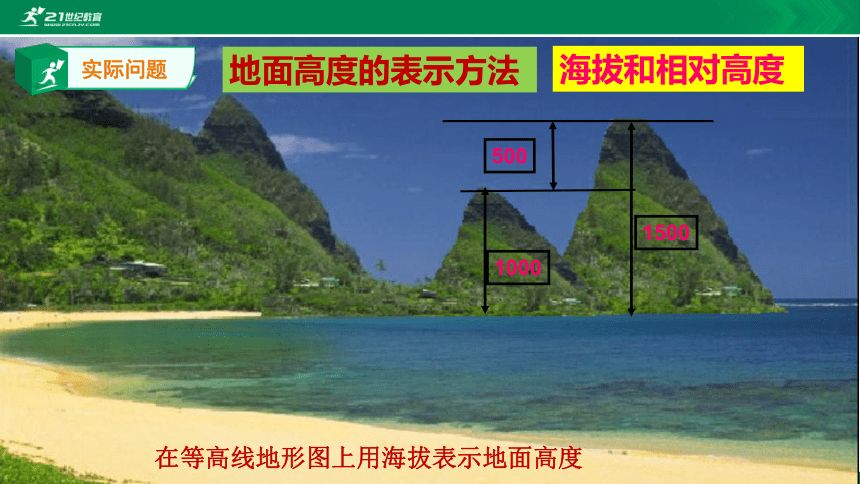

海拔和相对高度
地面高度的表示方法
在等高线地形图上用海拔表示地面高度
实际问题
概念应用

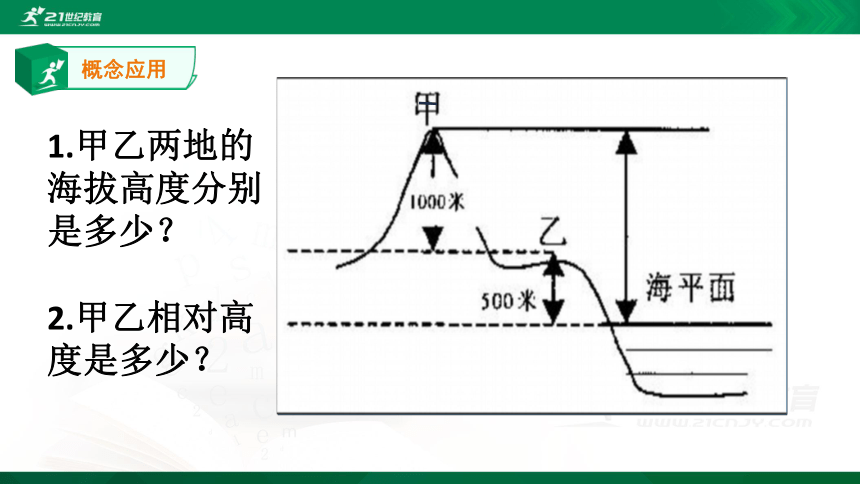

1.甲乙两地的海拔高度分别是多少？
2.甲乙相对高度是多少？

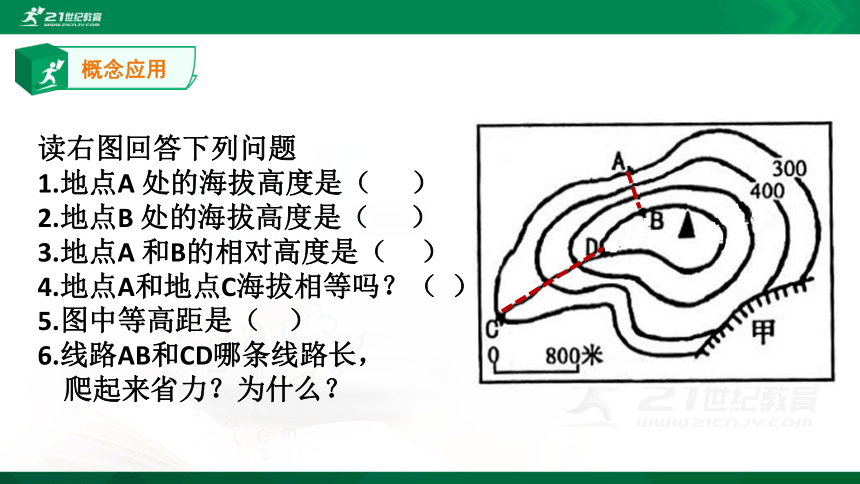

读右图回答下列问题
1.地点A 处的海拔高度是（ ）
2.地点B 处的海拔高度是（ ）
3.地点A 和B的相对高度是（ ）
4.地点A和地点C海拔相等吗？（ ）
5.图中等高距是（ ）
6.线路AB和CD哪条线路长，
爬起来省力？为什么？
概念应用

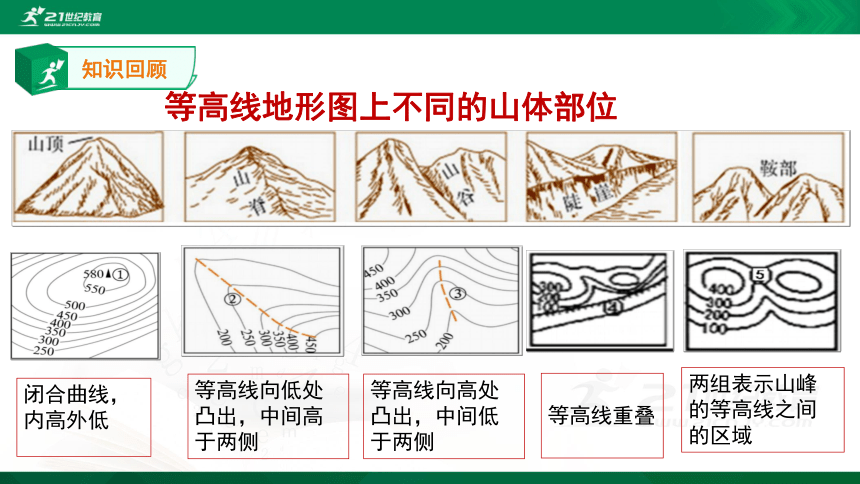

等高线地形图上不同的山体部位
等高线向高处凸出，中间低于两侧
两组表示山峰的等高线之间的区域
闭合曲线，内高外低
等高线向低处凸出，中间高于两侧
等高线重叠
知识回顾
A
B
D
E
C

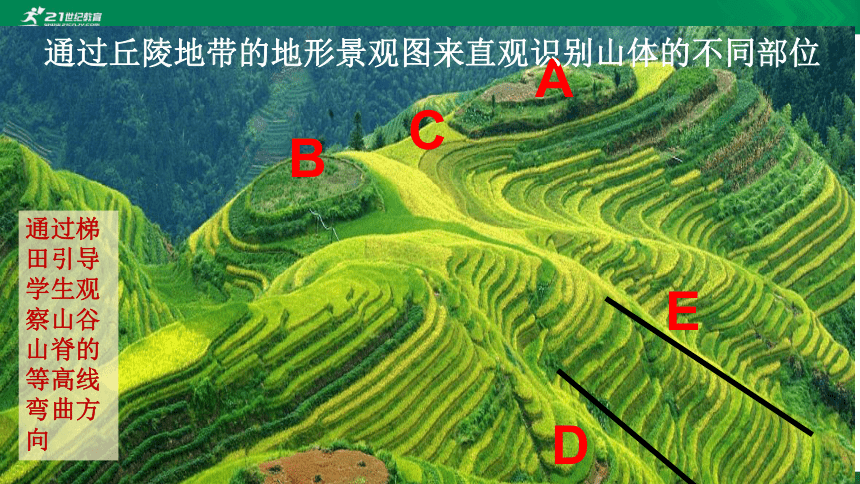

通过丘陵地带的地形景观图来直观识别山体的不同部位
通过梯田引导学生观察山谷山脊的等高线弯曲方向
40
40
等高线向低处弯曲为山脊
等高线向高处弯曲为山谷
80
低凸为脊 高凸为谷
怎样区分 山脊和山谷呢？
山 脊
山 谷

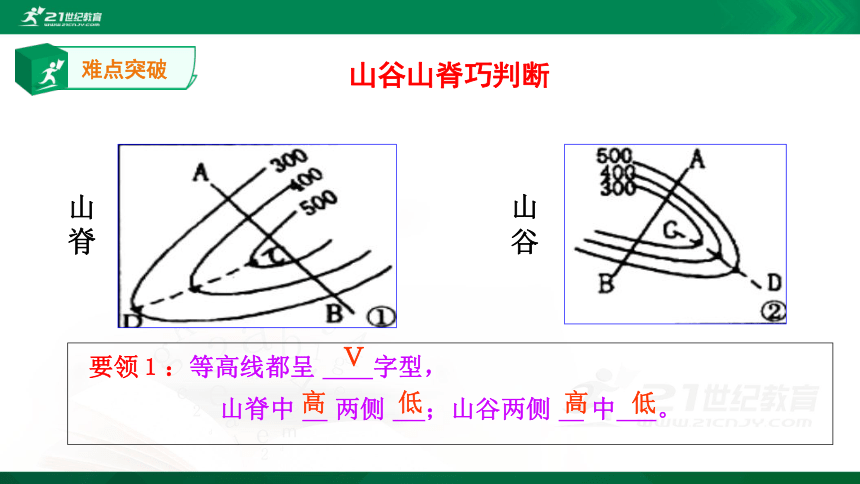

山谷山脊巧判断
Ｖ
山脊中 两侧 ；山谷两侧 中 。
难点突破
穿越法
山谷
山脊
山谷山脊巧判断
难点突破
山 脊
山 谷
山谷山脊巧判断
流水法
难点突破
陡崖
等深线
在海洋或湖泊中，相同深度的各点连结成封闭曲线，按比例缩小后垂直投影到平面上，所形成的曲线，称为等深线。在同一条等深线上各点深度相等.
概念讲解
一般规律是：
绿色表示 ；
蓝色表示 ；
黄色表示 ；
褐色表示 ；
白色表示 。
平原
海洋
高原、山地、丘陵
高山
雪线以上
分层设色地形图
可以通过地面不同的颜色来判断地面的高低。
知识回顾
陆地表面的五种地形的比较
平原
高原
丘陵
盆地
知识回顾
1.在地形图上画出直线AB。
知识回顾
地形剖面图的绘制
等高线地形图 分层设色地形图 地形剖面图
三种地图有什么关系？
各有什么优缺点？
分析评价
1.判断下列等高线图所代表的山地的各部分的名称。
基础过关
2.判断下列等高线图所代表的山地的各部分的名称。
基础过关
Ａ
Ｃ
Ｄ
Ｂ
3.试一试：下列哪些是山谷 （ ）
ＡＤ
基础过关
4.下列四图中，表示河流流向正确的是（ ）
Ｄ
典型习题
（2）A点的海拔是 米。
（3）沿AB线路和沿CD线路爬到山项，坡度较 陡是 。
（4）将线段比例尺改用文字式，图上1厘米代表实际距离
米。
1、读右图，完成下列问题。
（1）甲处地形部位是
。
陡崖
300
AB线路
800
素养提升
（2）在E、F两地山坡中， 坡度较陡的是 ， 其理由是 。
（3）在图中字母处，最适合修水库大坝的是 处。
（4）王村在李庄的 方向，李庄距G处的图上距离是3.5厘米，则实地距离是 千米。
??2、读图，回答问题：
（1）写出地形部位名称：
B C ，
D I 。
陡崖
鞍部
山顶
山谷
F山坡
F山坡等高线密集
G
西南
17.5
素养提升
3、图中四条河流中，水速最慢的是 （ ）
a
河流中分布有瀑布的是 （ ）
c
素养提升
4、图中Ａ为 地形区，理由是
.
盆地
A
从等高线的数值来看，四周高，中间低
素养提升
１
5、当地政府准备在此修一座水库，则坝址应选（ ）
A、1-2 B、1-3 C、2-3 D、2-4
２
３
４
Ｃ
素养提升
友情提示：水库大坝一般选在河谷、山谷的狭窄地区。
素养提升
甲
乙
6、计划修建一条甲村到乙村的公路应选择蓝色方
案，还是绿色方案，为什么？
100
200
素养提升
提示：公路、铁路线建设一般沿等高线走，
１、减少施工难度；
２、减少修路的工程量；
３、道路平坦,利于车辆行驶
４、不易造成水土流失
知识拓展
③以王村为基点，丁山的相对高度是????? 米。已知王村气温是10℃，按大气温度随海拔高度升高而降低的一般规律，丁山的气温应是?????? ℃。
巩固练习：下面是一幅1：200000地形图，判读后回答：
①三地所在位置的地形名称：
余村：???????? ，李村：??????? ，
气象哨:? 。
④从王村修建公路到余村，有甲乙两种方案，你认为哪种方案好，为什么？
②气象哨建在王村不建在余村的理由是_
_____________________。
山谷
乙
鞍部
王村在山脊，气象哨应建在山脊，地势较高，便于观测
650
6.1
乙方案好，因为乙通过路线的坡度平缓，施工较易。
甲
(海拔升高100米，温度下降0.6摄氏度)
山脊
素养提升
