18.1 电能 电功
第十八章 电功率
一、电能——来源

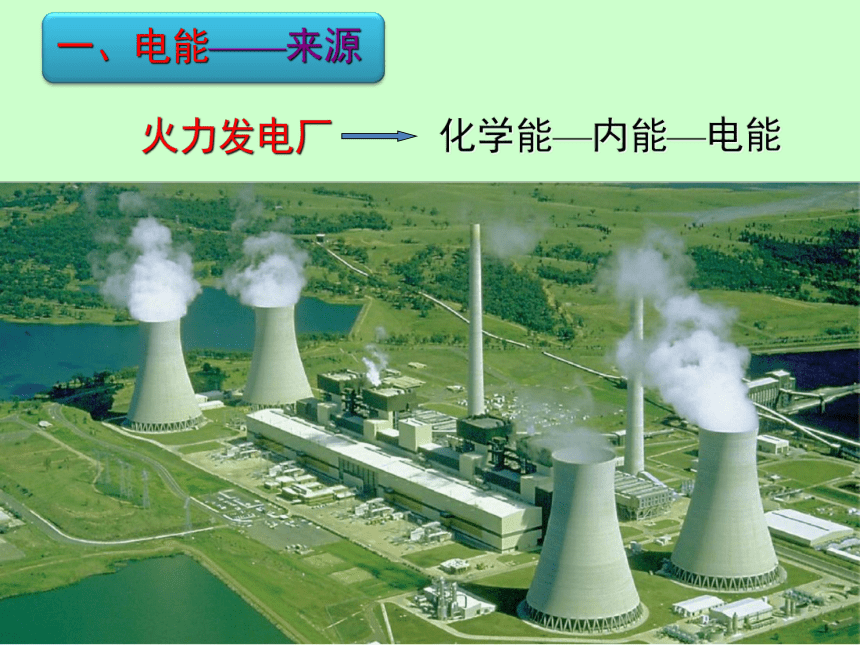

火力发电厂
化学能—内能—电能

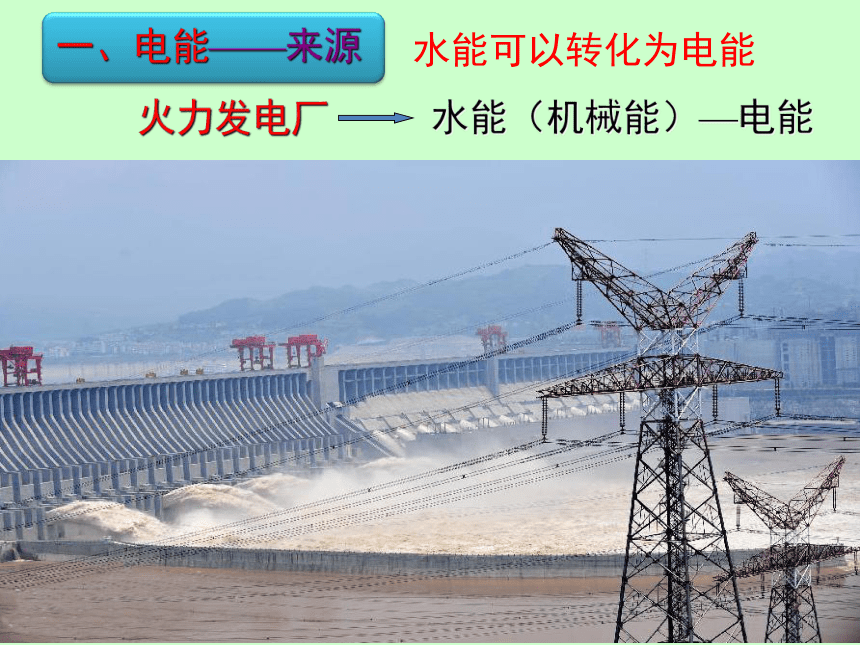

水能可以转化为电能
水能（机械能）—电能
一、电能——来源
火力发电厂

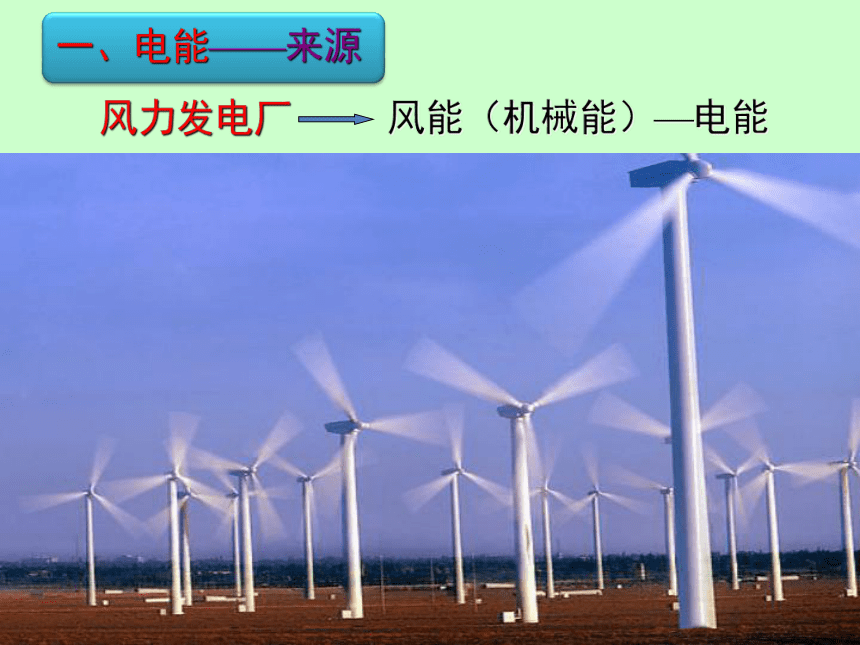

风能（机械能）—电能
一、电能——来源
风力发电厂

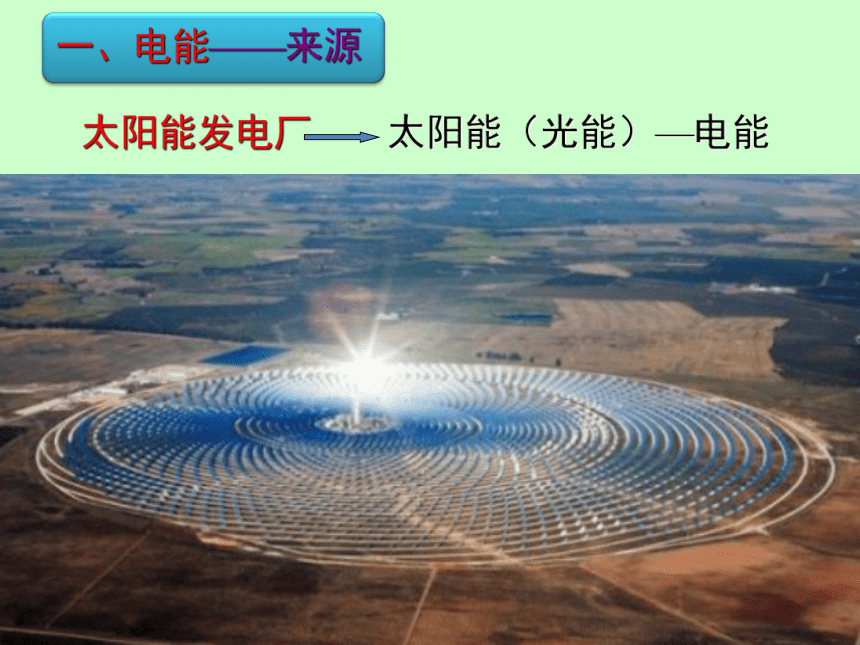

太阳能（光能）—电能
一、电能——来源
太阳能发电厂
铅蓄电池
锂电池
干电池
一、电能——来源
电灯
电能—光能
一、电能——利用

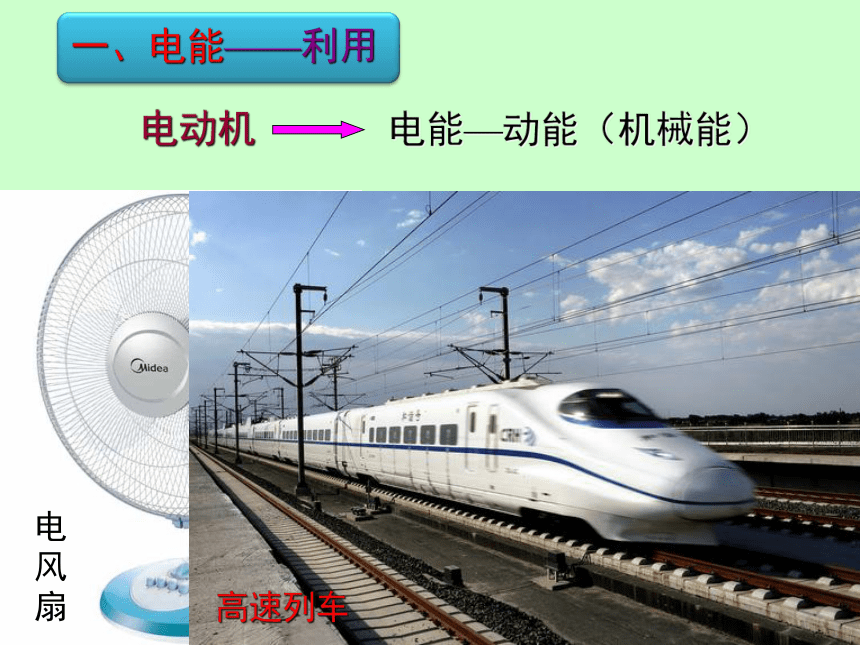

电动机
电能—动能（机械能）
电风扇
电力机车
高速列车
一、电能——利用

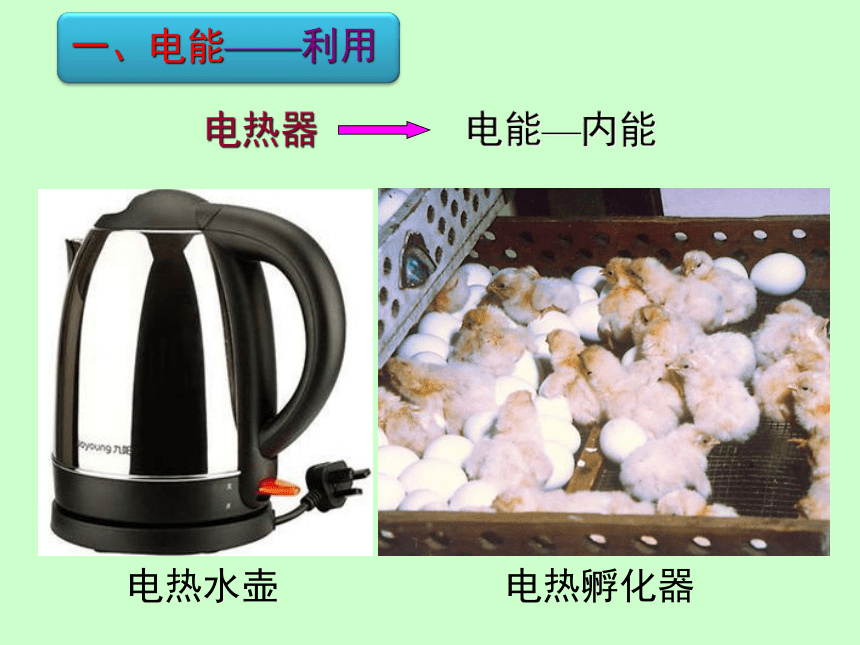

电热水壶
电热孵化器
电热器
电能—内能
一、电能——利用
电视机、电脑依靠电能工作，把各种信息加工后传达给我们；
一、电能——利用
人造卫星展开太阳能电池板，把太阳能转化为电能提供卫星上的用电器……
一、电能——利用
1．用电器工作的过程就是使电能转化为其他形式能量的过程。
一、电能
电吹风机
电能转化成内能
说说下列用电器工作时的能量转化：
电能转化成机械能和内能
电饭锅
想想议议：
2．电能的单位：
　 国际单位：焦耳（J）
　 生活中的单位：千瓦时（kW·h） ，度
1 度=1 kW·h = 1×103 W×3 600 s
　　　　　 = 3.6×106 J
一、电能
　　电能表（电度表）是测量用电器在一段时间内消耗多少电能的仪表。
二、电能的计量——电能表
电能表上一些参数表示什么意义？
想想议议：
220 V——电能表应该在 220 V的电路中使用。
二、电能的计量——电能表的参数
10（20）A ——电能表的标定电流为 10 A，额定最大电流为20 A。电能表工作时的电流不应超过额定最大电流。
50 ～—— 电能表在频率为50 Hz的交流电路中使用。
600 revs/kW ·h——接在这个电能表上的用电器，每消耗 1 kW · h的电能，电能表上的转盘转过 600 转。
例1.如果甲、乙、丙三位同学家的电能表上分别标出600 revs/kW·h、1200 revs/kW·h、1500 revs/kW·h．则这三位同学家
（1）用电器均消耗1度电的时候，电能表转过的圈数分别是多少？
（2）电能表均转一圈，消耗的电能分别是多少焦耳？
（3）一个月电表分别转多少圈？
　　小明家中1 月底与 2 月底电能表的示数如图所示，小明家所在地区每度电的电费是0.60元，请估算他家 2 月份需要付多少电费。
2 月底
1 月底
　　2 月份消耗的电能为：
　　　　3 394.5 kW·h －3 287.5 kW·h = 107 kW·h
　　应支付的电费为：
　　　　107 kW·h×0.60 元/(kW·h) = 64.2 元
解析：
二、电能的计量——电能表的读数
3 2 8 7 5
3 3 9 4 5
二、电能的计量——其它电能表
电子式电能表
“1600 imp/kW · h”字样表示什么意思？
1600 imp/kW·h”——接在这个电能表上的用电器，每消耗 1 kW · h的电能，电能表上的闪灯闪烁1 600 次。
二、电能的计量——其它电能表
预付费电能表
IC卡电能表
二、电能的计量——1kW · h电的作用
二、电能的计量——节约用电
每个人都应具有节约电能的意识。为节约每一度电，我们要从点点滴滴做起。
二、电能的计量——节约用电
使用节能灯
二、电能的计量——节约用电方法
冰箱门及时关闭
二、电能的计量——节约用电方法
看完电视后彻底关掉电源
二、电能的计量——节约用电方法
空调调高一度，节能又省钱。
二、电能的计量——节约用电方法
房间没有人时，空调要关掉。
二、电能的计量——节约用电方法
1．电能转化为其他形式的能的过程就是电流做功的过程。
有多少电能发生了转化就说电流做了多少功。 　　
2．计算电流做的功：
W=UIt
W —— 焦（J）
t —— 秒（s）
I ——安（A）
U ——伏 （V）
公式：
　 电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系。
三、电功
例题1 有一只节能灯接在220 V的家庭电路中，通过它的电流为90 mA，计算这只灯使用5 h消耗多少度电？
解： 90 mA=0.09 A
W=UIt
=220 V×0.09 A×5 h
=0.099 kW·h
三、电功
例题2 手机、数码相机等常用充电电池作为电源，某手机电池的电压为3.6 V，安时容量为750 mA·h。它充满电后所储存的电能是_______J。
解析：蓄电池参数有：电压和安时容量(A·h)
　　安时容量=放电电流(A)×放电时间(h)
　　750 mA·h= 750 mA×1 h
　　W = UIt = 3.6 V×0.75 A×3 600 s = 9 720 J
9 720
三、电功
1、电能的来源和应用
2、电能的计量
3、电功
发电机 电池 用电器
千瓦时（kW·h） 电能表
W=UIt
