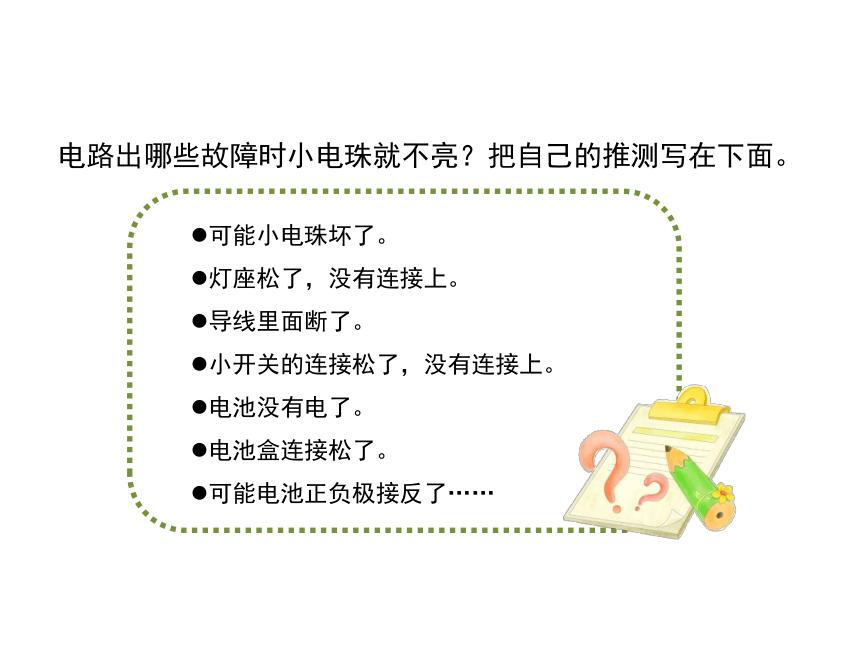

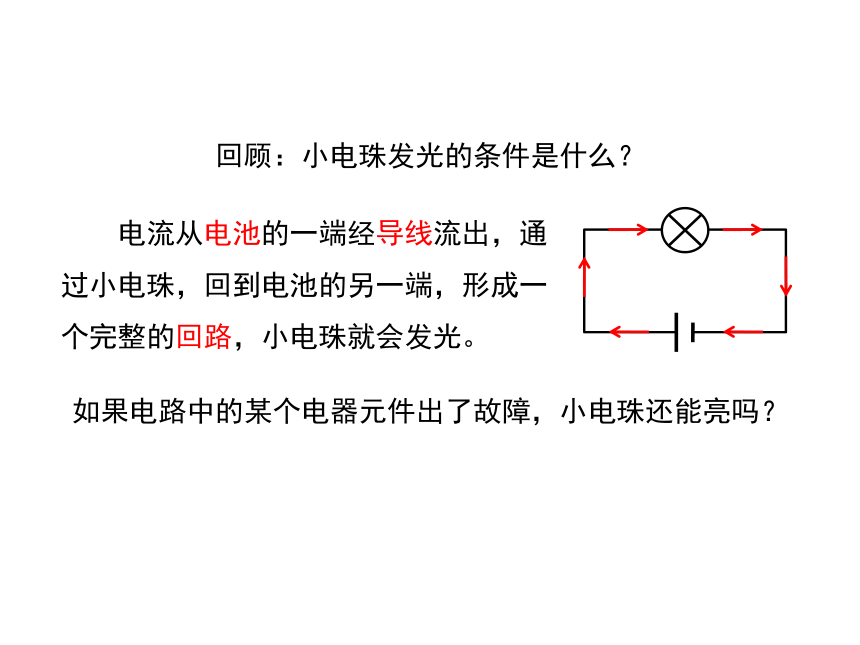

课件12张PPT。电路出了什么故障分析电路出了什么故障观察一个有故障的电路,推测故障原因。回顾:小电珠发光的条件是什么? 电流从电池的一端经导线流出,通过小电珠,回到电池的另一端,形成一个完整的回路,小电珠就会发光。如果电路中的某个电器元件出了故障,小电珠还能亮吗?电路出哪些故障时小电珠就不亮?把自己的推测写在下面。可能小电珠坏了。
灯座松了,没有连接上。
导线里面断了。
小开关的连接松了,没有连接上。
电池没有电了。
电池盒连接松了。

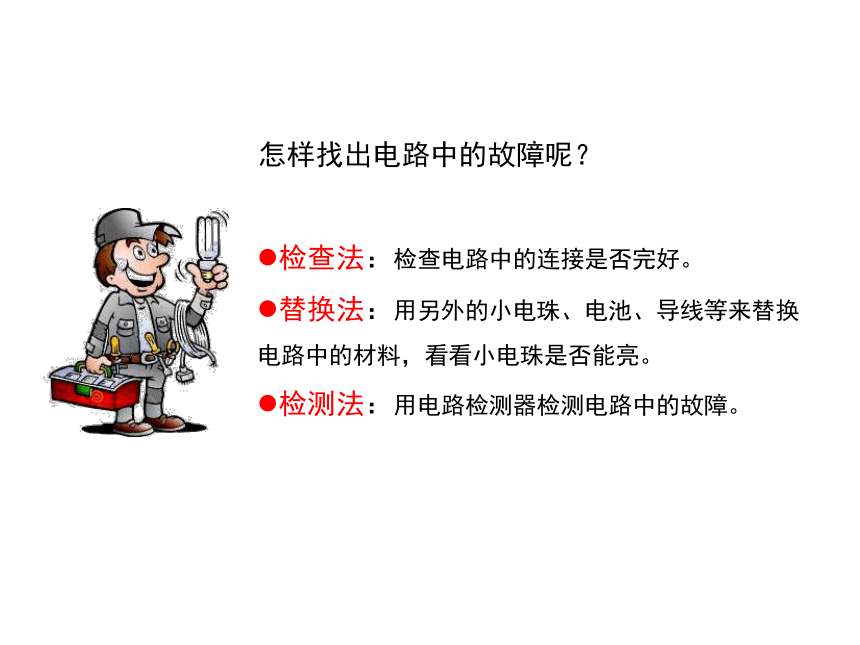

可能电池正负极接反了……怎样找出电路中的故障呢?检查法:检查电路中的连接是否完好。
替换法:用另外的小电珠、电池、导线等来替换电路中的材料,看看小电珠是否能亮。
检测法:用电路检测器检测电路中的故障。 把完好的电路中灯座上的一根导线头拆下来,再连上另外一根导线,这就是我们的“电路检测器”了。 电路检测器的制作方法在实际生产和生活中,人们经常用一些仪器,快速、准确地检测设备故障。我们也可以制作一个简易电路检测器米检测电路故障。用电路检测器检测电路中的故障 原理:连接到没故障的地方,小灯泡就亮;
连接到有故障的地方,小灯泡就不亮。检测头1.检测导线2.检测灯泡3.检测电池检测方法1.把电路检测器的两个检测头相互碰一下,看看灯泡是否
发光。
2.用两个检测头分别接触电路中可能出故障元件的两个连
接点,看检测器的灯泡是不是发光。
3.为了实验准确性,重复检测一次并及时记录。写出自己小组查找电路故障的方法与步骤。检查手电筒的电路故障如果手电筒不能正常工作了,应该怎样检查它的电路故障? 向有经验的人请教,他们是怎样解决用电方面的故障的,做好简短的记录。自己千万不要动手去试,要注意用电安全!
