(共24张PPT)
第一章 静电场
3 电场强度

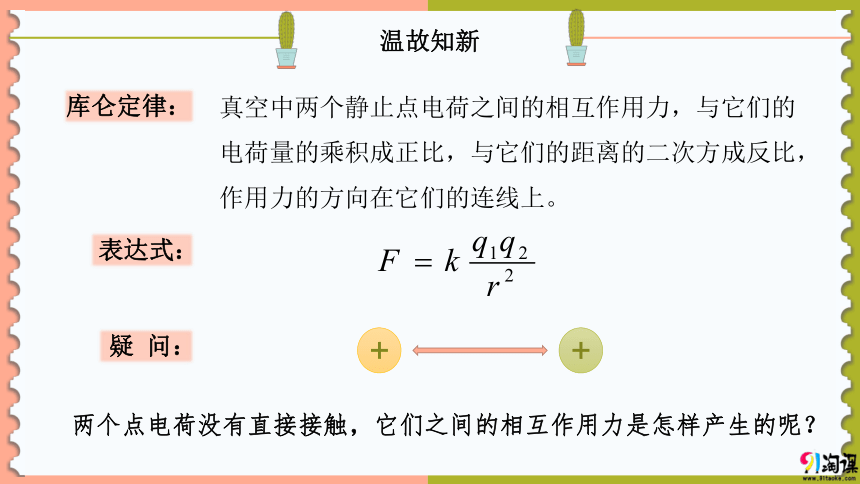

真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们的距离的二次方成反比，作用力的方向在它们的连线上。
两个点电荷没有直接接触，它们之间的相互作用力是怎样产生的呢？
+
+
温故知新
库仑定律：
表达式：
疑 问：
英国物理学家 法拉第
1837年，法拉第提出“场”的概念。
指出电荷之间的相互作用是通过电场发生的，实质是电场对电荷有力的作用。
A
B

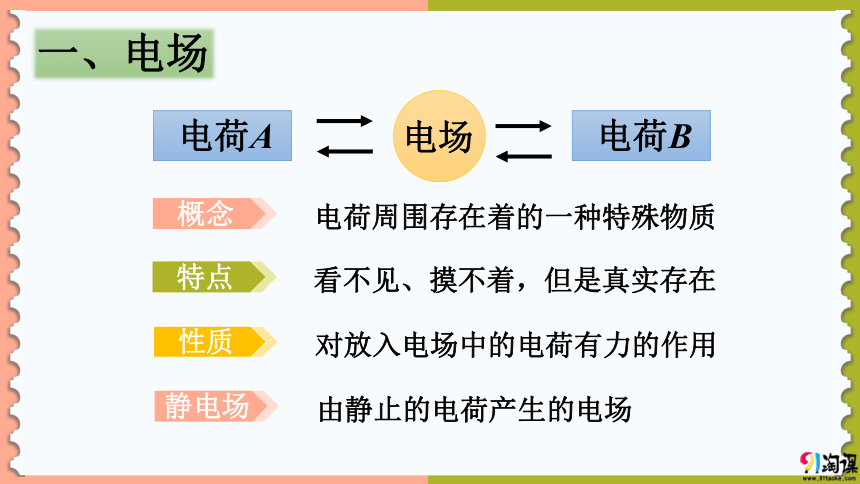

电场
静电场
由静止的电荷产生的电场
特点
看不见、摸不着，但是真实存在
性质
对放入电场中的电荷有力的作用
电荷A
电场
电荷B
概念
电荷周围存在着的一种特殊物质
一、电场

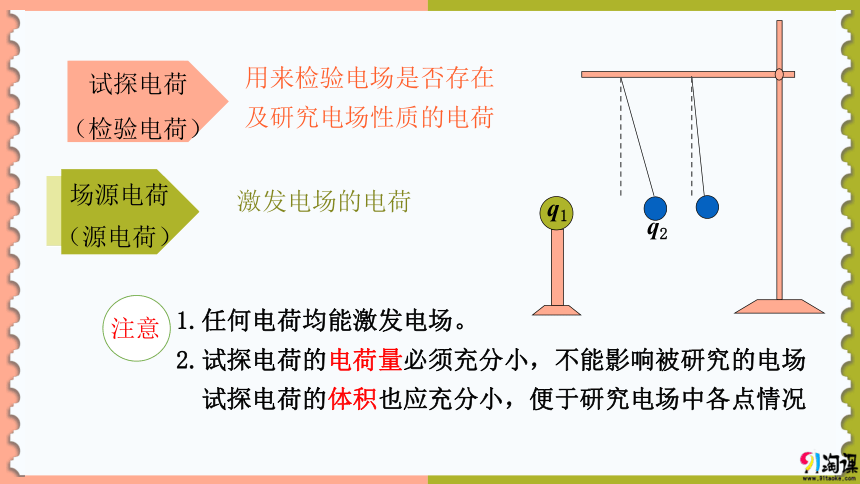

试探电荷
（检验电荷）
用来检验电场是否存在
及研究电场性质的电荷
场源电荷
（源电荷）
激发电场的电荷
1.任何电荷均能激发电场。
2.试探电荷的电荷量必须充分小，不能影响被研究的电场
试探电荷的体积也应充分小，便于研究电场中各点情况
注意
q1
q2
定义
放入电场中某点的电荷受到的静电力F与它的电荷量q的比值，叫做该点的电场强度。简称场强。
定义式
（适用于一切电场）
单位
牛每库仑，或伏每米。1N/C=1V/m
二、电场强度
方向
规定某点场强的方向与正电荷在该点所受静电力的方向相同。
物理
意义
反映电场本身的性质，如场强分布及方向等。
特点
电场强度的大小只取决于电场的源电荷及空间位置。
+Q
+q
F
E
-q
F

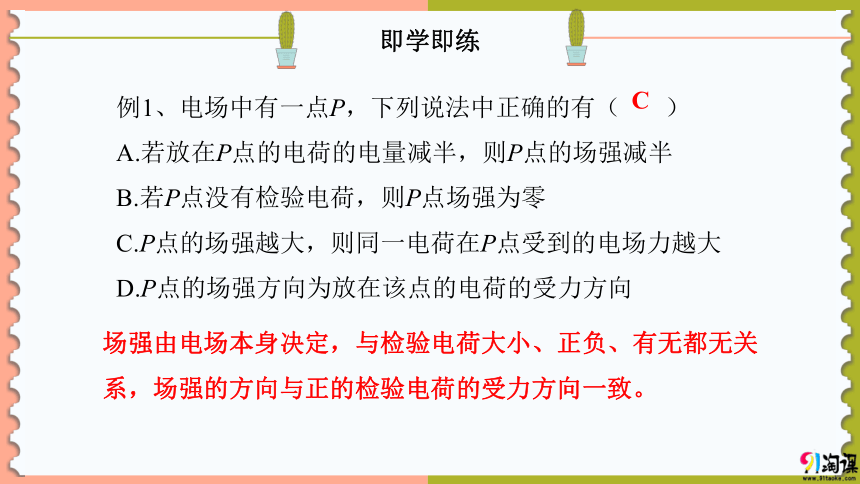

例1、电场中有一点P，下列说法中正确的有（ ）
A.若放在P点的电荷的电量减半，则P点的场强减半
B.若P点没有检验电荷，则P点场强为零
C.P点的场强越大，则同一电荷在P点受到的电场力越大
D.P点的场强方向为放在该点的电荷的受力方向
C
场强由电场本身决定，与检验电荷大小、正负、有无都无关系，场强的方向与正的检验电荷的受力方向一致。
即学即练
+Q
A点
F
E
+q
∵

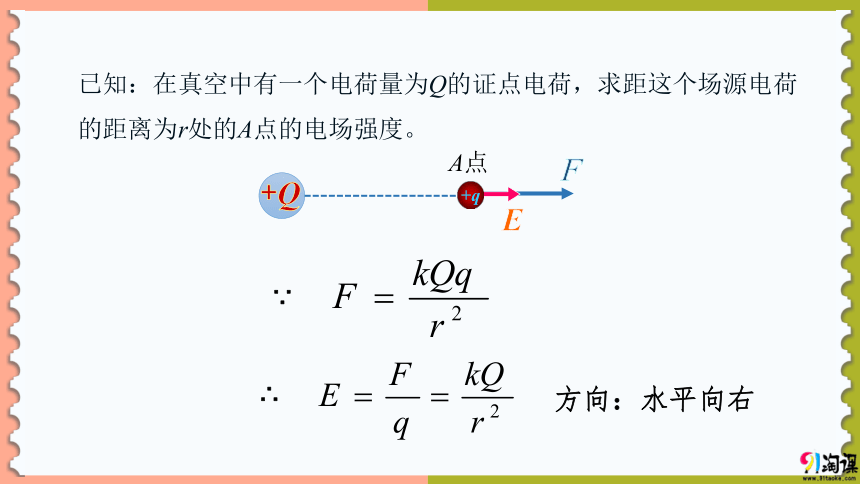

已知：在真空中有一个电荷量为Q的证点电荷，求距这个场源电荷的距离为r处的A点的电场强度。
∵
方向：水平向右
决定式
Q ：场源电荷所带的电荷量
r ：该点到场源电荷Q的距离
只适用于真空中点电荷产生的电场
方向
当Q为正电荷时，E的方向沿Q和该点的连线指向该点。
当Q为负电荷时，E的方向沿Q和该点的连线并指向Q。
三、点电荷的场强
-
特点
如果以Q为中心作一个球面，则球面上各点的电场强度大小相等。
+
光芒四射
万箭穿心
在以点电荷为球心的同一球面上，各处的电场强度相同吗？
关于两个电场强度表达式的比较
表达式 适用范围 注意点
定义式
决定式
适用于一切电场
q是检验电荷，且E与q无关
适用于真空中的点电荷
Q是场源电荷，E与Q成正比
若有多个场源电荷，电场中某点的场强为各个点电荷在该点产生的电场强度的矢量和。
即电场的作用是可以相互叠加的。且实际场强为合场强。
电场强度的叠加
+Q
-Q
P
E1
E2
E
+Q
+Q
P
E1
E2
E
电场看不见、摸不着，我们有没有什么方法可以形象地描述电场呢？
四、电场线
在电场中画一些曲线，使曲线上每一点的切线方向与该点的场强方向一致。
定义
用来形象描述电场强弱与方向特性的一簇曲线
等量同种电荷电场分布
正点电荷电场分布
负点电荷电场分布
等量异种电荷电场分布
带电平行金属板电场分布
点电荷与带电金属板的电场分布
1.电场线实际不存在，是假想曲线。
2.电场线与带电粒子在电场中运动的轨迹没有必然联系。
3.电场线始于正电荷或无穷远处，止于负电荷或无穷远处。
4.电场线不闭合也不相交
5.电场线的疏密表示电场的强弱，即电场强度的大小
6.电场线在某点的切线方向表示该点的场强方向
注意
五、匀强电场
+
+
+
+
+
+
+
+
+
电场强度大小和方向都相同的电场
定义
匀强电场是大小和方向都相同的电场，故
匀强电场的电场线是平行等距的直线
电场线特点
1、关于 …①和 …②，下列说法中正确的（ ）
（1）①式中，F是放入电场中的电荷所受的力，q是放入电场中电荷的电量
（2）①式中，F是放入电场中的电荷所受的力，q是产生电场电荷的电量
（3）②式中，Q是放入电场中的电荷的电量
（4）②式中，Q是产生电场的电荷的电量
A、（1）（3） B、（2）（3）
C、（1）（4） D、（2）（4）
即学即练
C
2、关于电场，下列叙述正确的是（ ）
A.以点电荷为圆心，r为半径的球面上，各点的场强都相同
B.正电荷周围的电场一定比负电荷周围的电场强度大
C.在电场中某点放入检验电荷q，该点的场强为E＝F/q，取走q后，该点场强不变
D.电荷在电场中某点所受电场力很大，则该点电场一定很大
C
即学即练
3、关于电场线的几种说法中，正确的是（ ）
A、沿电场线方向，场强必定越来越小；
B、在复杂电场中的电场线是可能相交的；
C、点电荷在电场中的运动轨迹一定跟电场线相重合；
D、电场线越密的地方，同一检验电荷所受的电场力就越大
即学即练
D
4、如图为一条电场线，下列说法正确的是（ ）
A、EA一定大于EB
B、因电场线是直线，所以是匀强电场，故EA=EB
C、A点电场方向一定由A指向B
D、AB两点的场强方向不能确定
A
B
C
即学即练
5、如图，是静电场的一部分电场线的分布，不计重力，下列说法正确的是（ ）
A. 这个电场只能是负电荷的电场
B. 点电荷 q 在A、B两处受到的电场力FB>FA
C. 点电荷 q 在A、B两处的加速度大小，aA > aB
D. 负电荷在 B 点处受到的电场力方向沿 B 点切线方向
A
B
B
即学即练
6、正检验电荷q在电场中P点处开始向Q点作减速运动，且运动的加速度值越来越小（重力不计），则可以确定它所处的电场可能是（ ）
A
B
C
D
P
Q
P
Q
P
Q
P
Q
C
即学即练
谢谢!
