(共63张PPT)
　
　
音乐

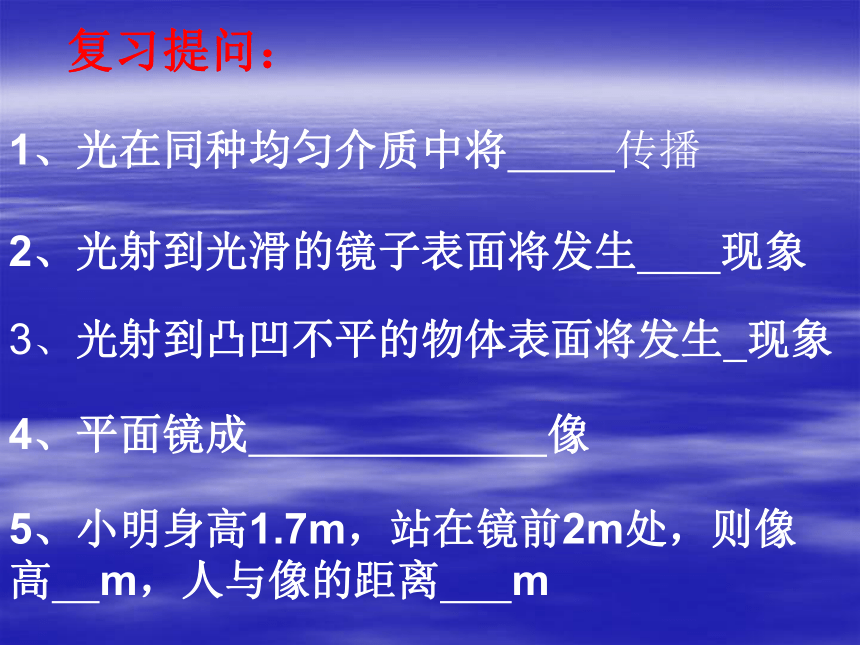

1、光在同种均匀介质中将 传播
2、光射到光滑的镜子表面将发生 现象
3、光射到凸凹不平的物体表面将发生 现象
4、平面镜成 像
5、小明身高1.7m，站在镜前2m处，则像 高 m，人与像的距离 m
复习提问：
水池看上去比实际深度浅，为什么？
！
游泳时一定要注意安全

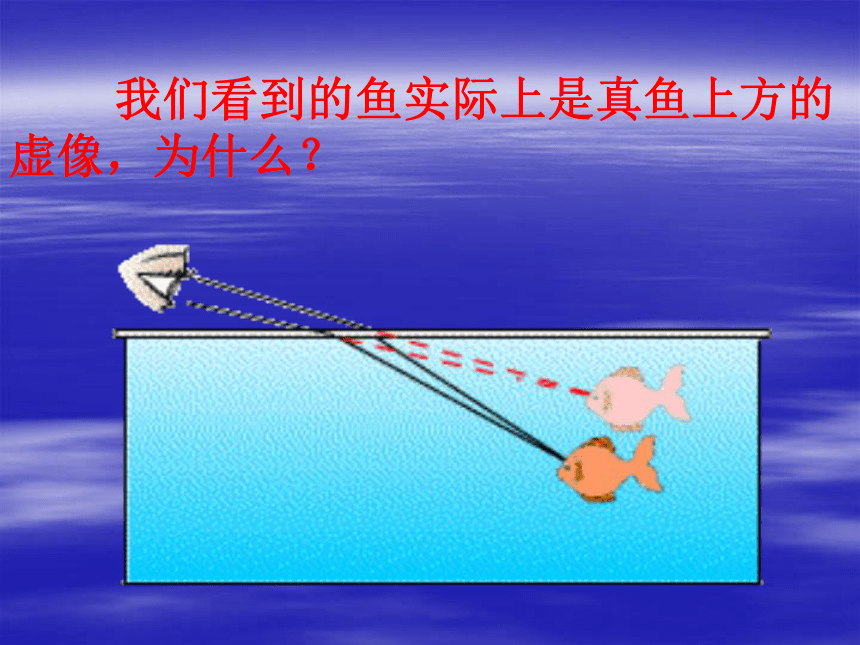

我们看到的鱼实际上是真鱼上方的 虚像，为什么？
加水
插入水中的筷子向上偏折，为什么
海市蜃楼
怎样形成的？

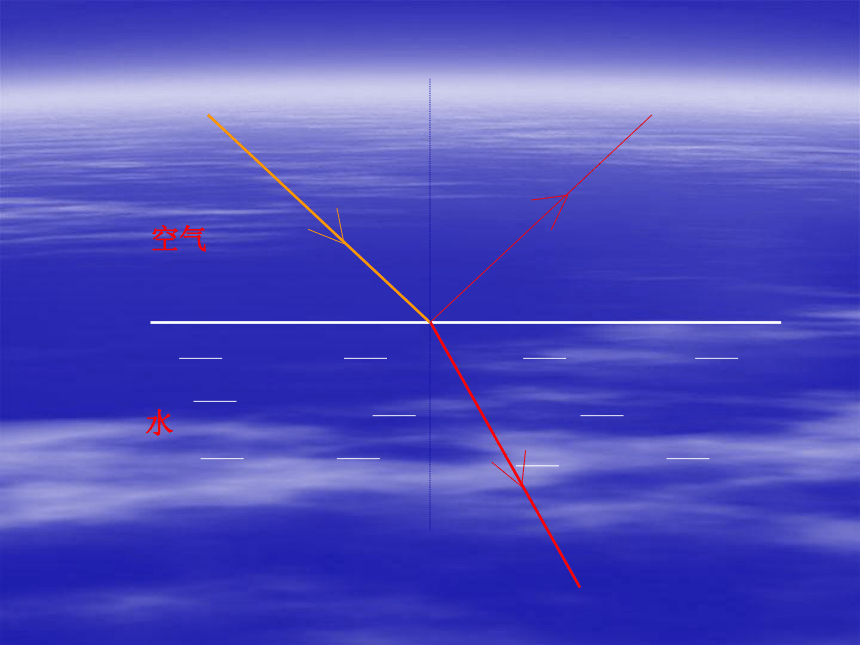

光的折射

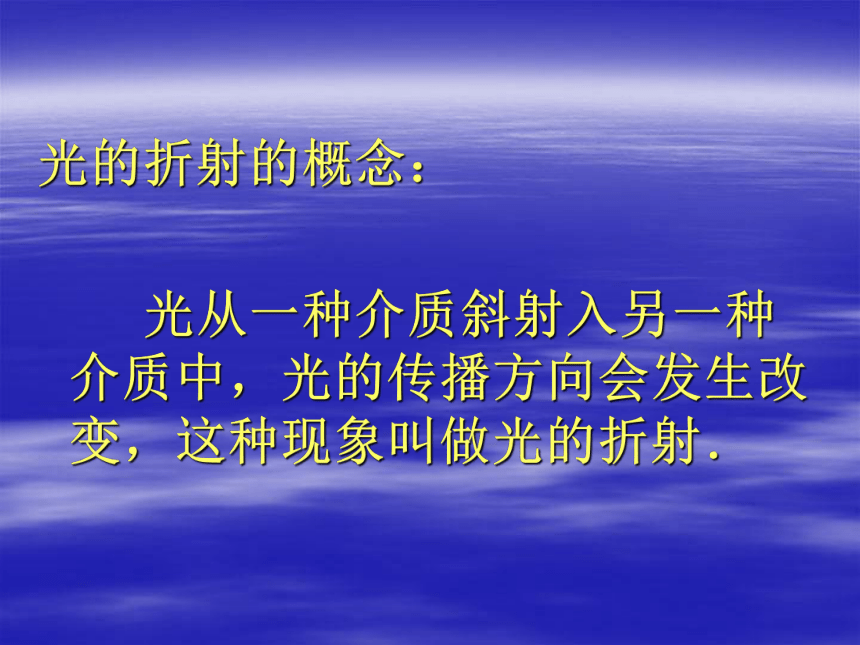

光的折射的概念：

　　光从一种介质斜射入另一种介质中，光的传播方向会发生改变，这种现象叫做光的折射．

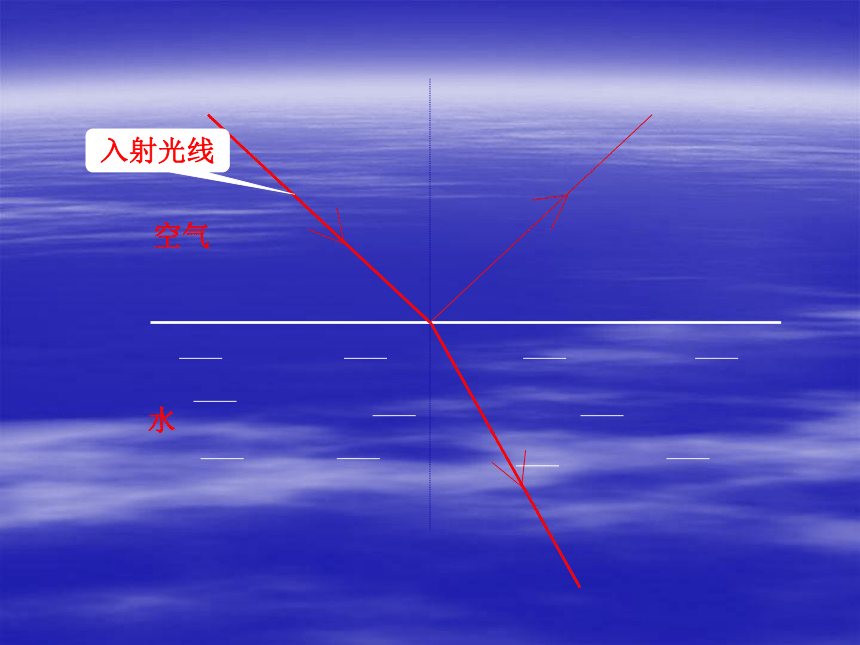

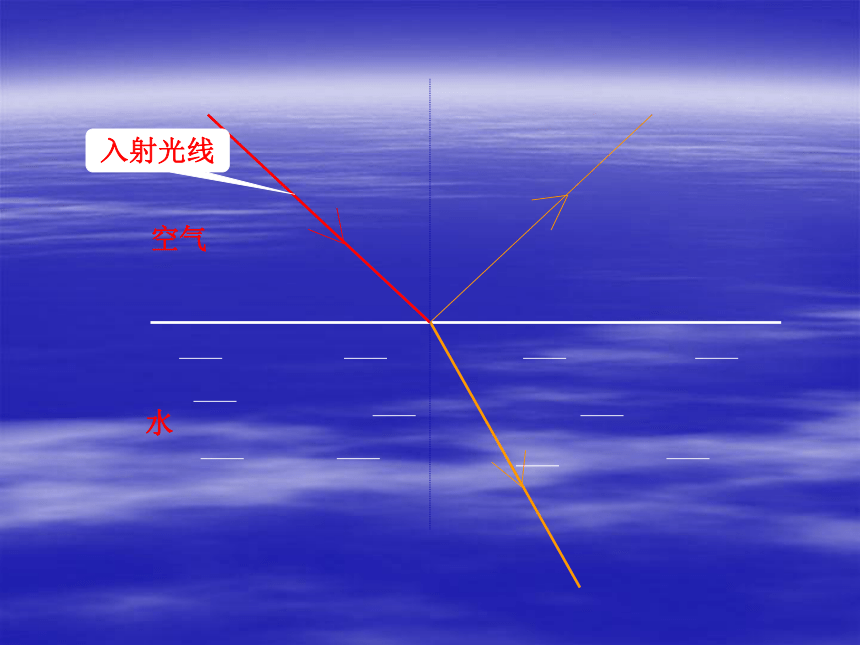

入射光线
入射光线
入射光线
入射光线
入射光线
α
α 为入射角
入射光线
α
α 为入射角
入射光线
α
α 为入射角
β 为反射角
入射光线
β
α
α 为入射角
β 为反射角
γ 为折射角
三、光的折射图：
P
Q
o
N
M
A
B
C
能够指出：
入射光线
反射光线
折射光线
法线
入射角
反射角
折射角

∠ BOM
∠ CON
AO
OB
OC
MN
∠ AOM
光 反射时，反射光线、入射光线和法线在同一平面内；
反射光线和入射光线分别位于法线两侧；
反射角等于入射角。
折射
折射
折射
折射
折射规律和反射定律一样吗？
折射规律是什么？
反射定律是什么呢？

在光的折射中光路也是可逆的．
入射光线
折射光线
O
A
B
结论
光的折射规律
3.光从空气斜射入水中（或其它透明介质中），折射角小于入射角；当光从水(或其它透明介质)射向空气时，折射角大于入射角
2.入射角增大时，折射角也随着增大
1.折射光线与入射光线、法线在同一平面上；且折射光线和入射光线总是分居在法线两侧
4.垂直射入时，传播方向不变
5.折射光路可逆
知识拓展:
1、在光的折射现象中，当入射光线靠近法线时，入射角 ，折射光线也 法线，折射角也 。当入射光线远离法线时，入射角 ，折射光线也 法线，折射角也 。
减小
靠近
减小
增大
远离
增大
i
︿
﹀
r’
︿
︿
i
i
r’
r’
﹀
﹀
空气
水
空气
空气
水
水

2、光从一种介质垂直分界面射入另一种介质时，入射角 ，折射角 ，光的传播方向 。
0°
0°
不改变
空气
水
3、发生光的折射时光路是 。
空气
水
空气
水
可逆的
3.如图是一束光射到空气和玻璃分界面后在两种物质中的传播路线,相互垂直的两根直线分别表示界面和法线.由图可知:入射光线是 ,折射角为 ,界面的 侧是玻璃.
N’
N
M
M’
O
B
A
C
60O
30O
BO
30O
右
30O
4.一束光线在空气和玻璃之间传播,当入射光线和界面成60度角时,折射光线和反射光线垂直,则反射角是 ,光的传播方向是从 到 .
60O
30O
60O
同角的余角相等.
30O
玻璃 空气.
60O
5.小阳到水族馆参观,透过玻璃看到水中的一条鱼在A点,而鱼的实际位置在B点,请画出人看到鱼的光路.
先画出进入眼点的折射光线,它的反向延长线经过鱼的像点A点.
A
B
O
练习1．如图所示，OB是一束光线由空气射到水面后的反射光线，在图中画出入射光线，标出入射角的度数，并画出折射光线的大致方向．
筷子真的折断了吗？
o
光的折射的应用

池塘为什么看起来会比较浅？
空气


水
．
池底
．
池底的虚像
光的折射的应用
我们看到水中的鱼比实际的位置要浅一些。
光的折射的应用
在水中潜水员看到的海面上空的气球比气球的实际位置
水.
高.
空气
看到的气球在折射光线的反向延长线上.
因为光的折射，我们从水下看岸上的物体，是变高还是变矮呢？
答：变高。
光的折射的其他应用：
把厚玻璃放在钢笔的前面，笔杆看起来好像“错位了”。书上有图片
早晨太阳还处在地平线以下，由于光的折射传播方向不断发生改变，我们就看到了。
我们平时看到的许多商品广告有的忽视了科学性。如下图中有一处科学性错误，请指出错误的地方，并说明它违背了什么物理规律。
看到的水中部分应向上弯折
违背了光的折射规律
伴你反思：
你知道了什么是光的折射吗？
你认识了哪些生活中折射现象？能区分生活中反射和折射现象吗？
你掌握了光的折射规律吗？
生活中的一些折射现象你能够用科学
的知识来解释吗？

课堂练习：

1.光从一种物质进入另一种透明物质时，它的传播方向会改变，这种现象叫做________。
2、一束光线从空气中斜射入水中，在水面上（　　）。
A、只发生反射，不发生折射。
B、只发生折射，不发生反射。
C、既发生反射，又发生折射。
c
3.（中考）光从空气斜射入水中，当入射角变化时，则 （ ） A．反射角和折射角都发生变化 B．反射角和折射角都不变 C．反射角发生变化，折射角不变 D．折射角变化，反射角始终不变
A
4、光从水或其他透明物质斜射入空气中时，折射角_______入射角,当入射角增大时,折射角将________.
大于
增大
5．如图所示，是光在空气和玻璃两种介质中传播的路线，其中________是入射光线，________是反射光线，________是折射光线，反射角为________，折射角为________，_____边是空气,_____边是玻璃。
6如图所示，一条光线射到O点后，发生反射和折射，则法线是 ，界面是 ，入射光线 ，入射角是 ，反射光线 ，反射角是 ，折射光线是 ，折射角是 。

7、一束光线与界面成60°角从空气斜射入水中时，发生了反射和折射，折射角为（　　).
Ａ、25° B、35°
　Ｃ、45° 　 D、60°　
A
8.插入水中的筷子，从水面斜着看起来是 [ ] A.向上曲折
B.向下曲折 C.没有变化
D.与水对光线的反射有关难以确定
A
9、（中考）有一光线斜射入水中，下图中折射光线正确的是（ ）
A
B
C
D
B
10、马大胆看到池水齐腰深，就准备下池去游泳，当他下到池里时，才发现原来池水要比他看到的______一些,原来由于光在水面处发生了_______,使人眼产生了错觉.
深
折射
11、指出下列中的影子光在传播过程中遵从哪些规律
A、立竿见影
B、水中的倒影
C、插入水中筷子的影像
光的直线传播
光的反射
光的折射
12早晨看到太阳从地平线刚升起
时,实际上它还处在地平线以下,这
种现象是由于__________造成的.
光的折射
13、人们要看到物体就必须有_______射入眼睛,光在反射和折射中,光路都是________.
光线
可逆的
14、下例现象中属于光的折射现象的是（ ）
A、池塘中的水看起来比实际的浅
B、夜晚池塘中有一个月亮的影子
C、有经验的渔民叉鱼要对着稍低于鱼的位置叉去
D、插入水中的筷子向上偏折
ACD
15、下列现象中，属于光的折射现象的是（ ）
A、我们可以从各个方向看到书上的字
B、平静的河面能映出岸上的“倒影”
C、灯光下，人的身后会有影子出现
D、人看到水中有鱼在游动
D

16、下列现象不属于光的折射的是（ ）
A、太阳光在大气中的传播路径是弯曲的
B、水中的筷子看起来变弯了
C、看到金鱼缸里的鱼在游动
D、在影院的各座位上都能看见台上表演
D
17、岸上的人看池中有鱼在水中游动，其中水中云是由于光的 形成的虚像，水中鱼是由光的 形成的虚像。
反射
折射
18、我们在岸边看到水中的“月亮”是____像,它是光的______现象;
16、看到水中的“鱼”是比实际位置偏______的______像,是光的_______现象.
虚
反射
高
虚
折射
物
像
1、人从河岸上看水中的鱼是变高了 还是变低了？
想一想
2、渔民叉鱼时应对着所看到鱼的上方还是下方才能叉到鱼？
楼房是变高
还是变矮
思考题：
伴你反思：
你知道了什么是光的折射吗？
你认识了哪些生活中折射现象？能区分生活中反射和折射现象吗？
你掌握了光的折射规律吗？
生活中的一些折射现象你能够用科学
的知识来解释吗？
