沪科版2019-2020八年级物理全册第四章多彩的光单元测试卷解析版

第四章 多彩的光单元测试卷
一、选择题
1.黑板“反光”时，看不清黑板上的字迹，是因为（?? ）
A.?反射处入射光太暗?????????????????????????????????????????????B.?反射处发生漫反射C.?反光处黑板发生镜面反射????????????????????????????????D.?反光处表面光滑，反射性差
2.如图所示的光现象中，可用光的反射原理解释的是（?? ）
A.墙上手影“孔雀” B.水中“折笔”C.?湖面“月影” D.树荫下“光斑”
3.下列有关光现象的说法中，正确的是（ ?）
A.?白光是由七色光组成的?????????????????????????????????????B.?用于矫正远视眼的眼镜片是凹透镜C.?光穿过大气层时沿直线传播??????????????????????????????D.?光在真空中的传播速度是3×108km/s
4.某同学向窗外张望，再低下头来看书，晶状体形状(　　)
A.不变 B.变薄 C.变厚 D.无法确定
5.望远镜能对远处的物体进行视角放大，它利用两个焦距不同的凸透镜分别作为物镜和目镜，则物镜和目镜对被观察物体所成的像是（　　）
A.?物镜和目镜都成虚像???????????????????????????????????????????B.?物镜和目镜都成实像C.?物镜成倒立放大的实像???????????????????????????????????? D.?目镜成正立放大的虚像
6.光的世界是丰富多彩的，以下关于光现象的说法正确的是（　　）
A.?家里的穿衣镜所成的像是正立等大的实像???????????B.?柳叶呈现绿色是因为它只反射绿光C.?光从空气中射入水中，传播速度变大??????????????????D.?光发生漫反射时，不遵循光的反射定律

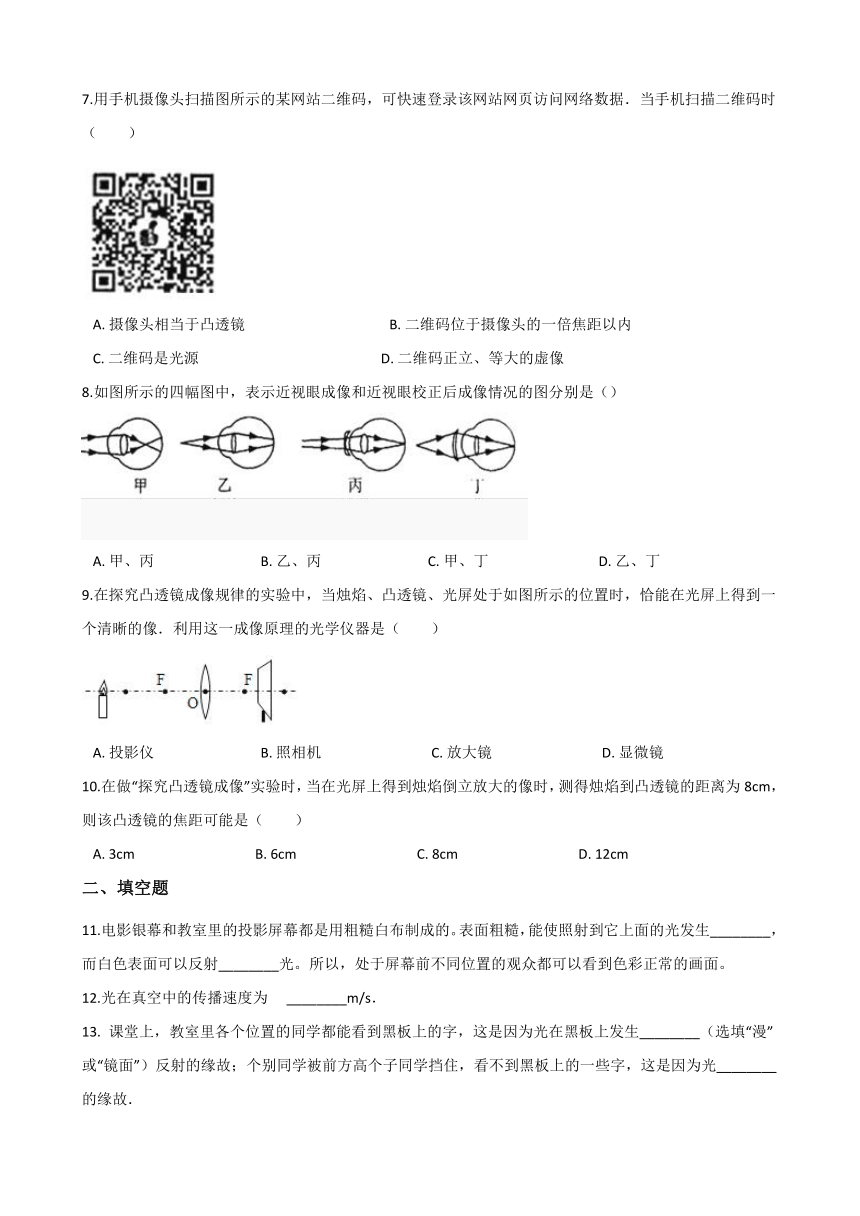

7.用手机摄像头扫描图所示的某网站二维码，可快速登录该网站网页访问网络数据．当手机扫描二维码时（　　）?
A.?摄像头相当于凸透镜??????????????????????????????????????????B.?二维码位于摄像头的一倍焦距以内C.?二维码是光源?????????????????????????????????????????????????????D.?二维码正立、等大的虚像
8.如图所示的四幅图中，表示近视眼成像和近视眼校正后成像情况的图分别是（）
A.?甲、丙???????????????????????????????B.?乙、丙???????????????????????????????C.?甲、丁????????????????????????????????D.?乙、丁
9.在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的像．利用这一成像原理的光学仪器是（　　）?
A.?投影仪???????????????????????????????B.?照相机????????????????????????????????C.?放大镜????????????????????????????????D.?显微镜
10.在做“探究凸透镜成像”实验时，当在光屏上得到烛焰倒立放大的像时，测得烛焰到凸透镜的距离为8cm，则该凸透镜的焦距可能是（　　）
A.?3cm???????????????????????????????????B.?6cm???????????????????????????????????C.?8cm???????????????????????????????????D.?12cm
二、填空题
11.电影银幕和教室里的投影屏幕都是用粗糙白布制成的。表面粗糙，能使照射到它上面的光发生________，而白色表面可以反射________光。所以，处于屏幕前不同位置的观众都可以看到色彩正常的画面。
12.光在真空中的传播速度为　?________m/s．
13. 课堂上，教室里各个位置的同学都能看到黑板上的字，这是因为光在黑板上发生________（选填“漫”或“镜面”）反射的缘故；个别同学被前方高个子同学挡住，看不到黑板上的一些字，这是因为光________的缘故．

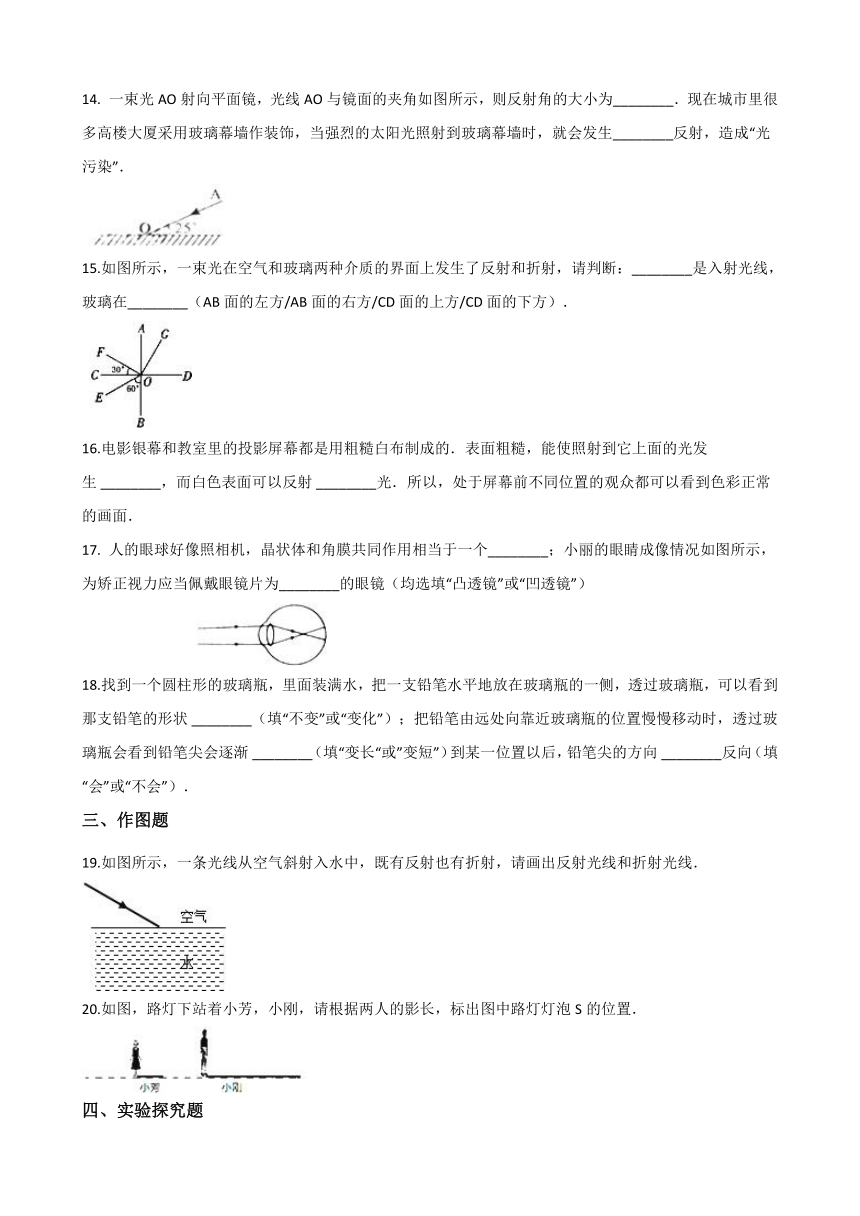

14. 一束光AO射向平面镜，光线AO与镜面的夹角如图所示，则反射角的大小为________．现在城市里很多高楼大厦采用玻璃幕墙作装饰，当强烈的太阳光照射到玻璃幕墙时，就会发生________反射，造成“光污染”．

15.如图所示，一束光在空气和玻璃两种介质的界面上发生了反射和折射，请判断：________是入射光线，玻璃在________（AB面的左方/AB面的右方/CD面的上方/CD面的下方）．

16.电影银幕和教室里的投影屏幕都是用粗糙白布制成的．表面粗糙，能使照射到它上面的光发生?________，而白色表面可以反射?________光．所以，处于屏幕前不同位置的观众都可以看到色彩正常的画面．
17. 人的眼球好像照相机，晶状体和角膜共同作用相当于一个________；小丽的眼睛成像情况如图所示，为矫正视力应当佩戴眼镜片为________的眼镜（均选填“凸透镜”或“凹透镜”）???????????????????????????????
18.找到一个圆柱形的玻璃瓶，里面装满水，把一支铅笔水平地放在玻璃瓶的一侧，透过玻璃瓶，可以看到那支铅笔的形状?________（填“不变”或“变化”）；把铅笔由远处向靠近玻璃瓶的位置慢慢移动时，透过玻璃瓶会看到铅笔尖会逐渐?________（填“变长“或”变短”）到某一位置以后，铅笔尖的方向?________反向（填“会”或“不会”）．
三、作图题
19.如图所示，一条光线从空气斜射入水中，既有反射也有折射，请画出反射光线和折射光线．
20.如图，路灯下站着小芳，小刚，请根据两人的影长，标出图中路灯灯泡S的位置．?
四、实验探究题

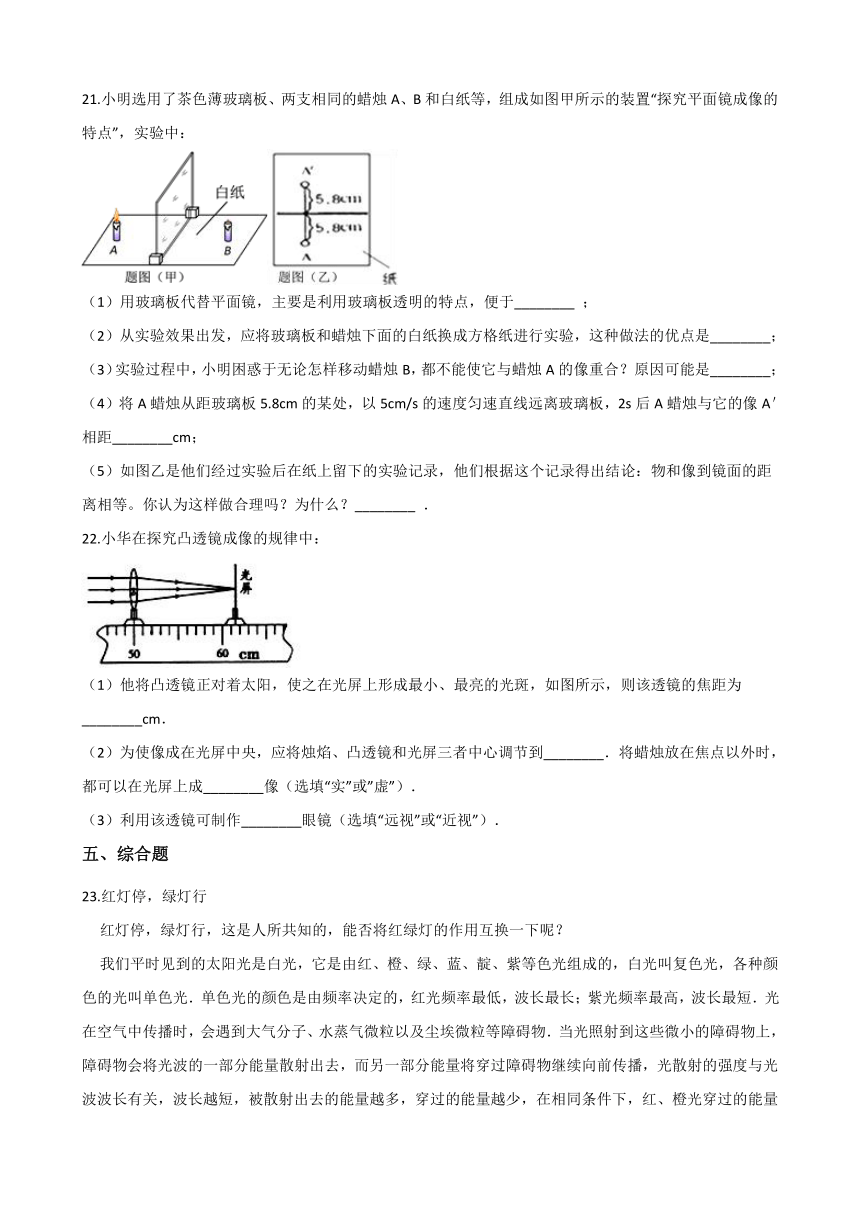

21.小明选用了茶色薄玻璃板、两支相同的蜡烛A、B和白纸等，组成如图甲所示的装置“探究平面镜成像的特点”，实验中：
（1）用玻璃板代替平面镜，主要是利用玻璃板透明的特点，便于________ ；
（2）从实验效果出发，应将玻璃板和蜡烛下面的白纸换成方格纸进行实验，这种做法的优点是________；
（3）实验过程中，小明困惑于无论怎样移动蜡烛B，都不能使它与蜡烛A的像重合？原因可能是________；
（4）将A蜡烛从距玻璃板5.8cm的某处，以5cm/s的速度匀速直线远离玻璃板，2s后A蜡烛与它的像A＇相距________cm；
（5）如图乙是他们经过实验后在纸上留下的实验记录，他们根据这个记录得出结论：物和像到镜面的距离相等。你认为这样做合理吗？为什么？________ ．
22.小华在探究凸透镜成像的规律中：
（1）他将凸透镜正对着太阳，使之在光屏上形成最小、最亮的光斑，如图所示，则该透镜的焦距为________cm．
（2）为使像成在光屏中央，应将烛焰、凸透镜和光屏三者中心调节到________．将蜡烛放在焦点以外时，都可以在光屏上成________像（选填“实”或”虚”）．
（3）利用该透镜可制作________眼镜（选填“远视”或“近视”）．
五、综合题
23.红灯停，绿灯行??? 红灯停，绿灯行，这是人所共知的，能否将红绿灯的作用互换一下呢？??? 我们平时见到的太阳光是白光，它是由红、橙、绿、蓝、靛、紫等色光组成的，白光叫复色光，各种颜色的光叫单色光．单色光的颜色是由频率决定的，红光频率最低，波长最长；紫光频率最高，波长最短．光在空气中传播时，会遇到大气分子、水蒸气微粒以及尘埃微粒等障碍物．当光照射到这些微小的障碍物上，障碍物会将光波的一部分能量散射出去，而另一部分能量将穿过障碍物继续向前传播，光散射的强度与光波波长有关，波长越短，被散射出去的能量越多，穿过的能量越少，在相同条件下，红、橙光穿过的能量多，蓝、绿光被散射出去的能量多，早晚我们看见太阳时，见到的主要是太阳光中穿透厚厚大气层的红光、橙光，所以朝阳、落日是红色的．晴朗的天空，见到的主要是阳光中被大气散射的蓝、绿光，所以天空呈蓝色．??? 正因为红光在空气中散射最弱，穿透能力强，可以传到较远的地方，使车辆和行人在远处就能发现，及早做好准备，所以用红灯表示停止和危险信号．雾天行车，车上要开黄色警示灯，也是这个道理．可见红绿灯的作用是不能互换的．阅读上文，回答下列问题：
（1）请你概括指出光散射遵循的规律．
（2）试着运用上文提到的知识解释大海为什么是蓝色的？
24.在研究光的折射时，小明知道了光从空气斜射入水中时，折射角小于入射角；光从水斜射入空气中时，折射角大于入射角。小明想：光在其他透明介质的分界面发生折射时有什么规律呢?即什么条件下折射角小于入射角，什么条件下折射角大于入射角?为了研究这个问题，他在老师的指导下做了如下实验：让一激光手电筒射出的光束从水斜射入玻璃，再从玻璃依次斜射入冰、空气中，其光路如图1所示。然后老师又告诉他光在一些透明介质中的传播速度，如图2所示，试回答：
（1）针对小明提出的问题，仔细观察图1中的光路，对照图2中的数据进行分析，你能得出什么结论?
（2）根据你得出的结论，请在图3中画出光由玻璃斜射入酒精时，折射光线的大致位置.

答案解析
一、选择题
1.【答案】C
【解析】【解答】解：黑板“反光”是因为黑板发生了镜面反射，由光的反射定律可知，光在镜面上发生反射时，反射角等于入射角；则镜面反射后的光线射向同一方向，正好处在这一方向上时，获得的光线很强，使人无法看清黑板上的字．故C正确，ABD错误． 故选C．【分析】①镜面反射后的光线射向同一方向，正好处在这一方向上时，获得的光线很强，其他方向上几乎没有反射光线．黑板“反光”就是因为黑板发生了镜面反射的缘故；②漫反射时反射光线射向各个方向，所以我们能从各个不同方向看到本身不发光的物体
2.【答案】C
【解析】【解答】A图中墙上“孔雀”是手的影子，是光沿直线传播形成的，故不符合题意；B图中水中“折笔”是光的折射现象，故不符合题意；C图中湖面的“月影”是平面镜成像，水面相当于平面镜，是光的反射现象，故符合题意；D图中树荫下的“光斑”，是光沿直线传播的小孔成像，故不符合题意，故答案为：C。【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的.
3.【答案】A
【解析】【分析】A、白光是由红、橙、黄、绿、青、蓝、紫七种色光组成的；所以A正确；B、用于矫正远视眼的眼镜片是凸透镜；用于矫正近视眼的眼镜片是凹透镜；所以B错误；C、大气层里的空气是不均匀的，光穿过大气层时会发生折射；所以C错误；D、光在真空中的传播速度是3×108m/s，所以D错误；故选A【点评】本题考查的光现象知识点比较多，主要考查学生对所学物理知识的灵活应用能力
4.【答案】C
【解析】【解答】正常的眼睛看物体，看远处时，晶状体变薄，看近处物体时，晶状体变厚，C符合题意，ABD不符合题意.故答案为：C.【分析】正常的眼睛可以通过晶状体的变化来看清远近不同的物体.
5.【答案】D
【解析】【解答】解：望远镜望是由两组透镜组成，物镜成倒立、缩小的实像，与照相机的成像原理相同；目镜成正立、放大的虚像，与放大镜的成像原理相同。故选D。【分析】（1）显微镜的物镜成倒立、放大的实像，目镜成正立、放大的虚像；（2）望远镜的物镜成倒立、缩小的实像，目镜成正立、放大的虚像。
6.【答案】B
【解析】【解答】解：A、穿衣镜是平面镜，成正立等大的虚像，故A错误；B、柳叶是不透明的，看起来是绿色的是因为反射了太阳光中的绿色光，故B正确；C、光在水中的传播速度小于在空气中的传播速度，故C错误；D、镜面反射和漫反射都遵循光的反射定律，故D错误．故选：B【分析】（1）平面镜成正立、等大的虚像．（2）不透明物体的颜色是由物体反射的色光决定的．（3）光在水中的传播速度为空气中的3/4．（4）平行光射向平而光滑的反射面，反射光线平行射出，这种反射是镜面反射；平行光射向凹凸不平的反射面，反射光线射向四面八方，这种反射是漫反射．
7.【答案】A
【解析】【解答】AD、摄像头相当于凸透镜，在手机中成的是倒立缩小实像，故A正确、D错；B、摄像机是利用物距大于二倍焦距时，成倒立缩小实像的规律制成的，因此，“扫入”二维码时镜头和二维码的距离大于二倍焦距，故B错误；C、二维码本身不发光，不是光源，故C错误。故选：A。【分析】凸透镜成像时，物距u＞2f，成倒立缩小的实像，应用是照相机。能发光的物体称为光源。
8.【答案】A
【解析】【分析】本题要抓住近视眼成因：眼球晶状体的曲度过大，远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的前方造成近视眼．近视矫正方法，需佩戴凹透镜．
【解答】近视眼成因：眼球晶状体的曲度过大，远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的前方造成近视眼．近视矫正方法，需佩戴凹透镜．符合题意的选项是A．故选A．
【点评】本题考查了近视眼成因和近视矫正方法．
9.【答案】B
【解析】【解答】解：方法一：如图，物距大于凸透镜的二倍焦距，凸透镜成倒立、缩小的实像，应用于照相机．方法二：如图，物距大于像距，凸透镜成倒立、缩小的实像，应用于照相机．故选B．【分析】根据物距和焦距的关系，或根据物距和像距的关系，都能判断凸透镜的成像性质，然后根据凸透镜成像性质判断凸透镜的应用．　
10.【答案】B
【解析】【解答】解：当在光屏上得到烛焰倒立放大的像时，测得烛焰到凸透镜的距离为8cm．所以f＜8cm＜2f，所以4cm＜f＜8cm．故选B．【分析】要解决此题，需要掌握凸透镜成像的规律：当u＞2f时，成倒立、缩小的实像．当u=2f时，成倒立、等大的实像．当f＜u＜2f时，成倒立、放大的实像．当u=f时，无像．经凸透镜折射后的光线是平行的，没有会聚点．当u＜f时，成正立、放大的虚像．然后根据成像特点和物距判断凸透镜的焦距．
二、填空题
11.【答案】漫反射；各种颜色
【解析】【解答】要解答本题需掌握：①表面粗糙的反射面，光线射到反射面上时，反射光线射向不同的方向．②白色物体能反射各种颜色的色光．解：电影银幕和教室里的投影屏幕都是用粗糙白布制成的．是为了让光线射到上面发生漫反射，让各个地方的人都能看到画面或者黑板上的字；荧幕做成白色，因为白色能反射各种颜色的光，故不同位置的观众都可以看到色彩正常的画面．故答案为：漫反射，各种颜色【分析】①表面粗糙的反射面，光线射到反射面上时，反射光线射向不同的方向．②白色物体能反射各种颜色的色光．
12.【答案】3×108
【解析】【解答】解：光在真空中的传播速度是宇宙中最快的速度，为3×108m/s．故答案为：3×108 ． 【分析】根据光在真空中的传播速度填空　
13.【答案】漫；沿直线传播
【解析】【解答】解：教室里各个位置的同学都能看到黑板上的字，这是因为光在黑板上发生漫反射的缘故；个别同学被前方高个子同学挡住，看不到黑板上的一些字，这是因为光沿直线传播的缘故． 故答案为：漫；沿直线传播．【分析】（1）漫反射时反射光线射向各个方向，所以我们能从各个不同方向看到本身不发光的物体；（2）光在同种均匀介质中是沿直线传播的．
14.【答案】65°；镜面
【解析】【解答】解：首先做出法线，如下图所示：入射光线与镜面的夹角是25°，所以入射角为90°﹣25°=65°．根据反射角等于入射角做出反射光线．反射角也为60°． 建筑物的玻璃幕墙、釉面砖墙、磨光大理石等表面光滑，这些作为反射面的时候，都属于镜面反射，太阳光射到上面，入射光线被反射，从同一方向射出，光线很强，照到物体上会给人们的生活工作等造成很大的不便，称为白亮污染或光污染．故答案为：65°；镜面．【分析】要掌握入射角和反射角的概念：入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角．平行光射到玻璃幕墙、釉面砖墙、磨光大理石等反射面时，反射光线射向同一方向，会造成光污染．
15.【答案】EO；AB面的左方
【解析】【分析】由图可知，∠FOC=30°，∠EOC=90°﹣60°=30°，∴∠FOC=∠EOC故CD为法线，入射光线为EO，反射光线为OF，折射光线为OG；又∵入射角为∠EOC，折射角为∠GOD，且∠EOC＜∠GOD以及当光从玻璃中斜射入空气中时，折射角大于入射角，∴玻璃在AB面的左方．故答案为：EO、AB面的左方．
16.【答案】漫反射；各种颜色
【解析】【解答】解：电影银幕和教室里的投影屏幕都是用粗糙白布制成的．是为了让光线射到上面发生漫反射，让各个地方的人都能看到画面或者黑板上的字；荧幕做成白色，因为白色能反射各种颜色的光，故不同位置的观众都可以看到色彩正常的画面．故答案为：漫反射，各种颜色【分析】要解答本题需掌握：①表面粗糙的反射面，光线射到反射面上时，反射光线射向不同的方向．②白色物体能反射各种颜色的色光．
17.【答案】凸透镜；凹透镜
【解析】【解答】解：人的眼球好像照相机，晶状体和角膜共同作用相当于一个凸透镜；由图可知，物体成像在了视网膜的前面，这是近视眼的特征；近视眼是眼睛的晶状体会聚能力变强，像呈在视网膜的前方，如果要让成像在视网膜上，需要将光线发散些；凹透镜对光线有发散作用，所以可以利用凹透镜进行纠正．故答案为：凸透镜；凹透镜．【分析】人眼的成像与凸透镜成像原理中照相机类似．近视眼是由于像呈在视网膜的前方，应佩戴发散透镜矫正．本题主要考查学生对：人眼的视物原理，近视眼的成因，以及矫正方法的了解和掌握，是一道基础题．
18.【答案】变化；变长；会
【解析】【解答】解：圆柱形玻璃杯，里面装满水，相当于一个凸透镜．把一支铅笔放在玻璃杯的一侧，透过玻璃杯可以看到铅笔的形状变化．把铅笔由靠近玻璃瓶的位置向远处慢慢的移动时，实际是物体逐渐远离凸透镜，由凸透镜成像的规律可知，物体在一倍焦距内靠近焦点时，像正立且会逐渐变大，即铅笔尖变长；当物体移到焦点外时，成倒立放大的实像，故像会突然改变方向．故答案是：变化；变长；会．【分析】由凸透镜成像的规律知，当物距在一倍焦距以内时，得到正立、放大的虚像；物体在一倍焦距到二倍焦距之间时，得到倒立、放大的实像；物体在二倍焦距以外时，得到倒立、缩小的实像．　
三、作图题
19.【答案】解：
【解析】【解答】过入射点垂直界面作出法线，根据反射定律的内容在空气中法线的另一侧作出反射光线，在水中法线的另一侧作出折射光线，如图所示： 【分析】（1）反射与入射的关系：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角；（2）折射与入射的关系：折射光线、入射光线、法线在同一个平面内，折射光线与入射光线分居法线两侧，光由空气斜射入水中时，折射光线向法线偏折，折射角小于入射角．
20.【答案】解：将小芳和小刚的顶端和影子的顶端连接并延长可交于一点S，点S就是光源的位置，如下图：?
【解析】【分析】根据中心投影的特点可知，连接物体和它影子的顶端所形成的直线必定经过点光源．所以分别把小芳和小刚的顶端和影子的顶端连接并延长可交于一点，即点光源的位置．
四、实验探究题
21.【答案】（1）确定像的位置（2）便于比较像和物到镜面的距离（3）玻璃板没有垂直于桌面放置（4）31.6（5）不合理，实验次数仅有一次，得出的结论具有偶然性
【解析】【解答】解：(1)选择玻璃板代替平面镜便于观察并确定像的位置,同时也便于比较物像大小关系;?(2)若将玻璃板和蜡烛下面的白纸换成方格纸进行实验,这种做法的优点是便于探究像和物与平面镜的位置关系;（3）实验过程中，小明困惑于无论怎样移动蜡烛B，都不能使它与蜡烛A的像重合？原因可能是玻璃板没有垂直于桌面放置；(4)A蜡烛原来离玻璃板5.8cm ,当A蜡烛远离玻璃板2s时,离玻璃板的距离为10cm;?因为虚像到镜面的距离与蜡烛到镜面的距离相等,所以B蜡烛应远离玻璃板15.8cm,所以蜡烛B应与A相距31.6cm,才能与A的像完全重合;?(5) 不合理，实验次数仅有一次，数据太少得出的结论具有偶然性。故答案为：（1）确定像的位置 ；（2） 便于比较像和物到镜面的距离? ；（3） 玻璃板没有垂直于桌面放置 ；（4）31.6? ；（5）不合理，实验次数仅有一次，得出的结论具有偶然性.【分析】（1）通过玻璃板可以确定像的位置,同时也便于比较物像大小关系;（2）将白纸换成方格纸可以数出物体和像到平面镜的格子数就可以确定物体和像到平面镜的距离是否相等；（3）只有玻璃板和桌面垂直是像才呈现在桌面上；（4）先根据v=的变形式s=vt求出物体到镜面的距离，再根据像与物体关于镜面成轴对称图形求解；（5）只有经过多次实验才能总结出普遍规律。
22.【答案】（1）11.5（2）同一高度；实（3）远视
【解析】【解答】（1）光屏上最小、最亮的光斑就是焦点，焦点到光心的距离为焦距，由图可知，焦距f=11.5cm；（2）为使像成在光屏中央，应将烛焰、凸透镜和光屏三者中心调节到同一高度 . 将蜡烛放在焦点以外时，都可以在光屏上成实像；（3）凸透镜对光线有会聚作用，可以用来矫正远视眼，制作远视眼镜 .故答案为：（1）11.5；（2）同一高度；实；（3）远视 .【分析】（1）太阳光可看成是平行光，平行光通过凸透镜会聚后，形成最小、最亮的光斑就是焦点，焦点到光心的距离为焦距；（2）为使像成在光屏中央，应将烛焰、凸透镜和光屏三者中心调节到同一高度 . 焦点是成实像和虚像的分界点，物距大于焦距时，凸透镜成的像为实像；（3）人眼的晶状体相当于凸透镜，当物体的像成在视网膜的后方时，就形成了远视眼，此时可利用凸透镜对光线的会聚作用，使光线提前会聚，矫正远视眼 .
五、综合题
23.【答案】（1）光散射的强度与光波波长有关，波长越短，被散射出去的能量越多，穿过的能量越少（2）我们能够看到大海是因为海水反射的光的进入我们的眼睛，射向水面的太阳光中波长较短的蓝光和紫光遇到较纯净的海水分子时就会发生强烈的散射和反射，于是人们所见到的海洋就呈现一片蔚蓝色或深蓝色了．
【解析】【解答】（1）根据文中的关键字句可知光散射遵循的规律：光散射的强度与光波波长有关，波长越短，被散射出去的能量越多，穿过的能量越少；（2）我们能够看到大海是因为海水反射的光的进入我们的眼睛，射向水面的太阳光中波长较短的蓝光和紫光，被散射出去的能量较多，穿过的能量较少，见到的主要是阳光中被海水散射的蓝、紫光，所以人们所见到的海洋就呈现一片蔚蓝色或深蓝色了.【分析】（1）解答本题要抓住材料中的关键句子“光散射的强度与光波波长有关，波长越短，被散射出去的能量越多，穿过的能量越少”。（2）太阳光中各单色光的波长不相同，从红光到紫光，波长逐渐变短，波长较长的单色光穿透能力强，容易被水分子吸收，波长较短的单色光穿透能力弱，容易发生反射和散射.
24.【答案】（1）解：当光由光速大的介质射向光速小的介质时折射角小于入射角；当光由光速小的介质射向光速大的介质时折射角大于入射角.（2）解：如下图
【解析】【解答】（1）由图1和图2中的数据可知，水的光速大于玻璃的光速，当光由水射向玻璃时折射角小于入射角；玻璃的光速小于冰的光速，当光由玻璃射向冰时折射角大于入射角.可以得出结论：当光由光速大的介质射向光速小的介质时折射角小于入射角；当光由光速小的介质射向光速大的介质时折射角大于入射角.（2）由于玻璃的光速小于酒精的光速，所以，当光由玻璃射向酒精时折射角大于入射角.故答案为：（1）当光由光速大的介质射向光速小的介质时折射角小于入射角；当光由光速小的介质射向光速大的介质时折射角大于入射角；（2）图略.【分析】（1）本题考查了光的折射规律，根据题目中所给的数据进行分析，当光由光速大的介质射向光速小的介质时折射角小于入射角；（2）根据光在不同介质中的传播的速度，根据得出的结论，画出对应的折射光线.
