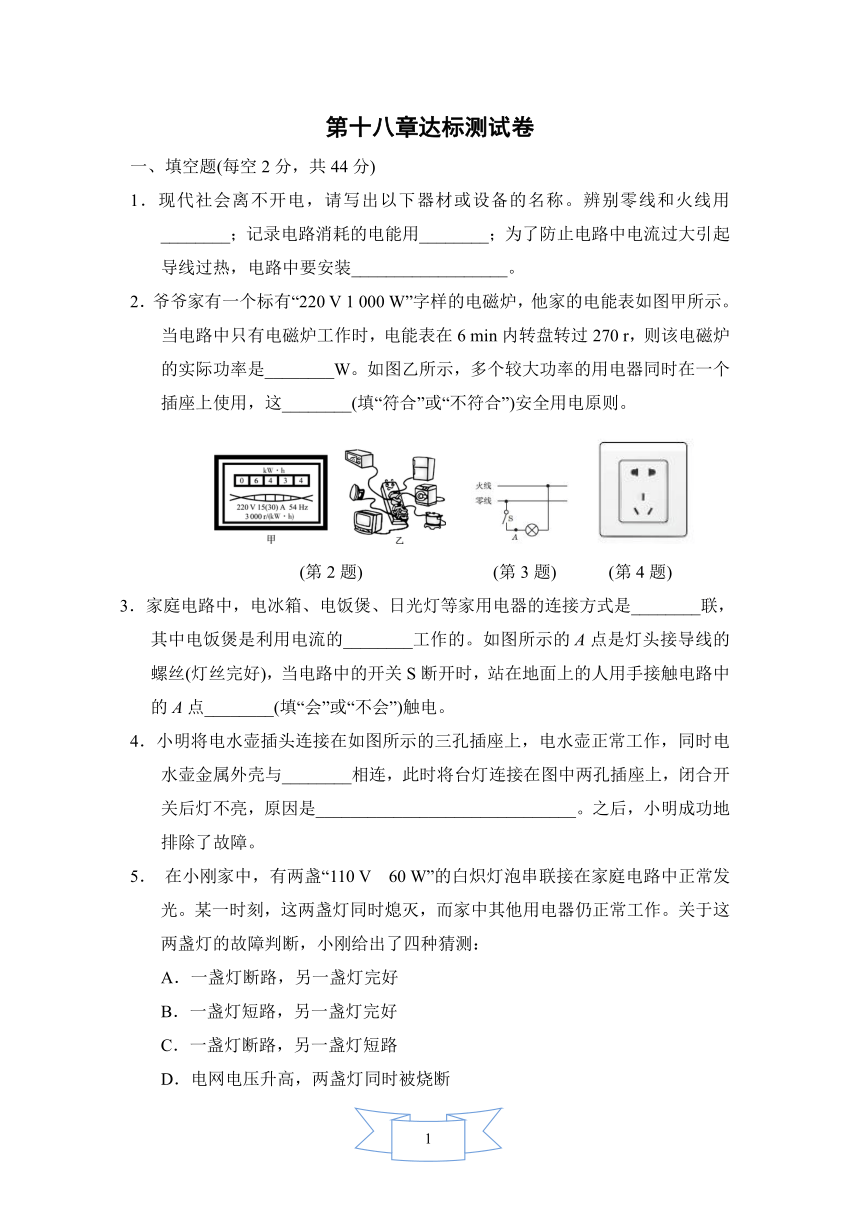

第十八章达标测试卷
一、填空题(每空2分，共44分)
1．现代社会离不开电，请写出以下器材或设备的名称。辨别零线和火线用________；记录电路消耗的电能用________；为了防止电路中电流过大引起导线过热，电路中要安装__________________。
2．爷爷家有一个标有“220 V 1 000 W”字样的电磁炉，他家的电能表如图甲所示。当电路中只有电磁炉工作时，电能表在6 min内转盘转过270 r，则该电磁炉的实际功率是________W。如图乙所示，多个较大功率的用电器同时在一个插座上使用，这________(填“符合”或“不符合”)安全用电原则。
(第2题) (第3题) (第4题)
3．家庭电路中，电冰箱、电饭煲、日光灯等家用电器的连接方式是________联，其中电饭煲是利用电流的________工作的。如图所示的A点是灯头接导线的螺丝(灯丝完好)，当电路中的开关S断开时，站在地面上的人用手接触电路中的A点________(填“会”或“不会”)触电。
4．小明将电水壶插头连接在如图所示的三孔插座上，电水壶正常工作，同时电水壶金属外壳与________相连，此时将台灯连接在图中两孔插座上，闭合开关后灯不亮，原因是______________________________。之后，小明成功地排除了故障。
5． 在小刚家中，有两盏“110 V 60 W”的白炽灯泡串联接在家庭电路中正常发光。某一时刻，这两盏灯同时熄灭，而家中其他用电器仍正常工作。关于这两盏灯的故障判断，小刚给出了四种猜测：
A．一盏灯断路，另一盏灯完好
B．一盏灯短路，另一盏灯完好
C．一盏灯断路，另一盏灯短路
D．电网电压升高，两盏灯同时被烧断

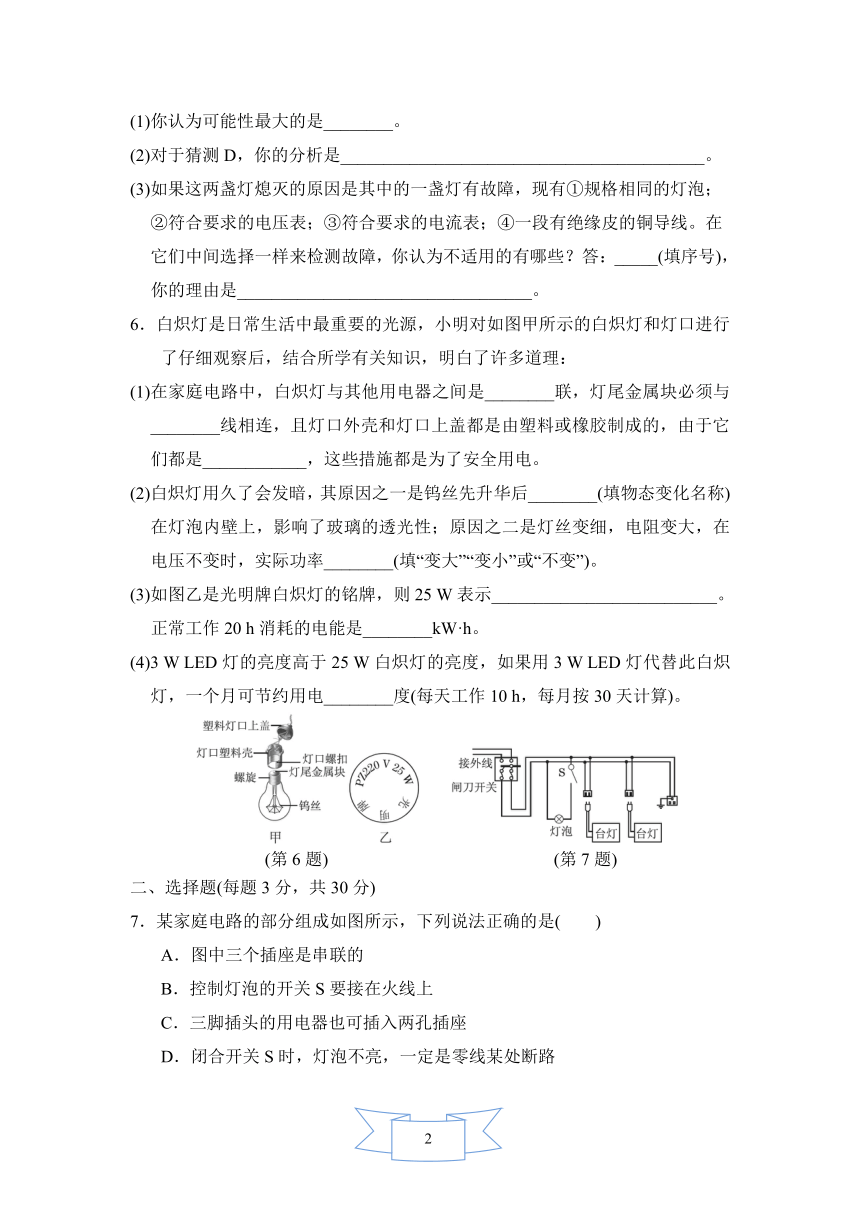

(1)你认为可能性最大的是________。
(2)对于猜测D，你的分析是__________________________________________。
(3)如果这两盏灯熄灭的原因是其中的一盏灯有故障，现有①规格相同的灯泡；②符合要求的电压表；③符合要求的电流表；④一段有绝缘皮的铜导线。在它们中间选择一样来检测故障，你认为不适用的有哪些？答：_____(填序号)，你的理由是__________________________________。
6．白炽灯是日常生活中最重要的光源，小明对如图甲所示的白炽灯和灯口进行了仔细观察后，结合所学有关知识，明白了许多道理：
(1)在家庭电路中，白炽灯与其他用电器之间是________联，灯尾金属块必须与________线相连，且灯口外壳和灯口上盖都是由塑料或橡胶制成的，由于它们都是____________，这些措施都是为了安全用电。
(2)白炽灯用久了会发暗，其原因之一是钨丝先升华后________(填物态变化名称)在灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻变大，在电压不变时，实际功率________(填“变大”“变小”或“不变”)。
(3)如图乙是光明牌白炽灯的铭牌，则25 W表示__________________________。正常工作20 h消耗的电能是________kW·h。
(4)3 W LED灯的亮度高于25 W白炽灯的亮度，如果用3 W LED灯代替此白炽灯，一个月可节约用电________度(每天工作10 h，每月按30天计算)。
(第6题) (第7题)
二、选择题(每题3分，共30分)
7．某家庭电路的部分组成如图所示，下列说法正确的是( )
A．图中三个插座是串联的
B．控制灯泡的开关S要接在火线上
C．三脚插头的用电器也可插入两孔插座
D．闭合开关S时，灯泡不亮，一定是零线某处断路
8．洗衣机、电冰箱等用电器的电源插头有三条线(如图)，其中一条接火线(通常标有“L”字样)，一条接零线(通常标有“N”字样)，第三条线标有“E”，它的作用是( )
A．稳固插头 B．防触电 C．节能 D．防短路
(第8题) (第9题)
9．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是( )
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器，乙处应装开关
C．当用电器功率增大时，通过保险丝的电流就增大
D．当保险丝熔断后，可以用铜丝代替
10．人体发生触电事故，这主要是指( )
A．人体带了电荷
B．人体中有电流流过
C．人体中通过的电流超过一定值
D．人体上有电压
11．在家庭电路中，插座、螺口节能灯和开关的连接正确的是( )

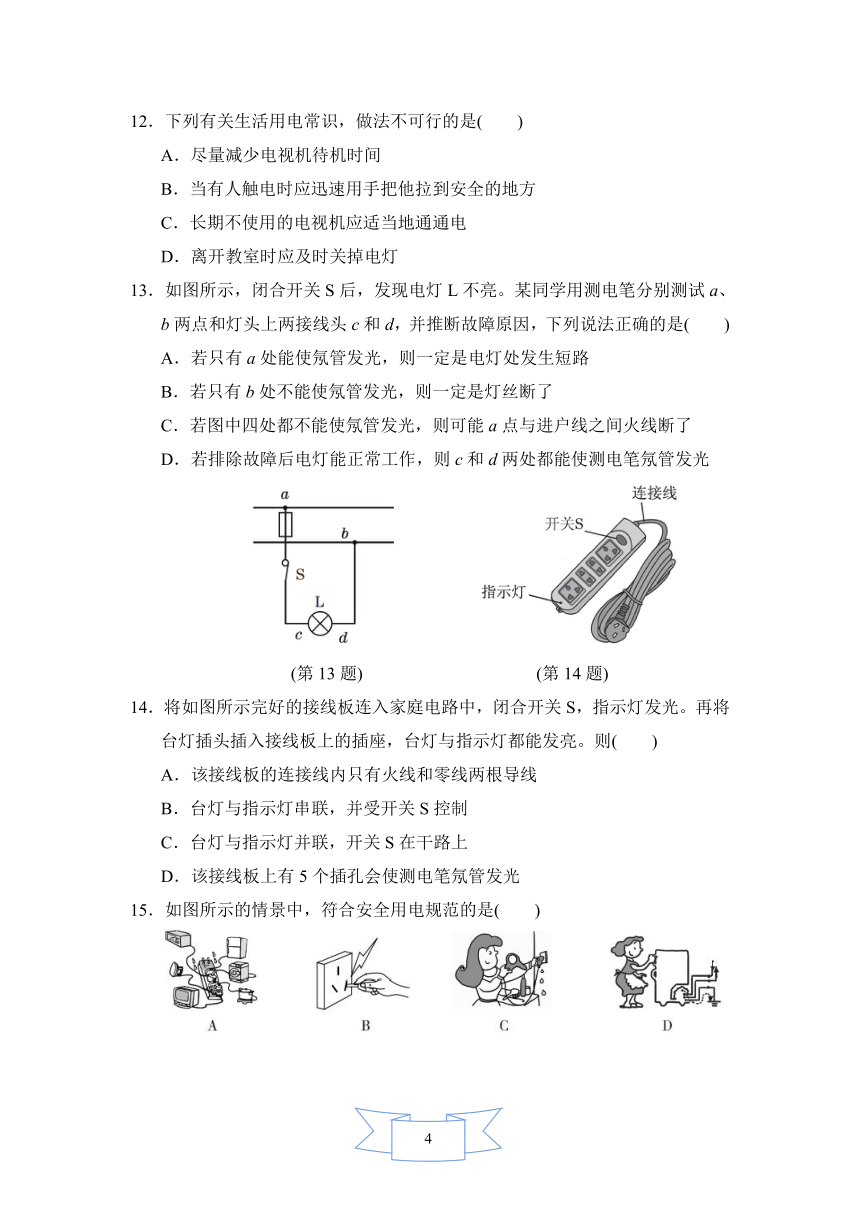

12．下列有关生活用电常识，做法不可行的是( )
A．尽量减少电视机待机时间
B．当有人触电时应迅速用手把他拉到安全的地方
C．长期不使用的电视机应适当地通通电
D．离开教室时应及时关掉电灯
13．如图所示，闭合开关S后，发现电灯L不亮。某同学用测电笔分别测试a、b两点和灯头上两接线头c和d，并推断故障原因，下列说法正确的是( )
A．若只有a处能使氖管发光，则一定是电灯处发生短路
B．若只有b处不能使氖管发光，则一定是灯丝断了
C．若图中四处都不能使氖管发光，则可能a点与进户线之间火线断了
D．若排除故障后电灯能正常工作，则c和d两处都能使测电笔氖管发光
(第13题) (第14题)
14．将如图所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光。再将台灯插头插入接线板上的插座，台灯与指示灯都能发亮。则( )
A．该接线板的连接线内只有火线和零线两根导线
B．台灯与指示灯串联，并受开关S控制
C．台灯与指示灯并联，开关S在干路上
D．该接线板上有5个插孔会使测电笔氖管发光
15．如图所示的情景中，符合安全用电规范的是( )
16．在生活中，我们会遇到这些情况：(1)开关中的两个线头相碰；(2)插头中的两个线头相碰；(3)电路中增加了大功率的用电器；(4)户外输电线绝缘皮损坏。在上述情况中，可能引起家庭电路中空气开关跳闸的是( )
A．(1)和(2) B．(2)和(3) C．(2)和(4) D．(1)和(4)
三、作图题(共3分)
17．电热水壶的功率一般都比较大，因此在使用时要特别注意安全用电。请将如图所示电热水壶的三条接线按照安全用电的原则对应连接到插头上。
(第17题) (第18题)
四、综合应用题(第18题6分，第19题8分，第20题9分，共23分)
18．如图是家庭电路的示意图。小明用测电笔接触其中一条导线，发现测电笔的氖管发光。
(1)请在图中用笔画线代替导线将电灯和开关、插座分别接入电路。
(2)把“220V 1 100 W”有金属外壳的电热水壶接入三孔插座，在额定电压下
工作：
①求流过电热水壶发热棒的电流；
②求电热水壶发热棒的阻值。
(3)已知发热棒电阻R1大于导线电阻R2，假设电热水壶工作时发热棒发热量为Q1，与其连接的导线发热量为Q2，请判断Q1与Q2的大小关系，并写出判断依据。
19．超导限流器是一种短路故障限制装置，它的电阻R随电流I的变化关系如图甲所示，现将它接入如图乙所示的照明电路中，X为用电器，照明电压为
220 V。
(1)当电路中的电流为5 A时，用电器X消耗的电功率是多大？
(2)为使用电器X短路后电路能保持稳定状态，超导限流器的阻值应满足什么
条件？
(3)在超导限流器的阻值满足的条件下，有人把超导限流器称为“不断电熔丝”，请你说明理由。
20．随着宜昌现代化学校建设工作的深入开展，全市各中小学教学多媒体硬件运用越来越多，某校共有15个教室，每个教室配有40 W的照明灯10盏，
300 W的投影仪一台，100 W的教学扩音系统一套，300 W的电脑一台。(该校的供电电压为220 V)
(1)学生在操场上进行半小时的大课间体育活动时，若教室内的这些用电器没有关闭，那么这半小时该校会浪费多少度电？
(2)随着这些硬件的装配，需要对学校供电线路进行改造，下表是各种橡胶绝缘铜芯线在常温下的安全载流量(长时间通电时的最大安全电流)，从安全角度考虑，该校应选择哪种导线作为干路导线？请通过计算后说明。
(3)该校电路中的保险装置采用空气开关(如图甲)，空气开关内有电磁铁和两个触点，制作触点的材料有铜或银，电路正常工作时两触点是连接在一起的，当电流过大时电磁铁将两个触点分开，切断电路(如图乙)。从空气开关的使用寿命和安全角度考虑，应选择触点用________(填“银”或“铜”)材料制作的空气开关，原因是_______________________________
(同样条件下，银的电阻比铜的电阻小)。
导线规格
导线横截面积S/mm2
4
6
10
16
安全载流量I/A
37
47
68
94
答案
一、1．测电笔；电能表；保险丝(或自动空气开关、保险装置等)
2．900；不符合 点拨：3 000 r/(kW·h)表示电路中每消耗1 kW·h的电能，电能表转盘转过3 000转，则电磁炉工作6 min消耗的电能：W＝
kW·h＝0.09 kW·h；电磁炉的实际功率：P实＝＝＝
0.9 kW＝900 W；多个大功率用电器同时使用一个插座，会因为通过插座的电流过大而烧坏，不符合安全用电原则。
3．并；热效应；会 点拨：家庭电路中，电冰箱、电饭煲、日光灯等全部是并联的，各用电器都能在额定电压下工作，而且互相不影响。电饭煲工作时电能转化为内能，电饭煲是利用电流热效应工作的；断开开关，零线被切断，火线仍然是连接的，所以A处仍然和火线相连。接触A点，会发生触电事故。
4．大地；台灯所在的支路开路 点拨：电水壶接入电路时需用三孔插座，将其用电部分连入电路的同时，也将它的金属外壳与大地相连；它与两孔插座上的用电器并联，当将台灯连接在图中两孔插座上，闭合开关后灯不亮，说明台灯所在的支路开路。
5．(1)A (2)错误，因为其他用电器仍能正常工作
(3)③和④；用电流表或导线接通电路，加在一盏灯两端的电压为220 V，灯丝会被烧断
点拨：(1)如果一盏灯断路，另一盏灯完好，因为两灯串联，所以整个电路断路，两盏灯同时熄灭，是可能性最大的，故A选项符合题意；(2)电网电压升高，其他用电器也会被烧坏，而题中指出其他用电器正常工作，因此猜测D错误；(3)用电流表或导线接通电路，加在一盏灯两端的电压为220 V，灯丝会被烧断。因此③和④不适用。
6．(1)并；火；绝缘体
(2)凝华；变小
(3)额定功率是25 W；0.5
(4)6.6
二、7．B 点拨：家庭电路的连接应该是并联的，开关接在火线上。三孔插座的作用是当用电器金属外壳漏电时能将电流及时导入大地，防止发生触电事故，两孔插座没有这个作用。为了用电安全，三脚插头不能插入两孔插座。当控制灯泡的开关S闭合时，灯不亮的原因很多，不能说一定是零线某处断路，只能说可能是零线某处断路。故选B。
8．B 点拨：三线插头的最上面那根线应该与家用电器的金属外壳相连，这样插头插入三孔插座后，金属外壳就能够和大地连接起来了，一旦用电器漏电使金属外壳带电时，电流就会从地线流向大地，防止发生触电事故，故B正确。故选B。
9．C 点拨：保险丝必须安装在火线上，所以A选项错误；开关要装在接近火线的一侧，这样能保证电路安全，故甲装开关，乙装用电器，所以B选项错误；由I＝可知，当用电器的功率增大时，通过保险丝的电流将增大，所以C选项正确；因为铜的熔点高，所以不能用铜丝代替保险丝，所以D选项错误。故选C。
10．C 点拨：通常情况下，不高于36 V的电压对人是安全的。当加在人体上的电压大到一定数值时，通过人体的电流就达到一定程度，发生触电事故。故选C。
11．B
12．B 点拨：待机状态会消耗电能，故尽量减少电视机待机时间，故A可行；发现有人触电时，不要直接去救援，因为人体是导体，如果接触触电人，救援人员可能直接或间接接触火线，发生触电事故，所以一定先切断电源，故B不可行；长期不使用的电视机应适当地通通电，利用电热驱潮，故C可行；离开教室时要随手关灯，可以节约电能，养成节能的好习惯，故D可行。故选B。
13．C 点拨：若只有a处能使氖管发光，说明a、c之间发生断路，可能保险丝熔断了，故A错误；若只有b处不能使氖管发光，说明a、c、d都与火线接通，则断路发生在b、d之间，故B错误；若图中四处都不能使氖管发光，说明a点与进户线之间火线断路，故C正确；若排除故障后电灯能正常工作，说明电路是接通的，则c点与火线接通，能使测电笔氖管发光，而d处与零线接通，不会使氖管发光故D错误。故选C。
14．C 点拨：根据题图可知，该插头为三脚插头，因此连接线有火线、零线和地线，故A错误；开关控制台灯和指示灯，而台灯和指示灯互不影响，因此台灯与指示灯并联，开关S在干路上，故B错误，C正确；从接线板上可以看出有两个三孔插座、两个两孔插座，因此有四个插孔与火线相连，即四个插孔能使测电笔氖管发光，故D错误。故选C。
15．D 点拨：电冰箱外壳接地，符合安全用电的要求。
16．B
三、17．解：如图所示。
四、18．解：(1)如图所示。
(2)①根据 P＝UI 可得流过电热水壶的电流为I＝＝＝5 A；
②电阻为R＝＝＝44 Ω；
(3)由题可知，发热棒电阻R1与导线电阻R2串联在电路中，根据串联电路的特点，通过它们的电流I相等，R1＞R2，由焦耳定律Q＝I2Rt，可知：
Q1＞Q2。
19．解：(1)I＝5 A时，限流器电阻为0，
用电器X消耗的电功率P＝UI＝220 V×5 A＝1 100 W。
(2)X被短路后，为使电路保持稳定状态，限流器电阻不能为0。I′≥20 A，
故有R＝≤＝11 Ω，
所以0(3)当电路中的电流小于某一电流值(20 A)时，限流器电阻为0，电路正常工作；当电路短路时，限流器电阻为一定值，此时电路中的电流减小，处于稳定状态，电路中仍有电流，电路没有被切断。
20．解：(1)根据题意，教室内用电器不关闭，消耗的总电功率：P总＝(40 W×
10＋300 W＋100 W＋300 W)×15＝16.5 kW，根据P＝得
W＝P总t＝16.5 kW×0.5 h＝8.25 kW·h。
(2)假如全部用电器都工作时，此时干路中的电流为
I＝＝＝75 A，
因为68 A＜75 A＜94 A，故选导线横截面积S＝16 mm2的导线。
(3)银；同样条件下，银触点接触电阻小些，根据Q＝I2Rt得出产生的热量更小，使用寿命更长、更安全
