高中物理教科版选修3-2学案变压器　远距离输电 考点归纳 Word版含答案

变压器　远距离输电
【基本概念、规律】
一、变压器原理
1．工作原理：电磁感应的互感现象．
2．理想变压器的基本关系式
(1)功率关系：P入＝P出．
(2)电压关系：＝，若n1>n2，为降压变压器；若n1(3)电流关系：只有一个副线圈时，＝；
有多个副线圈时，U1I1＝U2I2＋U3I3＋…＋UnIn.
二、远距离输电
1．输电线路(如图所示)
2．输送电流
(1)I＝. (2)I＝.
3．电压损失
(1)ΔU＝U－U′. (2)ΔU＝IR.
4．功率损失
(1)ΔP＝P－P′. (2)ΔP＝I2R＝2R＝.
【重要考点归纳】
考点一　理想变压器原、副线圈关系的应用

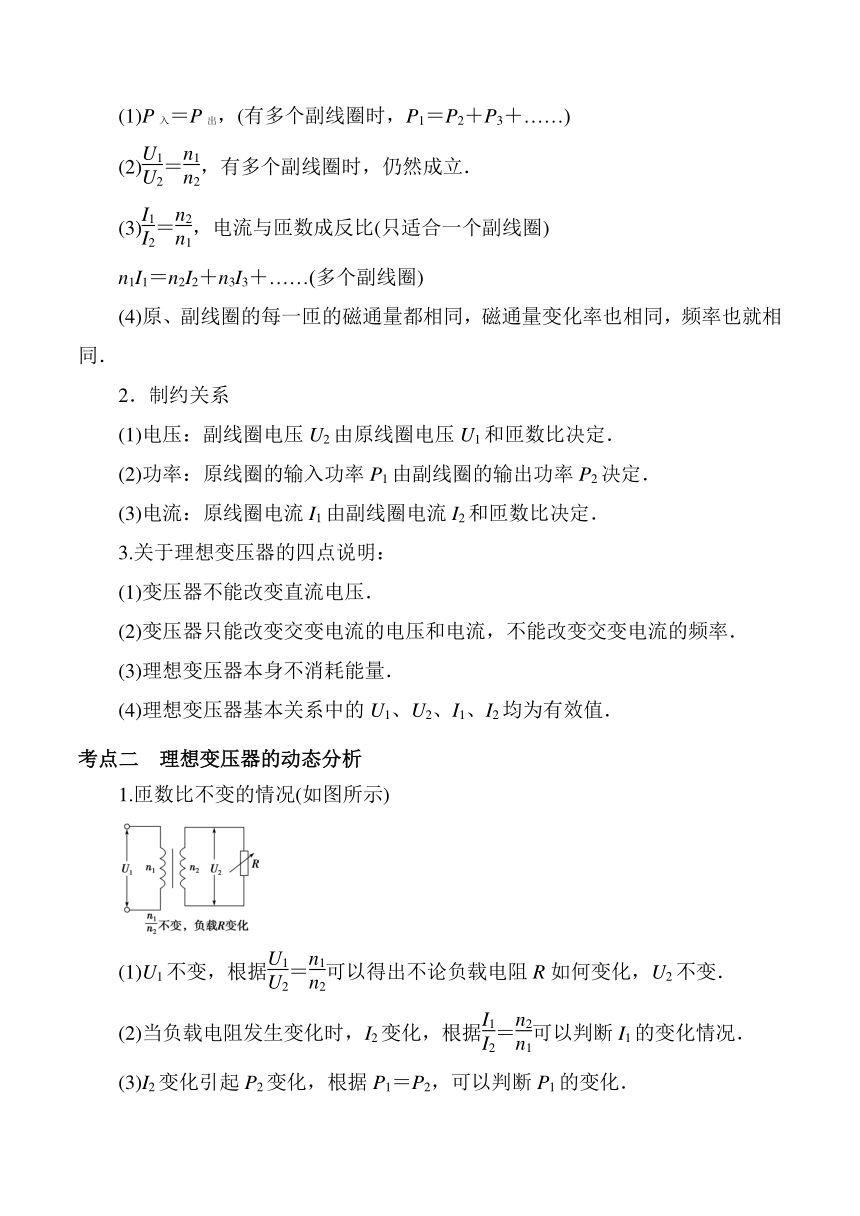

1．基本关系
(1)P入＝P出，(有多个副线圈时，P1＝P2＋P3＋……)
(2)＝，有多个副线圈时，仍然成立．
(3)＝，电流与匝数成反比(只适合一个副线圈)
n1I1＝n2I2＋n3I3＋……(多个副线圈)
(4)原、副线圈的每一匝的磁通量都相同，磁通量变化率也相同，频率也就相同．
2．制约关系
(1)电压：副线圈电压U2由原线圈电压U1和匝数比决定．
(2)功率：原线圈的输入功率P1由副线圈的输出功率P2决定．
(3)电流：原线圈电流I1由副线圈电流I2和匝数比决定．
3.关于理想变压器的四点说明：
(1)变压器不能改变直流电压．
(2)变压器只能改变交变电流的电压和电流，不能改变交变电流的频率．
(3)理想变压器本身不消耗能量．
(4)理想变压器基本关系中的U1、U2、I1、I2均为有效值．
考点二　理想变压器的动态分析
1.匝数比不变的情况(如图所示)
(1)U1不变，根据＝可以得出不论负载电阻R如何变化，U2不变．
(2)当负载电阻发生变化时，I2变化，根据＝可以判断I1的变化情况．
(3)I2变化引起P2变化，根据P1＝P2，可以判断P1的变化．
2.负载电阻不变的情况(如图所示)
(1)U1不变，发生变化，U2变化．
(2)R不变，U2变化，I2发生变化．
(3)根据P2＝和P1＝P2，可以判断P2变化时，P1发生变化，U1不变时，I1发生变化．
3.变压器动态分析的思路流程
考点三　关于远距离输电问题的分析
1．远距离输电的处理思路
对高压输电问题，应按“发电机→升压变压器→远距离输电线→降压变压器→用电器”这样的顺序，或从“用电器”倒推到“发电机”一步一步进行分析．
2．远距离高压输电的几个基本关系(以下图为例)：
(1)功率关系：P1＝P2，P3＝P4，P2＝P损＋P3.
(2)电压、电流关系：＝＝，＝＝
U2＝ΔU＋U3，I2＝I3＝I线．
(3)输电电流：I线＝＝＝.
(4)输电线上损耗的电功率：
P损＝I线ΔU＝I2线R线＝2R线．
3.解决远距离输电问题应注意下列几点
(1)画出输电电路图．
(2)注意升压变压器副线圈中的电流与降压变压器原线圈中的电流相等．
(3)输电线长度等于距离的2倍．
(4)计算线路功率损失一般用P损＝I2R线．
【思想方法与技巧】
特殊变压器问题的求解
一、自耦变压器
高中物理中研究的变压器本身就是一种忽略了能量损失的理想模型，自耦变压器(又称调压器)，它只有一个线圈，其中的一部分作为另一个线圈，当交流电源接不同的端点时，它可以升压也可以降压，变压器的基本关系对自耦变压器均适用．
二、互感器
分为：电压互感器和电流互感器，比较如下：
电压互感器
电流互感器
原理图
原线圈的连接
并联在高压电路中
串联在大电流电路中
副线圈的连接
连接电压表
连接电流表
互感器的作用
将高电压变为低电压
将大电流变为小电流
利用的公式
＝
I1n1＝I2n2
三、多副线圈变压器
对于副线圈有两个及以上的理想变压器，电压与匝数成正比是成立的，而电流与匝数成反比的规律不成立．但在任何情况下，电流关系都可以根据原线圈的输入功率等于副线圈的输出功率即P入＝P出进行求解．
