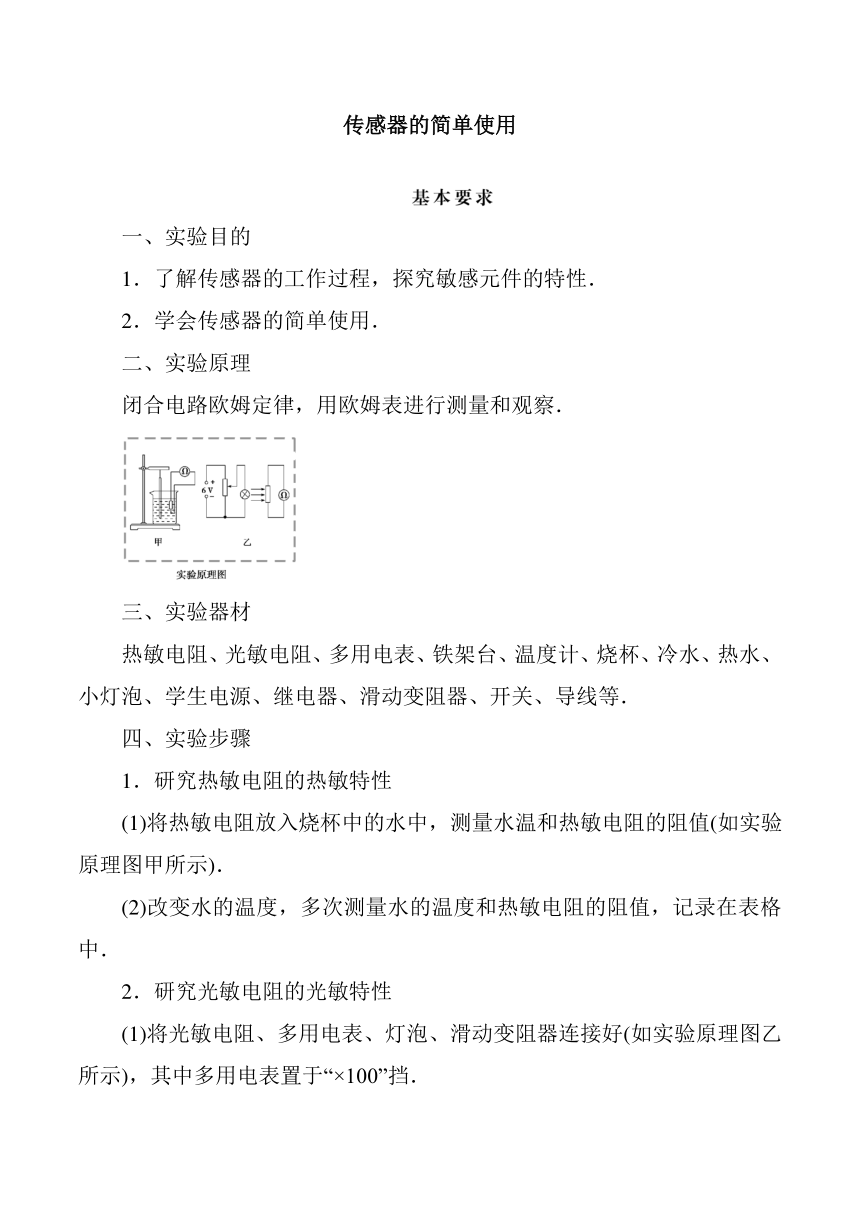

传感器的简单使用
一、实验目的
1．了解传感器的工作过程，探究敏感元件的特性．
2．学会传感器的简单使用．
二、实验原理
闭合电路欧姆定律，用欧姆表进行测量和观察．
三、实验器材
热敏电阻、光敏电阻、多用电表、铁架台、温度计、烧杯、冷水、热水、小灯泡、学生电源、继电器、滑动变阻器、开关、导线等．
四、实验步骤
1．研究热敏电阻的热敏特性
(1)将热敏电阻放入烧杯中的水中，测量水温和热敏电阻的阻值(如实验原理图甲所示)．
(2)改变水的温度，多次测量水的温度和热敏电阻的阻值，记录在表格中．
2．研究光敏电阻的光敏特性
(1)将光敏电阻、多用电表、灯泡、滑动变阻器连接好(如实验原理图乙所示)，其中多用电表置于“×100”挡．
(2)先测出在室内自然光的照射下光敏电阻的阻值，并记录数据．
(3)打开电源，让小灯泡发光，调节小灯泡的亮度使之逐渐变亮，观察表盘指针显示电阻阻值的情况，并记录．
(4)用手掌(或黑纸)遮光时，观察表盘指针显示电阻阻值的情况，并记录．
一、数据处理
1．热敏电阻的热敏特性
(1)画图象
在右图坐标系中，粗略画出热敏电阻的阻值随温度变化的图线．
(2)得结论
热敏电阻的阻值随温度的升高而减小，随温度的降低而增大．
2．光敏电阻的光敏特性
(1)探规律
根据记录数据定性分析光敏电阻的阻值与光照强度的关系．
(2)得结论
①光敏电阻在暗环境下电阻值很大，强光照射下电阻值很小；
②光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量．
二、误差分析
本实验误差主要来源于温度计和欧姆表的读数．
三、注意事项
1．在做热敏实验时，加开水后要等一会儿再测其阻值，以使电阻温度与水的温度相同，并同时读出水温．
2．光敏实验中，如果效果不明显，可将电阻部分电路放入带盖的纸盒中，并通过盖上小孔改变射到光敏电阻上的光的多少．
3．欧姆表每次换挡后都要重新调零．
