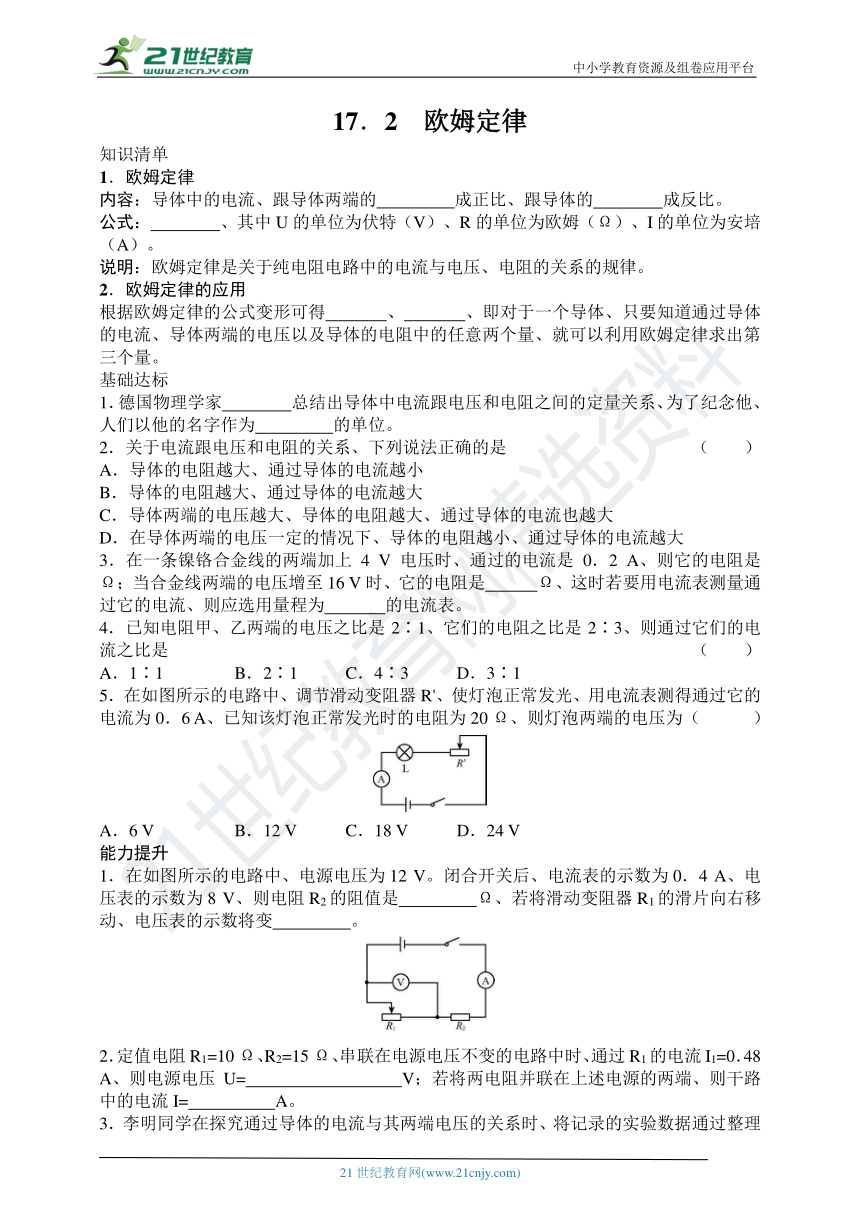

17．2　欧姆定律
知识清单
1．欧姆定律
内容：导体中的电流、跟导体两端的　 　成正比、跟导体的　 　成反比。?
公式：　 　、其中U的单位为伏特（V）、R的单位为欧姆（Ω）、I的单位为安培（A）。?
说明：欧姆定律是关于纯电阻电路中的电流与电压、电阻的关系的规律。
2．欧姆定律的应用
根据欧姆定律的公式变形可得　 　、　 　、即对于一个导体、只要知道通过导体的电流、导体两端的电压以及导体的电阻中的任意两个量、就可以利用欧姆定律求出第三个量。?
基础达标
1．德国物理学家　 　总结出导体中电流跟电压和电阻之间的定量关系、为了纪念他、人们以他的名字作为　 　的单位。?
2．关于电流跟电压和电阻的关系、下列说法正确的是 （ ）
A．导体的电阻越大、通过导体的电流越小
B．导体的电阻越大、通过导体的电流越大
C．导体两端的电压越大、导体的电阻越大、通过导体的电流也越大
D．在导体两端的电压一定的情况下、导体的电阻越小、通过导体的电流越大
3．在一条镍铬合金线的两端加上4 V电压时、通过的电流是0．2 A、则它的电阻是　 　Ω；当合金线两端的电压增至16 V时、它的电阻是　 　Ω、这时若要用电流表测量通过它的电流、则应选用量程为　 　的电流表。?
4．已知电阻甲、乙两端的电压之比是2∶1、它们的电阻之比是2∶3、则通过它们的电流之比是 （ ）
A．1∶1 B．2∶1 C．4∶3 D．3∶1
5．在如图所示的电路中、调节滑动变阻器R'、使灯泡正常发光、用电流表测得通过它的电流为0．6 A、已知该灯泡正常发光时的电阻为20 Ω、则灯泡两端的电压为 （ ）

A．6 V B．12 V C．18 V D．24 V
能力提升
1．在如图所示的电路中、电源电压为12 V。闭合开关后、电流表的示数为0．4 A、电压表的示数为8 V、则电阻R2的阻值是　 　Ω、若将滑动变阻器R1的滑片向右移动、电压表的示数将变　 　。?

2．定值电阻R1=10 Ω、R2=15 Ω、串联在电源电压不变的电路中时、通过R1的电流I1=0．48 A、则电源电压U=　 　V；若将两电阻并联在上述电源的两端、则干路中的电流I=　 　A。?

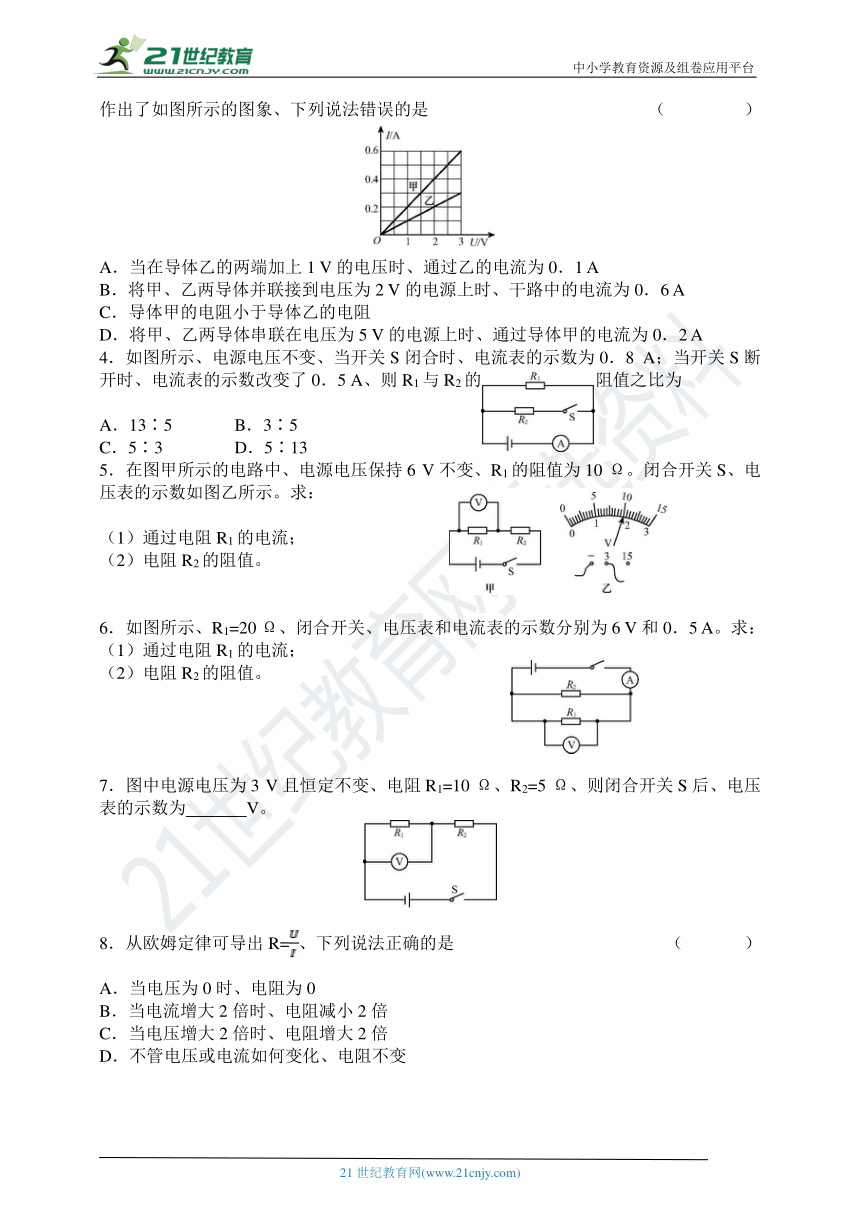

3．李明同学在探究通过导体的电流与其两端电压的关系时、将记录的实验数据通过整理作出了如图所示的图象、下列说法错误的是 （ ）

A．当在导体乙的两端加上1 V的电压时、通过乙的电流为0．1 A
B．将甲、乙两导体并联接到电压为2 V的电源上时、干路中的电流为0．6 A
C．导体甲的电阻小于导体乙的电阻
D．将甲、乙两导体串联在电压为5 V的电源上时、通过导体甲的电流为0．2 A
4．如图所示、电源电压不变、当开关S闭合时、电流表的示数为0．8 A；当开关S断开时、电流表的示数改变了0．5 A、则R1与R2的阻值之比为 （ ）

A．13∶5 B．3∶5
C．5∶3 D．5∶13
5．在图甲所示的电路中、电源电压保持6 V不变、R1的阻值为10 Ω。闭合开关S、电压表的示数如图乙所示。求：

（1）通过电阻R1的电流；
（2）电阻R2的阻值。


6．如图所示、R1=20 Ω、闭合开关、电压表和电流表的示数分别为6 V和0．5 A。求：
（1）通过电阻R1的电流；
（2）电阻R2的阻值。




7．图中电源电压为3 V且恒定不变、电阻R1=10 Ω、R2=5 Ω、则闭合开关S后、电压表的示数为　 　V。?

8．从欧姆定律可导出R=、下列说法正确的是 （ ）
A．当电压为0时、电阻为0
B．当电流增大2倍时、电阻减小2倍
C．当电压增大2倍时、电阻增大2倍
D．不管电压或电流如何变化、电阻不变

答案解析
知识清单：
1、电压 电阻 T=U/R
2、U=TR R=U/I
基础达标
1、欧姆 电阻
2、D
3、20 20 0—3A
4、D
5、B
能力提升
1、10 减小
2、12 2
3、D
4、C
5、（1）I=U/R=2v/10Ω=0.2A
（2）R=U/I=4V/0.2A=20Ω
6、（1）I=U/R=6V/20Ω=0.3A
（2）R=U/I=6V/0.3A=30Ω
7、2
8、D
