17．4　欧姆定律在串、并联电路中的应用
第1课时　欧姆定律在串联电路中的应用
知识清单
1．串联电路的电阻特点
串联电路的总电阻等于各个串联电阻之　 　。?
说明：把导体串联、相当于增加了导体的　 　、因此串联电路的总电阻比任何一个串联的电阻都　 　。?
2．串联电路的分压规律
串联电路具有分压作用、串联电路的电压分配与其电阻成　 　比、公式为? 　。?
基础达标（串联电路的电阻特点)
1．一只小灯泡的额定电压为8 V、正常发光时通过它的电流为0．4 A、现将该小灯泡接在12 V的电源上、为使其正常发光、还应　 　联一个　 　Ω的电阻。?
2．一个滑动变阻器标有“1．5 A　50 Ω”的字样、当它与一个阻值为30 Ω的电阻串联在一起时、总电阻的变化范围为 （ ）
A．30 Ω～80 Ω B．0～80 Ω
C．0～50 Ω D．0～30 Ω
3．如图所示、闭合开关后、电压表的示数为4．5 V、电流表的示数为0．45 A。移动滑动变阻器的滑片直至电流表的示数为0．3 A时、电压表的示数为 （ ）

A．1．5 V B．3 V
C．4．5 V D．6 V

4．如图所示的电路中、电源电压为12 V、滑动变阻器R的最大阻值为50 Ω、电阻R1的阻值为10 Ω。当滑动变阻器的滑片P从a端移向b端时、电流表示数的变化范围是 （ ）
A．0．24 A～0．2 A B．1．2 A～0．24 A
C．1．2 A～0．12 A D．1．2 A～0．2 A


5．如图甲所示的电路、电源电压保持不变。闭合开关S、当滑动变阻器的滑片P从右端移动到左端的过程中、R1、R2的I—U关系图象如图乙所示、则下列判断正确的是 （ ）

A．图线A是电阻R1的I—U关系图象
B．电源电压为18 V
C．R1的阻值为15 Ω
D．滑动变阻器R2的最大阻值为30 Ω
6．如图所示的电路中、电源电压保持不变、R1=20 Ω。闭合开关S、移动滑动变阻器R2的滑片P至中点c时、电流表的示数为0．4 A；移动滑片P至最右端a时、电流表的示数为0．3 A、则电源电压和滑动变阻器的最大阻值分别为 （ ）

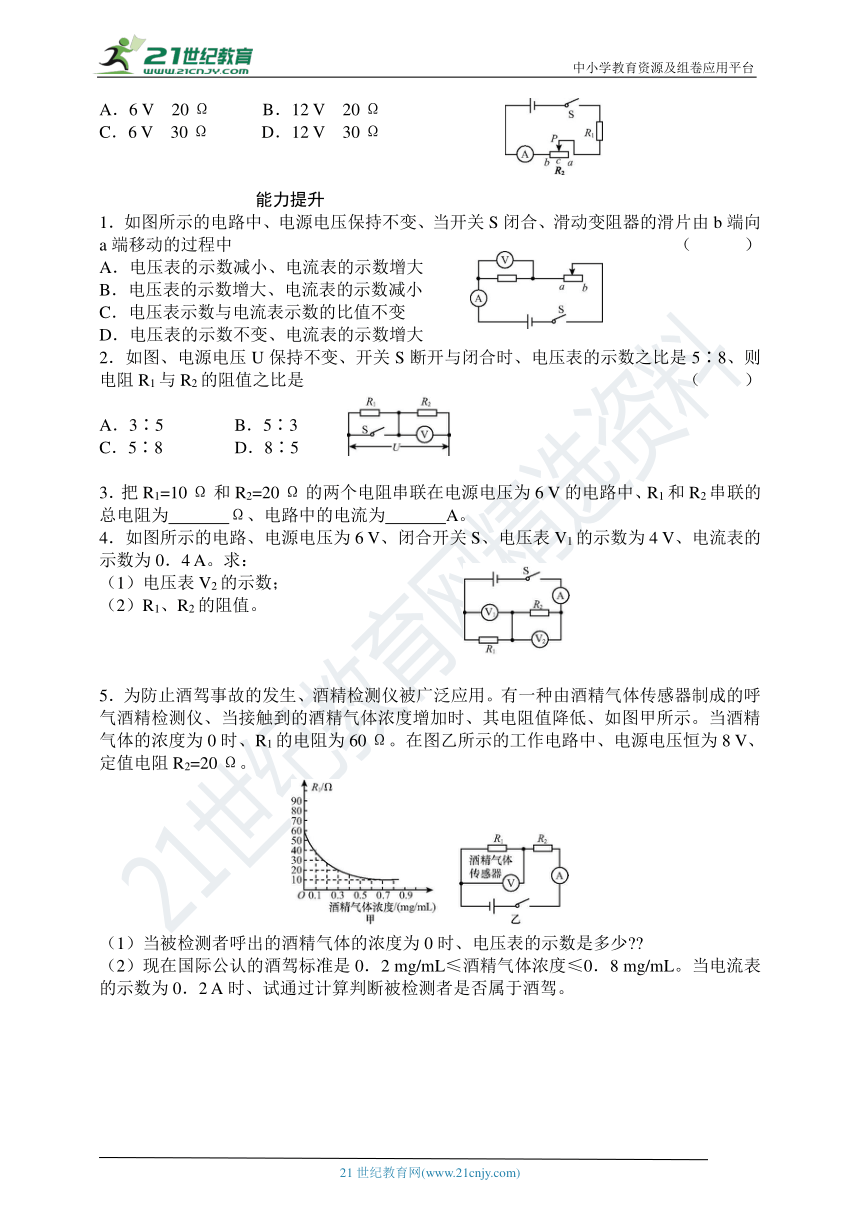

A．6 V　20 Ω B．12 V　20 Ω
C．6 V　30 Ω D．12 V　30 Ω


能力提升
1．如图所示的电路中、电源电压保持不变、当开关S闭合、滑动变阻器的滑片由b端向a端移动的过程中 （ ）
A．电压表的示数减小、电流表的示数增大
B．电压表的示数增大、电流表的示数减小
C．电压表示数与电流表示数的比值不变
D．电压表的示数不变、电流表的示数增大
2．如图、电源电压U保持不变、开关S断开与闭合时、电压表的示数之比是5∶8、则电阻R1与R2的阻值之比是 （ ）

A．3∶5 B．5∶3
C．5∶8 D．8∶5

3．把R1=10 Ω和R2=20 Ω的两个电阻串联在电源电压为6 V的电路中、R1和R2串联的总电阻为　 　Ω、电路中的电流为　 　A。?
4．如图所示的电路、电源电压为6 V、闭合开关S、电压表V1的示数为4 V、电流表的示数为0．4 A。求：
（1）电压表V2的示数；
（2）R1、R2的阻值。



5．为防止酒驾事故的发生、酒精检测仪被广泛应用。有一种由酒精气体传感器制成的呼气酒精检测仪、当接触到的酒精气体浓度增加时、其电阻值降低、如图甲所示。当酒精气体的浓度为0时、R1的电阻为60 Ω。在图乙所示的工作电路中、电源电压恒为8 V、定值电阻R2=20 Ω。

（1）当被检测者呼出的酒精气体的浓度为0时、电压表的示数是多少??
（2）现在国际公认的酒驾标准是0．2 mg/mL≤酒精气体浓度≤0．8 mg/mL。当电流表的示数为0．2 A时、试通过计算判断被检测者是否属于酒驾。



答案解析
知识清单：
1、和 长度 大
2、正 U1/U2=R1/R2
基础达标
1、串 10
2、A
3、B
4、D
5、B
6．B
能力提升
1、 C
2、 A
3、 30 0.2
4、 U2=U-U1=6V-4V=2V
R=U/I=4V、0.4A=10Ω
5、（1）由图象可知，当被检测者未喝酒时，即酒精气体的浓度为0时，R1的电阻为60Ω，
由图R1与R2串联，电压表测R1电压，电流表测电路电流，
电路电流：I=UR1+R2UR1+R2=8V60Ω+20Ω8V60Ω+20Ω=0.1A，
电压表示数即R1两端电压U1=IR1=0.1A×60Ω=6V；
（2）当电流表示数为I'=0.2A时，
R2两端电压：U'2=I'R2=0.2A×20Ω=4V，
R1的电阻：R'1= U/I=（8V?4V）/0.2A=20Ω，
由甲图可知，被检测者的酒精气体浓度为0.3mg/ml＞0.2mg/ml，所以被检测者属于酒驾
