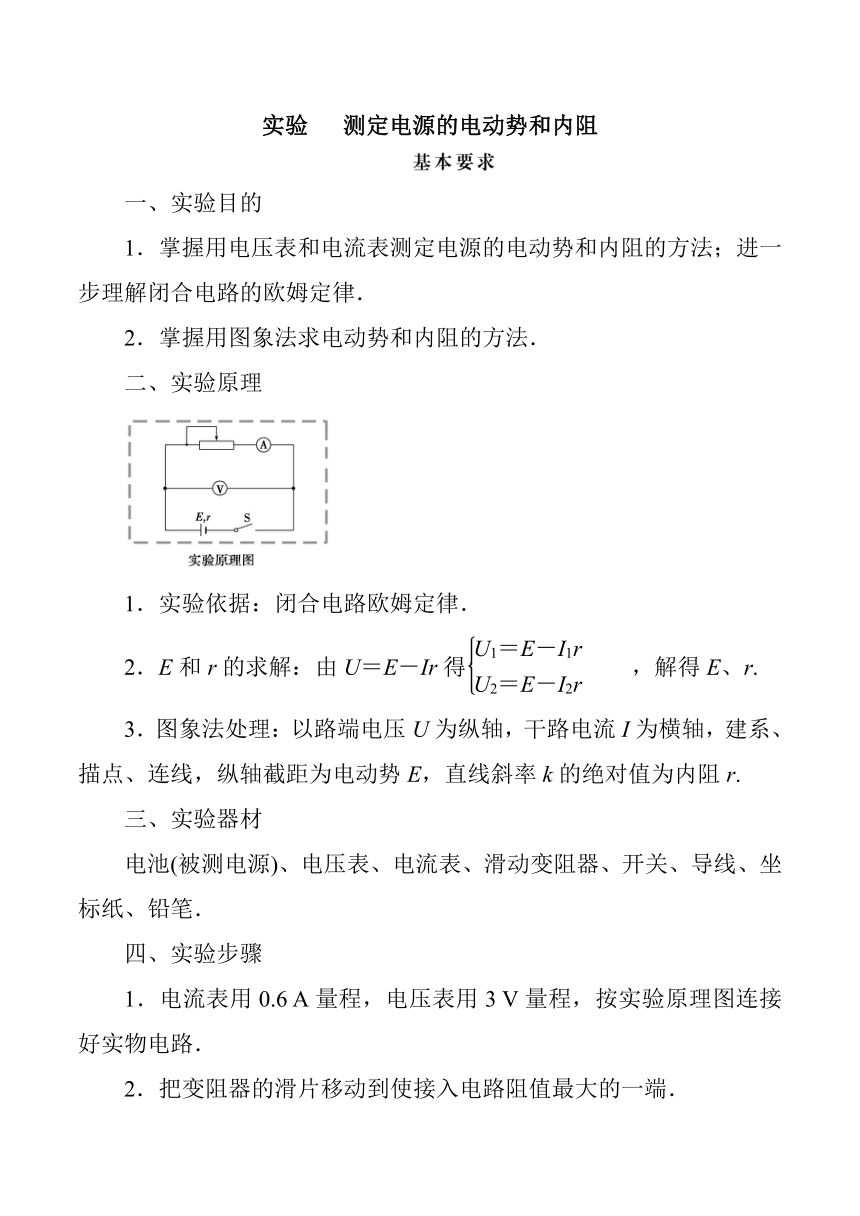

实验 　测定电源的电动势和内阻
一、实验目的
1．掌握用电压表和电流表测定电源的电动势和内阻的方法；进一步理解闭合电路的欧姆定律．
2．掌握用图象法求电动势和内阻的方法．
二、实验原理
1．实验依据：闭合电路欧姆定律．
2．E和r的求解：由U＝E－Ir得，解得E、r.
3．图象法处理：以路端电压U为纵轴，干路电流I为横轴，建系、描点、连线，纵轴截距为电动势E，直线斜率k的绝对值为内阻r.
三、实验器材
电池(被测电源)、电压表、电流表、滑动变阻器、开关、导线、坐标纸、铅笔．
四、实验步骤
1．电流表用0.6 A量程，电压表用3 V量程，按实验原理图连接好实物电路．
2．把变阻器的滑片移动到使接入电路阻值最大的一端．
3．闭合电键，调节变阻器，使电流表有明显示数．记录一组电流表和电压表的示数，用同样方法测量并记录几组I、U值，并填入表格中．
第1组
第2组
第3组
第4组
第5组
第6组
U/V
I/A
4.断开开关，拆除电路，整理好器材．
一、数据处理
1．列多个方程组求解，再求E、r的平均值．
2．用作图法处理数据，如图所示．
(1)图线与纵轴交点为E；
(2)图线与横轴交点为I短＝；
(3)图线的斜率表示r＝.
二、误差分析
1．偶然误差：(1)电表读数不准引起误差．(2)图象法求E和r时作图不准确．
2．系统误差：(1)采取电流表内接法，由于电压表分流造成电动势和内阻的测量值均偏小．(2)采取电流表外接法，由于电流表分压，造成内阻的测量值偏大．
三、注意事项
1．为了使路端电压变化明显，可使用内阻较大的旧电池．
2．电流不要过大，应小于0.5 A，读数要快．每次读数后立即断开电源．
3．要测出不少于6组的(U，I)数据，且变化范围要大些．
4．若U－I图线纵轴刻度不从零开始，则图线和横轴的交点不再是短路电流，内阻应根据r＝确定．
5．电流表要内接(因为r很小)．
