3.2 地球仪和地图（第2课时）(课件 31张ppt)

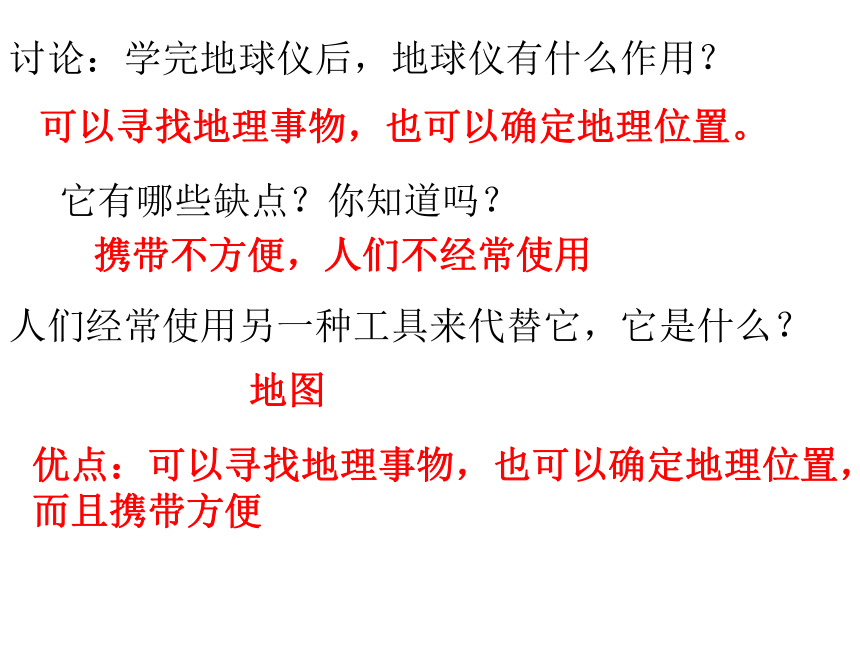

课件31张PPT。（第2课时）讨论：学完地球仪后，地球仪有什么作用？可以寻找地理事物，也可以确定地理位置。它有哪些缺点？你知道吗？携带不方便，人们不经常使用人们经常使用另一种工具来代替它，它是什么？地图优点：可以寻找地理事物，也可以确定地理位置，

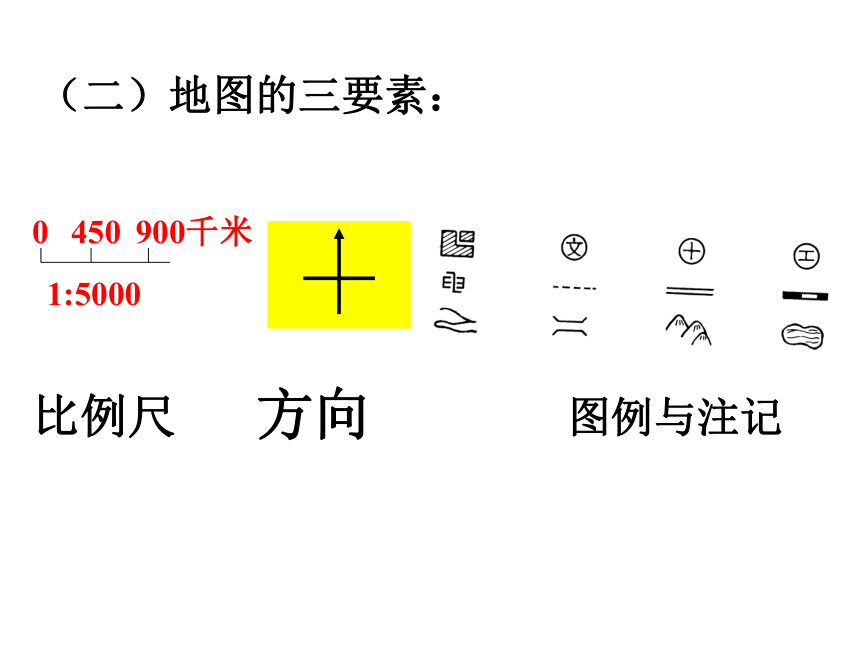

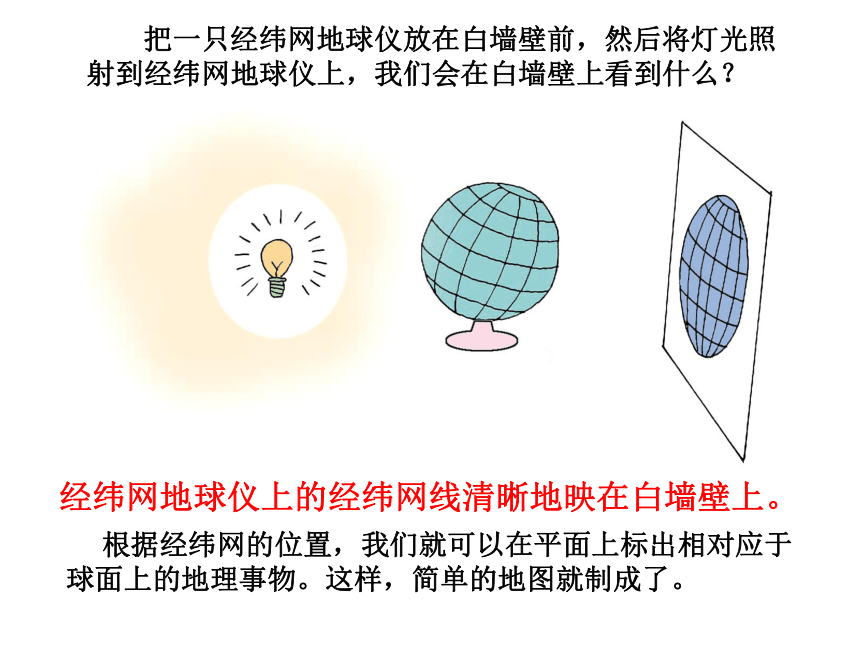

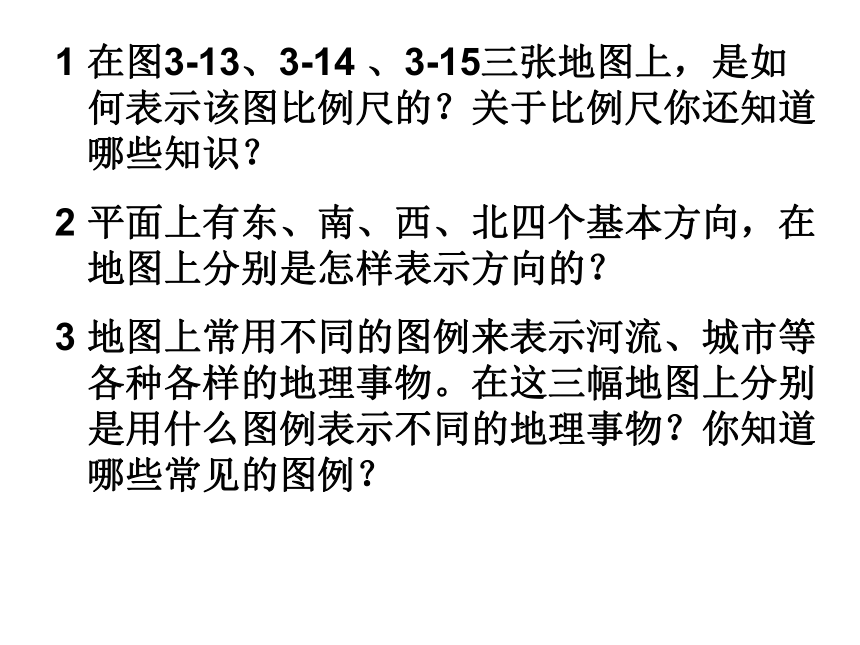

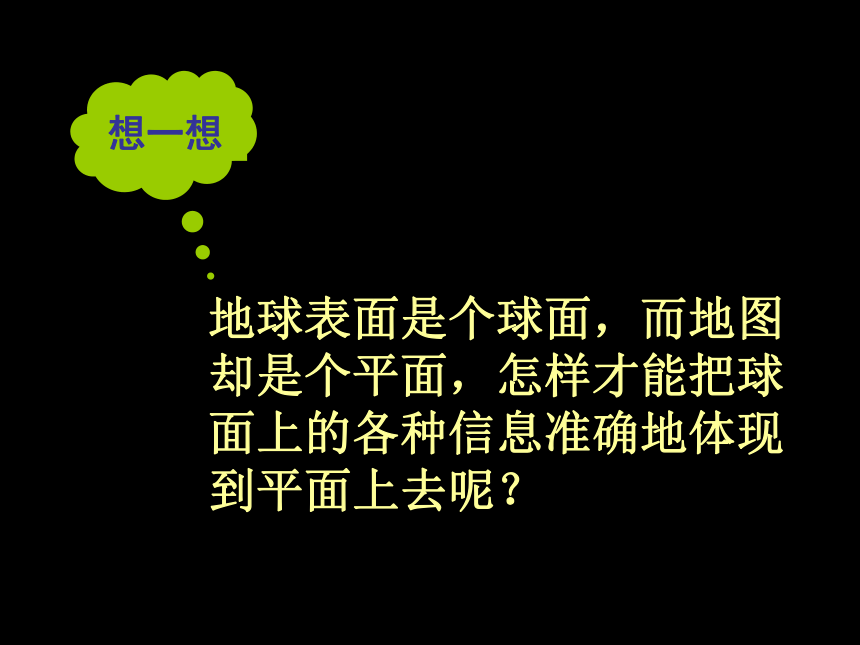

而且携带方便地球表面是个球面，而地图却是个平面，怎样才能把球面上的各种信息准确地体现到平面上去呢？ 把一只经纬网地球仪放在白墙壁前，然后将灯光照射到经纬网地球仪上，我们会在白墙壁上看到什么？ 根据经纬网的位置，我们就可以在平面上标出相对应于球面上的地理事物。这样，简单的地图就制成了。 经纬网地球仪上的经纬网线清晰地映在白墙壁上。世界地图——地图是以各种不同的图式符号，将地球表面的地理事物缩小表现在平面纸上的图形。政区图旅游图平面示意图观察：这三幅地图都具备地图的哪三大基本要素？比例尺 （二）地图的三要素：方向图例与注记在图3-13、3-14 、3-15三张地图上，是如何表示该图比例尺的？关于比例尺你还知道哪些知识？
平面上有东、南、西、北四个基本方向，在地图上分别是怎样表示方向的？

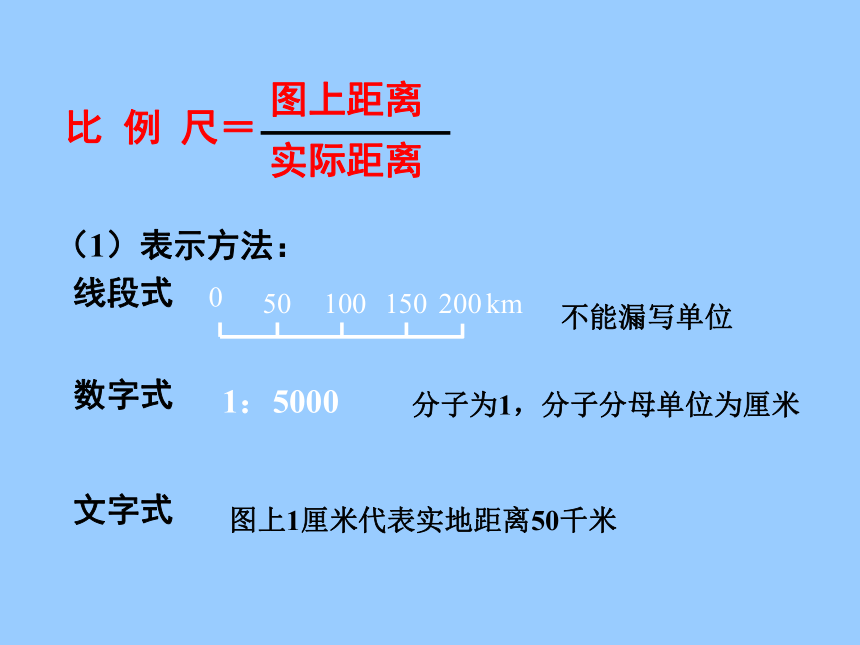

地图上常用不同的图例来表示河流、城市等各种各样的地理事物。在这三幅地图上分别是用什么图例表示不同的地理事物？你知道哪些常见的图例？比 例 尺＝ 数字式线段式文字式1：5000（1）表示方法：050100150200km图上1厘米代表实地距离50千米分子为1，分子分母单位为厘米不能漏写单位图上距离 实际距离 1、在中国政区图上量算北京与香港之间的直线距离.（提示先在地图上测量，然后按照比例尺计算。小心单位换算）【活动】4cm4×500km=2000km（2）比例尺的大小：是指比例尺值的大小。比例尺

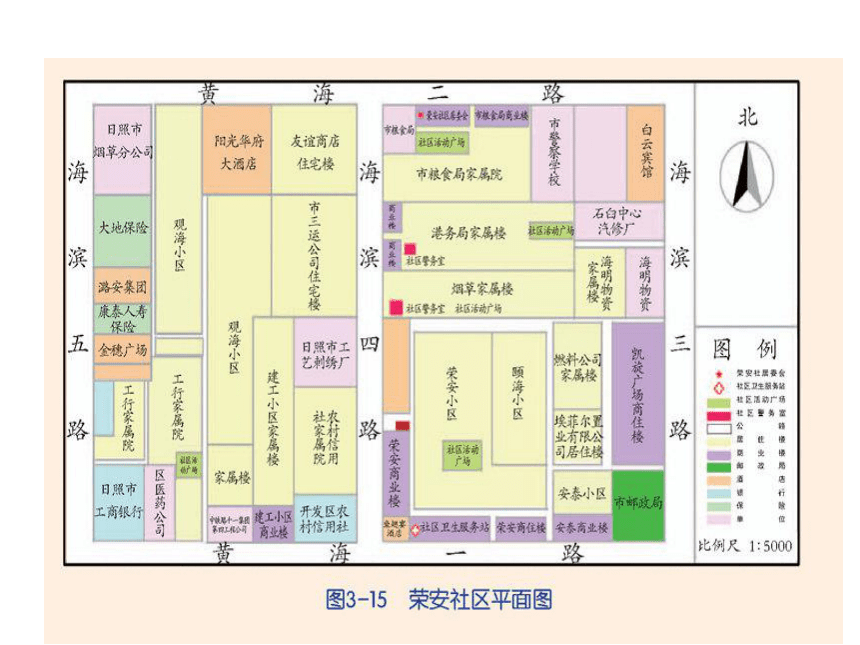

的分子为1，所以分母越大，比例尺越小。小小大小较详细简单 仔细观察中国行政区划图、浙江旅游图、荣安社区平面图比较三幅地图的比例尺大小，表示范围及表示内容详细情况的关系.大较大详细由上图表你能得到什么结论？ 一般比例尺越大，地图上所表示的实际范围越小，但表示的内容越详细。
相反，一般比例尺越小，则表示的范围越大，内容越简单。在同样的图幅上：学以致用：
浙江旅游图和光明中学社区平面图相比较，谁的比例尺大？谁的范围大？内容详细？ 光明中学社区比例尺大，浙江旅游图范围大，光明中学社区内容详细1、经纬网定向法:2、一般定向法:3、指向标定向法：方向:三张地图分别是如何表示方向的？根据经纬度判读方向,其中经线表
示南北方向，纬线表示东西方向。上北下南， 左西右东有的地图用一个指北的方向标来
指示的方向。常用的8个方向
常用的8个方向东南西北东北东南西南西北找到南雁荡山、普
陀山、千岛湖，确定它们
在浙江省的位置。杭州市在温州市的什么方向？中心中心指向标地图定向练一练：
1.a在b的什么方向？
2.b在c的什么方向？还是刚才的问题，你能再做一次吗？你认识这些常见的图例吗？房屋学校医院工厂邮局公路乡村路铁路河流桥山池塘首都省会、直辖市、首府一般城市洲界国界未定国界省、直辖市、自治区界地区界铁路公路长城运河河流、湖泊季节性河流、湖泊水库渠道井泉山脉山峰隘口沙漠沼泽图例与注记地图上用来表示地理事物或地理现象的符号叫图例地图上用做说明地理事物的文字或数字叫注记卫星遥感拍摄的地图
三维地图中国地形立体图小 结地图定义作用种类三要素比例尺图例方向线段式数字式文字式经纬网定向法指向标定向法一般定向法练一练：1、当你站在地球的某一点上，发现你的前后左右都是北方，你是站在（ ）A.北极 B.南极 C.赤道 D.北京B2、下列4幅图幅大小相同的政区图中，比例尺最大的是（ ）A.世界政区图 B.中国政区图
C.浙江省政区图 D.杭州市政区图 D（1）此地图是用___________来判断方向的.看学校地图，回答下列问题：（2）里仁花园在学校的______方向；排球场在体育馆的________ 方向。 （3）如果按照地图三要素来看，此地图还少了什么？ （5）如果有客人问你从校门到艺术楼怎么走，你会怎么告诉他呢？ 指向标定向法东北正北比例尺和图例作业：
1、作业本第二节2全部完成。
2、回去完成制作我们校园平面图。

课后做一做：小组讨论：
绘制我们学校平面图的实验方案？设计要求参考：
（1）怎样用比较简单的方法测量并记录学校的建筑物、 道路、操场、绿化带等的大小？
（2）怎样能够确定它们的方位及相互距离？
（3）怎样确定适当的比例尺？
（4）用哪些图例？
（5）怎样用测量获得的数据绘制成平面图？绘图的
基本步骤应该如何？
