第十九单元　生活用电
?

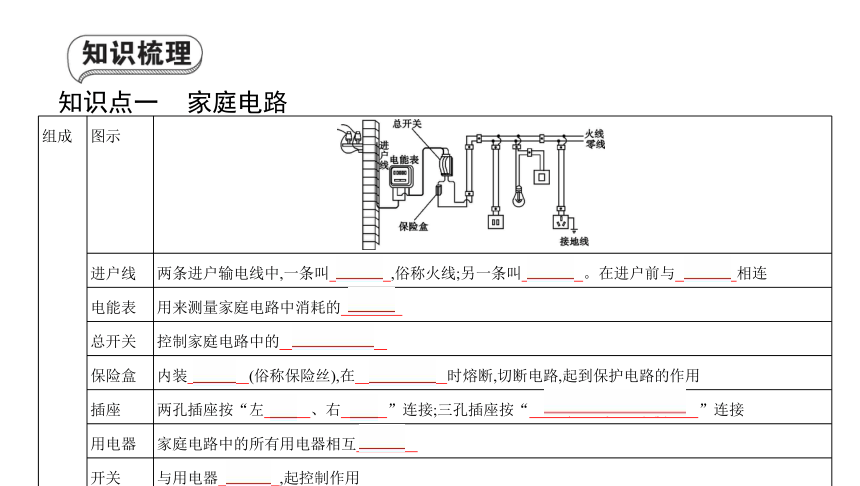

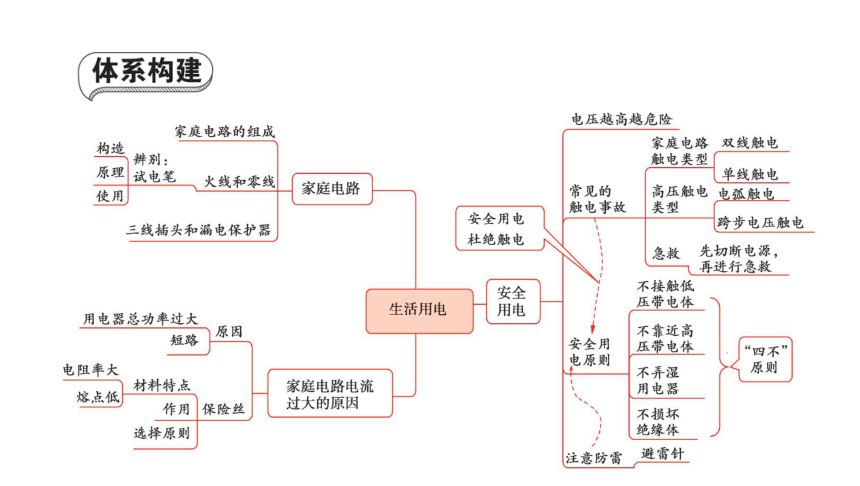

知识点一????家庭电路
组成 图示 ?


进户线 两条进户输电线中,一条叫????端线????,俗称火线;另一条叫????零线????。在进户前与????大地????相连


电能表 用来测量家庭电路中消耗的????电能????


总开关 控制家庭电路中的????所有用电器????


保险盒 内装????熔丝????(俗称保险丝),在????电流过大????时熔断,切断电路,起到保护电路的作用


插座 两孔插座按“左????零????、右????火????”连接;三孔插座按“????左零、右火、中接地????”连接


用电器 家庭电路中的所有用电器相互????并联????


开关 与用电器????串联????,起控制作用

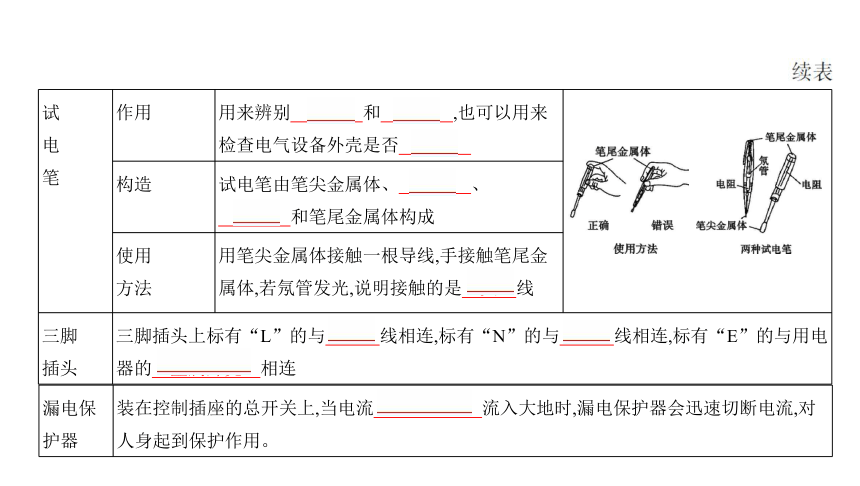

试
电
笔 作用 用来辨别????火线????和????零线????,也可以用来检查电气设备外壳是否????带电???? ?
?

构造 试电笔由笔尖金属体、????氖管????、
????电阻????和笔尾金属体构成


使用
方法 用笔尖金属体接触一根导线,手接触笔尾金属体,若氖管发光,说明接触的是????火????线

三脚
插头 三脚插头上标有“L”的与????火????线相连,标有“N”的与????零????线相连,标有“E”的与用电器的????金属外壳????相连


漏电保
护器 装在控制插座的总开关上,当电流????经过人体????流入大地时,漏电保护器会迅速切断电流,对人身起到保护作用。

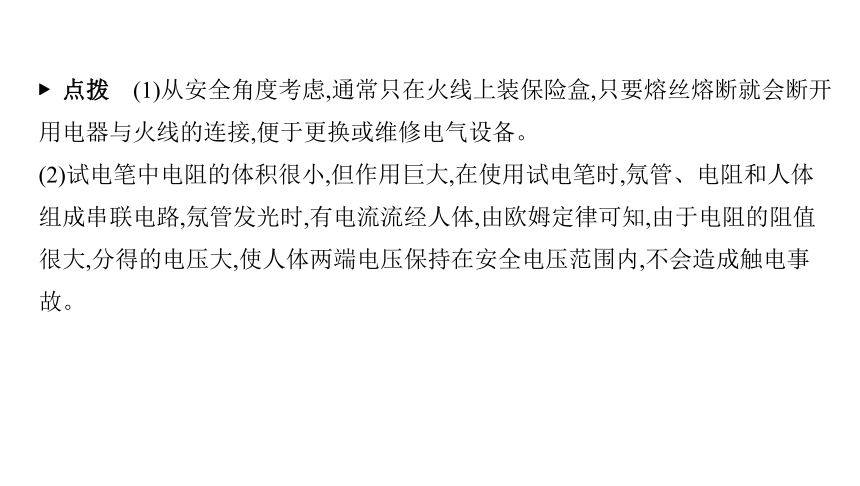

?点拨　(1)从安全角度考虑,通常只在火线上装保险盒,只要熔丝熔断就会断开
用电器与火线的连接,便于更换或维修电气设备。
(2)试电笔中电阻的体积很小,但作用巨大,在使用试电笔时,氖管、电阻和人体
组成串联电路,氖管发光时,有电流流经人体,由欧姆定律可知,由于电阻的阻值
很大,分得的电压大,使人体两端电压保持在安全电压范围内,不会造成触电事
故。

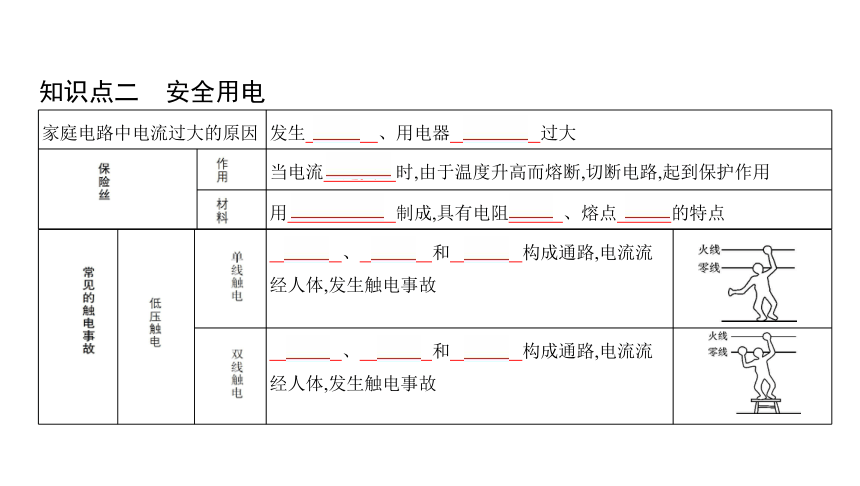

知识点二　安全用电
家庭电路中电流过大的原因
发生????短路????、用电器????总功率????过大


? ? 当电流????过大????时,由于温度升高而熔断,切断电路,起到保护作用



? 用????铅锑合金????制成,具有电阻????大????、熔点????低????的特点


? ? ? ????火线????、????人体????和????大地????构成通路,电流流经人体,发生触电事故 ?


? ????火线????、????人体????和????零线????构成通路,电流流经人体,发生触电事故 ?

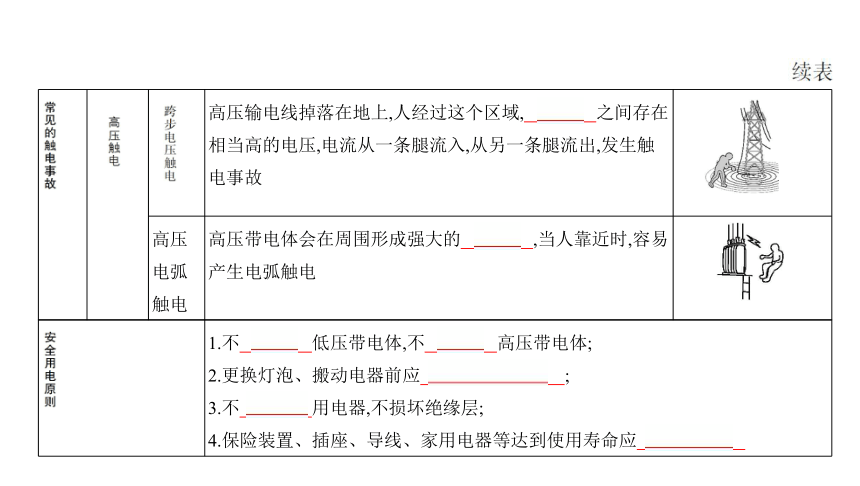

? ? ? 高压输电线掉落在地上,人经过这个区域,????两脚????之间存在相当高的电压,电流从一条腿流入,从另一条腿流出,发生触电事故 ?


高压
电弧
触电 高压带电体会在周围形成强大的????电场????,当人靠近时,容易产生电弧触电 ?
? 1.不????接触????低压带电体,不????靠近????高压带电体;
2.更换灯泡、搬动电器前应????断开电源开关????;
3.不????弄湿????用电器,不损坏绝缘层;
4.保险装置、插座、导线、家用电器等达到使用寿命应????及时更换????

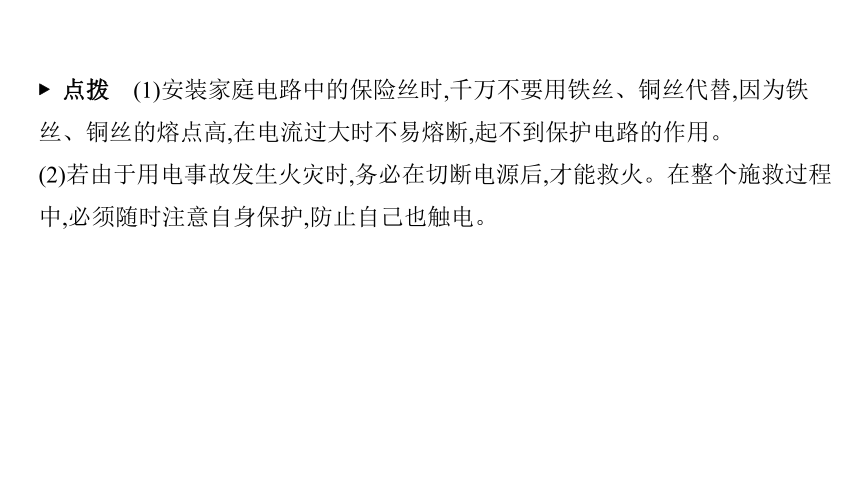

?点拨　(1)安装家庭电路中的保险丝时,千万不要用铁丝、铜丝代替,因为铁
丝、铜丝的熔点高,在电流过大时不易熔断,起不到保护电路的作用。
(2)若由于用电事故发生火灾时,务必在切断电源后,才能救火。在整个施救过程
中,必须随时注意自身保护,防止自己也触电。

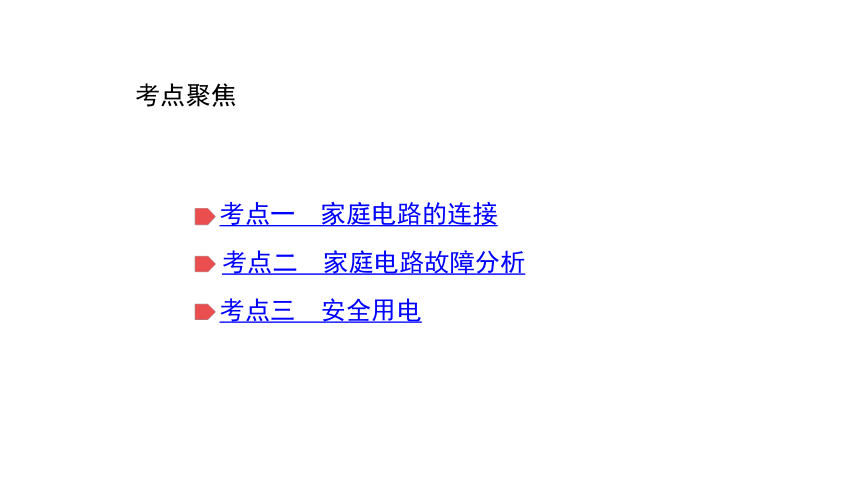

考点聚焦
考点一 家庭电路的连接

考点二 家庭电路故障分析

考点三 安全用电

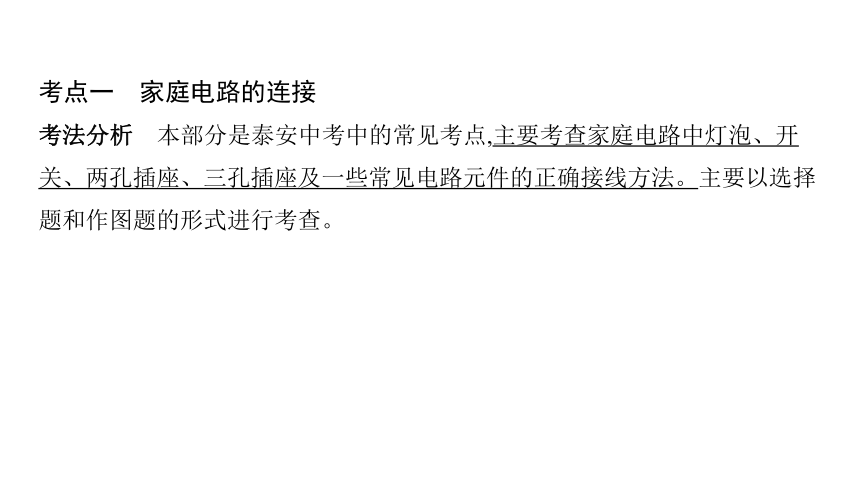

考点一　家庭电路的连接
考法分析　本部分是泰安中考中的常见考点,主要考查家庭电路中灯泡、开
关、两孔插座、三孔插座及一些常见电路元件的正确接线方法。主要以选择
题和作图题的形式进行考查。

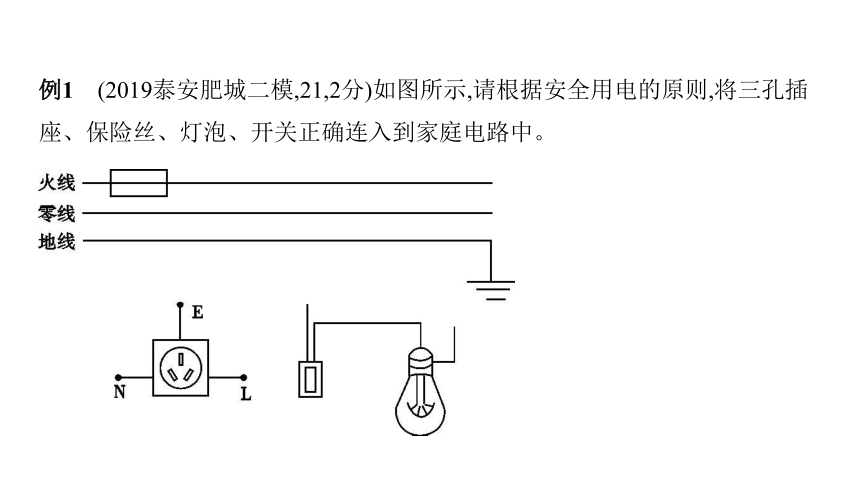

例1　(2019泰安肥城二模,21,2分)如图所示,请根据安全用电的原则,将三孔插
座、保险丝、灯泡、开关正确连入到家庭电路中。
?

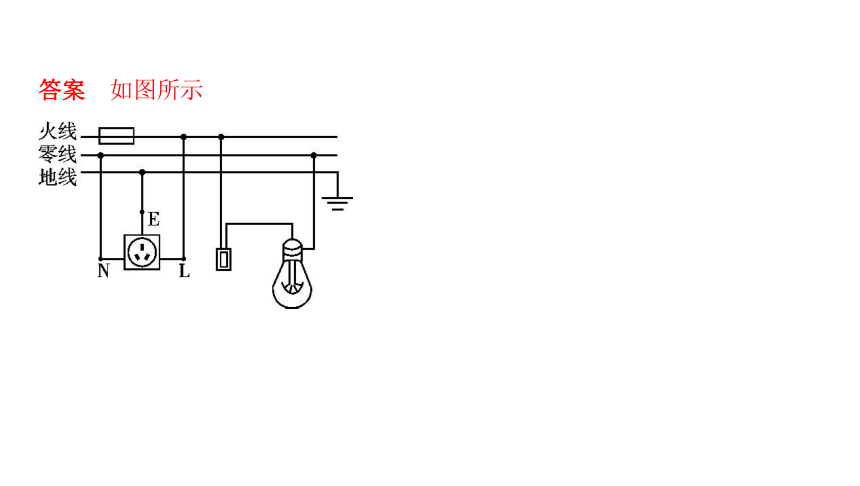

答案　如图所示
考法突破
1.各用电器的连接关系:
(1)总开关要装在电能表之后,保险装置之前。电能表、总开关、保险装置均需
串联在电路中;(2)所有用电器都并联在电路中;(3)控制用电器的开关与用电器
串联后直接接在火线上;(4)控制插座的总开关上一般装有漏电保护器。
2.螺口灯泡、三孔插座的连接
(1)螺口灯泡的灯尾螺旋套接零线,顶部金属点先接开关,再接火线;(2)接大功率
的用电器,一般只在火线上接保险丝;(3)插座:用来接可移动的用电器,并联在电
路中。三孔插座接法口诀:“左零、右火、中接地”。
变式1-1　(2018泰安新泰一模,9,2分)为了能在家里和在走廊里都能控制走廊里
的灯,小宁设计了一个照明电路,其设计要求是:用两个开关控制一盏灯,两个开
关同时闭合灯才能发光,只闭合其中任意一个开关灯都不能发光。图中所示的
四幅电路图中,既符合上述设计要求,又符合安全用电要求的是?(　B　)



A B C D

解析　分析电路图A可知,两个开关并联,只要闭合一个开关,灯即发光,不符合
设计要求,A错误;电路图B中,两开关串联,则只有两开关都闭合时电路才能接通,
为保证安全,开关应接在火线上,B正确;电路图C中,两开关串联,则只有两开关都
闭合时电路才能接通,但开关连在了零线上,不符合安全用电的要求,C错误;电路
图D中,两开关并联,则只要闭合一个开关,灯即发光,不符合设计要求,D错误。
考点二　家庭电路故障分析
考法分析　本部分是泰安中考中的常见考点之一,主要考查家庭电路常见故障
的分析及维修方法。主要以选择题和填空题的形式进行考查。
例2　(2019泰安肥城二模,9,2分)如图所示的家庭电路,开始时各部分工作正常,
将电饭煲的插头插入电源的三孔插座后,正在烧水的电热壶突然不能工作,但白
炽灯仍能正常发光,拔出电饭煲的插头,电热壶仍不能工作,把试电笔分别插入
插座的左、右孔,氖管均能发光。则该家庭电路出现的故障是?(　A　)
A.C、D两点间导线断路　　
B.B、D两点间导线短路
C.C点导线断路　　　　　　
D.B、D两点间导线断路

解析　白炽灯仍正常工作,说明不是保险丝烧坏了,没有发生短路,而把试电笔
分别插入插座的左、右插孔,氖管均能发光,说明火线有电,而零线断路了,且是
在C、D之间断路,A正确。
考法突破
1.家庭电路常见故障:
(1)保险丝熔断(空气开关“跳闸”):①电路中的总功率过大;②短路(火线和零
线直接连通)。
(2)火线断路:断路前的火线能使试电笔的氖管发光,断路后的火线不能使试电笔
的氖管发光。
(3)进户零线断路:所有用电器不工作,断点与火线之间能使氖管发光.从现象上
看,插座中的两孔都能使试电笔的氖管发光,实质是:因为零线断了以后,电流从
火线通过其他用电器经过零线孔、试电笔流过人体到达大地,使氖管发光。
(4)灯长明:开关起不到控制作用,开关中的两根线接触在一起。
2.判断家庭电路故障的两种方法:
(1)利用“检验灯”检测:将干路保险丝部分换为一盏白炽灯(额定电压为220
V),将各支路开关逐个闭合,若“检验灯”能正常发光,则可判定该支路发生短
路;若“检验灯”发光较暗,则可判定该支路正常;若“检验灯”不发光,则可判
定该支路断路。
(2)利用试电笔检测:在检查电路时,能使氖管发光的地方说明此处与火线连接完
好,不能使氖管发光的地方说明此处与火线之间有断路。
变式2-1　(2019泰安岱岳模拟,9,2分)如图所示为某家庭卫生间电路,电灯和电
热器闭合开关后都在正常工作。在三线插座上刚插上洗衣机(开关未闭合)的插
头时,所有用电器都停止工作,拔出洗衣机的插头后,用试电笔测试三孔插座的
左右两孔,氖管都发光,发现有一根熔丝熔断了。下列分析不合理的是(　B　)
A.一定是零线上的熔丝熔断了
B.断开S1、S2,再用试电笔检测三孔插座的左右两孔,氖管都发光
C.只断开S1,再用试电笔检测开关S2的两个接线柱,氖管都发光
D.只断开S2,再用试电笔检测开关S1的两个接线柱,氖管都发光

解析　在插上洗衣机(开关未闭合)的插头前,电灯和电热器都在正常工作,在插
上洗衣机(开关未闭合)的插头时,所有用电器都停止工作,说明电路中干路上有
断路,试电笔测试插座的两孔,氖管都发光,说明两孔与火线是连通的,故只可能
是零线断了,A合理;断开S1、S2,再用试电笔检测三孔插座的左右两孔,只有右孔
与火线相连,氖管发光,左孔与火线不相连,氖管不会发光,B不合理;只断开S1,开
关S2的上下接线柱都与火线相连,试电笔的氖管发光,C合理;只断开S2,开关S1的
上下接线柱都与火线相连,试电笔的氖管发光,D合理。
考点三　安全用电
考法分析　本部分为泰安中考的必考点之一,主要结合生产、生活实际例子考
查安全用电原则及常识。主要以选择题的形式进行考查。
例3　(2019泰安,5,2分)关于家庭电路和安全用电,下列说法正确的是?(　C　)
A.家庭电路中,开关一定要接在灯泡和零线之间
B.使用试电笔时,手指不要按住笔尾的金属体
C.电冰箱必须使用三孔插座
D.家庭电路中空气开关跳闸,一定是电路中出现了短路

解析　家庭电路中,为安全起见,灯泡的开关一定接在灯泡和火线之间,A错误;
使用试电笔辨别火线时,一定要用手触及笔尾的金属部分,否则容易造成误判,
认为带电体不带电是十分危险的,B错误;电冰箱必须使用三孔插座来使外壳接
地,C正确;家庭电路空气开关跳闸,可能是发生了短路,也可能是总功率过大,D错
误。
考法突破
安全用电常识:
1.对人体安全的电压不高于36 V;
2.有金属外壳的家用电器,要使用三孔插座,外壳要接地;
3.多个大功率的用电器不能同时使用一个插座;
4.家庭电路中的保险装置安装在火线上;
5.空气开关跳闸后不能立即合上,应先检修;
6.放风筝时,应远离高压输电线;
7.检查和维修电路时,必须首先切断电源;
8.保险丝熔断后,不能换用铜丝或铁丝;
9.使用试电笔判断火线、零线时,手要按住笔尾金属体,但不能接触笔尖;
10.家庭电路起火时,不能用水扑灭;
11.发现有人触电,应立即断开电源开关,切断电路,不能用手接触触电人;
12.注意防雷,高大建筑物上要装避雷针。
变式3-1　(2019泰安泰山一模,7,2分)如图所示的做法中符合安全原则的是?
(　D　)



A.雷雨天站在大树下避雨　 B.用手指触碰插座的插孔



C.用湿抹布擦 发光灯泡 D.将冰箱的金属外壳接地

解析　雷雨天里,大树也是很好的导体,电流会沿大树传到大地,所以雷雨天千
万不要在大树下避雨,A错误;小孩用手指直接插入插座的孔内,直接接触火线而
触电,不符合安全用电的要求,B错误;因为湿抹布是导体,当用湿抹布接触带电体
时,可能会使电流通过人体与大地形成通路,使人触电,不符合安全用电的要求,C
错误;洗衣机、电冰箱等家用电器都使用三孔插座,是由于这些用电器的外壳是
金属,金属是导体,当用电器漏电时,会使金属外壳带电,若接上地线,电流就通过
地线,流入大地,而防止了触电事故的发生,符合安全用电的要求,D正确。
1.(2019泰安东平一模,5,2分)如图所示,符合安全用电原则的是?(　B　)

A.开关和灯泡的连接　?????B.试电笔的使用

C.用铜丝代替保险丝　 D.接线板负载过多
一、选择题
随堂巩固训练

解析　开关接在零线与灯泡之间,当灯泡坏了更换时,容易发生触电事故,A错
误;使用试电笔辨别火线时,要用手触及笔尾的金属部分,不能用手触及试电笔
前端的金属探头或金属杆,这样会造成触电事故,B正确;铜丝电阻小、熔点高,在
电流过大时,产生的热量不容易达到熔点,因此不会熔断,起不到保险的作用,C错
误;接线板负载过多,即电路中用电器总功率过大,会造成干路电流过大,引发火
灾,D错误。
2.(2019泰安新泰一模,5,2分)关于家庭电路和安全用电,下列说法正确的是(????C　)
A.使用试电笔时,手指不能触碰试电笔上端的金属帽
B.输电线进户后,先后接总开关、电能表、保险装置
C.有人触电后应立即切断电源或用干燥的木棒将电线挑开
D.若空气开关“跳闸”,一定是电路中出现了短路
解析　使用试电笔时笔尖应该接触被测导线,手指按住笔尾的金属帽,A错误;输
电线进户后首先接到电能表上,后面依次是总开关、保险装置,B错误;发现有人
触电时,首先切断电源或让触电者尽快脱离开电源,再实行救援措施,C正确;家庭
电路中,保险丝熔断(或空气开关跳闸),可能是电路中出现了短路,也可能是用电
器的总功率过大,D错误。

3.(2018泰安,5,2分)下列做法符合安全用电原则的是　?????(　D　)
A.家用保险丝熔断后,可用铁丝或铜丝代替
B.雷雨天气可以站在大树下避雨
C.选用插座时,所有家用电器都使用两孔插座
D.搬动电器前应断开电源开关

解析????铜丝或铁丝的电阻小、熔点高,在电流过大时,产生的热量不容易达到熔
点,因此不会熔断,起不到保险的作用,A错误;雷雨天,雷电容易接触高的物体,雷
雨天在大树下避雨容易发生触电,所以应避免在大树下避雨,B错误;家用电器的
金属外壳接地时,可避免因电器漏电时外壳带电,三孔插座中多出的一个孔是用
来接地线的,所以有金属外壳的家用电器应该连接三孔插座,C错误;搬动电器、
更换灯泡时容易碰到金属部分,切断电源可以保证金属部分不带电,D正确。
4.(2019德州,9,3分)如图是某家庭电路的一部分,下列说法正确的是?(　B　)
A.电冰箱接入三孔插座后其外壳与零线相连
B.断开开关S时,用试电笔接触A点氖管发光,接触B点时氖管不会发光
C.保险丝烧断后可用铜丝代替
D.闭合开关S时,电灯不亮,保险丝未烧断,可能是电灯短路

解析　电冰箱接入三孔插座能使电冰箱金属外壳接地,防止由于冰箱的外壳漏
电而使人发生触电事故,A错误;断开开关S时,A点在火线上,所以接触A点时氖管
会发光,B点在零线上,所以接触B点时氖管不会发光,B正确;当电路电流过大时,
保险丝容易熔断而保护电路,如果用铜丝代替保险丝后,就起不到保护作用了,C
错误;若闭合开关S时,电灯不亮,保险丝未烧断,可能是电灯断路,D错误。
5.(2018天津,10,3分)在使用图所示的插线板时发现:只有在开关闭合时,指示灯
才能发光,插孔才可以提供工作电压;即使指示灯损坏,开关闭合时插孔也能提
供工作电压。下图中插线板电路连接符合上述现象及安全用电要求的是(???A　)





A　??? B C D

解析　插线板上的指示灯在开关闭合时会发光,插孔正常通电,说明开关同时控
制灯泡和插座,灯泡和插座之间可能是串联,也可能是并联,如果两者并联,开关
应该在干路上;如果指示灯损坏,开关闭合时插孔也能正常通电,说明灯泡和插
座之间是并联的,开关接在灯泡、插座和火线之间控制火线使用更安全,A正
确。
6.(2019烟台,1,2分)利用试电笔可以方便地判断出照明电路中的火线和零线。
如图所示的是使用试电笔的几种方法,其中正确的是?(　D　)
?
A.只有(1)(2)　　　　B.只有(2)(3)
C.只有(3)(4)　　　　D.只有(1)(4)
解析　笔尖接触要检测的导线,手接触笔尾金属体,当笔尖接触检测导线时,氖
管发光的是火线,氖管不发光的是零线,(1)(4)正确。

7.(2018枣庄,12,2分)在生活中,我们有时会遇到以下几种情况,在下述情况中可
能引起家庭电路中空气开关跳闸的是?(　A　)
(1)电路中增加大功率的用电器;
(2)插座中的两个线头相碰;
(3)开关中的两个线头相碰;
(4)户外输电线绝缘皮破损。
A.(1)和(2)　　B.(2)和(3)
C.(1)和(3)　　D.(2)和(4)

解析　(1)电路中增加了大功率用电器,会导致用电器的总功率过大,从而导致电
流过大,引起家庭电路中空气开关跳闸;(2)插座中的两个线头相碰,会造成电路
短路,从而造成电流过大,引起家庭电路中空气开关跳闸;(3)开关中的两个线头
相碰,会导致开关无法控制用电器,用电器将一直工作,但不会导致电流过大,不
会引起家庭电路中空气开关跳闸;(4)户外输电线绝缘皮破损,不会引起家庭电路
中的电流过大,不会引起家庭电路中空气开关跳闸。
二、非选择题
8.(2019贵州黔南州,9,3分)“珍爱生命,安全用电”是公民日常生活中必备的安
全意识。我国家庭电路的电压是????220????V;在家庭电路中,为了防止触电,必须
把用电器的开关连接在????火????线上;当发现家用电器或电线失火时,必须先
????断开????电源,然后再救火。
解析　我国家庭电路的电压是220 V;用电器的开关要连接在火线上,断开开关
时,能切断火线,此时接触用电器不会发生触电事故;家用电器或电线失火时,必
须先断开电源,然后再救火。
9.(2018四川攀枝花,21,2分)如图所示,试电笔正确的使用方法是????乙????(选填
“甲”或“乙”),已知试电笔的电阻约为1.1×106Ω,氖管和人体的电阻比它小得
多,可以忽略,请你计算“220 V　40 W”灯泡正常工作时的电流约为正确使用
试电笔时通过人体电流的????909????倍(结果保留到整数)。
?
解析　使用试电笔时,拇指和中指不要接触试电笔前端的金属体,手必须接触试
电笔末端的金属体,使电源和大地之间形成通路,故乙是正确的使用方法;通过
试电笔的电流为I笔=?=?=2×10-4 A;通过灯泡的电流为I灯=?=?≈
0.181 8 A,所以灯泡正常工作时的电流约为正确使用试电笔时通过人体电流的
?=909倍。
10.仔细观察家里电饭锅、洗衣机等所用的插头,我们会发现有一根插头E要长
些,如图所示。那么,较长的那根插头E接的是????地线????(选填“火线”“零线”
或“地线”);你认为这根插头做长点的主要目的是????在插入时先把用电器外壳
与大地接通,拔出时后把用电器外壳与大地分离,更加安全????。你知道实际应用
上还有哪些保护措施,请举出一个例子:????漏电保护开关(或空气开关等)????。
?
解析　电饭锅、洗衣机等所用的插头,有一根插头E要长些,较长的那根插头E
接的是地线,这样在插入时先把用电器外壳与大地接通,拔出时后把用电器外壳
与大地分离,更加安全。带有漏电保护开关和空气开关,当出现短路、过载(用
电器总功率过大)和漏电时,对人或电路起到保护作用。
11.如图所示,请连成符合安全用电原则的照明电路。
?
答案　如图所示
?
12.图中,虚线方框内为旋钮开关S的设计图,开关可控制台灯的通断和亮度。请
根据安全用电的原则将电路连接完整。
?
答案　如图所示
?
