坐标图的判读[下学期]
图片预览
文档简介

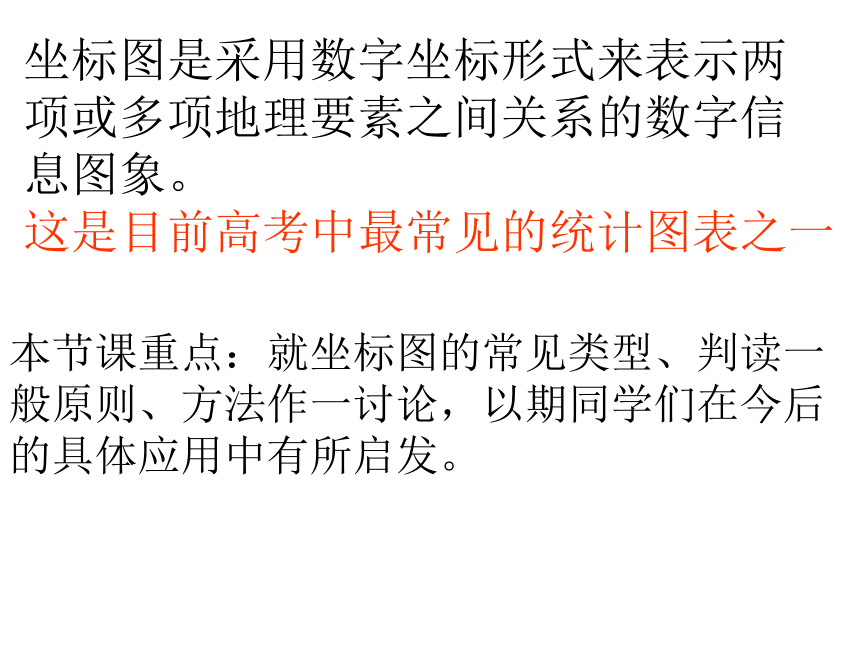

课件17张PPT。——坐标图的判读和应用授课者：郑锡坤地理专题复习坐标图是采用数字坐标形式来表示两
项或多项地理要素之间关系的数字信
息图象。
这是目前高考中最常见的统计图表之一本节课重点：就坐标图的常见类型、判读一
般原则、方法作一讨论，以期同学们在今后
的具体应用中有所启发。

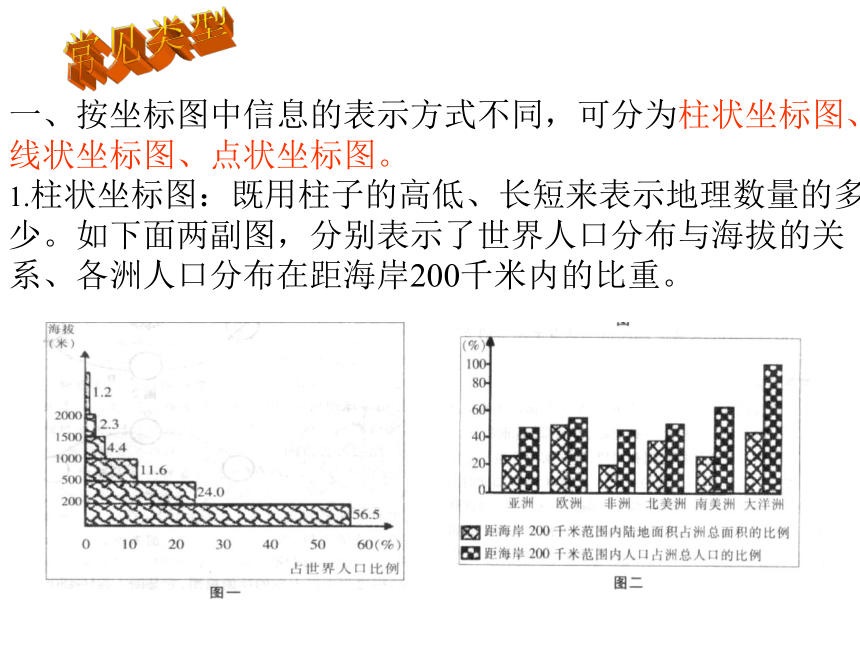

一、按坐标图中信息的表示方式不同，可分为柱状坐标图、
线状坐标图、点状坐标图。
1.柱状坐标图：既用柱子的高低、长短来表示地理数量的多
少。如下面两副图，分别表示了世界人口分布与海拔的关

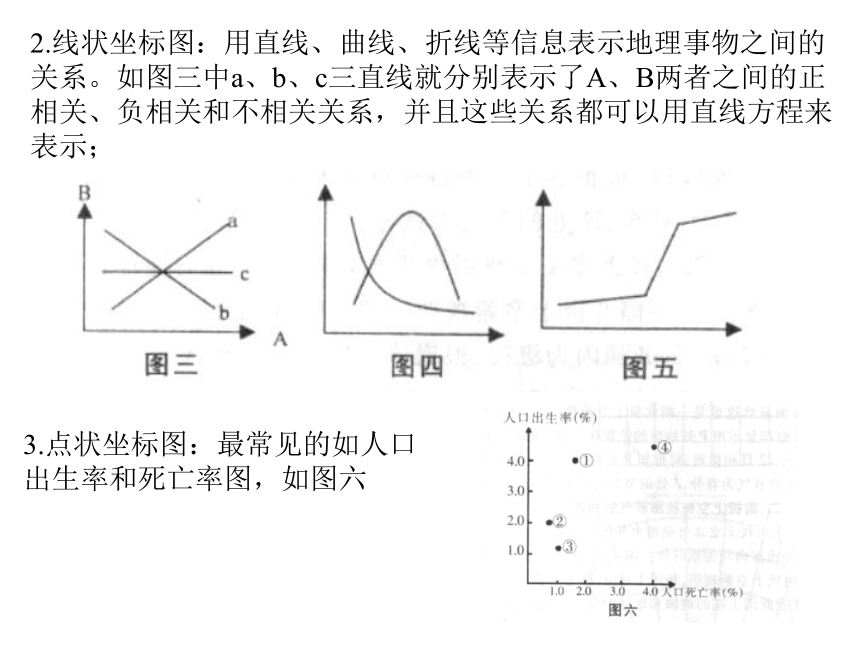

系、各洲人口分布在距海岸200千米内的比重。常见类型2.线状坐标图：用直线、曲线、折线等信息表示地理事物之间的
关系。如图三中a、b、c三直线就分别表示了A、B两者之间的正
相关、负相关和不相关关系，并且这些关系都可以用直线方程来
表示；3.点状坐标图：最常见的如人口

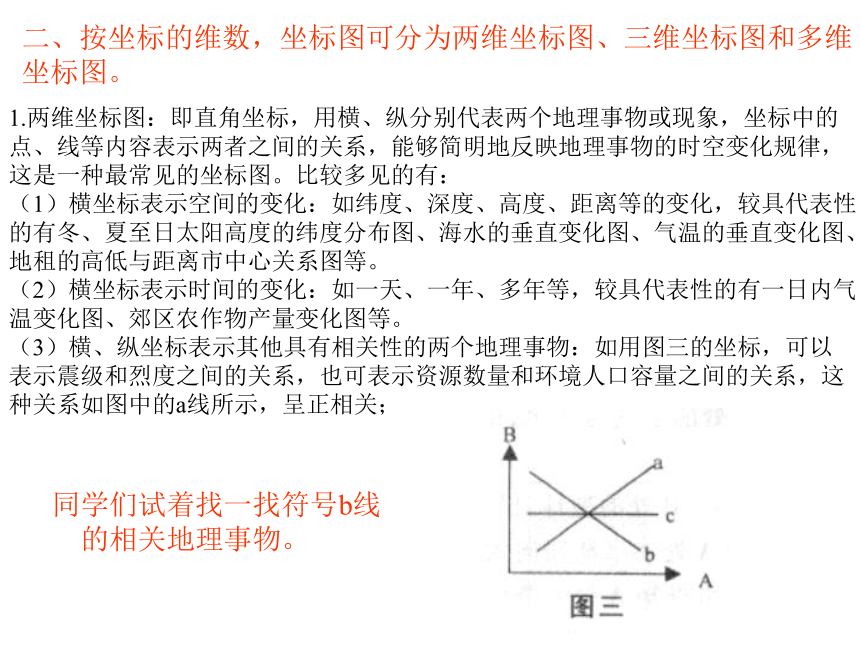

出生率和死亡率图，如图六二、按坐标的维数，坐标图可分为两维坐标图、三维坐标图和多维
坐标图。1.两维坐标图：即直角坐标，用横、纵分别代表两个地理事物或现象，坐标中的
点、线等内容表示两者之间的关系，能够简明地反映地理事物的时空变化规律，
这是一种最常见的坐标图。比较多见的有：
（1）横坐标表示空间的变化：如纬度、深度、高度、距离等的变化，较具代表性
的有冬、夏至日太阳高度的纬度分布图、海水的垂直变化图、气温的垂直变化图、
地租的高低与距离市中心关系图等。
（2）横坐标表示时间的变化：如一天、一年、多年等，较具代表性的有一日内气
温变化图、郊区农作物产量变化图等。
（3）横、纵坐标表示其他具有相关性的两个地理事物：如用图三的坐标，可以
表示震级和烈度之间的关系，也可表示资源数量和环境人口容量之间的关系，这
种关系如图中的a线所示，呈正相关；
同学们试着找一找符号b线

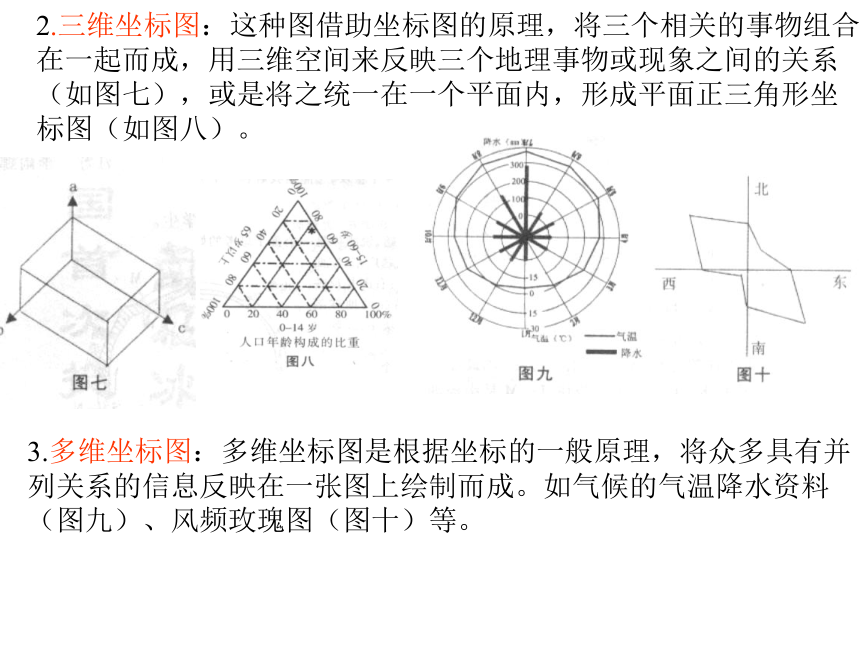

的相关地理事物。2.三维坐标图：这种图借助坐标图的原理，将三个相关的事物组合
在一起而成，用三维空间来反映三个地理事物或现象之间的关系
（如图七），或是将之统一在一个平面内，形成平面正三角形坐
标图（如图八）。3.多维坐标图：多维坐标图是根据坐标的一般原理，将众多具有并
列关系的信息反映在一张图上绘制而成。如气候的气温降水资料

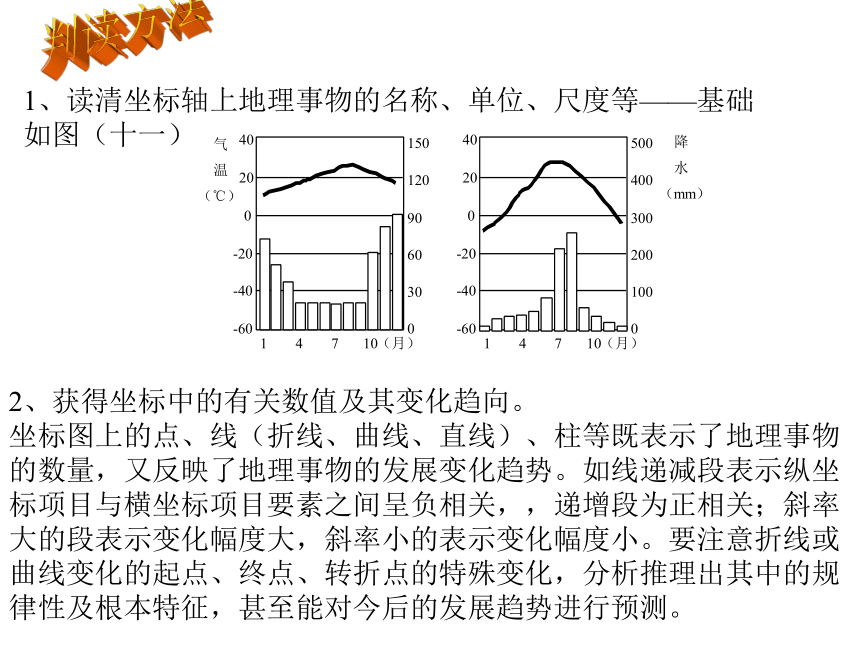

（图九）、风频玫瑰图（图十）等。判读方法1、读清坐标轴上地理事物的名称、单位、尺度等——基础
如图（十一）2、获得坐标中的有关数值及其变化趋向。
坐标图上的点、线（折线、曲线、直线）、柱等既表示了地理事物
的数量，又反映了地理事物的发展变化趋势。如线递减段表示纵坐
标项目与横坐标项目要素之间呈负相关，，递增段为正相关；斜率
大的段表示变化幅度大，斜率小的表示变化幅度小。要注意折线或
曲线变化的起点、终点、转折点的特殊变化，分析推理出其中的规
律性及根本特征，甚至能对今后的发展趋势进行预测。3、注意多坐标的切换。
在同一坐标系中，如果纵坐标并非唯一时，要注意各种图形和对
应坐标之间的切换，防止出现张冠李戴现象。如下图（十二）所
示，若要求读出该地七月份最低气温出现的海拔高度、该地的年
降水量是多少？则基本步骤应怎样？同理可求出该点的年降水量。①找代表7月份的气温曲线，找出气温最低值的点；②画一条平行于横坐标的直线，根据纵坐标的气温数值读出最低
气温值；③将该点对应到地形剖面图上，根据海拔高度纵坐标判断该点的
高度。
4、深挖图中的隐含信息。不能只是从表面上读懂该图，应分析其蕴含的道理，答题时才能
得高分。如下图：据图说明我国出口服装企业今后的策略。图中直观信息：中国服装企业在经济活动中处于裁剪缝纫阶段，
附加值比较低。而“设计出样、采购销售”的附加值较高。一加强服装设计，培育著名品牌；
二加强市场营销，努力进入国际市场。我国服装工业的发展策略：例题解析2004年和2008年夏季奥运会将分别在雅典和北京举行，图1是两地
的气候资料。读图回答1—3题。
1．雅典所属的气候类型，适宜生长的水果是
A． 柑橘 B．香蕉 C．椰子 D．荔枝
2．与雅典8月相比，北京9月的降水与气温特点是
A．降水较多，气温较高 B．降水较多，气温较低
C．降水较少，气温较高 D．降水较少，气温较低
3．有利于保护和改善北京城市环境的主要措施是
A市中心规划建设高级公寓 B．广建大型游乐场
C．大力发展高级轿车 D．加快环行道路建设
ABD对流层中的上升气流会使飞行中的飞机颠簸。导致对流层气流上升的原因是：上层实际气温低于理论气温(按垂直递减率计算的气温)。图3表示四种对流层气温分布状况，分析图3回答下题。
?1．①图表示的气温降低速率在
A.3000米以下低于垂直递减率 B.3000~6000米高于垂直递减率
C.6000米以下等于垂直递减率 D.6000米以下均低于垂直递减率
2．飞机可以在5000米高度平稳飞行的是
A．① B．② C．③ D．④
BD世界人口分布极不平衡,但具有一定的趋向性,读图回答: (8分)
?1.分析图一,从地形类型来看,世界56%左右的人口主要分布在 地区.
2. 分析图二,人口占世界总人口比例最小的纬度带人口少的主要原因:
.
3. 分析图三,在距海岸200千米范围内 陆地面积占洲总面积比例小于30%的大洲中, 人口占洲总人口比例最大的是 洲.
4. 综合分析,世界人口分布具有集中于地势 地区, 纬度地区和 地区
的趋向性.
5. 根据上述世界人口
分布的趋向判断,下列
地区中属于世界人口
稠密区 的是 (多项
选择)
A. 恒河平原
B. 亚马孙平原
C.西欧平原
D. 美国阿拉斯加
E.朝鲜半岛
F. 青藏高原
G. 刚果盆地
H. 加拿大东南角
平原 (或平原、盆地) 海洋面积大(或陆地面积小) 南极大陆至今无人定居
南美
低平中低 沿海
ACEH
下列四幅图中，表示台风过境气压变化的是 （ ）
?
?
?
?
?
读图2回答下题。
?1．下列各时段中，气温变化幅度最大的是
A．1880—1900 B．1920—1940
C．1958—1978 D．1978—1998
2．全球气候变暖会导致
A．大气中二氧化碳浓度增加
B．全球平均海平面升高，
山地永久积雪的下界上升
C．全球平均降水量持续增加
D．南极地区降水量增加，大陆冰
川面积扩大
BDBB下图中，能正确反映震中距与地震震级及烈度关系的是
?
D图表示某些工业部门对区位因素(仅考虑
原料、能源、劳动力)的依赖程度。判断
图中①②③代表的工业部门分别可能是
A 炼铝、服装、家具制造
B．炼铝、制糖、啤酒生产
C．汽车、造船、水泥
D．炼铜、奶制品、制鞋
原料D资金密集型 50%资源密集型 50%
知识密集型 50%
劳动密集型 50%
19591985下图为雷达式坐标图，该图反映了某国家从1959年至1985年影响制
造业生产的四要素占工业产值比重的变化。据图回答：
1、下列国家中，制造业的发展可能存在这种变化的是
A 巴西 B 日本 C 德国 D印度
2、资源密集型 工业一般是依靠当地丰富的资源发展起来的，下列
工业区曾是以当地丰富的资源为基础发展的是
A 美国东北工业区 B 英国中部工业区
C 日本太平洋工业区 D珠江三角洲工业区B CA B图6是“沿32°N局部地区地形剖面图”，图7、图8分别是“气温降水玫瑰图”，
读图回答下列问题：
? (1）图6中①是 ，（海洋名称）③是 。（湖泊名称）目前③海
海平面每年下降1米左右，试从自然因素和人为因素两方面分析其形成原因。?
(2)从地质结构的角度分析，
③处形成的主要原因是什么？
(3)图7、图8中反映该
区域气候类型的是图 ，
另一图所表示的气候特点
与本区域气候特点的最大
差异是什么？其所属地区
的农业地域类型是什么 ①自然因素：气候干燥、降水减少、河流径流量减小；
②人文因素：生产生活引水增多，注入死海的径流量减少。 地中海死海地壳运动引起岩 层断
裂下降，积水成湖 7 图8表示区域雨热同期
水稻种植业 图为世界能源消费构成比例变化图
?
? （1）依据图，简要说明
19世纪中期、19世纪后期
和20世纪中后期，能源消
费结构的变化。结合所学
的历史知识，分别说明发
生这种变化的原因。
①变化：19世纪中期，木材使用呈下降趋势
，煤的使用呈上升趋势。19世纪后期，石油
的使用呈上升趋势。20世纪中后期，以煤为
代表的传统能源使用下降，核能开始使用并
呈上升趋势。原因：第一次工业革命，蒸汽机的改良，推动了煤的开采和使用。第二次工业
革命，内燃机的发明，推动了石油的开采和使用。第三次科技革命，原子能技
术的发展；20世纪70年代的石油危机，加快了核能的使用。（2）从图中可看出30年后天然气的消费比重将超过石油，其最主要的原因是：天然气对环境的污染程度较轻
