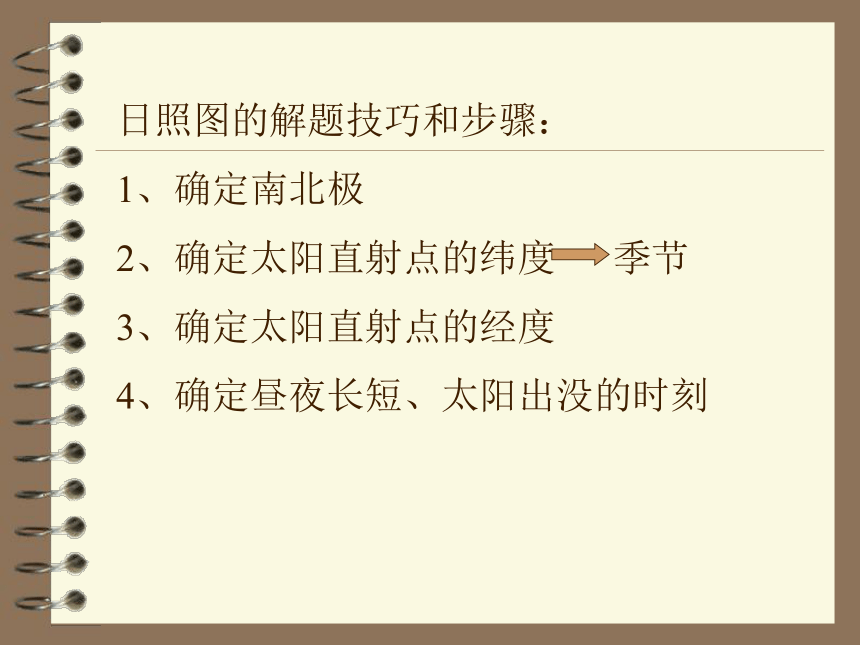

课件18张PPT。日照图的解题技巧和步骤：
1、确定南北极
2、确定太阳直射点的纬度 季节
3、确定太阳直射点的经度
4、确定昼夜长短、太阳出没的时刻

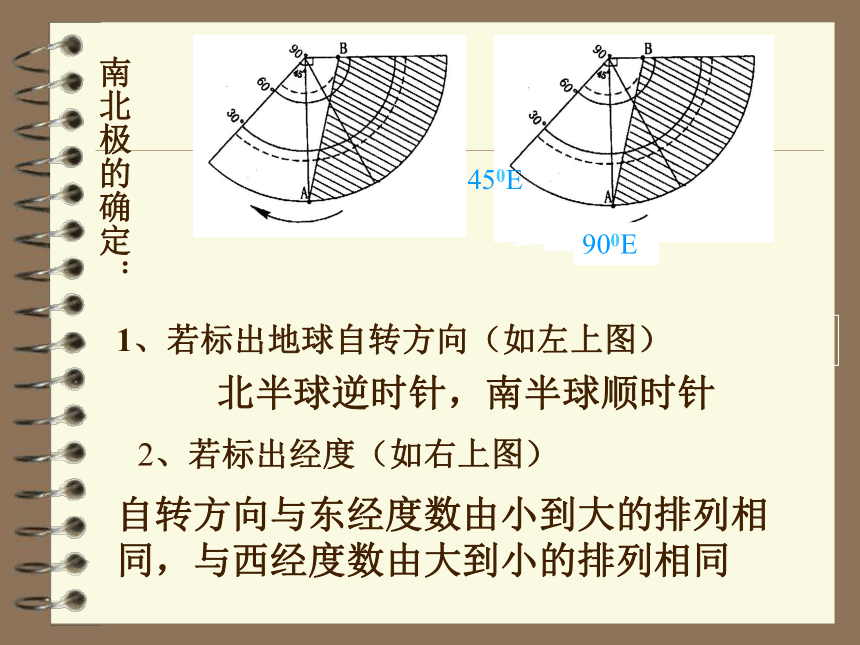

1、若标出地球自转方向（如左上图）北半球逆时针，南半球顺时针

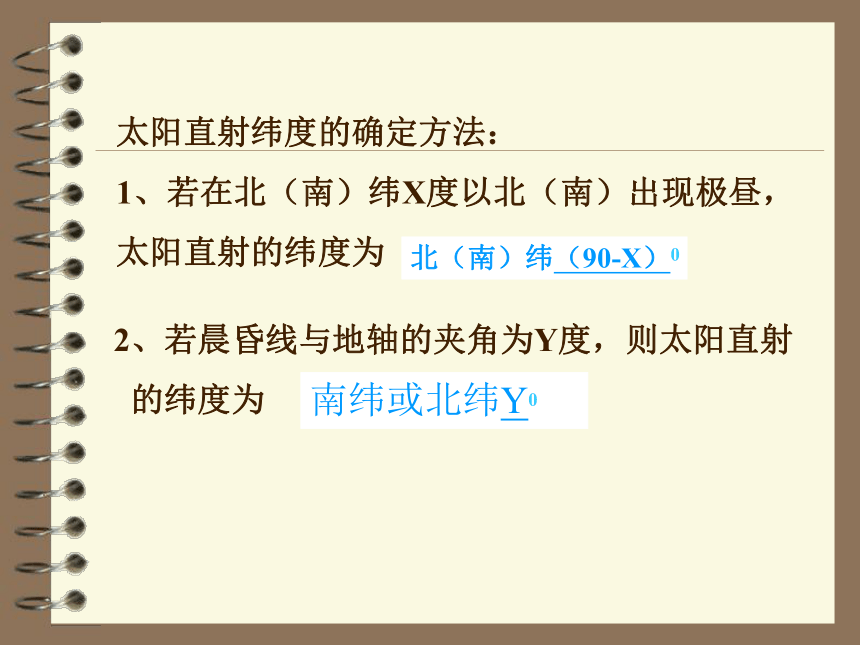

2、若标出经度（如右上图）自转方向与东经度数由小到大的排列相同，与西经度数由大到小的排列相同450E900E南北极的确定：太阳直射纬度的确定方法：
1、若在北（南）纬X度以北（南）出现极昼，
太阳直射的纬度为北（南）纬（90-X）0 2、若晨昏线与地轴的夹角为Y度，则太阳直射
的纬度为

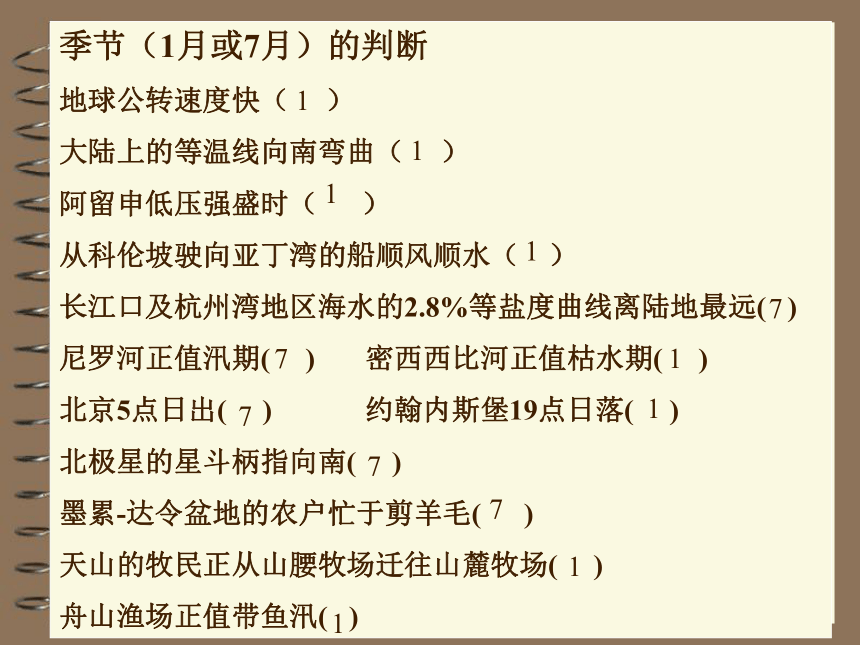

南纬或北纬Y0季节（1月或7月）的判断
地球公转速度快（ ）
大陆上的等温线向南弯曲（ ）
阿留申低压强盛时（ ）
从科伦坡驶向亚丁湾的船顺风顺水（ ）
长江口及杭州湾地区海水的2.8%等盐度曲线离陆地最远( )
尼罗河正值汛期( ) 密西西比河正值枯水期( )
北京5点日出( ) 约翰内斯堡19点日落( )
北极星的星斗柄指向南( )
墨累-达令盆地的农户忙于剪羊毛( )
天山的牧民正从山腰牧场迁往山麓牧场( )

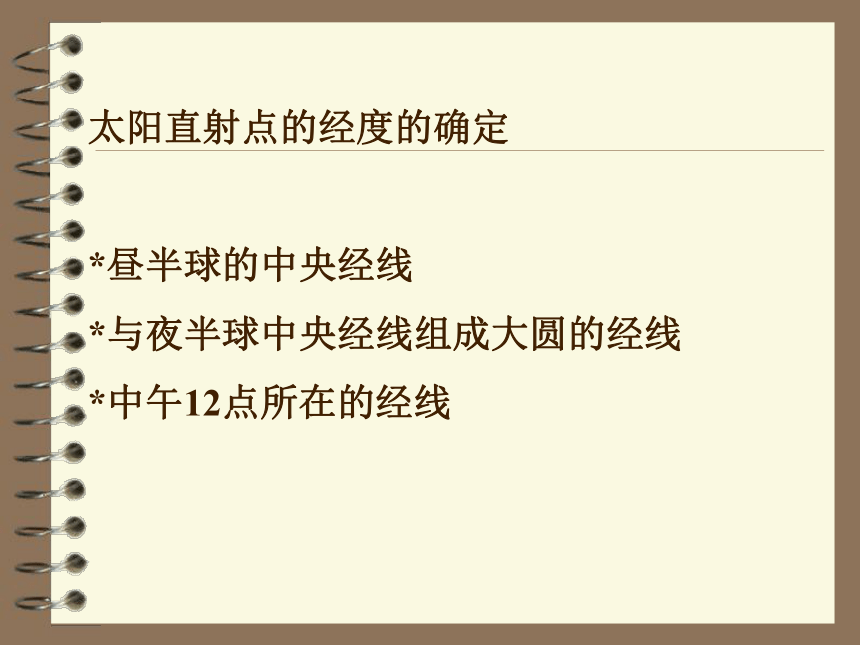

舟山渔场正值带鱼汛( )1117171711717太阳直射点的经度的确定
*昼半球的中央经线
*与夜半球中央经线组成大圆的经线

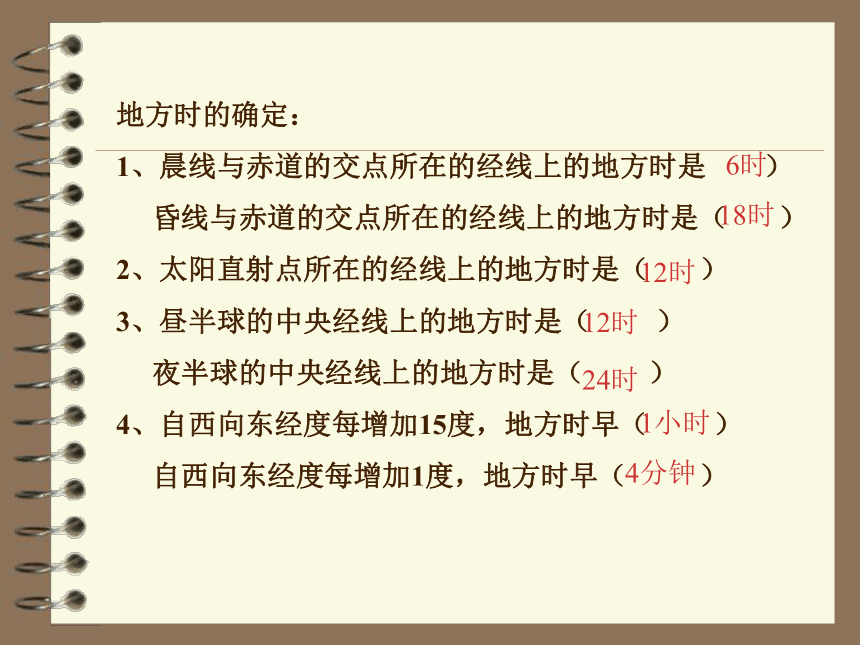

*中午12点所在的经线 地方时的确定：
1、晨线与赤道的交点所在的经线上的地方时是 ）
昏线与赤道的交点所在的经线上的地方时是（ ）
2、太阳直射点所在的经线上的地方时是（ ）
3、昼半球的中央经线上的地方时是（ ）
夜半球的中央经线上的地方时是（ ）
4、自西向东经度每增加15度，地方时早（ ）
自西向东经度每增加1度，地方时早（ ）6时18时12时12时24时1小时4分钟昼夜长短和太阳出没的时刻
*昼弧和夜弧所跨的度数决定昼夜的长短
（正午12时即白昼的中点）
* T日落-T日出=昼长*T日出=12—1/2昼长
*T日落=12+1/2昼长
*T日出+T日落=24
练一练62214连一练23026’N1350E622918正北200W~
450E66034‘与日照图相关的问题
（一）正午太阳光照入射图上图反映了地处不同纬度的三座房屋在冬夏至阳光的照射情况，读图回答：
1、甲、乙、丙分别处于？
2、甲图中阳光（ ）反映的是冬至日阳光的照射情况 图中所示为某地朝南窗户二分二至日正午阳光的入射图,判断该地所处的纬度范围左图是南纬7度某地在两分、两至日是正午太阳高度变化示意图，判断三种情况分别出现在何时？如果考虑阳光入射的方向，该图有何错误？关于正午太阳光照入射图的小结：
*如果一整年正午太阳光都从同一个方向入射
该地的纬度 大于23026`*若从南面入射则该地位于*若从北面入射则该地位于北回归线以北南回归线以南*如果一年中正午太阳光从不同的方向入射
该地的纬度
小于23026`与日照图相关的问题
（二）太阳路径图左图是两分两至日太阳路径图，若该地位于北半球，请判断A、B、C三条路径分别是何时的太阳路径？两分日时太阳从正东升起，正西落下
夏至日时太阳从东北升起，西北落下
冬至日时太阳从东南升起，西南落下该地位于（ ）？与日照图相关的问题
（二）太阳路径图左图是两分两至日太阳路径图，若该地位于北半球，请判断A、B、C三条路径分别是何时的太阳路径？两分日时太阳从正东升起，正西落下
夏至日时太阳从东北升起，西北落下
冬至日时太阳从东南升起，西南落下北南该地位于（ ）？太阳路径图的小结
*当太阳从正东升起正西落下时，该地的昼夜长短为（
节气为（ ）
*北半球的夏半年，太阳直射于北半球，全球各地（除极
昼极夜区域）太阳从（ ）升起，从（ ）落下
*北半球的 冬半年，太阳直射于南半球，全球各地（除极
昼极夜区域）太阳从（ ）升起，从（ ）落下
昼夜平分两分日东北东南西北西南与日照图相关的问题
（三）正午日影的长度
如图所示，AB为一高度为H的直竿。正午太阳光AC在地上形成长为L 的影子BC。太阳高度角越小影子越长练一练如右图所示，甲地房屋的影子朝向正北，且影长与屋高之比为tg100
1、此时北京时间为（ ）
2、图中极昼的范围是
（ ）
3、乙地正午太阳高度角是（ ）
4、丙地日出时，当地房屋的影
子朝向是（ ）
5、下列说法可信的是（ ）
A、江汉平原正值春耕 B、松花江出现汛期
C、非洲的动物迁往北半球 D、新疆制糖厂机器轰鸣17时南纬80度以南西北D20度
1、确定南北极
2、确定太阳直射点的纬度 季节
3、确定太阳直射点的经度
4、确定昼夜长短、太阳出没的时刻
1、若标出地球自转方向（如左上图）北半球逆时针，南半球顺时针
2、若标出经度（如右上图）自转方向与东经度数由小到大的排列相同，与西经度数由大到小的排列相同450E900E南北极的确定：太阳直射纬度的确定方法：
1、若在北（南）纬X度以北（南）出现极昼，
太阳直射的纬度为北（南）纬（90-X）0 2、若晨昏线与地轴的夹角为Y度，则太阳直射
的纬度为
南纬或北纬Y0季节（1月或7月）的判断
地球公转速度快（ ）
大陆上的等温线向南弯曲（ ）
阿留申低压强盛时（ ）
从科伦坡驶向亚丁湾的船顺风顺水（ ）
长江口及杭州湾地区海水的2.8%等盐度曲线离陆地最远( )
尼罗河正值汛期( ) 密西西比河正值枯水期( )
北京5点日出( ) 约翰内斯堡19点日落( )
北极星的星斗柄指向南( )
墨累-达令盆地的农户忙于剪羊毛( )
天山的牧民正从山腰牧场迁往山麓牧场( )
舟山渔场正值带鱼汛( )1117171711717太阳直射点的经度的确定
*昼半球的中央经线
*与夜半球中央经线组成大圆的经线
*中午12点所在的经线 地方时的确定：
1、晨线与赤道的交点所在的经线上的地方时是 ）
昏线与赤道的交点所在的经线上的地方时是（ ）
2、太阳直射点所在的经线上的地方时是（ ）
3、昼半球的中央经线上的地方时是（ ）
夜半球的中央经线上的地方时是（ ）
4、自西向东经度每增加15度，地方时早（ ）
自西向东经度每增加1度，地方时早（ ）6时18时12时12时24时1小时4分钟昼夜长短和太阳出没的时刻
*昼弧和夜弧所跨的度数决定昼夜的长短
（正午12时即白昼的中点）
* T日落-T日出=昼长*T日出=12—1/2昼长
*T日落=12+1/2昼长
*T日出+T日落=24
练一练62214连一练23026’N1350E622918正北200W~
450E66034‘与日照图相关的问题
（一）正午太阳光照入射图上图反映了地处不同纬度的三座房屋在冬夏至阳光的照射情况，读图回答：
1、甲、乙、丙分别处于？
2、甲图中阳光（ ）反映的是冬至日阳光的照射情况 图中所示为某地朝南窗户二分二至日正午阳光的入射图,判断该地所处的纬度范围左图是南纬7度某地在两分、两至日是正午太阳高度变化示意图，判断三种情况分别出现在何时？如果考虑阳光入射的方向，该图有何错误？关于正午太阳光照入射图的小结：
*如果一整年正午太阳光都从同一个方向入射
该地的纬度 大于23026`*若从南面入射则该地位于*若从北面入射则该地位于北回归线以北南回归线以南*如果一年中正午太阳光从不同的方向入射
该地的纬度
小于23026`与日照图相关的问题
（二）太阳路径图左图是两分两至日太阳路径图，若该地位于北半球，请判断A、B、C三条路径分别是何时的太阳路径？两分日时太阳从正东升起，正西落下
夏至日时太阳从东北升起，西北落下
冬至日时太阳从东南升起，西南落下该地位于（ ）？与日照图相关的问题
（二）太阳路径图左图是两分两至日太阳路径图，若该地位于北半球，请判断A、B、C三条路径分别是何时的太阳路径？两分日时太阳从正东升起，正西落下
夏至日时太阳从东北升起，西北落下
冬至日时太阳从东南升起，西南落下北南该地位于（ ）？太阳路径图的小结
*当太阳从正东升起正西落下时，该地的昼夜长短为（
节气为（ ）
*北半球的夏半年，太阳直射于北半球，全球各地（除极
昼极夜区域）太阳从（ ）升起，从（ ）落下
*北半球的 冬半年，太阳直射于南半球，全球各地（除极
昼极夜区域）太阳从（ ）升起，从（ ）落下
昼夜平分两分日东北东南西北西南与日照图相关的问题
（三）正午日影的长度
如图所示，AB为一高度为H的直竿。正午太阳光AC在地上形成长为L 的影子BC。太阳高度角越小影子越长练一练如右图所示，甲地房屋的影子朝向正北，且影长与屋高之比为tg100
1、此时北京时间为（ ）
2、图中极昼的范围是
（ ）
3、乙地正午太阳高度角是（ ）
4、丙地日出时，当地房屋的影
子朝向是（ ）
5、下列说法可信的是（ ）
A、江汉平原正值春耕 B、松花江出现汛期
C、非洲的动物迁往北半球 D、新疆制糖厂机器轰鸣17时南纬80度以南西北D20度
