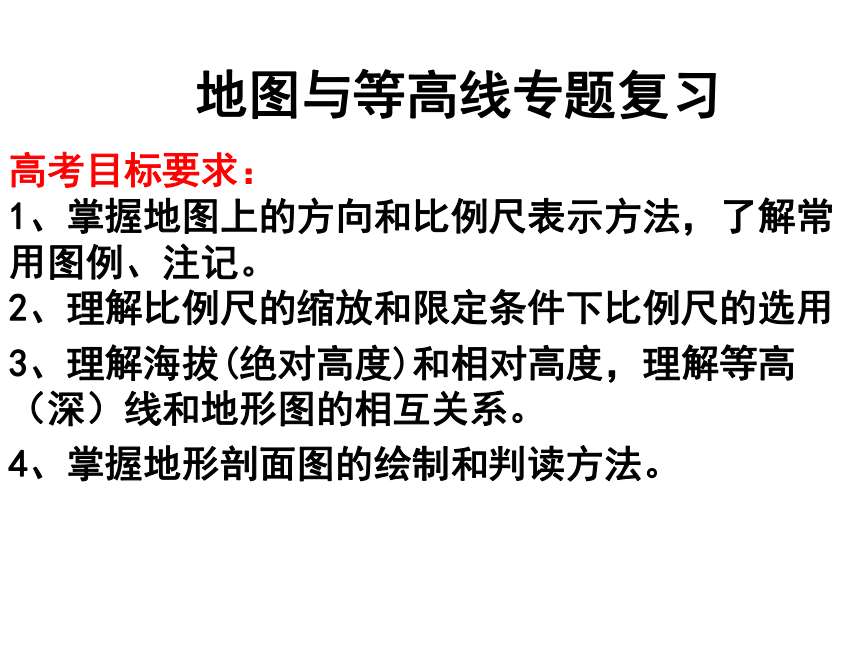

课件34张PPT。高考目标要求：
1、掌握地图上的方向和比例尺表示方法，了解常用图例、注记。
2、理解比例尺的缩放和限定条件下比例尺的选用
3、理解海拔(绝对高度)和相对高度，理解等高（深）线和地形图的相互关系。

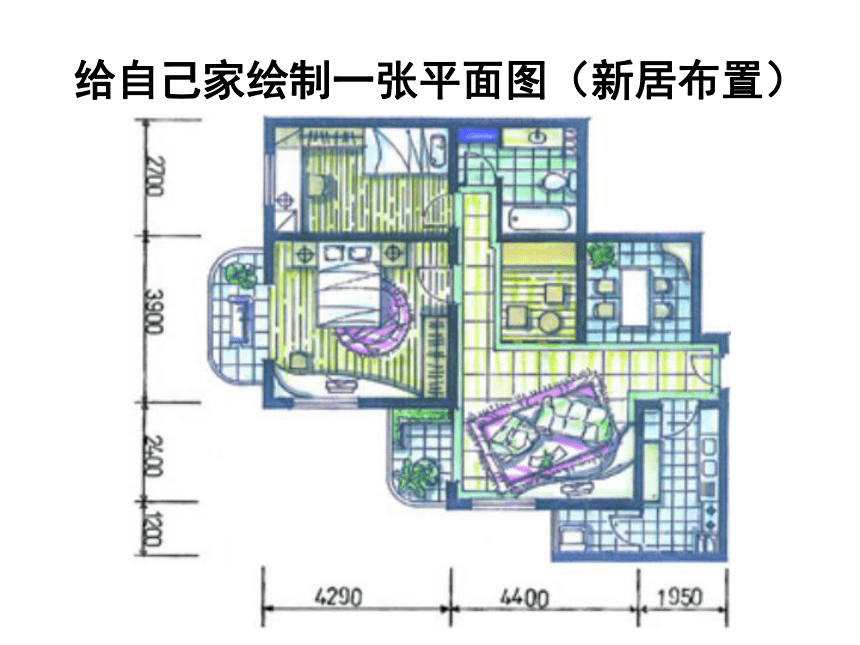

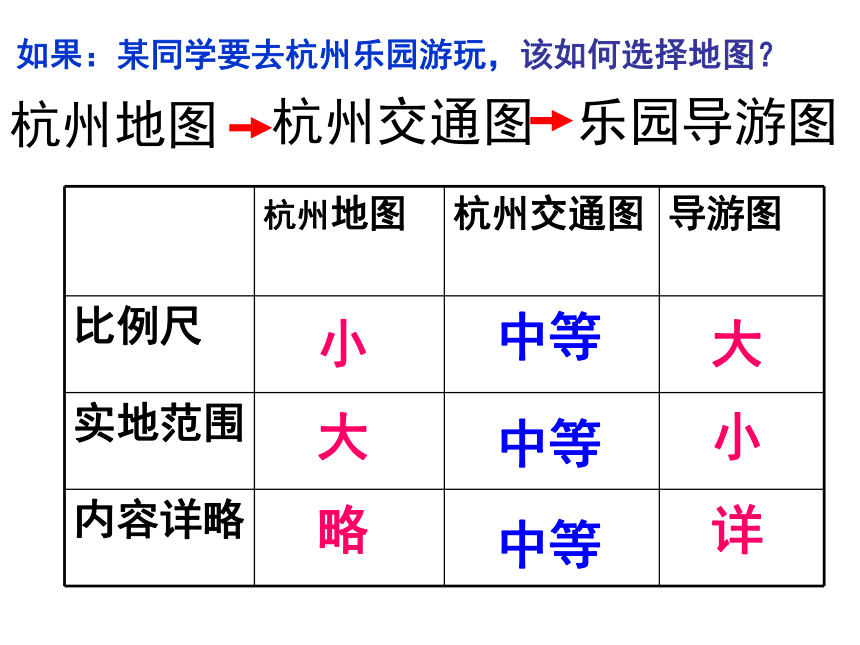

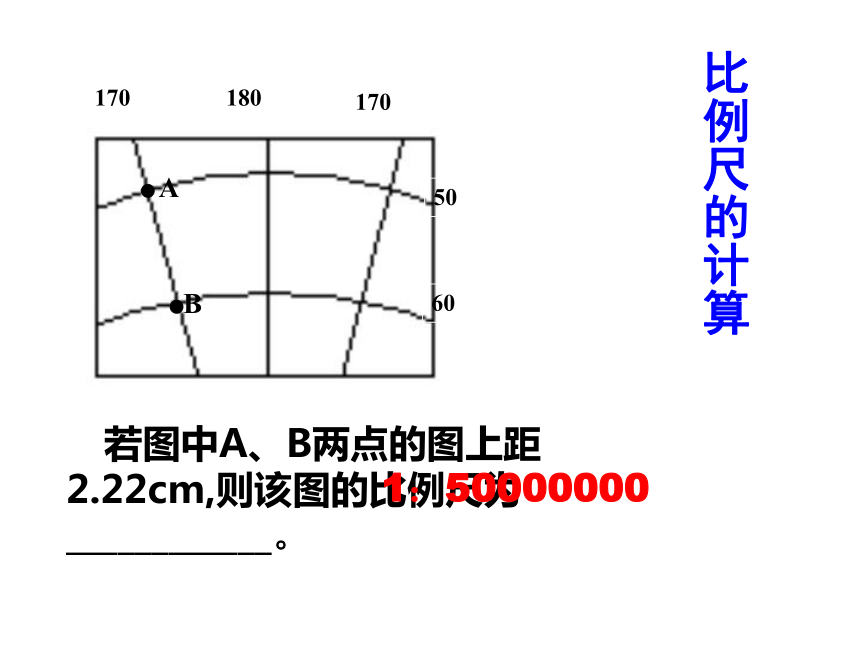

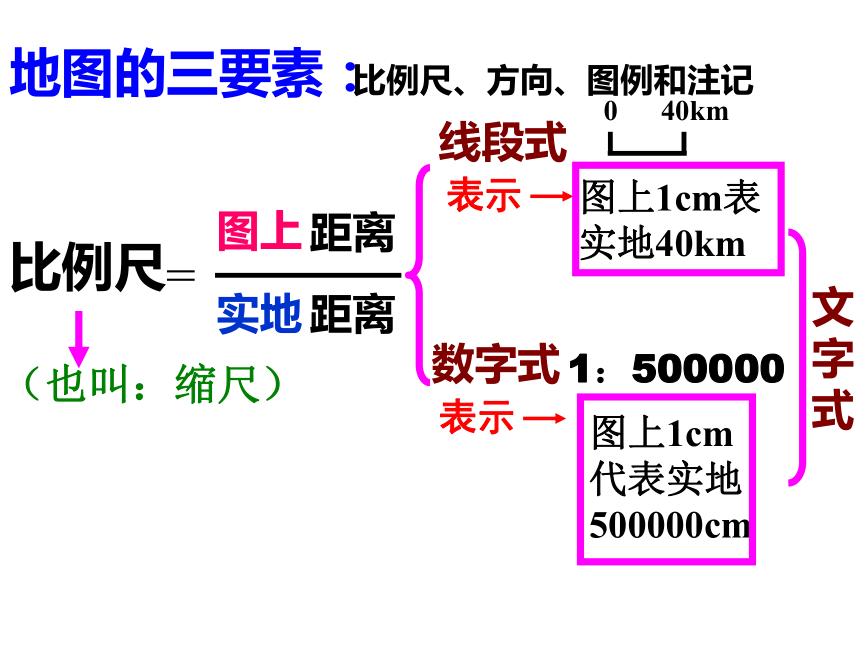

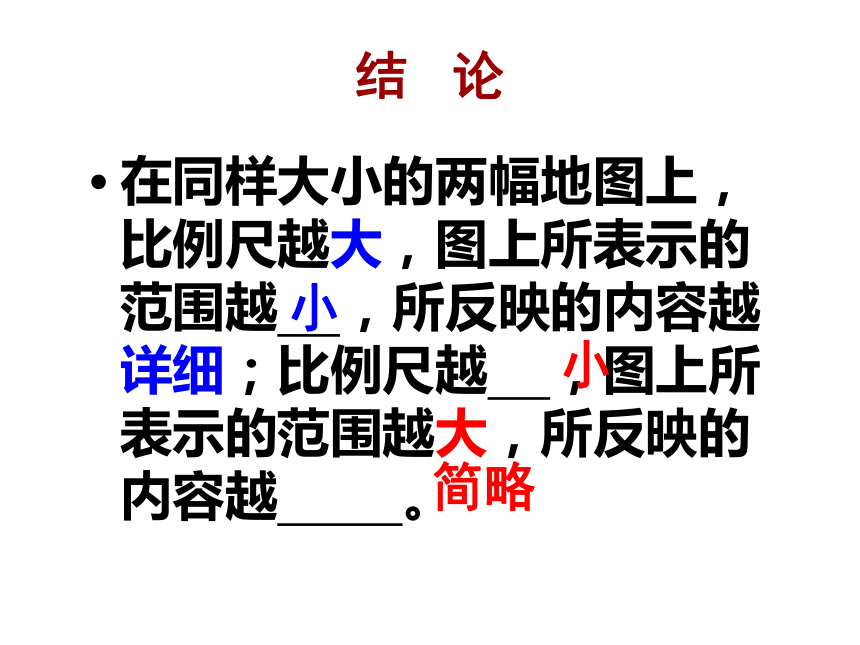

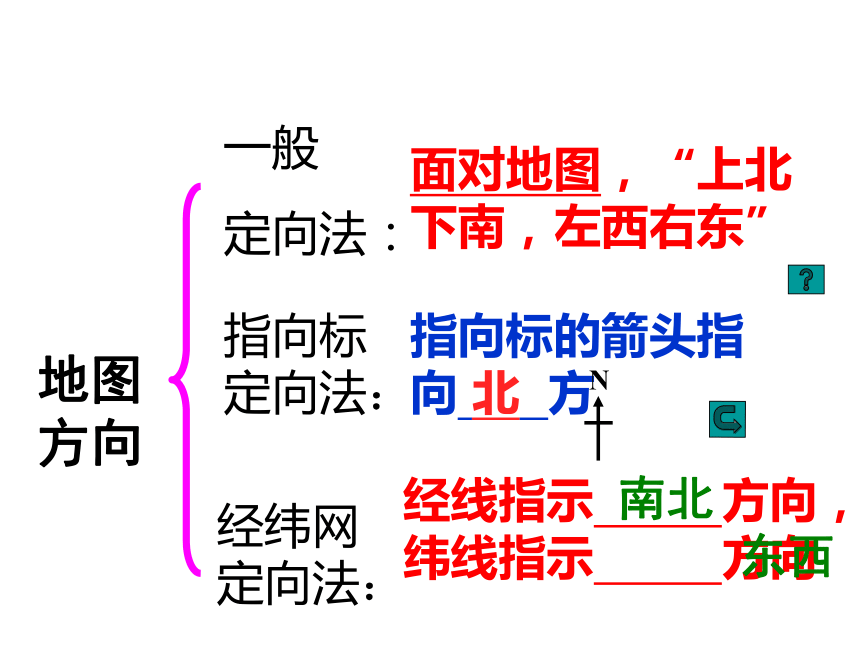

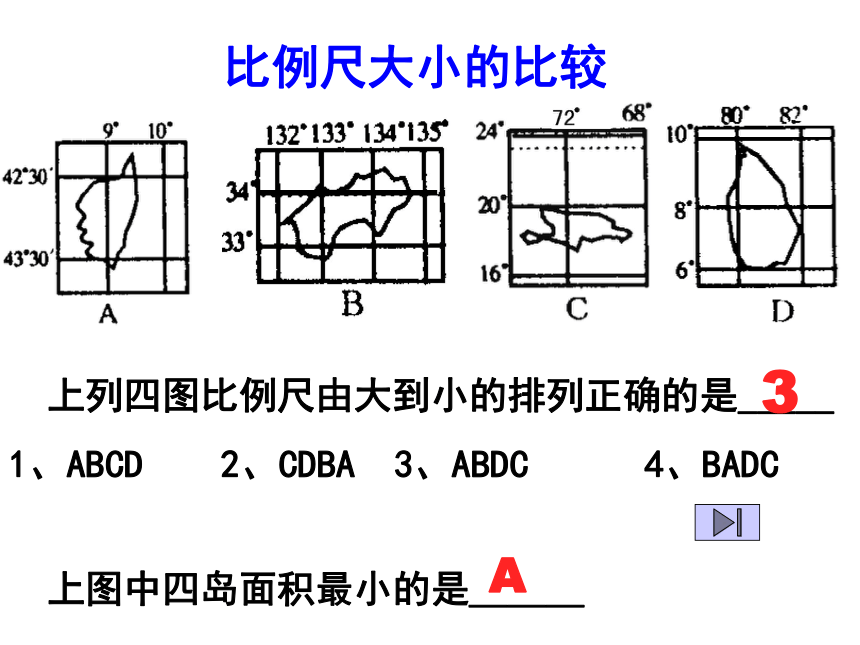

4、掌握地形剖面图的绘制和判读方法。地图与等高线专题复习比例尺线段式图上1cm表实地40km数字式1：500000图上1cm代表实地500000cm=文字式地图的三要素：比例尺、方向、图例和注记 1：50000000比例尺的计算3 上图中四岛面积最小的是＿＿＿A比例尺大小的比较结 论在同样大小的两幅地图上，比例尺越大，图上所表示的范围越 ，所反映的内容越详细；比例尺越 ，图上所表示的范围越大，所反映的内容越 。小小简略杭州地图小小大大详略中等中等中等如果：某同学要去杭州乐园游玩，该如何选择地图？给自己家绘制一张平面图（新居布置）地图方向指向标定向法：指向标的箭头指向 北 方经纬网定向法：经线指示 方向，纬线指示 方向一般

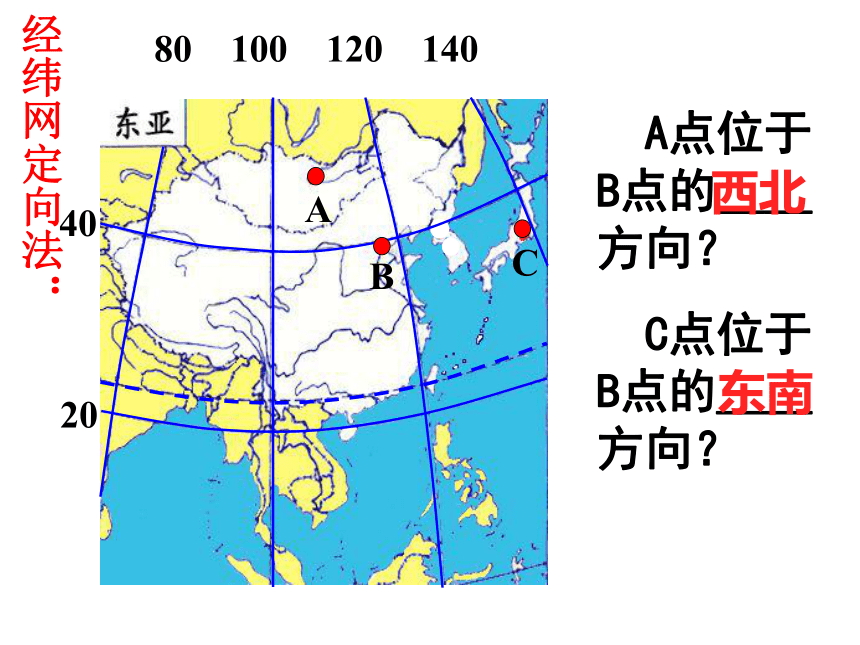

定向法：面对地图，“上北下南，左西右东”南北东西经纬网定向法： A点位于B点的＿＿方向？

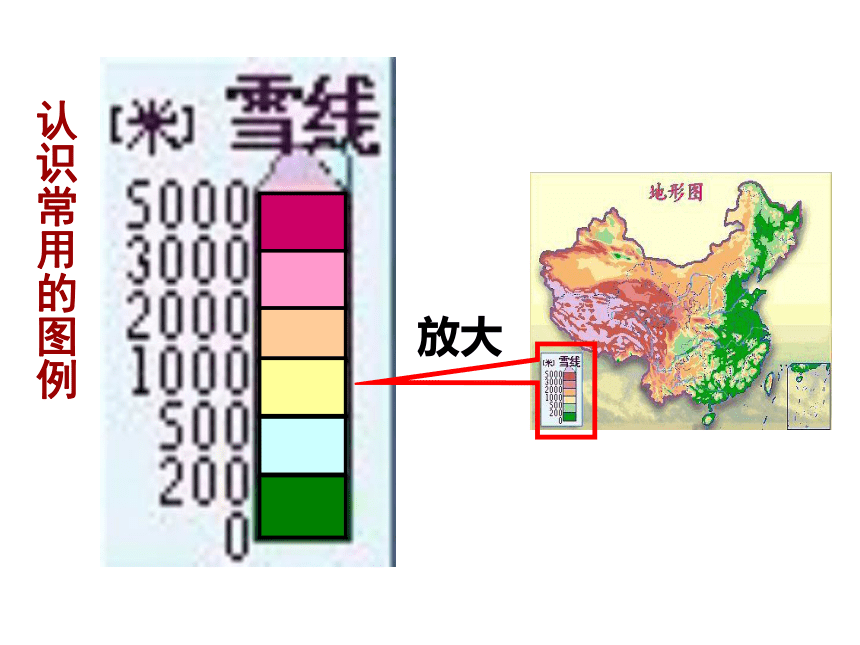

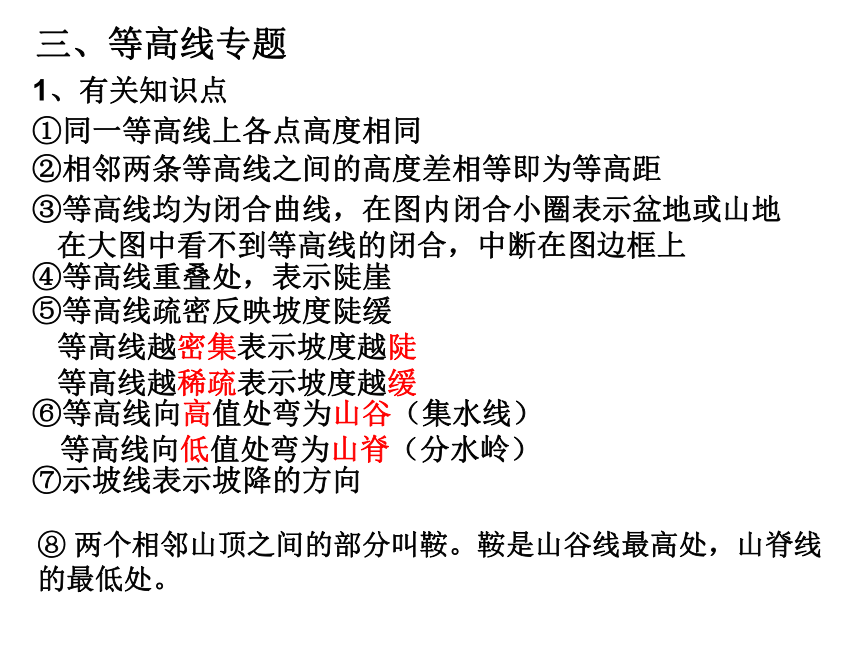

C点位于B点的＿＿方向？西北东南长城站中山站南极地图中国南极长城站在南极中山站的———方向。西南飞机从长城站向中山站最短飞行方向是＿＿＿＿先向东南后向东北认识常用的图例放大 三、等高线专题1、有关知识点①同一等高线上各点高度相同②相邻两条等高线之间的高度差相等即为等高距③等高线均为闭合曲线，在图内闭合小圈表示盆地或山地
在大图中看不到等高线的闭合，中断在图边框上④等高线重叠处，表示陡崖⑤等高线疏密反映坡度陡缓
等高线越密集表示坡度越陡
等高线越稀疏表示坡度越缓⑥等高线向高值处弯为山谷（集水线）
等高线向低值处弯为山脊（分水岭）⑦示坡线表示坡降的方向⑧ 两个相邻山顶之间的部分叫鞍。鞍是山谷线最高处，山脊线的最低处。2、等高线地形图的判读3、等高线地形的综合应用（1）修建拦河大坝（2）铁路、公路的选线（3）进行农业规划甲乙海平面1000米
500米1500米
某点到地平面的垂直距离叫相对高度某点到海平面的垂直距离叫绝对高度，即海拔山等高线原理等高线 。坡陡的地方坡缓的地方等高线 。密集稀疏山 下列四图中的等高距都是50米，注意观察各图的比例尺，判断坡度最大的一幅是＿＿A 注意：“等高线越密，则地形坡度越大”，这只能用于判断同一幅等高线图
坡度=垂直相对高度/水平距离山体的不同部位山谷50米150米250米等高距：50米FECG等高线密集等高线稀疏陡坡缓坡山谷山脊山顶鞍部陡崖200－250米0－50米150－250米陡崖的判断：该图中崖顶高度、崖底高度和相对高度 ？≥500米，＜600米＞200米，≤300米相对高度:≥200米，＜400米等高线地图的应用1、公路、铁路线建设一般沿等高线走，可以减少施工难度可减少修路的工程量道路平坦,利于车辆行驶不易造成水土流失EF间修建公路：2、水库大坝的选址：一般选在峡谷处，且考虑水库库址应选在河谷、山谷地区“口袋形”洼地处坝高计算和最大库容面积估算3工厂厂址选择：除交通、资源、技术等因素外，往往也要考虑地形、地质情况。
4建海滨浴场、码头：浴场多选择在海滨缓坡沙岸，码头选在深水港湾（等深线）。
5建疗养院：一般选在城郊山地向阳坡，清静，空气新鲜，森林覆盖率高的地方。6、判断图中地形类型的名称：1.高原 2.山地 3.丘陵
4.盆地 5.平原中间疏四周密密集稀疏中间疏四周密稀疏平直较高高，超过500米较低，一般（相对高度）不高于500米200米-500米低，0米-200米起伏不大,边缘陡峭坡度较陡,沟谷较深坡度平和四周高中间低平坦广阔-200m-100m0m100m200m300m300m200m100m0m100m200m等高线等深线最高处[300，400）最低处（-400，-300]等高线剖面图的画法上等高线剖面图中水平比例尺和垂直比例尺的计算
水平比例尺保持不变，垂直比例尺根据实际计算北东南西东北 西北西南东南学校科技园区农业实验区火车站在学校的＿＿在实验区的＿＿＿在学校的＿＿＿在学校的 ＿＿正西东北正东东南两图图幅相等，哪幅地图的比例尺大？——哪幅地图表示的地区范围大？——哪幅地图的内容详细——图A图B东亚地图北京地图图B图A图B等高线——海拔高度相同的点的连线100100100100100100100100200200200200盆地温带季风(1)A所在地是______地形区，理由是__________________
(2)本区属于_____气候，理由是__________________
(3)B河流量特点是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿为充分开发B河的水资源，拟建一水库，请在图上用“||”标出最佳坝址；地势四周高中间低洼且较开阔夏季高温多雨，冬季寒冷干燥，最冷月均温低于0°C径流量夏季大冬季小，季节变化和年际变化大(4) 支流C与D相比，__河流短促流急，原因是＿＿＿＿＿＿＿C等高线密集落差大
