六年级上册科学课件-2.7 桥的形状和结构 教科版 (共30张PPT)

课件30张PPT。 抵抗弯曲
故宫卢沟桥赵州桥

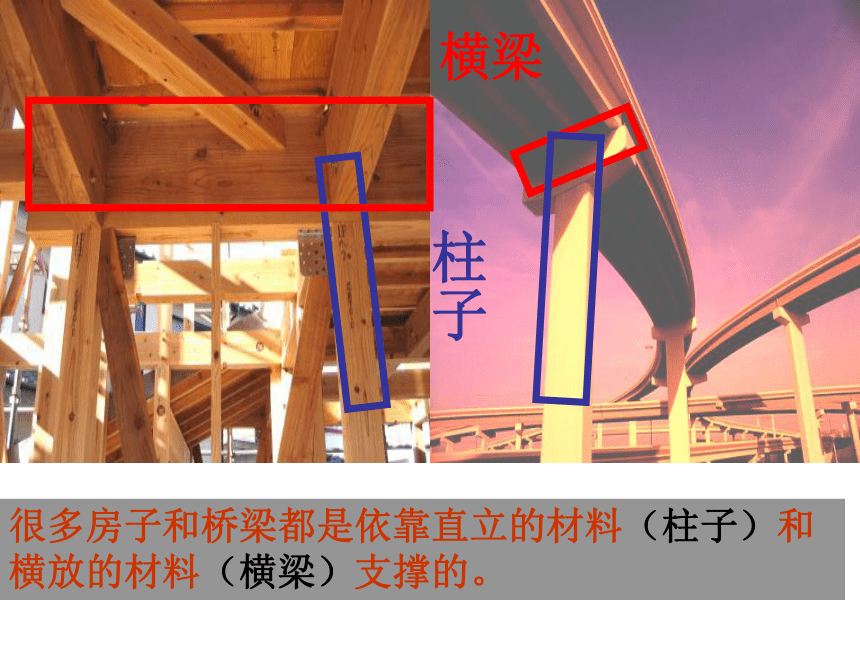

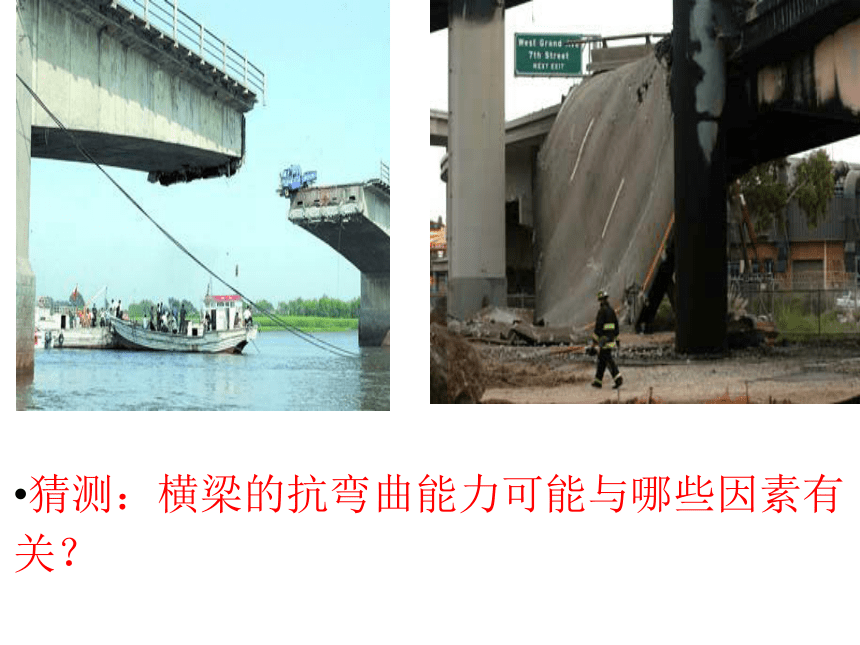

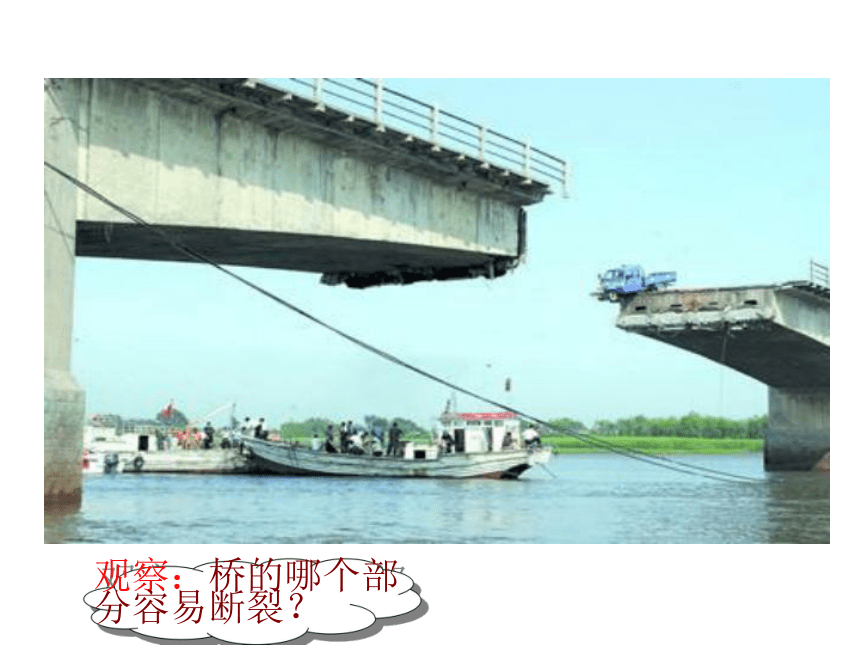

柱子横梁很多房子和桥梁都是依靠直立的材料（柱子）和横放的材料（横梁）支撑的。2010年，吉林省道302锦江大桥垮塌，造成6人受伤 2012年?8月24日早上5点25分，哈尔滨阳明滩大桥通车不到一年就垮塌，有4台货车直接从20米高的桥上坠落，造成多人死伤。观察：桥的哪个部分容易断裂？猜测：横梁的抗弯曲能力可能与哪些因素有关？ 抵抗弯曲
横梁的宽度与抗弯曲能力的研究

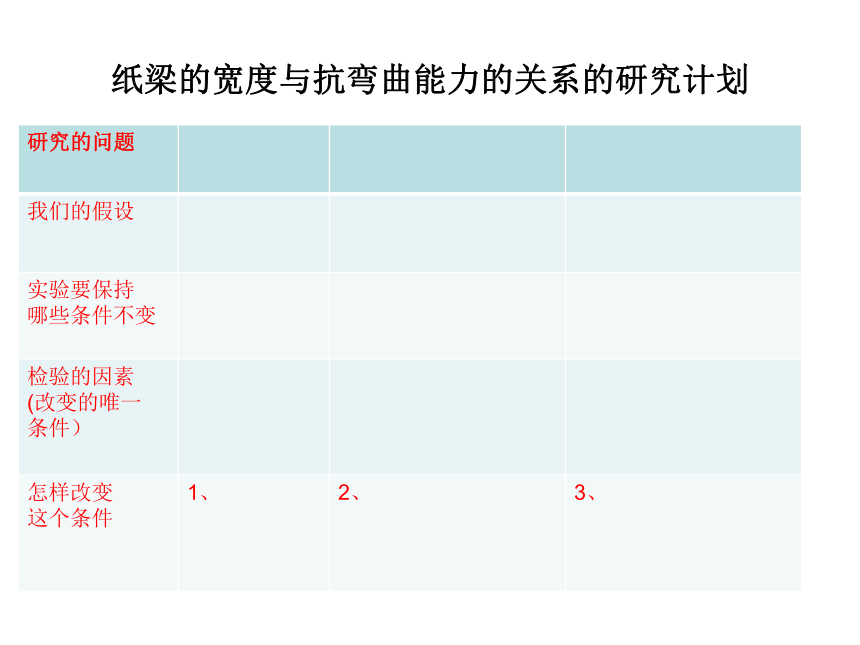

纸梁的宽度与抗弯曲能力的关系的研究计划纸梁的宽度与抗弯曲能力的关系的研究计划纸梁的宽度与抗弯曲能力的关系的研究计划纸梁的宽度与抗弯曲能力的关系的研究计划纸梁的宽度与抗弯曲能力的关系的研究计划纸梁的宽度与抗弯曲能力的关系的研究计划 猜一猜：1倍宽、2倍宽、3倍宽的纸梁分别可以承载几个垫圈？
温馨提示：１、先预测，后实验，再记录，最后总结发现。
２、实验时两边以三本科学书为支柱，注意支柱（书）之间的距离不变（10厘米）。
3、实验时垫圈要逐个轻轻地放在纸梁的中间。
纸梁的宽度与抗弯曲能力的实验记录
我们的发现 纸的宽度增加，抗弯曲能力也会增加。
研究二：纸的厚度与抗弯曲能力1、实验中又应该控制哪些条件不变？
2、实验中又需要改变什么条件？
我们准备怎样改变？ 猜一猜：1张纸、2张纸、3张纸的纸梁分别能放几个垫圈？
温馨提示：１、先预测，后实验，再记录，最后总结发现。
２、实验时两边以三本科学书为支柱，注意支柱（书）之间的距离不变（10厘米）。
3、实验时垫圈要逐个轻轻地放在纸梁的中间。
纸梁的厚度与抗弯曲能力的实验记录
我们的发现纸的厚度增加，抗弯曲能力也会增加。结论纸梁的宽度与抗弯曲能力的关系是：
纸梁越宽，抗弯曲能力越强。
纸梁的厚度与抗弯曲能力的关系是：
纸梁越厚，抗弯曲能力越强。
总结：增加纸的厚度和宽度都可以
使纸梁抗弯曲能力增强你觉得增加厚度和增加宽度，哪一个效果更明显呢？（比较两次实验的实测的数据） 增加材料的厚度比增加材料的宽度，更能提高材料抗弯曲的能力。我们惊奇的发现：横梁平着放好，你能用我们今天学过的知识说说你安放的理由吗？还是立着放好？房屋、桥梁结构中有“柱”和“梁”，梁比柱容易弯曲。
实验发现：纸梁越宽、越厚，抗弯曲能力越强。
增加梁的宽度可以增加抗弯曲能力，增加梁的厚度可以更大增加抗弯曲能力。这节课我们学到了：
