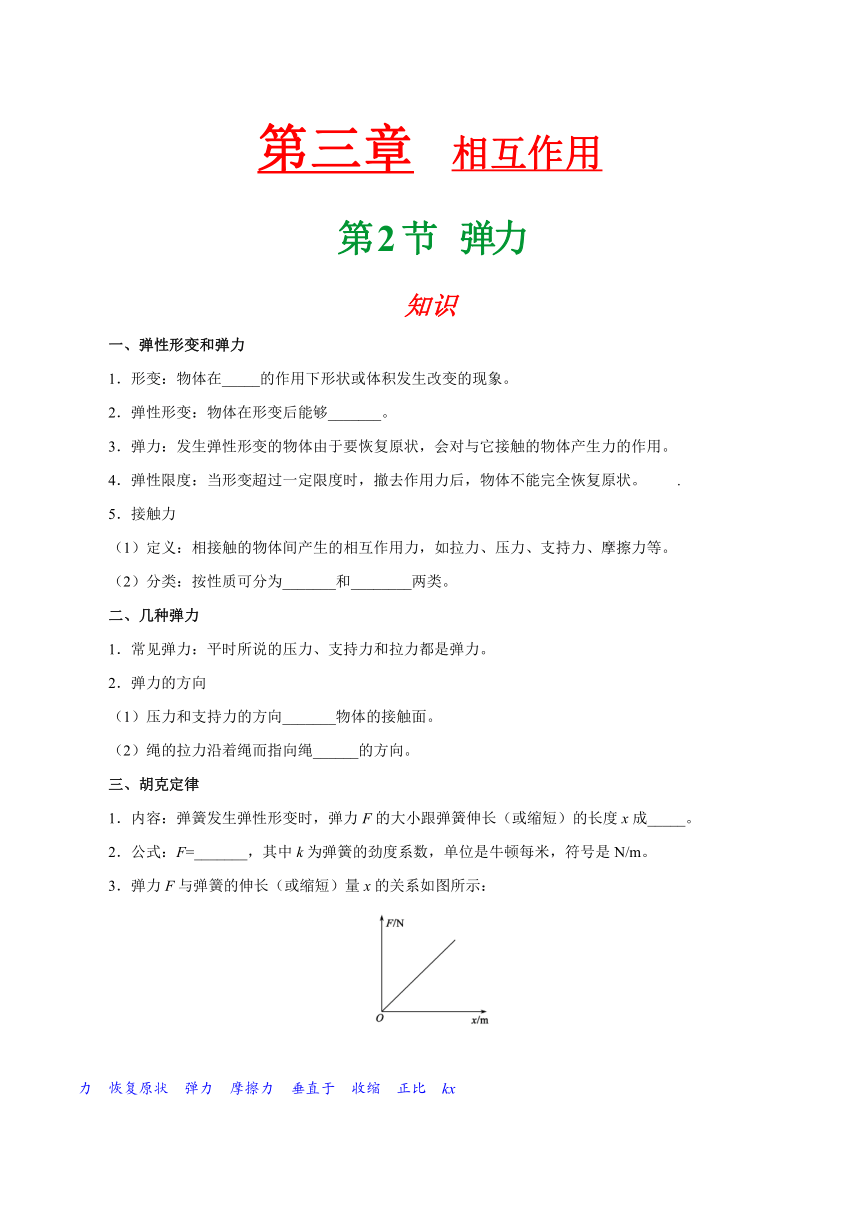

第三章 相互作用
第2节 弹力
知识
一、弹性形变和弹力
1.形变:物体在_____的作用下形状或体积发生改变的现象。
2.弹性形变:物体在形变后能够_______。
3.弹力:发生弹性形变的物体由于要恢复原状,会对与它接触的物体产生力的作用。
4.弹性限度:当形变超过一定限度时,撤去作用力后,物体不能完全恢复原状。 .
5.接触力
(1)定义:相接触的物体间产生的相互作用力,如拉力、压力、支持力、摩擦力等。
(2)分类:按性质可分为_______和________两类。
二、几种弹力
1.常见弹力:平时所说的压力、支持力和拉力都是弹力。
2.弹力的方向
(1)压力和支持力的方向_______物体的接触面。
(2)绳的拉力沿着绳而指向绳______的方向。
三、胡克定律
1.内容:弹簧发生弹性形变时,弹力F的大小跟弹簧伸长(或缩短)的长度x成_____。
2.公式:F=_______,其中k为弹簧的劲度系数,单位是牛顿每米,符号是N/m。
3.弹力F与弹簧的伸长(或缩短)量x的关系如图所示:
力 恢复原状 弹力 摩擦力 垂直于 收缩 正比 kx

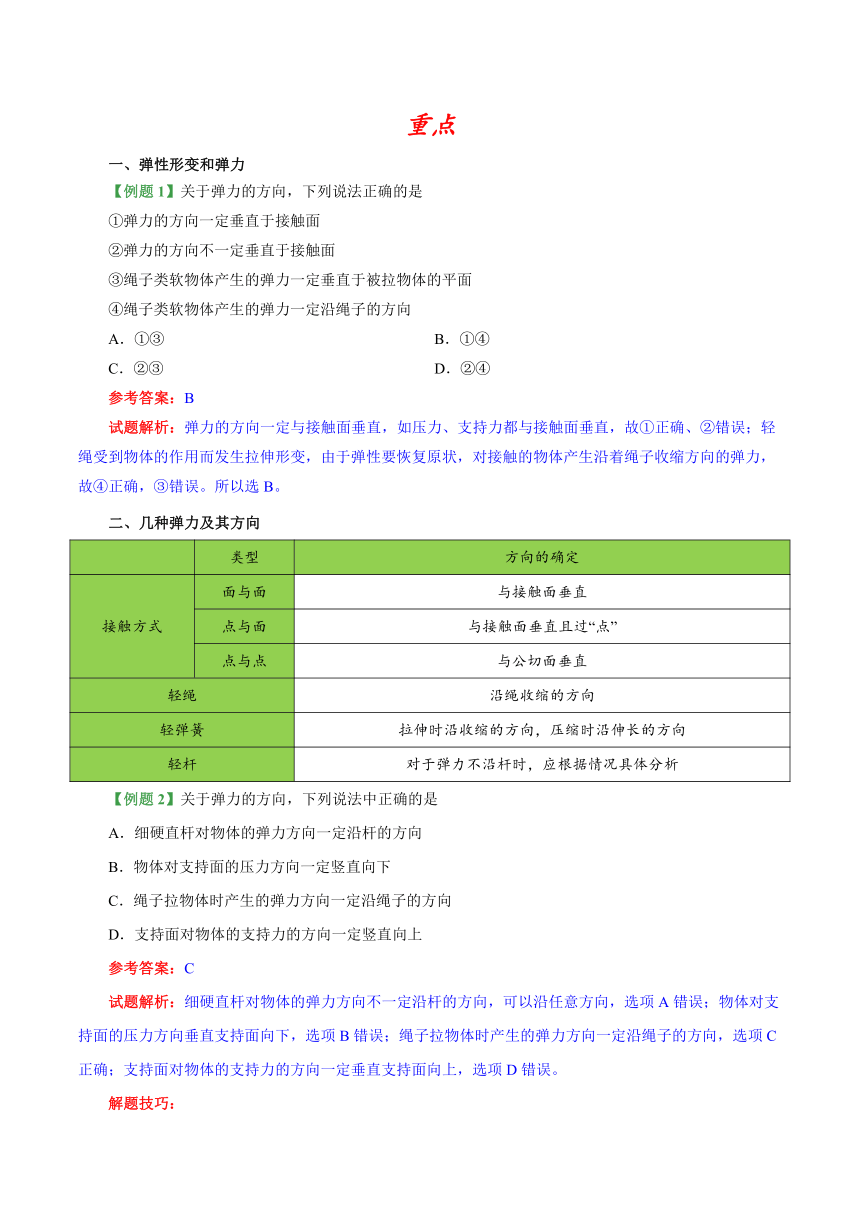

重点
一、弹性形变和弹力
【例题1】关于弹力的方向,下列说法正确的是
①弹力的方向一定垂直于接触面
②弹力的方向不一定垂直于接触面
③绳子类软物体产生的弹力一定垂直于被拉物体的平面
④绳子类软物体产生的弹力一定沿绳子的方向
A.①③ B.①④
C.②③ D.②④
参考答案:B
试题解析:弹力的方向一定与接触面垂直,如压力、支持力都与接触面垂直,故①正确、②错误;轻绳受到物体的作用而发生拉伸形变,由于弹性要恢复原状,对接触的物体产生沿着绳子收缩方向的弹力,故④正确,③错误。所以选B。
二、几种弹力及其方向
类型
方向的确定
接触方式
面与面
与接触面垂直
点与面
与接触面垂直且过“点”
点与点
与公切面垂直
轻绳
沿绳收缩的方向
轻弹簧
拉伸时沿收缩的方向,压缩时沿伸长的方向
轻杆
对于弹力不沿杆时,应根据情况具体分析
【例题2】关于弹力的方向,下列说法中正确的是
A.细硬直杆对物体的弹力方向一定沿杆的方向
B.物体对支持面的压力方向一定竖直向下
C.绳子拉物体时产生的弹力方向一定沿绳子的方向
D.支持面对物体的支持力的方向一定竖直向上
参考答案:C
试题解析:细硬直杆对物体的弹力方向不一定沿杆的方向,可以沿任意方向,选项A错误;物体对支持面的压力方向垂直支持面向下,选项B错误;绳子拉物体时产生的弹力方向一定沿绳子的方向,选项C正确;支持面对物体的支持力的方向一定垂直支持面向上,选项D错误。

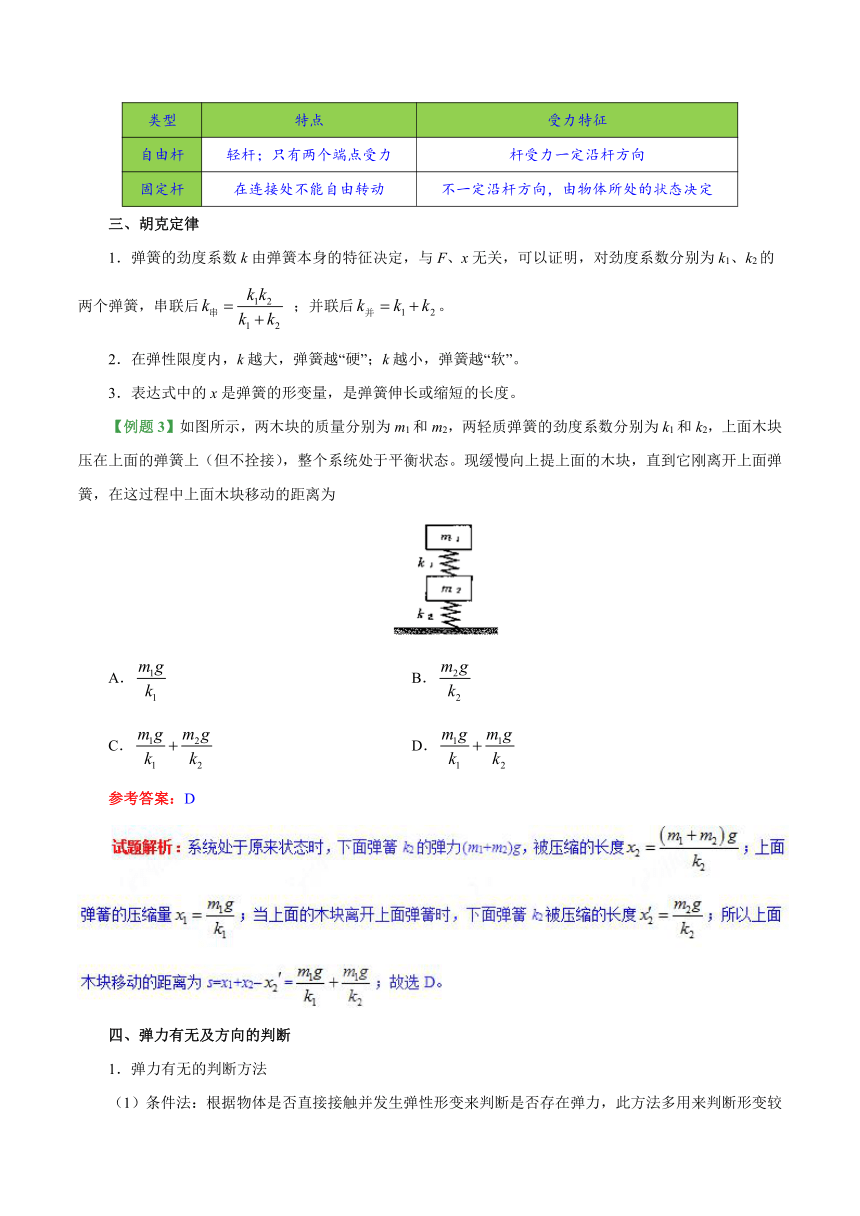

解题技巧:
类型
特点
受力特征
自由杆
轻杆;只有两个端点受力
杆受力一定沿杆方向
固定杆
在连接处不能自由转动
不一定沿杆方向,由物体所处的状态决定
三、胡克定律
1.弹簧的劲度系数k由弹簧本身的特征决定,与F、x无关,可以证明,对劲度系数分别为k1、k2的两个弹簧,串联后 ;并联后。
2.在弹性限度内,k越大,弹簧越“硬”;k越小,弹簧越“软”。
3.表达式中的x是弹簧的形变量,是弹簧伸长或缩短的长度。
【例题3】如图所示,两木块的质量分别为m1和m2,两轻质弹簧的劲度系数分别为k1和k2,上面木块压在上面的弹簧上(但不拴接),整个系统处于平衡状态。现缓慢向上提上面的木块,直到它刚离开上面弹簧,在这过程中上面木块移动的距离为
A. B.
C. D.
参考答案:D
四、弹力有无及方向的判断
1.弹力有无的判断方法

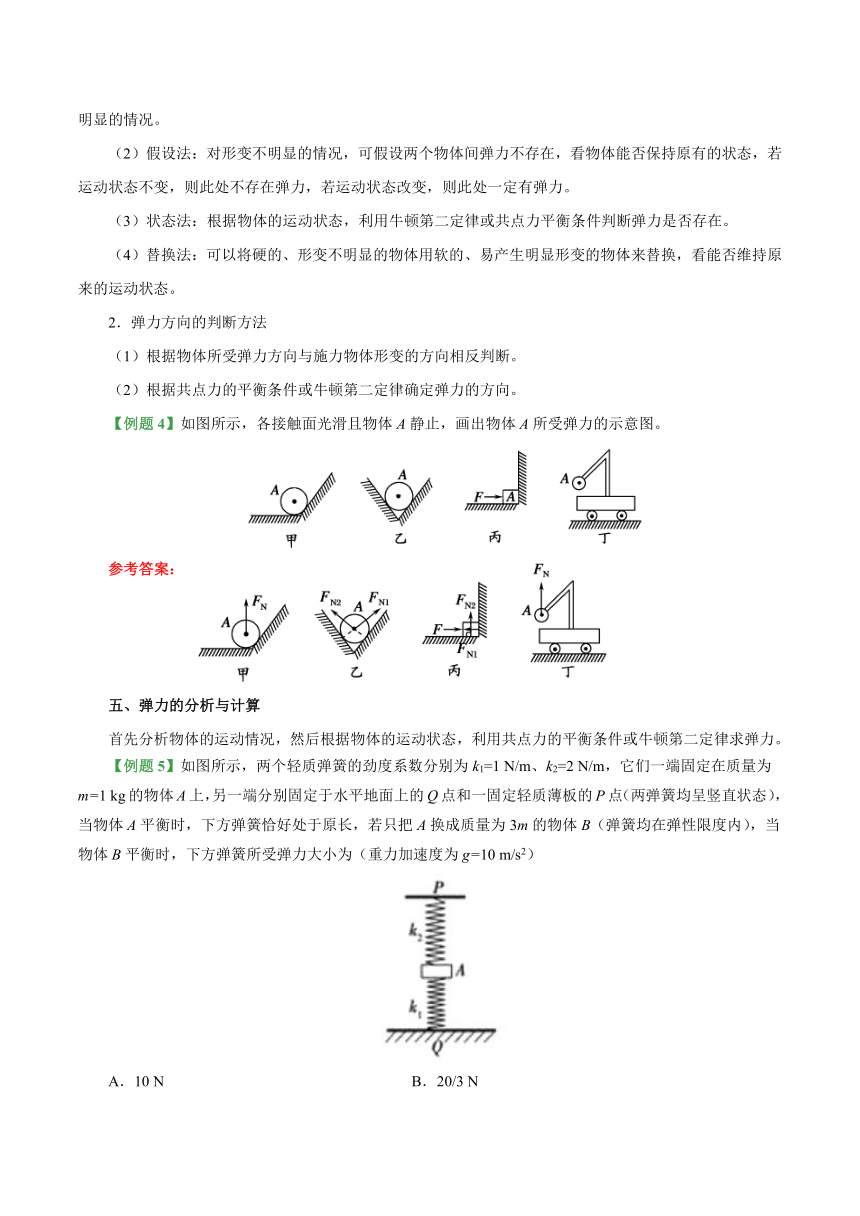

(1)条件法:根据物体是否直接接触并发生弹性形变来判断是否存在弹力,此方法多用来判断形变较明显的情况。
(2)假设法:对形变不明显的情况,可假设两个物体间弹力不存在,看物体能否保持原有的状态,若运动状态不变,则此处不存在弹力,若运动状态改变,则此处一定有弹力。
(3)状态法:根据物体的运动状态,利用牛顿第二定律或共点力平衡条件判断弹力是否存在。
(4)替换法:可以将硬的、形变不明显的物体用软的、易产生明显形变的物体来替换,看能否维持原来的运动状态。
2.弹力方向的判断方法
(1)根据物体所受弹力方向与施力物体形变的方向相反判断。
(2)根据共点力的平衡条件或牛顿第二定律确定弹力的方向。
【例题4】如图所示,各接触面光滑且物体A静止,画出物体A所受弹力的示意图。
参考答案:
五、弹力的分析与计算
首先分析物体的运动情况,然后根据物体的运动状态,利用共点力的平衡条件或牛顿第二定律求弹力。

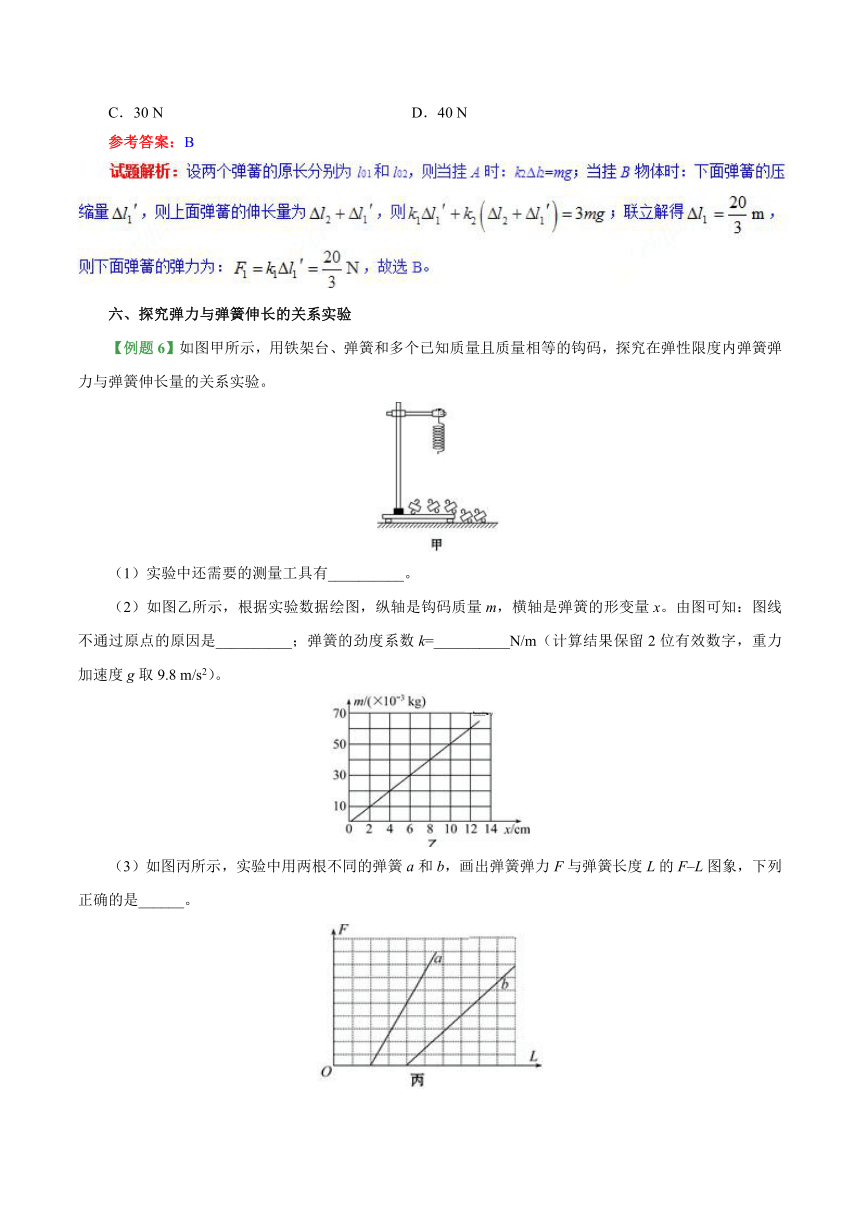

【例题5】如图所示,两个轻质弹簧的劲度系数分别为k1=1 N/m、k2=2 N/m,它们一端固定在质量为m=1 kg的物体A上,另一端分别固定于水平地面上的Q点和一固定轻质薄板的P点(两弹簧均呈竖直状态),当物体A平衡时,下方弹簧恰好处于原长,若只把A换成质量为3m的物体B(弹簧均在弹性限度内),当物体B平衡时,下方弹簧所受弹力大小为(重力加速度为g=10 m/s2)
A.10 N B.20/3 N
C.30 N D.40 N
参考答案:B
六、探究弹力与弹簧伸长的关系实验
【例题6】如图甲所示,用铁架台、弹簧和多个已知质量且质量相等的钩码,探究在弹性限度内弹簧弹力与弹簧伸长量的关系实验。
(1)实验中还需要的测量工具有__________。
(2)如图乙所示,根据实验数据绘图,纵轴是钩码质量m,横轴是弹簧的形变量x。由图可知:图线不通过原点的原因是__________;弹簧的劲度系数k=__________N/m(计算结果保留2位有效数字,重力加速度g取9.8 m/s2)。
(3)如图丙所示,实验中用两根不同的弹簧a和b,画出弹簧弹力F与弹簧长度L的F–L图象,下列正确的是______。
A.a的原长比b的长
B.a的劲度系数比b的大
C.a的劲度系数比b的小
D.弹力与弹簧长度成正比
参考答案:(1)毫米刻度尺 (2)弹簧有自重 4.9 (3)B
名师点睛:本题考查了胡克定律,弹簧的弹力与形变量的关系。要注意正确理解图象的性质,在应用胡克定律时,要首先转化单位,知道图线的斜率即为弹簧的劲度系数;通过亲手的实验明确实验步骤。
基础训练
1.(2019·湖南省张家界市)实验表明,弹簧发生形变时,弹力的大小F跟弹簧伸长(或缩短)的长度x成正比,计算表达式为:F=kx,式中k称为弹簧的劲度系数,其单位是
A.N/kg B.N/m C.m/s2 D.无单位
2.一木块静放在水平地面上,下列说法中正确的是
A.地面受到向下的弹力,是因为地面发生了弹性形变
B.地面受到向下的弹力,是因为木块发生了弹性形变
C.木块受到向上的弹力,是因为地面发生了弹性形变
D.木块受到向上的弹力,是因为木块发生了弹性形变
3.(2019·陕西省黄陵中学高新部)如图所示,静止的弹簧测力计受到大小都为40 N的F1,F2的作用,弹簧测力计的示数为
A.0 N B.40 N C.80 N D.无法确定
4.(2019·福建省莆田第六中学)足球运动是深受青少年喜爱的项目之一,如图所示为四种与足球有关的情景。下列说法正确的是
甲图 乙图 丙图 丁图
A.甲图中,静止在草地上的足球对草地的压力就是它的重力
B.乙图中,静止在地上的两个足球由于接触而一定受到相互作用的弹力
C.丙图中,落在球网中的足球会受到弹力是由于球网发生了形变
D.丁图中,被踢出的瞬间足球受到重力、脚对球的弹力
5.如图所示,轻弹簧的两端各受20 N拉力的作用,弹簧平衡时伸长了5 cm(在弹性限度内),那么下列说法正确的是
A.弹簧所受的合力为40 N
B.该弹簧的劲度系数k=200 N/m
C.该弹簧的劲度系数k=400 N/m
D.根据公式k=F/x,弹簧的劲度系数k会随弹簧弹力F的增大而增大
6.关于弹力,下列说法正确的是
A.静止在水平面上的物体所受的重力就是它对水平面的压力
B.压力、支持力、绳中的张力都属于弹力
C.弹力的大小与物体的形变程度有关,在弹性限度内形变程度越大,弹力越大
D.弹力的方向总是与施力物体恢复形变的方向相同
7.(2019·贵州省毕节市威宁县黑石中学)关于胡克定律,下列说法中正确的是
A.由F=kx可知,弹力F的大小与弹簧的长度x成正比
B.由可知,劲度系数k与弹力F成正比,与弹簧的长度形变量x成反比
C.弹簧的劲度系数k是由弹簧本身的性质决定的,与弹力F的大小和弹簧形变量x的大小无关
D.弹簧的劲度系数在数值上等于弹簧伸长(或缩短)单位长度时弹力的大小
8.(2019·山东省莱芜市)一个光滑球一半由铅(用阴影表示)一半由铝组成,放在支架P、Q上处于静止状态,如图(a)所示,P支架对它的支持力为N,若将球翻转,如图(b)所示,P支架对它的支持力为N'。比较N与N',应有
A.N>N',方向不相同 B.N=N',方向相同
C.N9.如图为一轻质弹簧的长度和弹力大小的关系图象。根据图象判断,错误的结论是
A.弹簧的劲度系数为1 N/m
B.弹簧的劲度系数为100 N/m
C.弹簧的原长为6 cm
D.弹簧伸长0.02 m时,弹力的大小为2 N
10.(2019·安徽省肥东高级中学)探究弹力和弹簧伸长的关系时,在弹性限度内,悬挂15 N重物时,弹簧长度为0.16 m;悬挂20 N重物时,弹簧长度为0.18 m。则弹簧的原长L0和劲度系数k分别为
A.L0=0.02 m k=500 N/m
B.L0=0.10 m k=500 N/m
C.L0=0.02 m k=250 N/m
D.L0=0.10 m k=250 N/m
11.一根轻质弹簧一端固定,用大小为F1的力压弹簧的另一端,平衡时长度为l1;改用大小为F2的力拉弹簧,平衡时长度为l2。弹簧的拉伸或压缩均在弹性限度内,该弹簧的劲度系数为
A. B.
C. D.
12.静止的车厢顶部用细线竖直悬挂一小球,如图所示,小球下方与一光滑斜面接触.关于小球的受力,下列说法正确的是
A.细线对它一定有拉力作用
B.细线可能对它没有拉力作用
C.斜面对它可能有支持力作用
D.斜面对它一定有支持力作用
13.如图所示,一根弹簧其自由端B在未悬挂重物时指针正对刻度5 N,在弹性限度内,当挂上80 N重物时指针正对刻度45 N。若要指针正对刻度20 N,应悬挂的重物是
A.40 N
B.30 N
C.20 N
D.不知弹簧的劲度系数,无法计算
14.(2019·山东省烟台市)为了测量某一轻质弹簧的劲度系数,将该弹簧竖直悬挂起来,在其下端挂上不同质量的钩码。实验测出悬挂钩码的质量m与弹簧长度l的相应数据,并做出如图所示的m-l图象,己知g=9.8 m/s2。
(1)此弹簧的劲度系数为____N/m;
(2)此弹簧的原长为______cm。
15.(2019·辽宁省沈阳市郊联体)弹簧的劲度系数应该只与弹簧本身结构有关,与其他因素无关,某同学为了研究这个问题,进行了以下的实验步骤:
(1)把劲度系数为k的轻弹簧悬挂起来,挂上一个较重的砝码,测出弹簧的伸长量为x。
(2)把劲度系数也为k的完全相同的两个轻弹簧串联在一起悬挂起来,挂上同一个砝码,测出它们总的伸长量为;
(3)把三个劲度系数为k的完全相同的轻弹簧串联起来,一端悬挂起来,再挂上同一个砝码,测出它们共同的伸长量。
……
根据以上实验和胡克定律,如果把实验步骤(2)、(3)中两个和三个串联在一起的弹簧分别看成一个弹簧,它们的劲度系数分别为,忽略弹簧自身重力产生的影响,且以上实验不超过弹簧的弹性限度,则=________k,=________k。
根据以上实验步骤初步推断:在其他条件不变的情况下,弹簧的劲度系数与弹簧的长度应____________(填“正比”、“反比”或“无关”)。
能力提升
16.(2019·宁夏育才中学)关于弹力,下列表述正确的是
A.杯子放在桌面上,杯和桌均不发生形变
B.杯子放在桌面上,杯和桌之间没有弹力作用
C.在弹性限度内,弹簧的弹力与弹簧的长度成正比
D.在弹性限度内,弹簧的弹力与弹簧的伸长(或缩短)量成正比
17.如图所示,倾角为30°、重为80 N的斜面体静止在水平地面上,一根弹性轻杆一端垂直固定在斜面体上,轻杆的另一端固定一个重为2 N的小球,小球处于静止状态时,下列说法正确的是
A.轻杆对小球的作用力沿轻杆向上,大于2 N
B.地面对斜面体的支持力为80 N
C.小球对轻杆的作用力为2 N,方向竖直向下
D.轻杆对小球的作用力为2 N,方向垂直斜面向上
18.(2019·宁夏回族自治区银川市六盘山高级中学)一辆汽车停在水平地面上,下列关于汽车和地面受力的说法正确的是
A.地面受向下的弹力,是因为地面发生了弹性形变;汽车未发生弹性形变,所以汽车不受弹力
B.地面受向下的弹力,是因为地面发生了弹性形变;汽车受向上的弹力,是因为汽车发生了弹性形变
C.汽车受向上的弹力,是因为地面发生了弹性形变;地面受向下的弹力,是因为汽车发生了弹性形变
D.以上说法均不正确
19.如图1所示,所有的球都是相同的,且形状规则,质量分布均匀。甲球放在光滑斜面和光滑水平面之间,乙球与其右侧的球相互接触并放在光滑的水平面上,丙球与其右侧的球放在另一个大的光滑球壳内部并相互接触,丁球是一足球,一学生将足球踢向斜台的示意图如图2所示。关于这四个球的受力情况,下列说法正确的是
A.甲球受到两个弹力的作用
B.乙球受到两个弹力的作用
C.丙球受到两个弹力的作用
D.丁球(足球)与斜台作用时斜台给足球的弹力方向先沿v1的方向后沿v2的方向
20.(2019·云南省玉溪市玉溪一中)两根劲度系数分别为k1和k2的轻质弹簧a、b串联在一起,a弹簧的一端固定在墙上,如图所示,开始时弹簧均处于原长,现用水平力作用在b弹簧的P端缓慢向右拉动弹簧,当水平外力的大小为F时,b弹簧的伸长量为L,则此时
A.a弹簧产生的弹力为 B.a弹簧的伸长量为
C.P端向右移动的距离为 D.P端向右移动的距离为
21.如图所示,A、B两个物块的重力分别是GA=3 N,GB=4 N,弹簧的重力不计,整个装置沿竖直方向处于静止状态,这时弹簧的弹力F=2 N,则天花板受到的拉力和地板受到的压力有可能是
A.3 N和4 N B.5 N和6 N
C.1 N和2 N D.5 N和2 N
22.(2019·安徽省芜湖市)A、B两物块之间用轻弹簧相连接,静止于水平地面上,如图所示。已知物块A、B的质量分别为和,弹簧的劲度系数k,若在物块A上作用一个竖直向上的力,使A由静止开始以加速度a做匀加速运动,直到B物块离开地面。此过程中,物块A做匀加速直线运动的时间为
A. B.
C. D.
23.为了探究弹力F与弹簧伸长量x的关系,李强同学选了甲、乙两根规格不同的弹簧进行测试,根据测得的数据绘出如图所示的图象,从图象上看,该同学没能完全按实验要求做,使图象上端成为曲线,图象上端成为曲线是因为________________。甲、乙两根弹簧的劲度系数分别为:________N/m、________N/m。若要制作一个精确度较高的弹簧测力计,应选弹簧________(填“甲”或“乙”)。
24.(2019·云南省昭通市)在探究“弹力与弹簧伸长的关系”实验中,通过在悬挂的弹簧下面加钩码,逐渐使弹簧伸长,得到以下数据:
(1)由数据在坐标系中画出F–x图象;
(2)由此得出结论是__________________________________;
(3)由图象得弹簧的劲度系数为k=_________N/m。
25.在“探究弹力和弹簧伸长量的关系,并测定弹簧的劲度系数”的实验中,实验装置如图所示。所挂钩码的重力相当于对弹簧提供了向右的恒定拉力。实验时先测出不挂钩码时弹簧的自然长度,再将5个钩码逐个挂在绳子的下端,每次测出相应的弹簧总长度。
(1)有一个同学通过以上实验测量后把6组数据描点在坐标系中,请作出F–L图线。
(2)由此图线可得出该弹簧的原长L0=________cm,劲度系数k=________N/m。
(3)试根据该同学以上的实验情况,帮助他设计一个记录实验数据的表格(不必填写其实验测得的具体数据)。
(4)该同学实验时,把弹簧水平放置与弹簧悬挂放置相比较,
优点在于:______________________________________。
缺点在于:______________________________________。
26.把两根轻质弹簧串联起来测量它们各自的劲度系数,如图甲所示。
(1)未挂钩码之前,指针B指在刻度尺如图乙所示的位置上,记为________cm;
(2)将质量50 g的钩码逐个挂在弹簧Ⅰ的下端,逐次记录两弹簧各自的伸长量;所挂钩码的质量m与每根弹簧的伸长量x,可描绘出如图丙所示的图象,由图象可计算出弹簧Ⅱ的劲度系数k2=________N/m;(取重力加速度g=9.8 m/s2)
(3)图丙中,当弹簧Ⅰ的伸长量超过17 cm时其图线为曲线,由此可知,挂上第________个钩码时,拉力已经超过它的弹性限度,这对测量弹簧Ⅱ的劲度系数________(选填“有”或“没有”)影响(弹簧Ⅱ的弹性限度足够大)。
27.有两根相同的轻弹簧a和b,劲度系数均为k,现将它们按如图甲所示连接,下挂质量均为m的两个小物体,此时两根轻弹簧总长为l。若将两个物体按图乙所示方法挂在两轻弹簧上,则两根轻弹簧的总长为多少?
真题练习
28.(江苏卷)一轻质弹簧原长为8 cm,在4 N的拉力作用下伸长了2 cm,弹簧未超出弹性限度,则该弹簧的劲度系数为
A.40 m/N B.40 N/m
C.200 m/N D.200 N/m
29.(2019·新课标全国I卷)如图(a),一弹簧上端固定在支架顶端,下端悬挂一托盘:一标尺由游标和主尺构成,主尺竖直固定在弹簧左边;托盘上方固定有一能与游标刻度线准确对齐的装置,简化为图中的指针。现要测量图(a)中弹簧的劲度系数,当托盘内没有砝码时,移动游标,使其零刻度线对准指针,此时标尺读数为1.950 cm;当托盘内放有质量为0.100 kg的砝码时,移动游标,再次使其零刻度线对准指针,标尺示数如图(b)所示,其读数为_______cm。当地的重力加速度大小为9.80 m/s2,此弹簧的劲度系数为________N/m(保留3位有效数字)。
30.(福建卷)某同学做“探究弹力和弹簧伸长量的关系”的实验。
(1)图甲是不挂钩码时弹簧下端指针所指的标尺刻度,其示数为7.73 cm,图乙是在弹簧下端悬挂钩码后指针所指的标尺刻度,此时弹簧的伸长量Δl为________cm。
(2)本实验通过在弹簧下端悬挂钩码的方法来改变弹簧的弹力,关于此操作,下列选项中规范的做法是________。(填选项前的字母)
A.逐一增挂钩码,记下每增加一只钩码后指针所指的标尺刻度和对应的钩码总重
B.随意增减钩码,记下增减钩码后指针所指的标尺刻度和对应的钩码总重
(3)图丙是该同学描绘的弹簧伸长量Δl与弹力F的关系图线,图线的AB段明显偏离直线OA,造成这种现象的主要原因是____________________________。
31.(四川卷)某同学在“探究弹力和弹簧伸长的关系”时,安装好实验装置,让刻度尺零刻度与弹簧上端平齐,在弹簧下端挂1个钩码,静止时弹簧长度为l1,如图1所示,图2是此时固定在弹簧挂钩上的指针在刻度尺(最小分度是1毫米)上位置的放大图,示数l1=______cm。在弹簧下端分别挂2个、3个、4个、5个相同钩码,静止时弹簧长度分别是l2、l3、l4、l5。已知每个钩码质量是50 g,挂2个钩码时,弹簧弹力F2=______N(当地重力加速度g=9.8 m/s2)。要得到弹簧伸长量x,还需要测量的是____________。作出F–x曲线,得到弹力与弹簧伸长量的关系。
参考答案
1.B【解析】根据胡克定律:F=kx,则:,其中F的单位是牛顿(N),x的单位是m,所以k的单位是N/m,故ACD错误,B正确。
【点睛】本题根据胡克定律:在弹性限度内弹力F的大小与弹簧伸长(或缩短)的长度x成正比,分析弹力与形变量的关系,然后结合单位制即可做出判断。
5.C【解析】轻弹簧的两端各受20 N拉力F的作用,所以弹簧所受的合力为零,故A错误。根据胡克定律F=kx得,弹簧的劲度系数k==400 N/m,故B错误,C正确。弹簧的伸长与受的拉力成正比,弹簧的劲度系数k与弹簧弹力F的变化无关,与弹簧本身有关,故D错误。
6.BCD【解析】物体由于发生形变后而对和它接触的物体产生的力叫弹力;弹力的大小与形变量有关,而弹力的方向总是由施力物体恢复形变的方向相同。静止在水平面上的物体受到的重力引力;而压力是由于形变引起的;二力不是同一种力,故A错误;压力、支持力、绳子中的拉力均是由于形变而引起的,都属于弹力,故B正确;弹力的大小与物体的形变程度有关,在弹性限度内形变程度越大,弹力越大,故C正确;弹力的方向总是与施力物体恢复形变的方向相同,故D正确。
7.CD【解析】胡克定律F=kx中,x是形变量, 弹力F与形变量x成正比;k是劲度系数,与弹簧本身的性质有关,与F、x均无关。故选项AB错误,CD正确。
8.B【解析】两种情况中,PQ两点对球的弹力方向均通过球心斜向上,则弹力的方向是相同的,重力的方向竖直向下,根据三力平衡知识可知两种情况下弹力的大小也是相同的,即两种情况下P支架对球的支持力大小和方向均不变,故选B。
【点睛】此题关键是知道弹力的方向只与几何形状有关,此题中弹力的方向总是通过球心的,与球的重心位置无关。
10.D【解析】由胡克定律F=kx,有悬挂15 N重物时15 N=k(0.16 m–L0);悬挂20 N重物时20 N=k(0.18 m–L0);联立两式可解得k=250 N/m,L0=0.10 m。故原长为0.10 m,劲度系数为250 N/m。故选D。
11.C【解析】根据弹簧受F1、F2两个力的作用时的弹簧的长度,分别由胡克定律列出方程联立求解即可。由胡克定律得,式中x为形变量,设弹簧原长为,则有,,联立方程组可以解得,C正确。
12.A【解析】小球静止时合力为零,先分析小球肯定受到的力:重力和细线的拉力,再用假设法分析斜面对球有无支持力。若细线对小球没有拉力作用,则小球受到重力和斜面的支持力,二力合力不为零,不能保持静止状态,故细线对小球一定有拉力作用,A正确,B错误;若斜面对小球有支持力作用,则小球受到竖直向下的重力,绳子的拉力,和垂直斜面的支持力,小球的合力不为零,不能保持静止状态,故斜面对小球没有力的作用,CD错误。
13.B【解析】因为弹簧的形变量和其受到的作用力成正比,故,解得F=30 N,故B正确。
14.(1)12.25 (2)4
【解析】(1)根据胡克定律可知,F=kx
则有mg=kx=k(l–l0)
故图象的斜率等于
所以解得:;
(2)将图中一点代入mg=kx=k(l–l0)得:
解得:。
15. 反比
16.D【解析】AB.杯子和桌面相互接触并相互挤压都发生了弹性形变,杯子和桌面之间有弹力作用,杯子放在桌面上,杯子对桌面的压力是由于杯子发生了形变,杯子由于要恢复形变,杯子就会对接触的物体产生力的作用,故AB错误;CD.根据胡克定律F=kx,可知,弹簧的弹力与弹簧的形变量成正比,在弹性限度内的形变越大,产生的弹力也越大,故C错误,D正确。故选D。
17.C【解析】对小球受力分析,受到轻杆的作用力和竖直向下的重力,处于静止状态,所以二力平衡,等大反向,所以杆对小球的作用力方向竖直向上,大小等于2 N,根据牛顿第三定律可知小球对轻杆的作用力方向竖直向下,大小为2 N,AD错误,C正确;将两者看作一个整体,整体受到重力和地面的支持力,故地面对斜面体的支持力等于两者重力之和82 N,B错误。
21.D【解析】本题应分别考虑弹簧压缩和伸长两种情况,根据共点力的平衡条件分别分析A、B受力情况,从而得出天花板受力及地面受压力。若弹簧被拉伸,则对A分析有,对B分析;若弹簧被压缩,则对A分析有,对B分析,故D正确。
22.A【解析】开始时弹簧的压缩量:;当B离开地面时弹簧的伸长量:;则物块A上升的距离:;根据解得:,故选A。
23.超过了弹簧的弹性限度 66.7 200 甲
【解析】根据胡克定律,在弹性限度内,弹簧的弹力与行变量成正比,故F–x图是直线,向上弯曲的原因是超出了弹性限度,注意该图象中纵坐标为伸长量,横坐标为拉力,斜率的倒数为劲度系数,由此可求出kA=66.7 N/m,kB=200 N/m,由于甲的劲度系数小,因此其精度高。
24.(1)如图所示 (2)在弹性限度内,弹力与弹簧伸长量成正比 (3)41(40~44圴可
【解析】(1)图线如图所示。
(2)根据图象,该直线为过原点的一条直线,即在弹性限度内,弹力与弹簧伸长量成正比。
(3)图象的斜率表示弹簧的劲度系数,k=≈44 N/m。
25.(1)如图所示 (2)5 (3)20 (4)如表所示 (5)避免弹簧自身所受重力对实验的影响 (6)弹簧与桌面及绳子与滑轮间存在的摩擦造成实验的误差
【解析】(1)根据描点法可得如图所示
(4)优点是:避免弹簧自身所受重力对实验的影响;
缺点是:弹簧与桌面及绳子与滑轮间存在的摩擦造成实验的误差。
26.(1)11.50 (2)28 (3)5 没有
【点睛】刻度尺的读数需估读,需读到最小刻度的下一位。通过弹簧Ⅱ弹力的变化量和形变量的变化量可以求出弹簧Ⅱ的劲度系数。根据弹簧Ⅰ形变量的变化量,结合胡克定律求出劲度系数,然后求出17 cm时对应的弹力,求出钩码的个数。
27.
【解析】设轻弹簧的原长为l0,则根据胡克定律可得,按题图甲所示连接时,两轻弹簧的伸长量为,所以有
按题图乙所示连接时,两轻弹簧的伸长量分别为,
两根轻弹簧总长为:
28.D【解析】由题意知,弹簧的弹力为4 N时,弹簧伸长2 cm,根据胡克定律F=kx,代入数据可得弹簧的劲度系数k=200 N/m,所以ABC错误,D正确。
29.3.775 53.7
【解析】实验所用的游标卡尺精度为0.05 mm,游标卡尺上游标第15条刻度线与主尺刻度线对齐,根据游标卡尺的读数规则,图(b)所示的游标卡尺读数为3.7 cm+15×0.05 mm=3.7 cm+0.075 cm=3.775 cm。托盘中放有质量为m=0.100 kg的砝码时,弹簧受到的拉力F=mg=0.100×9.8 N=0.980 N,弹簧伸长x=3.775 cm–1.950 cm=1.825 cm=0.0182 5 m,根据胡克定律,F=kx,解得此弹簧的劲度系数k=F/x=53.7 N/m。
【点睛】解答此题常见错误主要有:一是游标卡尺读数误差,或单位搞错导致错写成37.70;二是把重力加速度按照习惯用g=10 m/s2代入计算导致错误;三是考虑采用图象法处理实验数据计算劲度系数耽误时间。
