等值线复习专题[下学期]
图片预览
文档简介

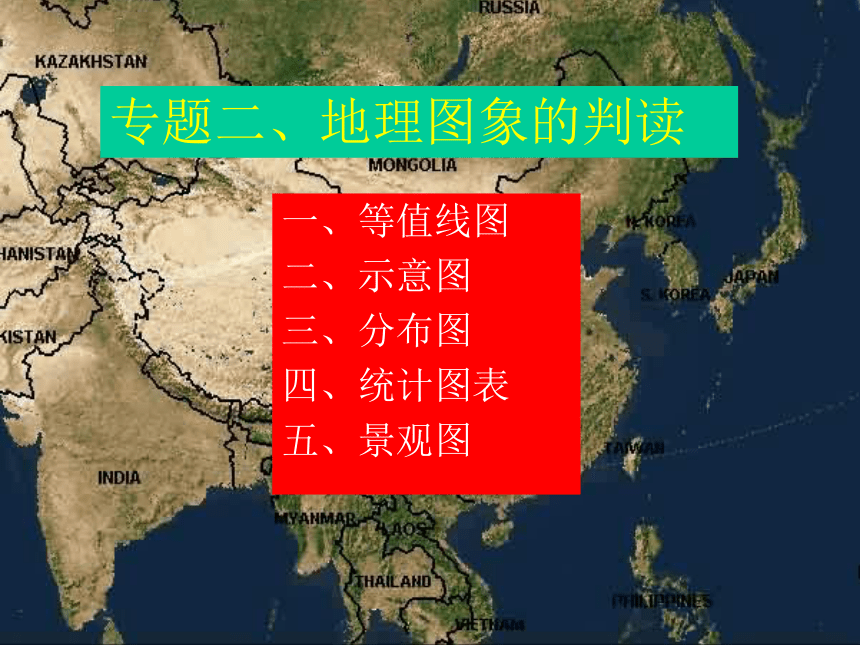

课件18张PPT。一、等值线图
二、示意图
三、分布图
四、统计图表
五、景观图 专题二、地理图象的判读 等高线、等深线 等温线的判读： 等压线图的判读：（同一海拔高度上气压水平分布情况） 等降水量线图的判读： 等太阳辐射量线 海洋表面平均等盐度线图的判读： 等污染物浓度线 等震线 等潜水位线的判读： ??? 等风速线 等温线的判读和分析：

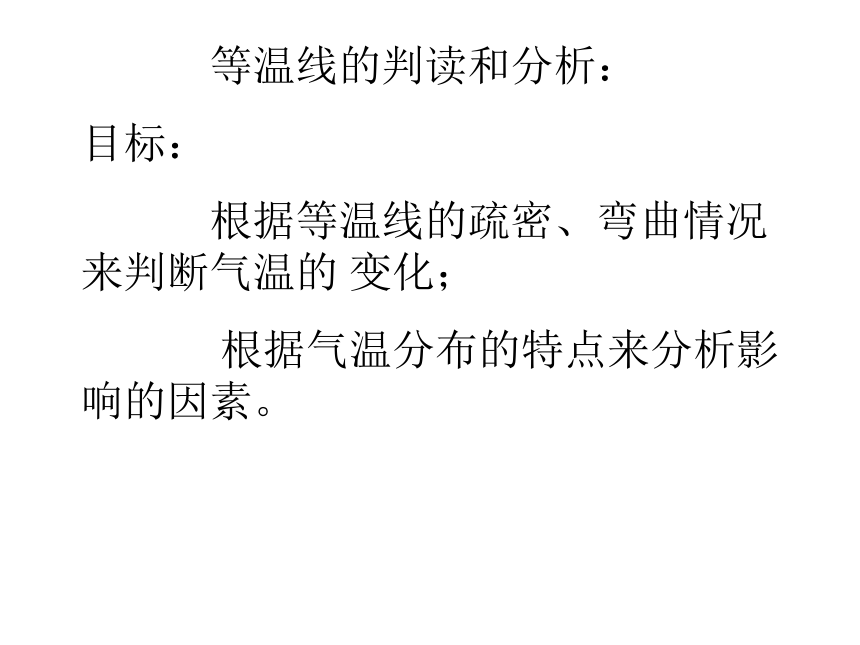

目标：
根据等温线的疏密、弯曲情况来判断气温的 变化；
根据气温分布的特点来分析影响的因素。 第二、等温线疏密与温差
等温线密集——气温差异大；
等温线稀疏——气温差异大。第三、等温线走向与纬线、海岸方向和地形的关系第四、等温线的弯曲与海陆分布、洋流、地形的关系 案例分析：从世界和我国气温分布图上分析，可得出： 我国一月份等温线分布密集——冬季我国南北温差大（漠河最冷平均小于-30.60C，海南岛160C以上，温差达480C。）
分析原因：(北方寒冷、南方高温）
A、纬度因素：北方冬季太阳高度小，且昼短夜长。
????B、冬季风因素：寒冷的冬季风加剧了北方的严寒。南方由于受重重山地的阻挡，受冬季风影响小，降温的程度远比北方小。
我国七月份等温线分布稀疏------夏季我国南北温差不大，（普遍高温）。（漠河160C，海南280C，南北温差只有120C。）
分析原因：北方虽太阳高度较南方小，但夏季昼长夜短，得到的太阳光热不比南方少。夏季最冷出现在青藏高原80C（地形因素）② 温带地区等温线密；热带地区等温线稀③ 陆地等温线密；海洋等温线稀① 冬季等温线密；夏季等温线稀 分析原因：
温带地区受海陆分布、地势差异、洋流的影响，温差大于热带地区原因分析：

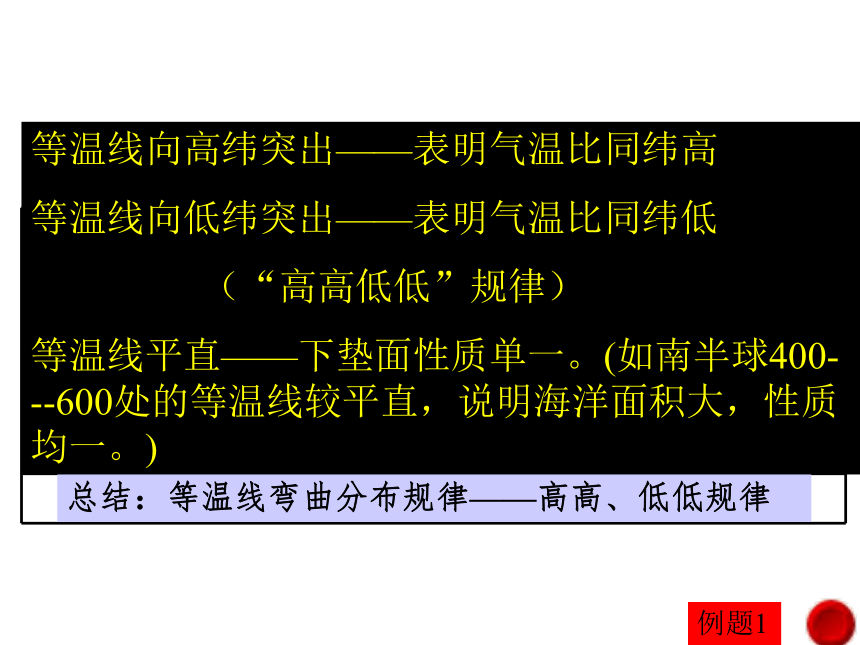

因为陆地表面形态复杂，所以温差大于海面。与海岸线平行气温受地形的影响 思考：哪些因素影响等温线的弯曲分布？(冬夏季节、海陆状况、地势高低、寒暖流)气温高向高纬凸出等温线弯曲状况影响因素影响因素大陆冬季气温低向低纬凸出气温高向高纬凸出气温低向低纬凸出向低纬凸出气温低气温高向高纬凸出总结：等温线弯曲分布规律——高高、低低规律海洋情况与陆地相反等温线向高纬突出——表明气温比同纬高
等温线向低纬突出——表明气温比同纬低
（“高高低低”规律）
等温线平直——下垫面性质单一。(如南半球400---600处的等温线较平直，说明海洋面积大，性质均一。)例题1 等压线图的判读：
（同一海拔高度民主上气压水平分布情况）
目标：
①???? 根据等压线的排列和数值——气压场类型高压、低压、高压脊、低压槽、鞍部）
②???? 判断风向
③???? 分析天气变化
?1）、判读规律：
①等压线的排列和数值：
???? 低压中心——类似于等高线图中的盆地（中心为上升气流）-------多阴雨天气
???? 高压中心——类似于等高线图中的山顶（中心为下沉气流）--------多晴朗天气
???? 高压脊——类似于等高线图中的山脊（脊线）------区域内天气晴朗
???? 低压槽——类似于等高线图中的山谷（槽线）-------区域内易形成锋面（即锋面气旋）。②等压线的疏密程度：（决定风力大小）
???? 等压线的密集——气压梯度力大——风力大
???? 等压线的稀疏——气压梯度力小——风力小? 丙甲丁乙例1．读局部等温线图，完成下列要求 （1）此图为 （一、七）月气温分布状况，丙处等温线向南突出的原因是 .一陆地热容量小，升温快 （2）丁处附近等温线数值可能是
A．12℃ B．16℃ C．20℃ D．24℃BC（3）甲处为 海峡，该地洋流性质为 ，此时该地风浪较一年中其他季节 （大、小）。该地面临的最主要环境问题是：
。 德雷克海峡寒流小臭氧层空洞 （4）乙区域附近矿产资源丰富，主要是 和
等， 在此基础上建立的工业主要有
和 等部门。
铁锰、、钢铁汽车与飞机制造造船、冶金、机械 戊（5）试说明乙、戊、丁三地等温线的走向即原因。乙地等温线与纬线大致平行，主要是受太阳辐射的影响
戊地等温线与安第斯山脉平行，气温受地形的影响
丁地等温线与海岸线平行，气温主要受海洋中秘鲁寒流的影响
③在等压线图上判定风向（任意点）和天气形势：
判定风向规律：先明确高低气压；其次确定气压梯度力
的方向；最后根据南、北半球画出偏向风。
天气：是指大气短时间内的物质状态，包括气温高低、湿
度大小、风向、气压等指标。
????? A、由高纬吹向低纬的风------寒冷干燥?
????? B、由低纬吹向高纬的风------温暖湿润
????? C、低气压过境时，多阴雨天气；高气压过境时，多晴朗天气。例题21.P点的气压值可能是：
A.大于1006 B.小于1004 C.小于1006 D.大于10042.P点出现的天气现象，可能类似于：
A.鞍部 B.低压槽 C.高压脊 D.高压中心c 等降水量线图的判读：
目标:
???把图上年平均降水量相等的各点连成光滑的曲线。
说明年降水量的分布情况
???等降水量线基本与海岸线平行，且能显著的反映经度
地带性规律。400mm读等降水量线图,把握不同地区降水差异的规律1.等降水量线疏密-----降水的地区分布差异大小
等降水量线密---------降水的地区分布差异大
等降水量线稀----------降水的地区分布差异小2.判断盛行风向及近海的洋流性质
风从海洋吹向陆地--------降水较多
暖流流经的海区-------降水较多
山地迎风坡-------降水较多3.判断内陆地形
若等降水量线闭合,线内降水较少------地形一般为盆地或洼地
若等降水量线闭合,线内降水较多------地形一般为山地或丘陵 海水盐度：影响海水盐度的主要因素：①气候因素——海水盐度的高低主要取决于气候因素，即降水量与蒸发量的关系。降水量大于蒸发量，盐度较低，反之较高。②洋流因素——同一纬度海区，有暖流经过盐度偏高；寒流经过盐度偏低。③河流径流注入因素——有大量河水汇入的海区，盐度偏低。④高纬度海区结、融冰量的大小
有结冰现象发生的海区，盐度偏高；
有融冰现象发生的海区，盐度偏低。
⑤海区的封闭度（海区封闭度越强，盐度会趋于更高或更低）。⑥与附近海区海水的交换量等也能影响到海水的盐度高低。案例分析④60°N比60°S海区盐度低的原因：
北半球陆地面积大，河流水注入多。
南半球60°S海区无河流水注入，且海水结冰。判读规律海洋表面平均等盐度线图的判读：例题1.左图为夏季时盐度等值线图，则冬季时Q点的盐度可能是（ ）
A．2.85 B．2.9 C．2.6 D．2.7
2.试分析上图中海区盐度的分布特点及原因。
