课件20张PPT。Earth’s sphere structure
(地球的圈层结构)The Earth environment is composed of the interacting subsystems of air ,water, living things，earth’s crust， mantle and core.
地球环境由大气、水、生物以及
地壳、地幔、地核等六大圈层组成。Outer sphere
外部圈层Interior
sphere

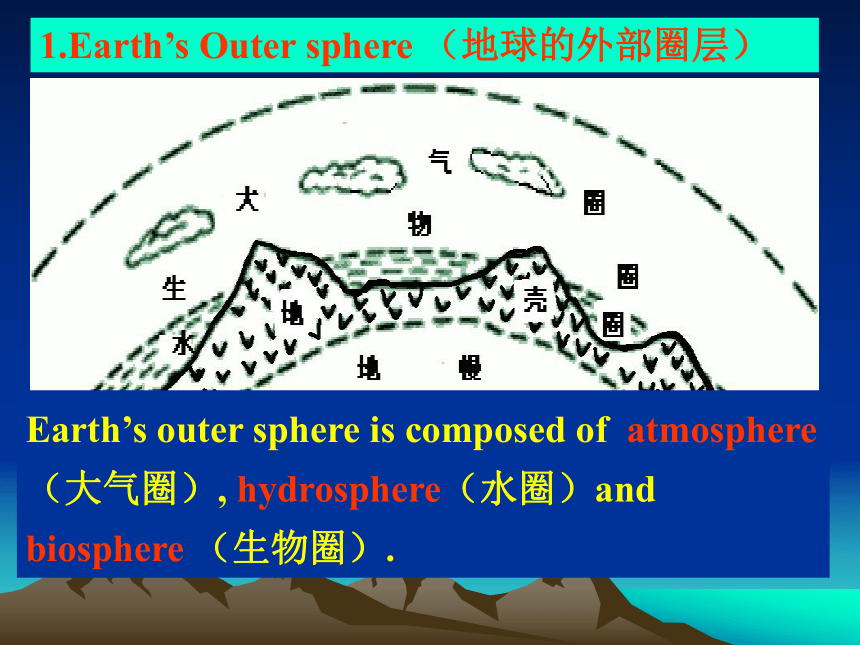

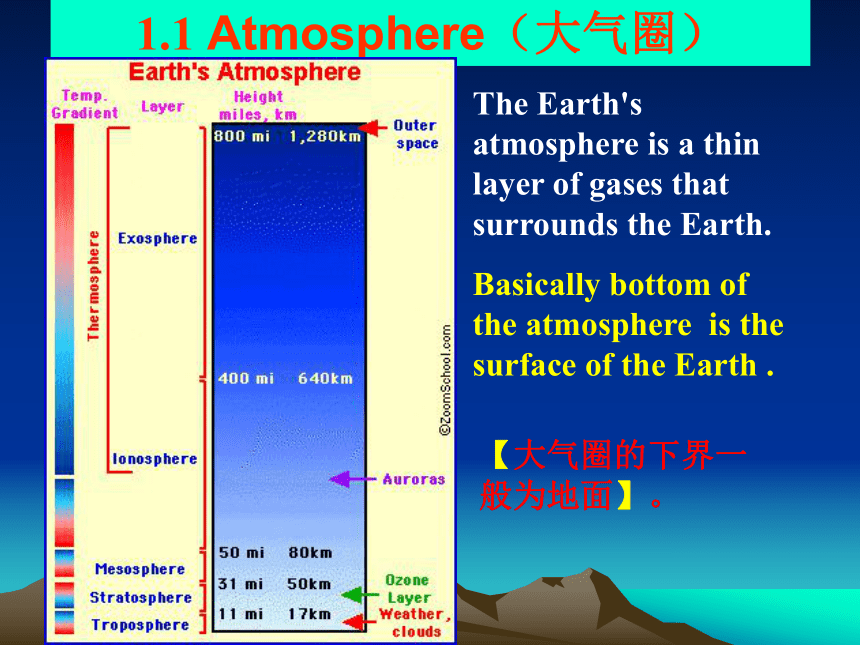

内部圈层1.Earth’s Outer sphere （地球的外部圈层）Earth’s outer sphere is composed of atmosphere（大气圈）, hydrosphere（水圈）and biosphere （生物圈）.1.1 Atmosphere（大气圈）The Earth's atmosphere is a thin layer of gases that surrounds the Earth.

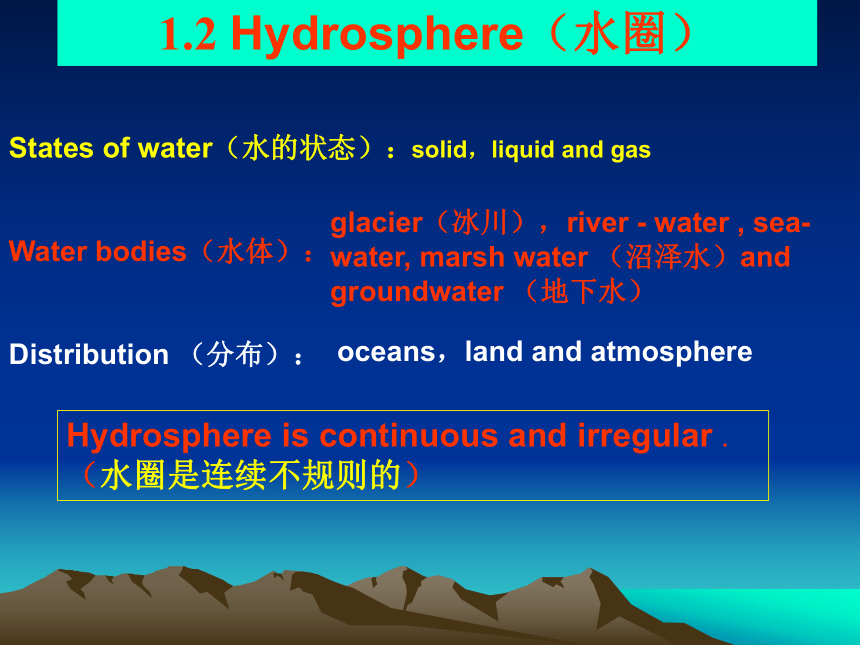

Basically bottom of the atmosphere is the surface of the Earth .【大气圈的下界一般为地面】。atmospheric phenomena （大气现象）Human beings and all their activities on the earth can’t exist without atmosphere. Life on Earth is supported by the atmosphere, solar energy, and our planet's magnetic fields. 1.2 Hydrosphere（水圈）States of water（水的状态）：
Water bodies（水体）：

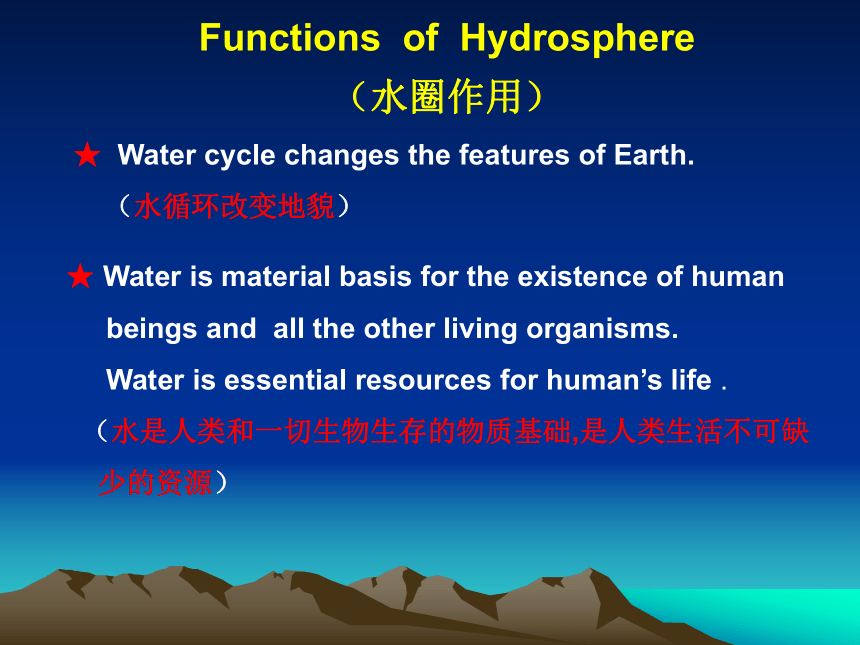

Distribution （分布）：Hydrosphere is continuous and irregular . （水圈是连续不规则的）solid，liquid and gasglacier（冰川），river - water , sea-water, marsh water （沼泽水）and groundwater （地下水）oceans，land and atmosphereFunctions of Hydrosphere
（水圈作用）★ Water cycle changes the features of Earth.
（水循环改变地貌）★ Water is material basis for the existence of human
beings and all the other living organisms.
Water is essential resources for human’s life .
（水是人类和一切生物生存的物质基础,是人类生活不可缺

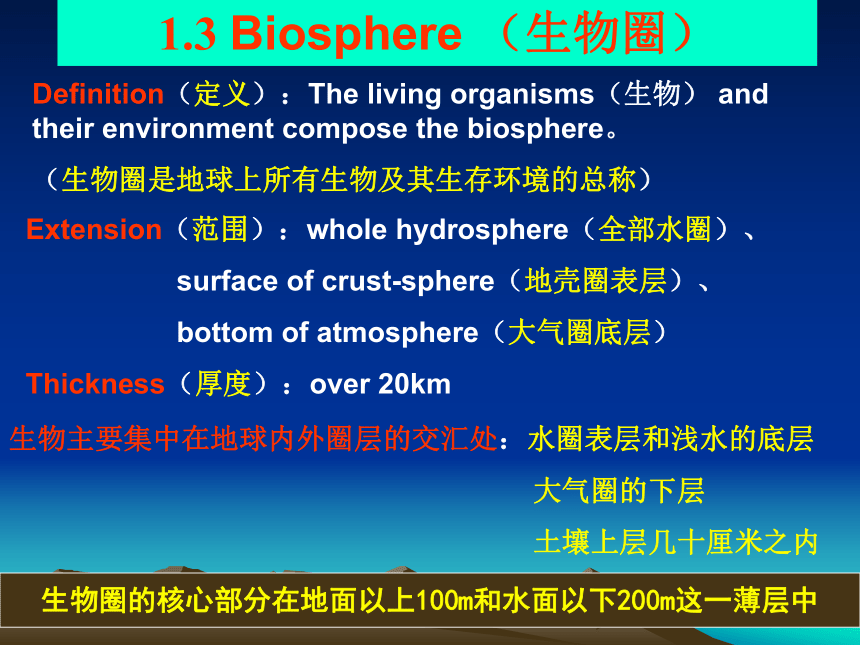

少的资源）1.3 Biosphere （生物圈）Definition（定义）：The living organisms（生物） and their environment compose the biosphere。
（生物圈是地球上所有生物及其生存环境的总称） Extension（范围）：whole hydrosphere（全部水圈）、
surface of crust-sphere（地壳圈表层）、
bottom of atmosphere（大气圈底层）
Thickness（厚度）：over 20km生物主要集中在地球内外圈层的交汇处：水圈表层和浅水的底层
大气圈的下层

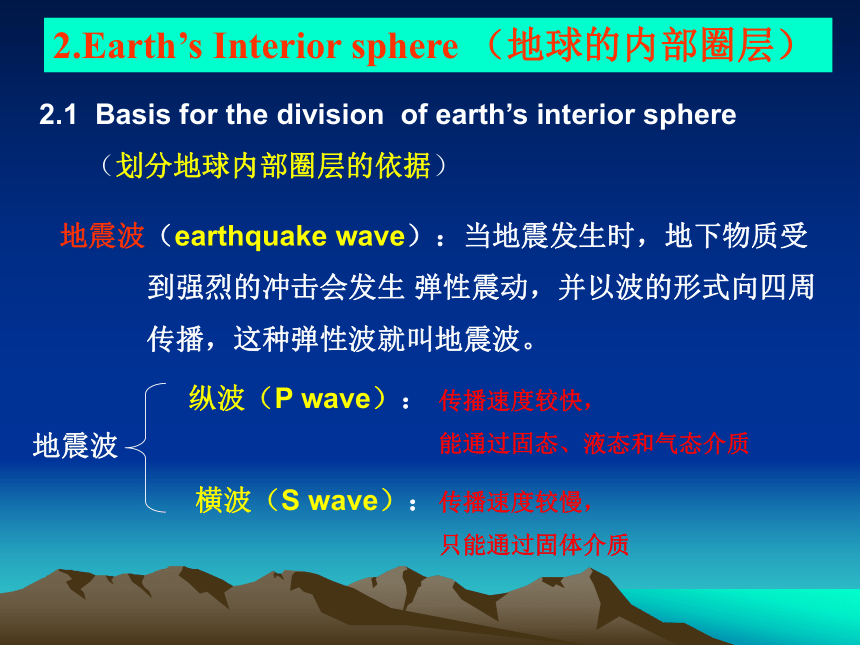

土壤上层几十厘米之内生物圈的核心部分在地面以上100m和水面以下200m这一薄层中2.Earth’s Interior sphere （地球的内部圈层）2.1 Basis for the division of earth’s interior sphere
（划分地球内部圈层的依据） 地震波（earthquake wave）：当地震发生时，地下物质受
到强烈的冲击会发生 弹性震动，并以波的形式向四周
传播，这种弹性波就叫地震波。地震波传播速度较快，
能通过固态、液态和气态介质传播速度较慢，
只能通过固体介质？是划分地球内部圈层的依据地震波的传播速度与地球内部物质状态、构造组成密切相关，在不同性质与状态的介质中，地震波的传播速度有显著的变化。
由于地震波传播速度在地球内部呈现有规律的变化，把波速发生突然变化的面叫做不连续面，地球内部存在两个不连续面，即莫霍面和古登堡面。用这两个不连续面为界，把地球分为三个圈层。 所以说，地球内部圈层的划分依据是地震波传播速度的突然变化。地面以下平均33km处地面以下平均2900km处传播速度明显增加传播速度明显增加传播速度突然下降完全消失莫霍面、古登堡面比较地震波速与地球内部圈层结构？地球外核s波消失，内核s波重新出现，说明什么？ 莫霍洛维奇面（简称莫霍面Moho）最先由克罗地亚学者莫霍洛维奇(A. Mohoroviche, 1857 - 1936) 于1909年发现．在莫霍面上下，纵波速度从7.0 km/s迅速增加到8.1 km/s左右；横波速度则从4.2 km/s增加到4.4km/s左右．莫霍面出现的深度，全球平均为33 km, 在大洋之下平均仅为6km。后来，人们就把莫霍面之上称为地壳，莫霍面之下到古登堡面之间称为地幔。古登堡面 是1914年由美籍德裔学者古登堡（B. Gutenberg, 1889 - 1960）发现的． 在此不连续面上下，纵波速度由 13.6 km/s突然降低为7.98 km/s；横波速度从7.23 km/s到突然消失．此界面位于地下2885 km深度。此界面之下到地心，称为地核 。莫霍面以上是地壳(crust)，莫霍面与古登堡面之间是地幔(mantle)，古登堡面之下是地核(core)。以莫霍面与古登堡面来划分地球内部圈层，自地面向下依次可分为：
地壳（crust）
地幔（mantle）
地核（core）
三个圈层。大陆地壳
大洋地壳上地幔
下地幔内核
外核大陆地壳：平均为33km 大洋地壳：约为5～8km 平均约17km上地幔：地壳至地下1000km 下地幔：地下1000-2900km深处外核：地下2900km－5000km深处
内核：5000km以下 上层：花岗岩为主，硅铝层
下层：玄武岩为主，硅镁层主要是富含铁和镁的硅酸盐类可能主要是铁、镍等重金属元素温度最低
固态温度较高，固态
（上地幔的上 部：熔融状态） 温度很高
外核：接近液体
内核：固态 自地壳、地幔到地核：
密度：
压力：
温度：渐增渐增渐增软流层软流层
(asthenosphere )位置：
特点：
地理意义：上地幔的上部物质呈熔融状态 一般认为软流层可能是地球内部岩浆活动与地震的主要发源地，特别是中源地震和深源地震的震源分布的地方。地球磁场
(Earth‘s magnetic field)地球磁场示意图 地球内核物质为固态，而外核物质接近液态，液态铁的运动，就像在地球的“心脏”中建起了一台巨大的直流发电机，从而产生了一个巨大的磁场——地球磁场。小 结地
球
的
圈
层
结
构地球外部圈层地球内部圈层大气圈水圈生物圈物质形态
空间分布
相互联系地震波定义、分类及特征划分依据地壳地幔地核地壳、地幔、地核三大圈层比较
软流层的位置、特征、地理意义2个不连续面It’s a piece of cake～
Everyone can remember ^o^
