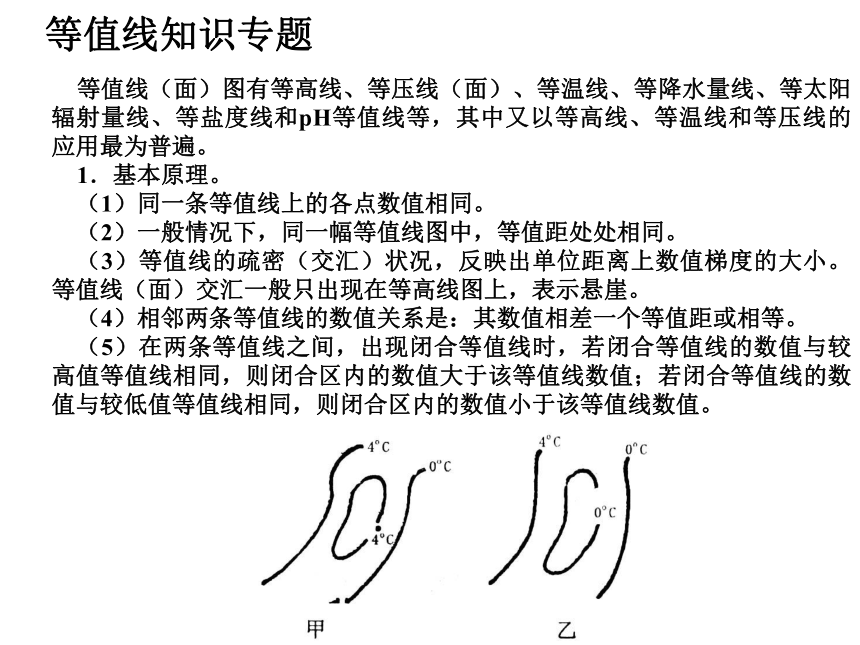

课件49张PPT。等值线图的判读———等压线图的判读等值线（面）图有等高线、等压线（面）、等温线、等降水量线、等太阳辐射量线、等盐度线和pH等值线等，其中又以等高线、等温线和等压线的应用最为普遍。
1．基本原理。
（1）同一条等值线上的各点数值相同。
（2）一般情况下，同一幅等值线图中，等值距处处相同。
（3）等值线的疏密（交汇）状况，反映出单位距离上数值梯度的大小。等值线（面）交汇一般只出现在等高线图上，表示悬崖。
（4）相邻两条等值线的数值关系是：其数值相差一个等值距或相等。
（5）在两条等值线之间，出现闭合等值线时，若闭合等值线的数值与较高值等值线相同，则闭合区内的数值大于该等值线数值；若闭合等值线的数值与较低值等值线相同，则闭合区内的数值小于该等值线数值。等值线知识专题 2．等值线图判读的常用方法。
（1）排列方向和走向。等值线（面）的排列方向和走向说明该地理事物的大小变化方向，是非常重要的地理信息。
（2）形状。等值线的形状反映该地理事物分布的细节特征，对于不同的形状，我们主要复习三个问题就可以：叫什么、有什么现象、什么原因导致的。

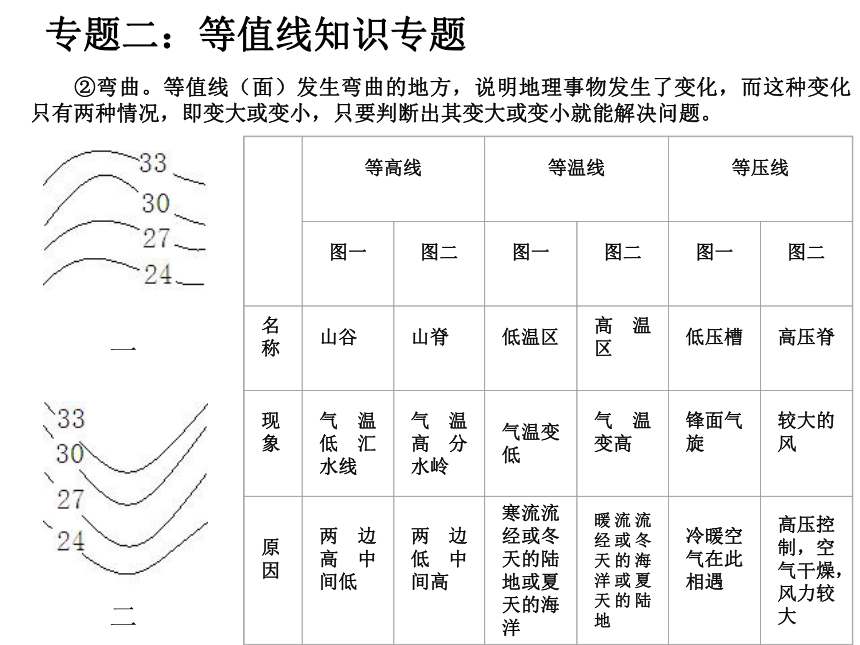

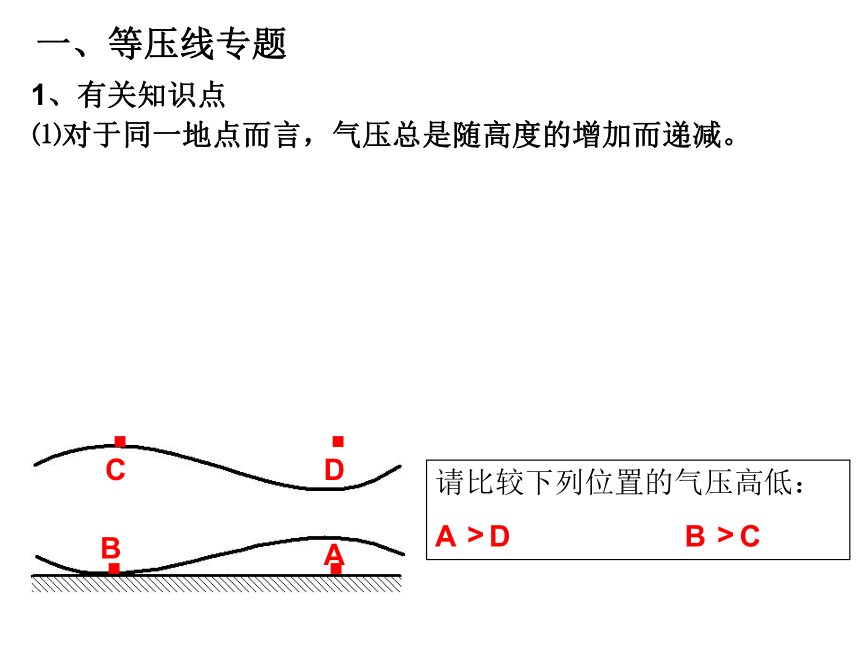

①闭合。等值线闭合表明出现极值。一二专题二：等值线知识专题 ②弯曲。等值线（面）发生弯曲的地方，说明地理事物发生了变化，而这种变化只有两种情况，即变大或变小，只要判断出其变大或变小就能解决问题。一二专题二：等值线知识专题 一、等压线专题1、有关知识点⑴对于同一地点而言，气压总是随高度的增加而递减。请比较下列位置的气压高低：
A D B C > > 基础知识归纳1、概念
气压 空气重量在单位面积上所产生的压力，叫做大气压，简称气压。
等压线 在地图上，把同一时间气压值相同的点用曲线连接起来，就是等压线。人们通常用等压线图表示气压的水平分布状况
等压面 等压面是空间气压值相等的各点组成的面，它反映气压的空间分布状况。

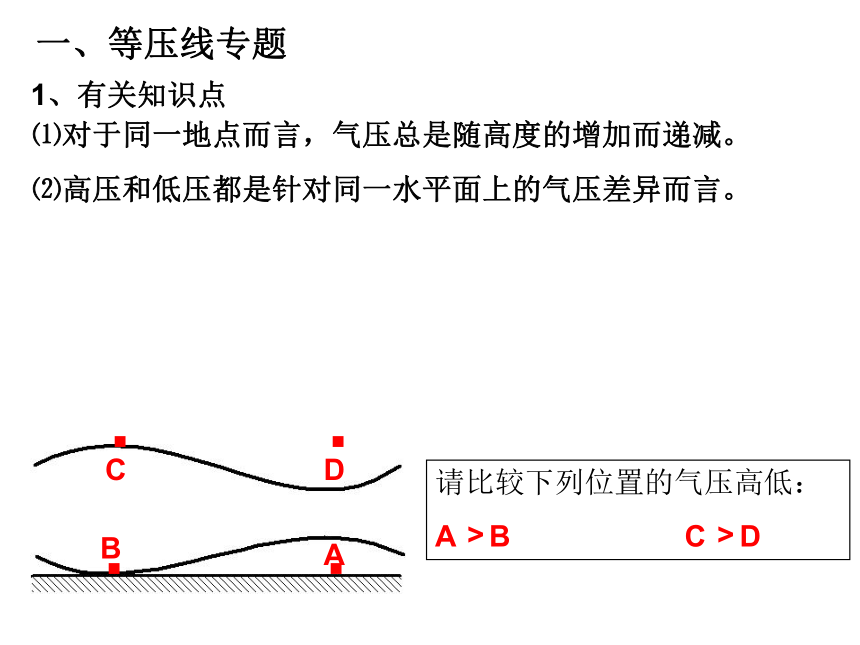

一、等压线专题1、有关知识点⑴对于同一地点而言，气压总是随高度的增加而递减。⑵高压和低压都是针对同一水平面上的气压差异而言。请比较下列位置的气压高低：

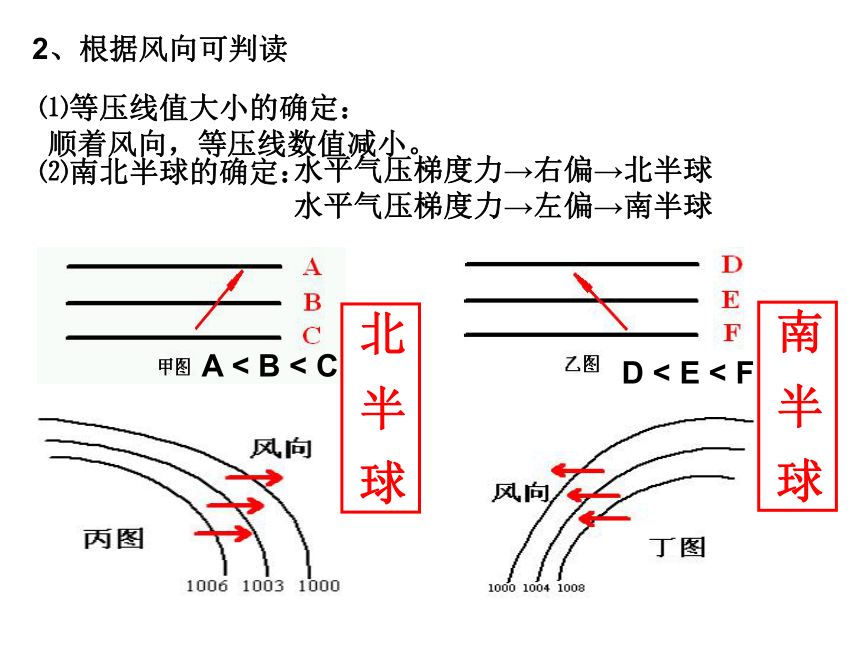

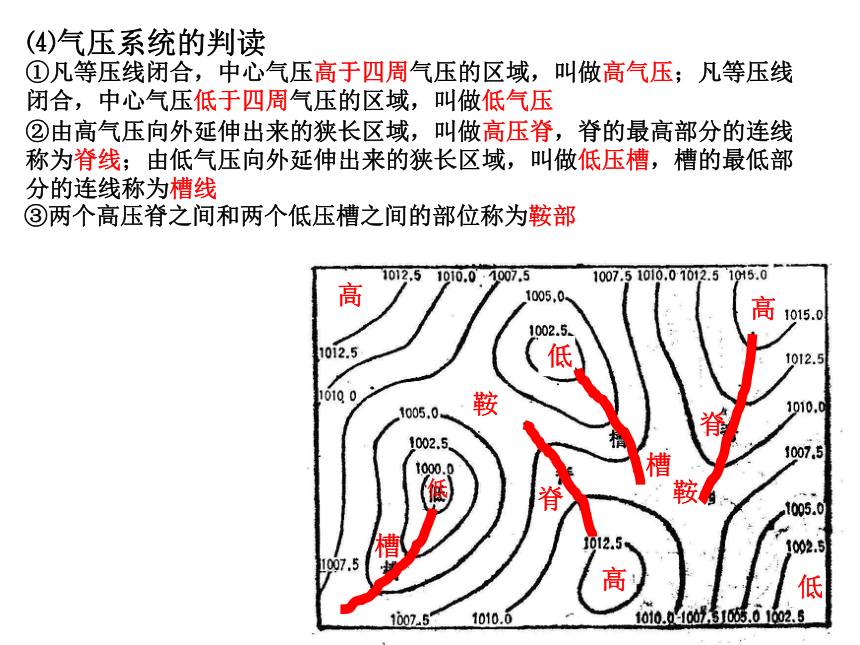

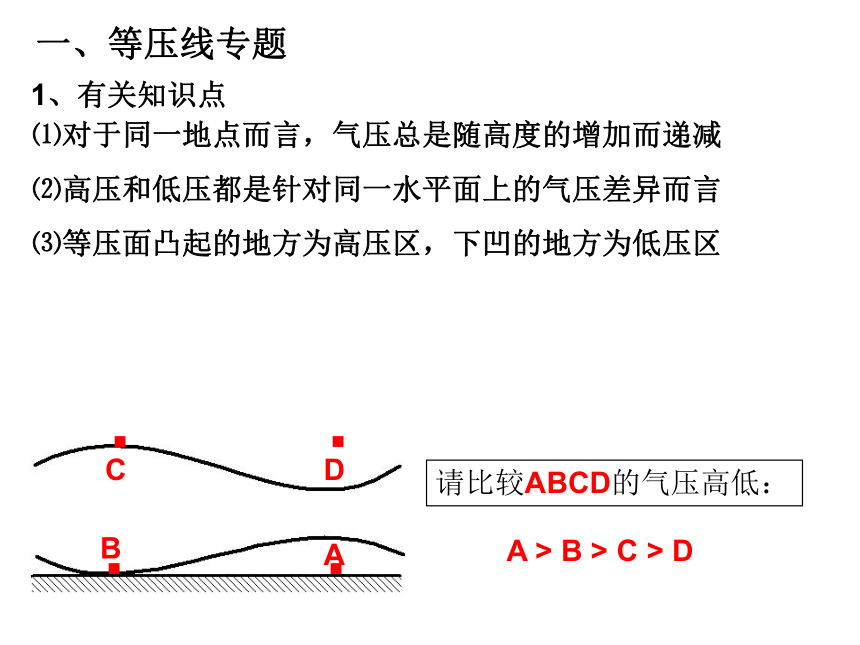

A B C D > > 一、等压线专题1、有关知识点⑴对于同一地点而言，气压总是随高度的增加而递减⑵高压和低压都是针对同一水平面上的气压差异而言请比较ABCD的气压高低：⑶等压面凸起的地方为高压区，下凹的地方为低压区A > B > C > D⑷气压系统的判读①凡等压线闭合，中心气压高于四周气压的区域，叫做高气压；凡等压线闭合，中心气压低于四周气压的区域，叫做低气压②由高气压向外延伸出来的狭长区域，叫做高压脊，脊的最高部分的连线称为脊线；由低气压向外延伸出来的狭长区域，叫做低压槽，槽的最低部分的连线称为槽线③两个高压脊之间和两个低压槽之间的部位称为鞍部2、根据风向可判读⑴等压线值大小的确定：
顺着风向，等压线数值减小。A < B < CD < E < F⑵南北半球的确定：水平气压梯度力→右偏→北半球
水平气压梯度力→左偏→南半球2、根据风向可判读⑴等压线值大小的确定：
顺着风向，等压线数值减小。⑵南北半球的确定：水平气压梯度力→右偏→北半球
水平气压梯度力→左偏→南半球⑶近地面和高空位置的确定：近地面的风向：风向与等压线斜交
高空中的风向：风向与等压线平行2、根据风向可判读⑵南北半球的确定：水平气压梯度力→右偏→北半球
水平气压梯度力→左偏→南半球⑶近地面和高空位置的确定：近地面的风向：风向与等压线斜交
高空中的风向：风向与等压线平行⑷高气压和低气压位置的确定：北半球：背风而立，右后方是高压
南半球：背风而立，左后方是高压庚图辛图⑴等压线值大小的确定：
顺着风向，等压线数值减小。4、根据海平面气压分布判断季节⑴夏季（北半球7月、南半球1月）大陆内部有低气压7月——北半球夏季、南半球冬季4、根据海平面气压分布判断季节⑴夏季（北半球7月、南半球1月）大陆内部有低气压⑵冬季（北半球1月、南半球7月）大陆内部有高气压1月——北半球冬季、南半球夏季3、根据等压线疏密判断风力等压线密集处单位距离内气压差异大水平气压梯度力大风力越强5、根据闭合等压线判断天气状况低气压中心附近→阴雨天气

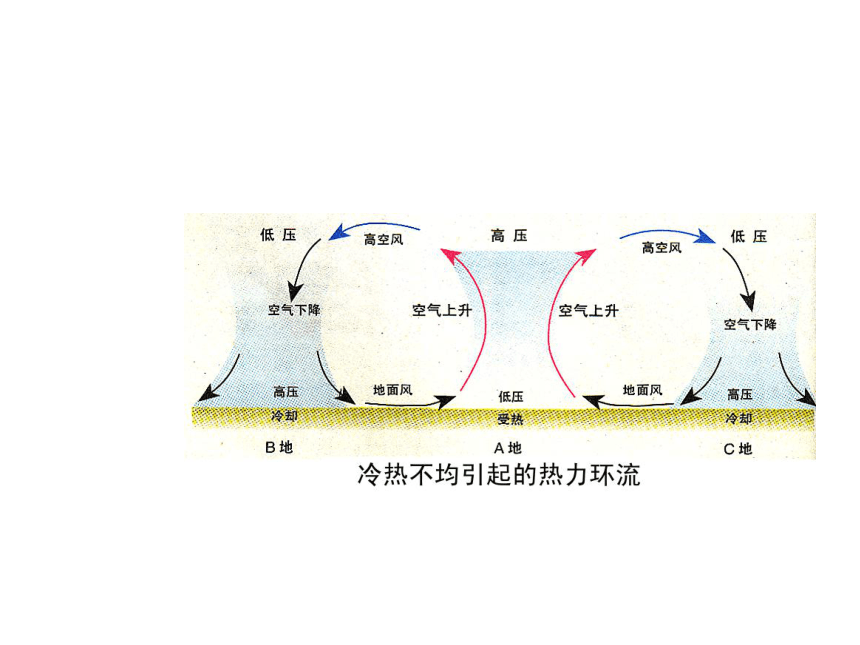

高气压中心附近→晴朗天气 一、热力环流——
冷热不均引起的大气运动
任何表面的单位面积上，空气分子 运动所产生的压力，即大气的压强。其方向铅直向下。
同一地点：高度增加，气压降低。 气压：等压面ABP：A>B2、水平气压梯度力：促使大气由高压区流向低压区的力大小： 水平气压梯度 力越大，风速越大方向：垂直等压线，由高压指向低压二、大气的水平运动-----风特点：决定风向和风速（百帕）A试比较A、B两地风速大小：A——B。>结论： 等压线越密集，水平气压度力越大，风速也就越大2、地转偏向力对风的影响（高）（低）气
压
梯
度
力地转偏向力风向（北半球）地转偏向力 特点：只改变风向，
不改变风速 大小： 风速越大
地转偏向力就越大3、摩擦力对近地面风的影响气压梯度力风向摩擦力地转偏向力风向：与等压线有夹角 （低空风）摩擦力方向：总与风向相反 特点：既改变风向，
又改变风速10101005百帕B
BA 比较1至4点气压值的大小---------------绘出热力环流过程箭头A、B哪受热，哪冷却？ 1>3=4>2受热冷却地理总复习 等值线图风向风速判读风向判读：先确定气压梯度力，再判断偏向的方向（注意北半球向右，南半球向左）风速判读：等压线越密集，风力越大风向与等压线：顺着风向等压线数值减小。风向与南北半球：气压梯度力向右偏为北半球，向左偏为南半球。风向与高低空：风向与等压线斜交为近地面，风向与等压线平行为高空空气运动。地理总复习 等值线图等压面弯曲判读根据下图等压面弯曲判断A、B、C三地温度较高的是＿＿＿＿＿。季节判读根据下图等压图判断其季节。地理总复习 等值线图地理总复习 等值线图天气状况判读根据高、低气压中心判断天气状况。示例六示例六右图是北半球中纬度某地天气系统图，读后完成下列要求：
（1）图中的C、D气压中心分别是
C D ；
（2）图中的两条粗实线可以形成锋面，甲乙间的锋面是 ，丙丁间的锋面是 ；
（3）A、B两地的风向分别是：A地偏 ，B地偏 ；
（4）如果图中的锋面均能引起降水，则甲、乙、丙、丁四地有降水的是 。高气压低气压冷锋暖锋北风南风甲、丁2、根据等压线疏密判断风力大小等压线密集处单位距离内气压差异大水平气压梯度力大风力越大3、根据风向可判读⑴等压线值大小的确定：
顺着风向，等压线数值减小。A < B < CD < E < F⑵南北半球的确定：水平气压梯度力→向右偏→北半球
水平气压梯度力→向左偏→南半球1、若此图为海平面等压线图，且数值自北向南递减，则下列叙述正确的是（ ） A. 丙处多阴雨天气 B. 甲处天气晴朗
C. 丁处吹偏北风 D. 乙处吹偏南风23o26'0o●丙●丁●乙●甲C2、根据风向可判读⑴等压线值大小的确定：
顺着风向，等压线数值减小。⑵南北半球的确定：水平气压梯度力→向右偏→北半球
水平气压梯度力→向左偏→南半球⑶近地面和高空位置的确定：近地面的风向：风向与等压线斜交
高空中的风向：风向与等压线平行欢迎提出指导意见!两英中学
