等值线[上学期]

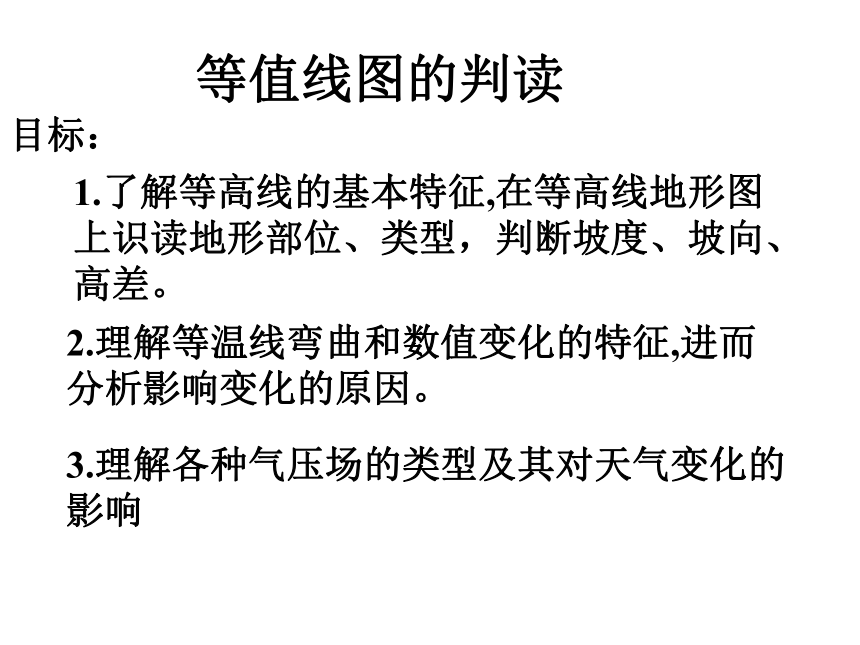

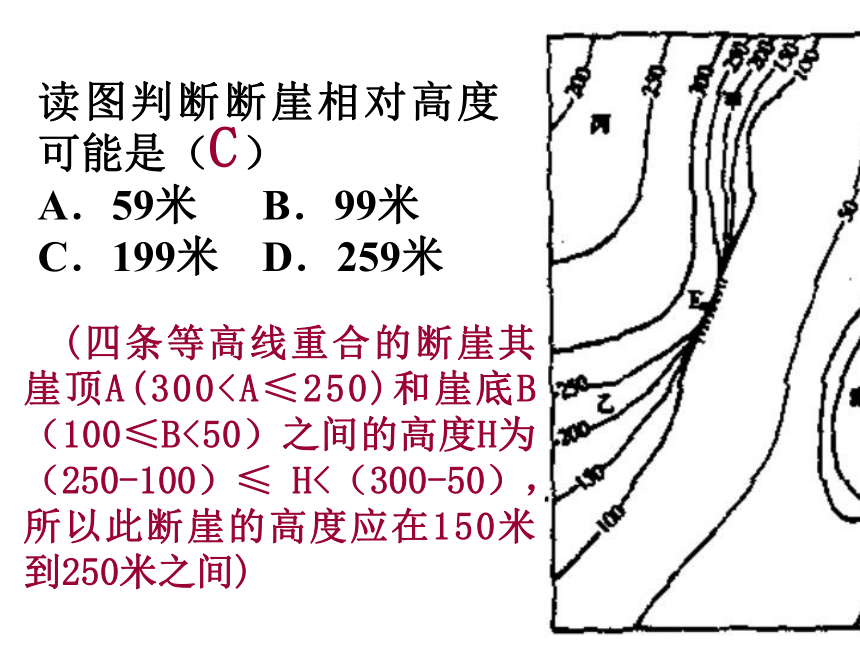

课件34张PPT。等值线图的判读 目标：1.了解等高线的基本特征,在等高线地形图上识读地形部位、类型，判断坡度、坡向、高差。2.理解等温线弯曲和数值变化的特征,进而分析影响变化的原因。3.理解各种气压场的类型及其对天气变化的 影响读图判断断崖相对高度可能是（ ）
A．59米 B．99米
C．199米 D．259米

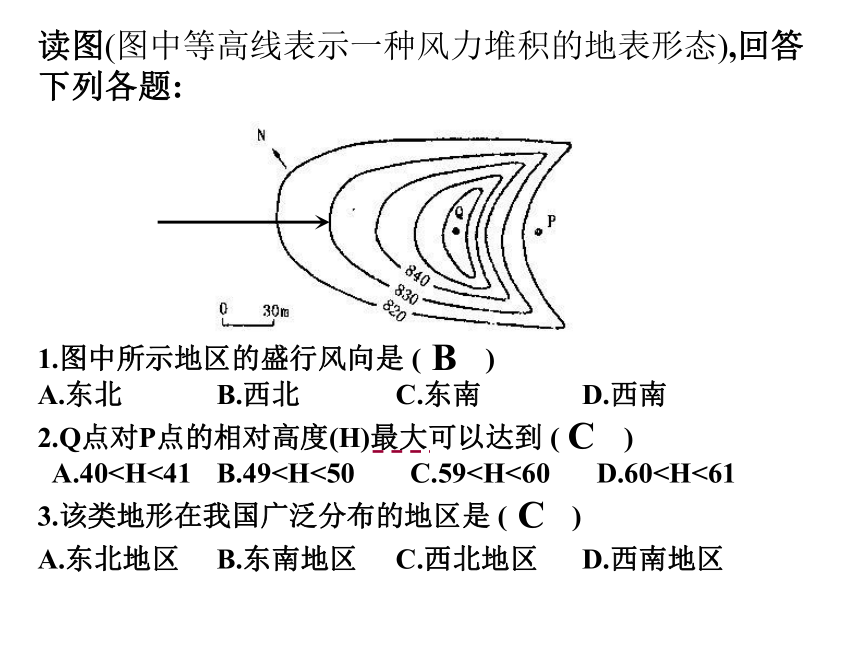

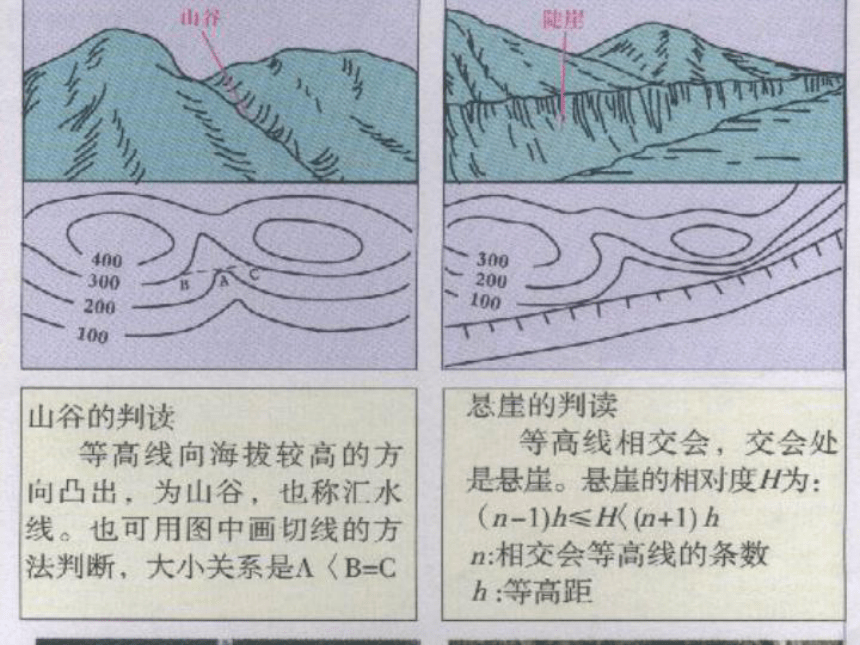

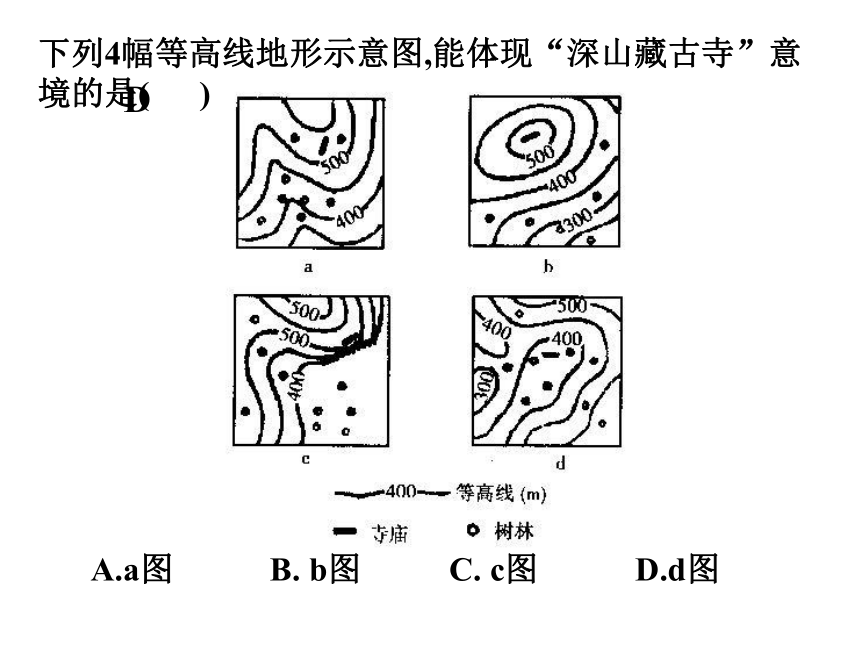

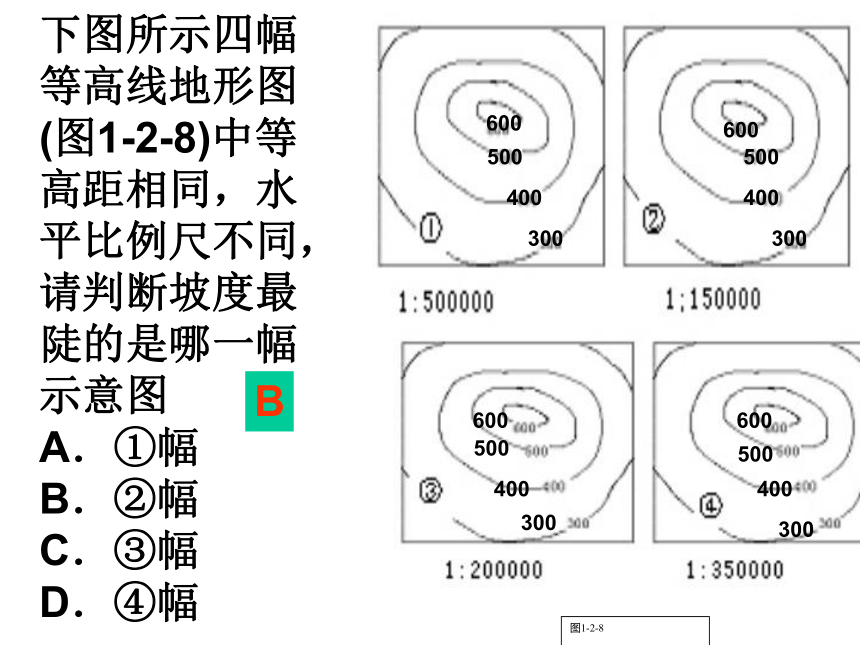

(四条等高线重合的断崖其崖顶A(300C陡崖的判断：该图中崖顶高度、崖底高度和相对高度 ？≥500米，＜600米＞200米，≤300米相对高度:≥200米，＜400米下列4幅等高线地形示意图,能体现“深山藏古寺”意境的是( )A.a图D.d图C. c图B. b图D读图(图中等高线表示一种风力堆积的地表形态),回答下列各题:1.图中所示地区的盛行风向是 ( )A.东北地区D.西南地区C.西北地区B.东南地区2.Q点对P点的相对高度(H)最大可以达到 ( )A.40等高线地形图
(图1-2-8)中等
高距相同，水
平比例尺不同，
请判断坡度最
陡的是哪一幅
示意图
A．①幅　
B．②幅　
C．③幅　

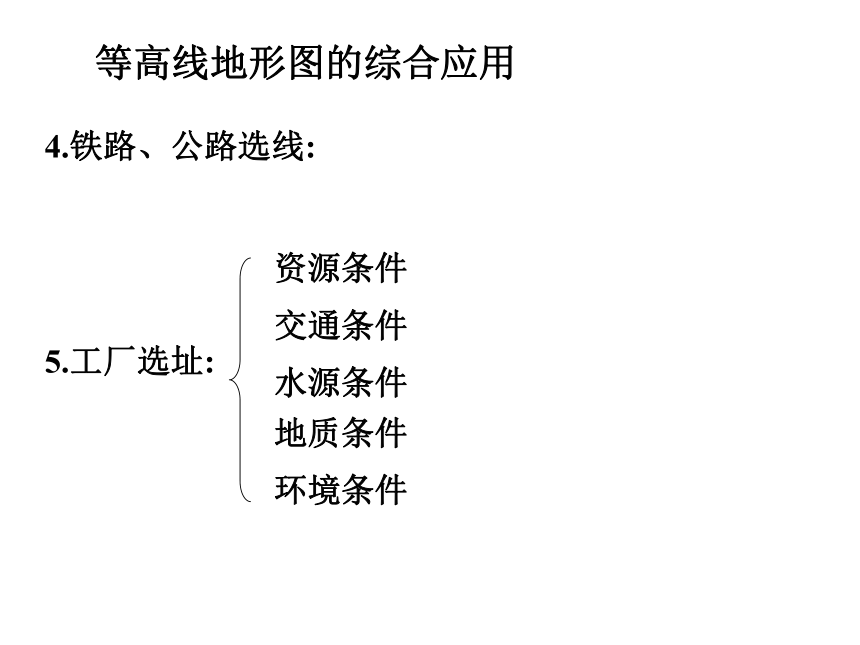

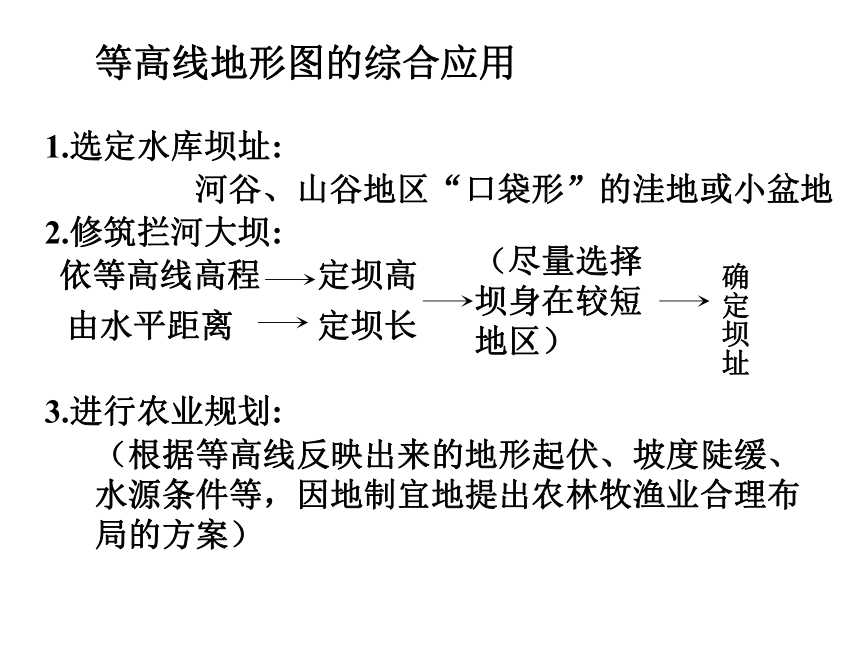

D．④幅B等高线地形图的综合应用1.选定水库坝址:河谷、山谷地区“口袋形”的洼地或小盆地2.修筑拦河大坝:依等高线高程定坝高由水平距离定坝长（尽量选择坝身在较短地区）确定坝址3.进行农业规划:（根据等高线反映出来的地形起伏、坡度陡缓、水源条件等，因地制宜地提出农林牧渔业合理布局的方案）等高线地形图的综合应用4.铁路、公路选线:5.工厂选址:资源条件交通条件水源条件地质条件环境条件读我国某地“平均气温等温线分布图”回答： 1、甲、乙两地的地形类型分别是 A、山脊、山谷 B、河谷、山岭 C、高原、山地 D、盆地、山地
1:200000甲2℃4℃2℃0℃乙0℃-2℃-4℃乙2、甲、乙两地的相对高度可能是 A、1000m~1667m B、1333m~2000m C、1333m~1667m D、1000m~2000mDB等温线1.等温线的疏密:反映着气温水平分布上的差异大小, 等温线疏者气温差异小。如我国夏季普遍高温，等温线分布较稀疏；冬季南北温差大，等温线分布较稠密。规律：a. 温带地区等温线密集; 热带地区等温线稀疏b. 陆地表面等温线密集; 海洋表面等温线稀疏2.等温线的弯曲:3.等温线的数值:等温线图的应用1.根据等温线数值的变化特点判断南北半球:2.根据同纬度海陆间等温线的弯曲状况判断季节和海陆位置:3.根据等温线的稀疏判断温差大小:等温线数值向北增大为南半球;向北递减为北半球 夏季,全球陆地等温线向北 (北半球向高纬,南半球向低纬)突出，海洋上等温线向南 (北半球向低纬,南半球向高纬)突出等温线稀疏的地区温差小; 等温线密集的地区温差大根据等温线分布可判读⑴判断南北半球气温总是由低纬向高纬递减→向北等温线数值降低→北半球
向北等温线数值升高→南半球⑵判断季节和海陆分布根据等温线分布可判读⑴判断南北半球气温总是由低纬向高纬递减→向北等温线数值降低→北半球
向北等温线数值升高→南半球⑵判断季节和海陆分布⑶判断洋流流向和洋流的性质等温线弯曲的方向即为洋流的流向：①等温线向低值弯曲：
洋流由温度高处流向温度
较低处，即由低纬流向高纬，
为暖流。②等温线向高值弯曲：
洋流由温度低处流向温度
较高处，即由高纬流向低纬，
为寒流。下面所示的等温线分布示意图中，能正确反映北半球大陆上7月份气温分布特点的是（ ）AB C D 20oC10oC20oC10oC10oC20oC10oC20oCC 下列有关等温线的叙述，正确的是（ ）A.暖流经过海区的等温线都向高纬凸出D. 1月份北半球大陆上的等温线向高纬凸出C.7月份北半球大陆上的等温线向高纬凸出B.寒流经过海区的等温线都向高纬凸出AC 0oC4oC4oC8oCBA读我国某地1月等温线图，回答下列问题：1.图中的0oC等温线相当于我国的______________线。秦岭—淮河2.由A地中的4oC等温线可知，A处的地形是____________ 。3.B处的等温线向高纬弯曲,说明B处比同纬度的其他地方温度要_____(高或低)。B处北部可能有_________________, B处地形可能是_________。山地或丘陵山地阻挡盆地高等压面图和等压线图的判读一、垂直方向上等压面图的判读：123456km500ABCDE1.比较A、D、E三地的气压值高低：2.比较A、B、C三地的气压值高低：甲乙AB>C3.比较近地面甲、乙两地的气压值高低：甲<乙2.等压线图的判读:(1) 识别气压场的类型:1010.01012.51012.51010.01007.51007.51005.01002.51002.51005.01000.01007.51010.01012.51010.01007.51005.01002.51010.01012.51015.01007.51010.01012.5高高高低低低鞍鞍槽槽脊脊(2) 判断风力的大小:风是在由水平气压差异产生的气压梯度力的驱动下形成的。气压梯度越大的地方，风力越大a.在同一幅图中,等压线越密集, 气压梯度越大,风力越大b.在不同图幅中的比较时, 还要注意考虑到比例尺1020A10241028C1026101810101 : 1 000 0001 : 10 000BD(2) 判断风向:风从高压区吹向低压区，所以顺着风向气压值越来越小水平气压梯度力的方向地转偏向力向右偏向左偏（北半球）（南半球）风向与等压线的关系斜交平行（近地面）（高空）100610081010806808810（北半球）N1月晨昏线等高线等压线0oC等温线河流风向读图判断河段和晨昏线的组合，正常状况下合理的一组是（ ）A.有凌汛现象/晨线D.无凌汛现象/昏线C.有凌汛现象/昏线B.无凌汛现象/晨线
B1000.01002.51005.01000.01002.51005.0低高（北半球）低1005.01002.510001、低压 与气旋1005.01002.51000高2、高压与反气旋低高合逆顺散 顺逆阴雨晴朗（干燥）北高低高压脊低压槽低高压脊线上气流以辐散为主，不易形成锋面。低压槽线上气流以辐合为主，易形成锋面。3、锋面气旋（北半球为例）
