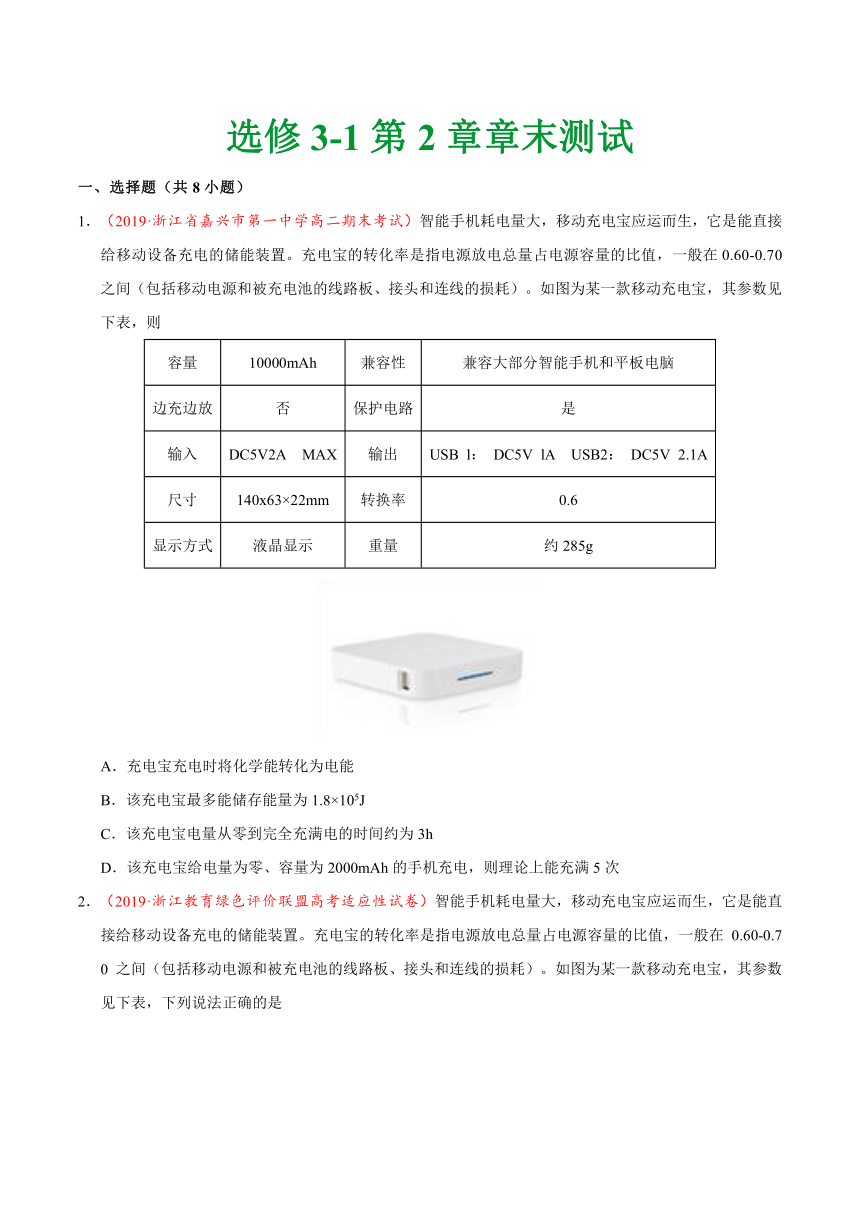

选修3-1第2章章末测试
一、选择题（共8小题）
1．（2019·浙江省嘉兴市第一中学高二期末考试）智能手机耗电量大，移动充电宝应运而生，它是能直接给移动设备充电的储能装置。充电宝的转化率是指电源放电总量占电源容量的比值，一般在0.60-0.70之间（包括移动电源和被充电池的线路板、接头和连线的损耗）。如图为某一款移动充电宝，其参数见下表，则
容量
10000mAh
兼容性
兼容大部分智能手机和平板电脑
边充边放
否
保护电路
是
输入
DC5V2A MAX
输出
USB l： DC5V lA USB2： DC5V 2.1A
尺寸
140x63×22mm
转换率
0.6
显示方式
液晶显示
重量
约285g
A．充电宝充电时将化学能转化为电能
B．该充电宝最多能储存能量为1.8×105J
C．该充电宝电量从零到完全充满电的时间约为3h
D．该充电宝给电量为零、容量为2000mAh的手机充电，则理论上能充满5次

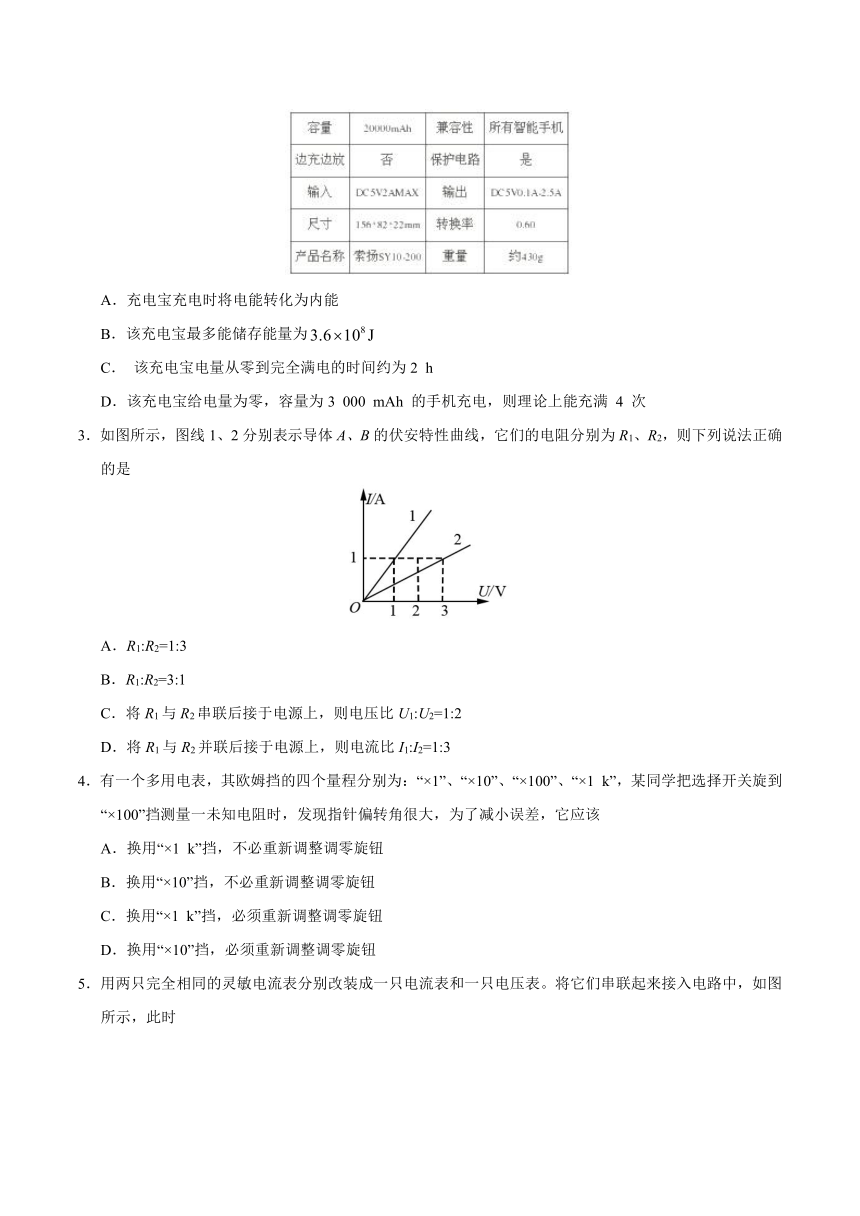

2．（2019·浙江教育绿色评价联盟高考适应性试卷）智能手机耗电量大，移动充电宝应运而生，它是能直接给移动设备充电的储能装置。充电宝的转化率是指电源放电总量占电源容量的比值，一般在 0.60-0.70 之间（包括移动电源和被充电池的线路板、接头和连线的损耗）。如图为某一款移动充电宝，其参数见下表，下列说法正确的是
A．充电宝充电时将电能转化为内能
B．该充电宝最多能储存能量为
C． 该充电宝电量从零到完全满电的时间约为2 h
D．该充电宝给电量为零，容量为3 000 mAh 的手机充电，则理论上能充满 4 次
3．如图所示，图线1、2分别表示导体A、B的伏安特性曲线，它们的电阻分别为R1、R2，则下列说法正确的是
A．R1:R2=1:3
B．R1:R2=3:1
C．将R1与R2串联后接于电源上，则电压比U1:U2=1:2
D．将R1与R2并联后接于电源上，则电流比I1:I2=1:3
4．有一个多用电表，其欧姆挡的四个量程分别为：“×1”、“×10”、“×100”、“×1 k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该
A．换用“×1 k”挡，不必重新调整调零旋钮
B．换用“×10”挡，不必重新调整调零旋钮
C．换用“×1 k”挡，必须重新调整调零旋钮
D．换用“×10”挡，必须重新调整调零旋钮

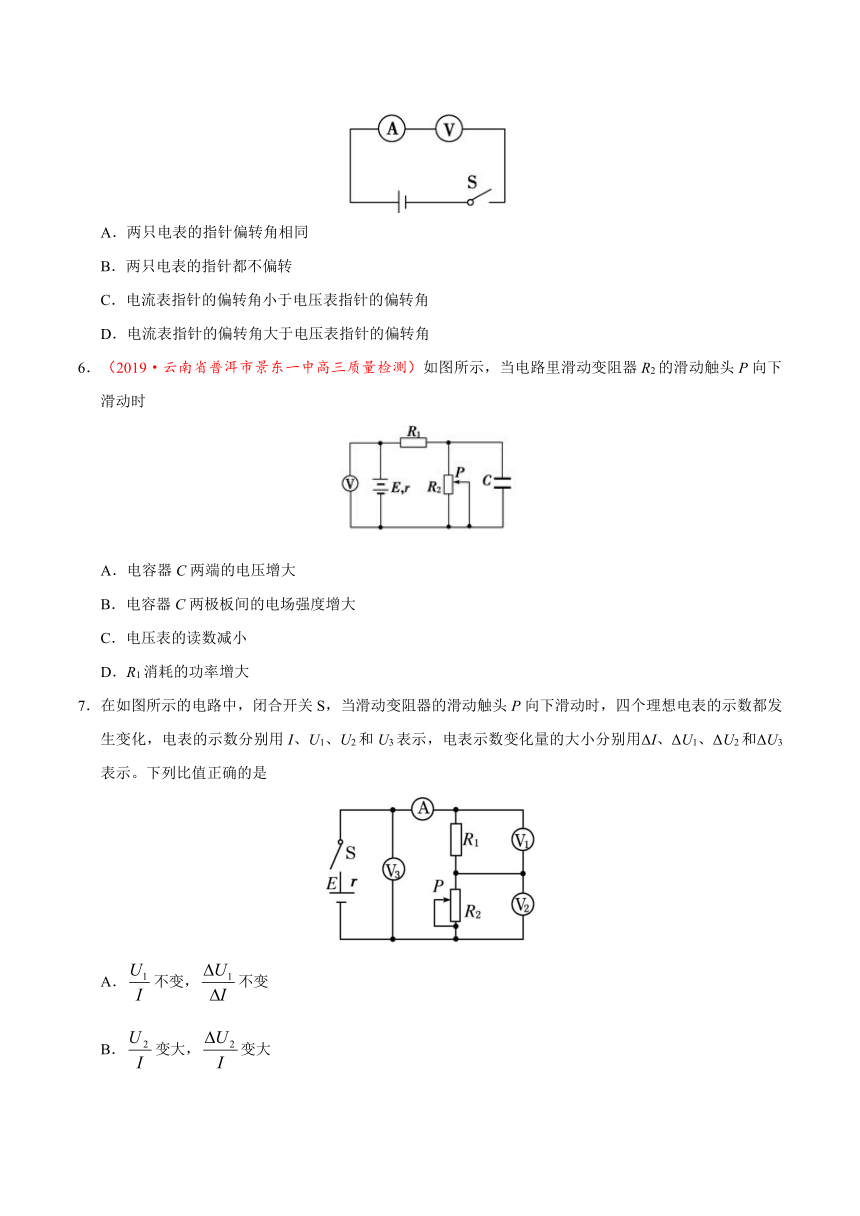

5．用两只完全相同的灵敏电流表分别改装成一只电流表和一只电压表。将它们串联起来接入电路中，如图所示，此时
A．两只电表的指针偏转角相同
B．两只电表的指针都不偏转
C．电流表指针的偏转角小于电压表指针的偏转角
D．电流表指针的偏转角大于电压表指针的偏转角
6．（2019·云南省普洱市景东一中高三质量检测）如图所示，当电路里滑动变阻器R2的滑动触头P向下滑动时
A．电容器C两端的电压增大
B．电容器C两极板间的电场强度增大
C．电压表的读数减小
D．R1消耗的功率增大
7．在如图所示的电路中，闭合开关S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示。下列比值正确的是
A．不变，不变
B．变大，变大
C．变大，不变
D．变大，不变

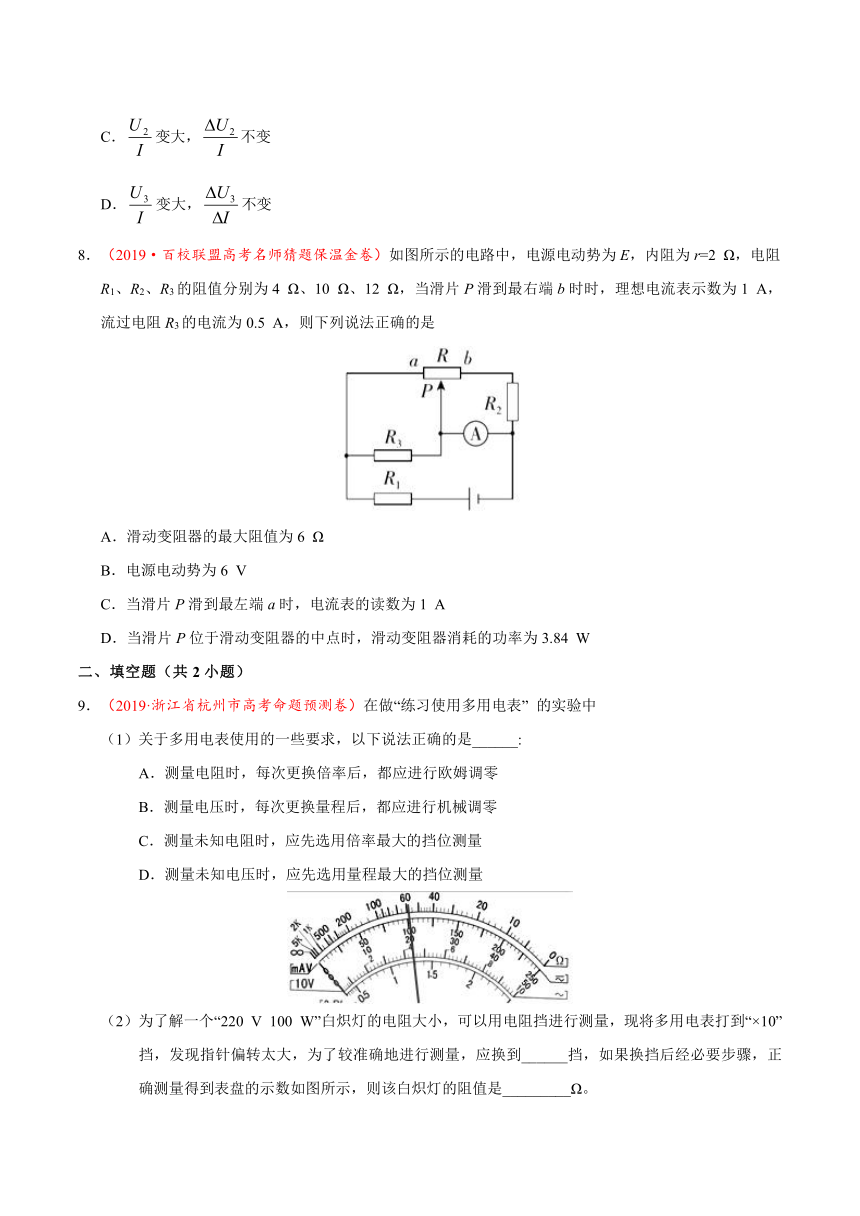

8．（2019·百校联盟高考名师猜题保温金卷）如图所示的电路中，电源电动势为E，内阻为r=2 Ω，电阻R1、R2、R3的阻值分别为4 Ω、10 Ω、12 Ω，当滑片P滑到最右端b时时，理想电流表示数为1 A，流过电阻R3的电流为0.5 A，则下列说法正确的是
A．滑动变阻器的最大阻值为6 Ω
B．电源电动势为6 V
C．当滑片P滑到最左端a时，电流表的读数为1 A
D．当滑片P位于滑动变阻器的中点时，滑动变阻器消耗的功率为3.84 W
二、填空题（共2小题）
9．（2019·浙江省杭州市高考命题预测卷）在做“练习使用多用电表” 的实验中
（1）关于多用电表使用的一些要求，以下说法正确的是______:
A．测量电阻时，每次更换倍率后，都应进行欧姆调零
B．测量电压时，每次更换量程后，都应进行机械调零
C．测量未知电阻时，应先选用倍率最大的挡位测量
D．测量未知电压时，应先选用量程最大的挡位测量
（2）为了解一个“220 V 100 W”白炽灯的电阻大小，可以用电阻挡进行测量，现将多用电表打到“×10”挡，发现指针偏转太大，为了较准确地进行测量，应换到______挡，如果换挡后经必要步骤，正确测量得到表盘的示数如图所示，则该白炽灯的阻值是_________Ω。

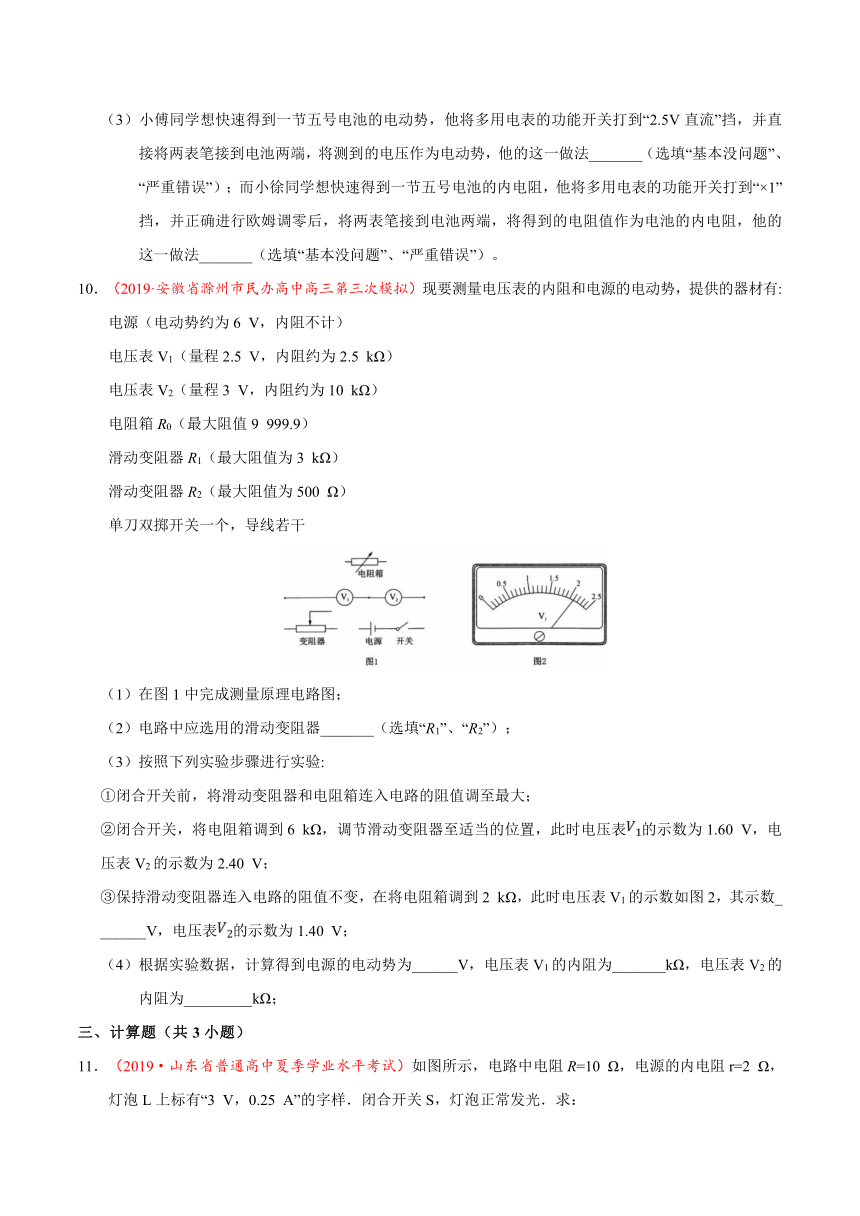

（3）小傅同学想快速得到一节五号电池的电动势，他将多用电表的功能开关打到“2.5V直流”挡，并直接将两表笔接到电池两端，将测到的电压作为电动势，他的这一做法_______（选填“基本没问题”、“严重错误”）；而小徐同学想快速得到一节五号电池的内电阻，他将多用电表的功能开关打到“×1”挡，并正确进行欧姆调零后，将两表笔接到电池两端，将得到的电阻值作为电池的内电阻，他的这一做法_______（选填“基本没问题”、“严重错误”）。
10．（2019·安徽省滁州市民办高中高三第三次模拟）现要测量电压表的内阻和电源的电动势，提供的器材有:
电源（电动势约为6 V，内阻不计）
电压表V1（量程2.5 V，内阻约为2.5 kΩ）
电压表V2（量程3 V，内阻约为10 kΩ）
电阻箱R0（最大阻值9 999.9）
滑动变阻器R1（最大阻值为3 kΩ）
滑动变阻器R2（最大阻值为500 Ω）
单刀双掷开关一个，导线若干
（1）在图1中完成测量原理电路图；
（2）电路中应选用的滑动变阻器_______（选填“R1”、“R2”）；
（3）按照下列实验步骤进行实验:
①闭合开关前，将滑动变阻器和电阻箱连入电路的阻值调至最大；
②闭合开关，将电阻箱调到6 kΩ，调节滑动变阻器至适当的位置，此时电压表的示数为1.60 V，电压表V2的示数为2.40 V；
③保持滑动变阻器连入电路的阻值不变，在将电阻箱调到2 kΩ，此时电压表V1的示数如图2，其示数_______V，电压表的示数为1.40 V；
（4）根据实验数据，计算得到电源的电动势为______V，电压表V1的内阻为_______kΩ，电压表V2的内阻为_________kΩ；
三、计算题（共3小题）
11．（2019·山东省普通高中夏季学业水平考试）如图所示，电路中电阻R=10 Ω，电源的内电阻r=2 Ω，灯泡L上标有“3 V，0.25 A”的字样．闭合开关S，灯泡正常发光．求：
（1）灯泡的功率；
（2）电源的电动势．
12．（2019·福建省福州市八县一中联考高二期末）如图所示，已知电源电动势E=20 V，内阻，当接入固定电阻时，电路中标有“3 V，6 W”的灯泡L和内阻的小型直流电动机M都恰能正常工作。试求：
（1）电路中的电流大小；
（2）电压表的示数；
（3）电动机的输出功率。
13．如图所示是电饭煲的电路图，S1是一个控温开关，手动闭合后，当此开关温度达到居里点（103 ℃）时，会自动断开。S2是一个自动控温开关，当温度低于60 ℃时会自动闭合；温度高于80 ℃时，会自动断开。红灯是加热时的指示灯，黄灯是保温时的指示灯。分流电阻R1=R2=500 Ω，加热电阻丝R3=50 Ω，两灯电阻不计。
（1）根据电路分析，叙述电饭煲煮饭的全过程（包括加热和保温的过程）。
（2）简要回答，如果不闭合开关S1，电饭煲能将饭煮熟吗？
（3）计算加热和保温两种状态下，电饭煲的消耗功率之比。
参考答案
1．B【解析】充电宝充电时将电能转化为化学能，故A错误；该充电宝的容量为：q=10 000mAh=10 000×10-3×3 600=3.6×104 C，该电池的电动势为5 V，所以充电宝储存的能量：E=E电动势?q=5×3.6×104 J=1.8×105 J，故B正确；以2 A的电流为用电器供电则供电时间t=q/I= =5 h，故C错误；由于充电宝的转化率是0.6，所以可以释放的电能为：10 000 mA?h×0.6=6000 mAh，给容量为2 000 mAh的手机充电的次数：n= 次，故D错误。
3．A【解析】图线1的电阻，图线2的电阻，故R1:R2=1:3，A正确，B错误；将与串联后接于电源上，串联电路电流相等，所以，故C错误；将与并联后接于电源上，并联电路电压相等，所以，D错误。
【名师点睛】本题的关键是对图象的含义清楚，然后根据图象求解电阻之比，根据串并联电路电流规律求解电压、电流之比。
4．D【解析】某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，即读数较小，所选量程较大，应换用较小挡位，所以AC错误；而换挡时必须重新进行电阻调零，所以B错，D对。
5．C【解析】电流表改装成电压表是串联较大的分压电阻，电流表改装成大量程电流表是并联较小的分流电阻，两表串联后，通过电流表的总电流与电压表的电流相等，由于电流表改装成大量程电流表是并联较小的分流电阻，所以大部分电流通过了分流电阻，通过表头的电流很小，电流表指针的偏转角小于电压表指针的偏转角，故ABD错误，C正确。
【名师点睛】本题关键是明确电流表和电压表的改装原理，电流表改装成电压表是串联较大的分压电阻，电流表改装成大量程电流表是并联较小的分流电阻，熟悉串联电路的电流特点，基础题。
6．AB【解析】P下滑时R2接入电路的电阻增大，总电阻增大，总电流减小，即通过R1的电流减小，根据可知R1消耗的功率减小，D错误；根据闭合回路欧姆定律可知内电压减小，外电压增大，电压表的读数增大，C错误；由于R1的电流减小，所以R1两端的电压减小，故电容器两端的电压增大，根据可得两极板间的电场强度增大，AB正确。
【点睛】在分析电路动态变化时，一般是根据局部电路变化（滑动变阻器，传感器电阻）推导整体电路总电阻、总电流的变化，然后根据闭合回路欧姆定律推导所需电阻的电压和电流的变化（或者电流表，电压表示数变化），也就是从局部→整体→局部。
【解题技巧】分析闭合电路的动态变化时，一般思路是“先局部后整体再局部”。具体如下：判断动态源及动态电阻的变化，确定外电路总电阻的变化，判断闭合电路总电流的变化，判断外电路电压（路端电压）的变化，判断外电路中各物理量的变化。
8．D【解析】当滑片P滑到最右端时，R2被短路，R3与整个变阻器R并联，并联电阻上的电流都是0.5 A，则并联电阻相等，都是12 Ω，A错误；电源电动势，B错误；当滑片P滑到最左端时，R3、变阻器R及电子R2都被短路，此时电流表的读数，C错误；滑片P位于变阻器的中点时，R3与并联后再与R1串联，此时，并联部分的电压，变阻器上消耗的功率，D正确。
9．（1）AD （2）×1 60 （3）基本没问题 严重错误
【解析】（1）在测量电阻时，更换倍率后，欧姆表的内部电阻发生了变化，欧姆挡的零刻度在最右边，也就是电流满偏，所以必须重新进行调零，故A正确；在测量电压时，根据电流表的原理，电流的零刻度在左边，更换量程后不需要调零，故B错误；在测量未知电阻时，若先选择倍率最大挡进行试测，当被测电阻较小时，电流有可能过大，所以应从倍率较小的挡进行测试，若指针偏角过小，再换用倍率较大的挡，故C错误；在测量未知电压时，为了电压表的安全，必须先选择电压最大量程进行试测，若指针偏角过小，在换用较小的量程进行测量，故D正确；；
（2）发现指针偏转太大，说明电阻很小，为了较准确地进行测量，换用倍率较小的挡，即应换到×1挡，由图可知其读数为；
（3）将多用电表的功能开关打到“2.5 V直流”挡，并直接将两表笔接到电池两端，将测到的电压作为电动势，他的这一做法基本没问题；将多用电表的功能开关打到“×1”挡，并正确进行欧姆调零后，将两表笔接到电池两端，电路中有两个电源，将得到的电阻值不能作为电池的内电阻，他的这一做法严重错误。
10．（1） （2）R1 （3）2.50 （4）5.60 2.5 10
（1）由题意可知，本实验需要测量电压表内阻和电源的电动势，故应采用电阻箱与电压表组合进行测量；电源的电动势为6 V，而两电压表量程均较小，因此采用电压表V2与电阻箱并联，再与电压表V1串联的方式进行测量；电路图如图所示：
11．（1）0.75W （2）6V
（1）由题知，灯泡正常发光，则灯泡的电压为U=3 V
电流为I=0.25 A
所以灯泡的功率为P=UI=0.75W
（2）由闭合电路欧姆定律得：电源的电动势
E=U+I（R+r）=3+0.25×（10+2）V =6 V
12．（1）2 A （2）11 V （3）20 W
13．（1）见解析 （2）不煮饭 （3）12:1
【解析】（1）电饭煲盛上食物后，接上电源，同时把手动开关S1关闭，这时黄灯被短路红灯亮，电饭煲处于加热状态。
加热到80 ℃时，S2自动断开，S1仍闭合，待电饭煲中水烧干后，温度升高到103 ℃时，开关S1自动断开，这时饭已煮熟，黄灯亮，电饭煲处于保温状态。
由于电饭煲散热，待温度下降至60 ℃时，S2自动闭合，电饭煲重新处于加热状态，待温度上升到80 ℃时，又自动断开，电饭煲再次处于保温状态。
（2）如果不闭合开关S1， 电饭煲不能将饭煮熟
如果不闭合开关S1，开始S2总是闭合的，R1被短路，功率为P1，当温度上升到80 ℃时，S2自动断开，功率降为P2，温度降低到60 ℃ ，S2自动闭合。温度只能在60 ℃～80 ℃之间变化，不能把水烧开，不能煮熟饭。
（3）加热时电饭煲消耗的电功率
保温时电饭煲消耗的电功率为
从而有
