粤沪版九年级物理 13.6 探究串、并联电路中的电压 课件（24张PPT）

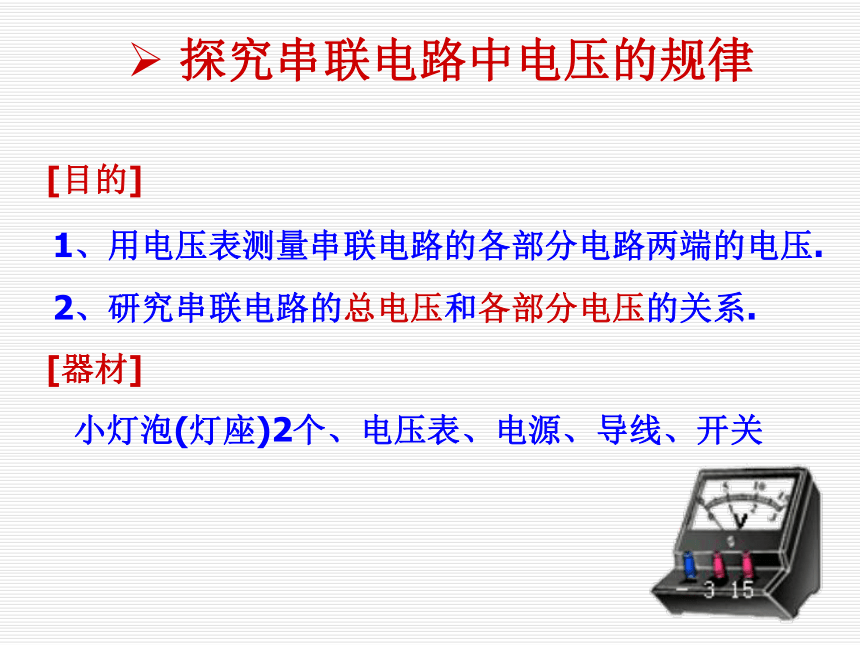

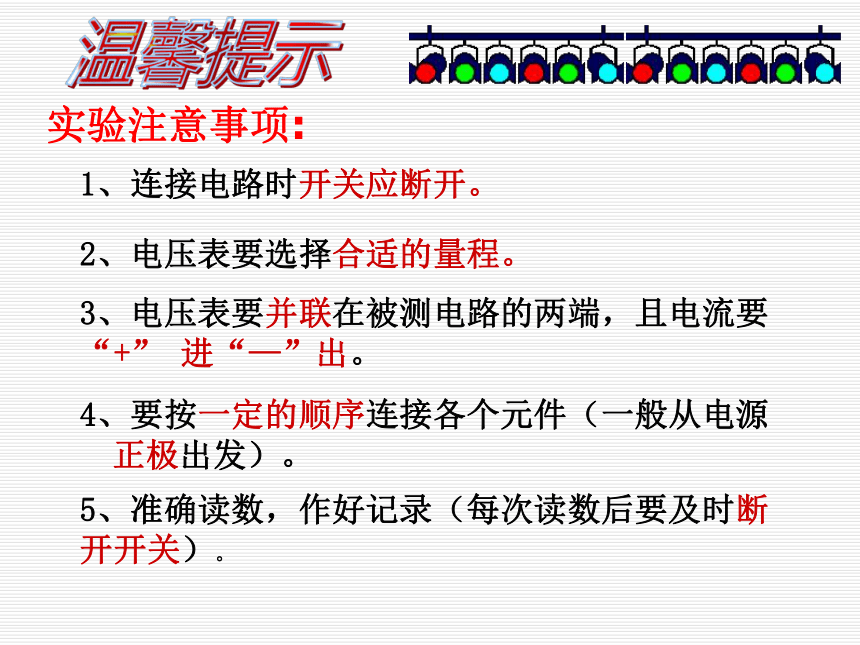

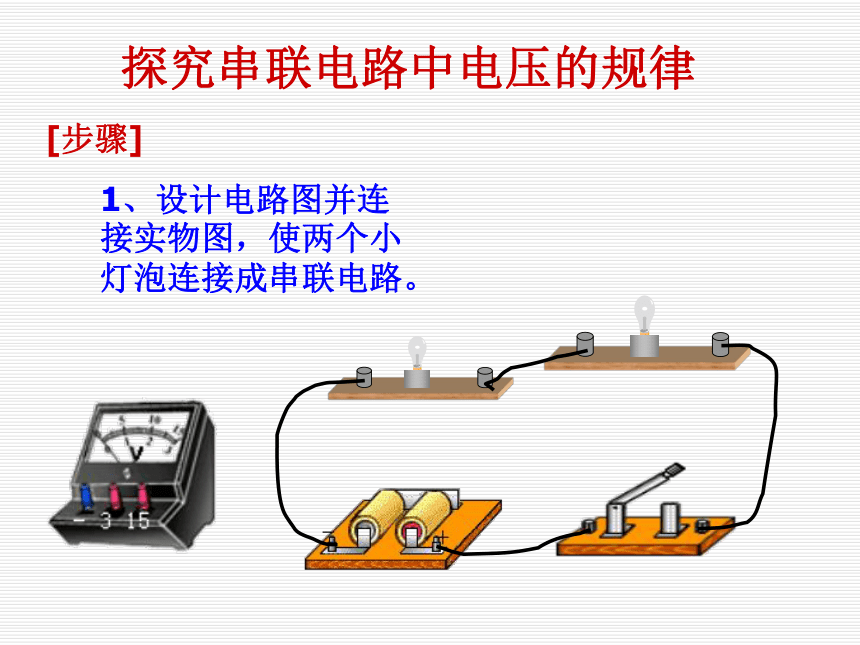

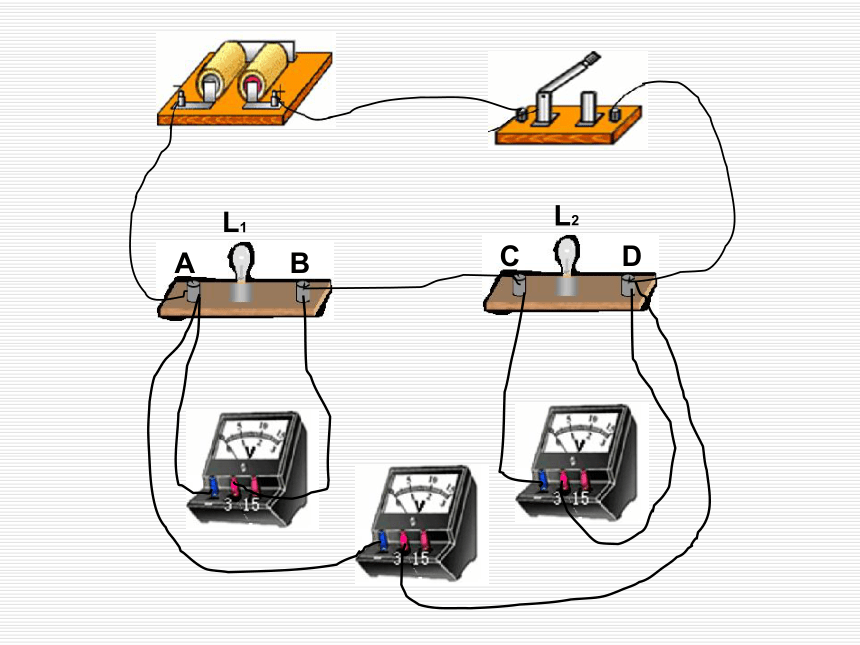

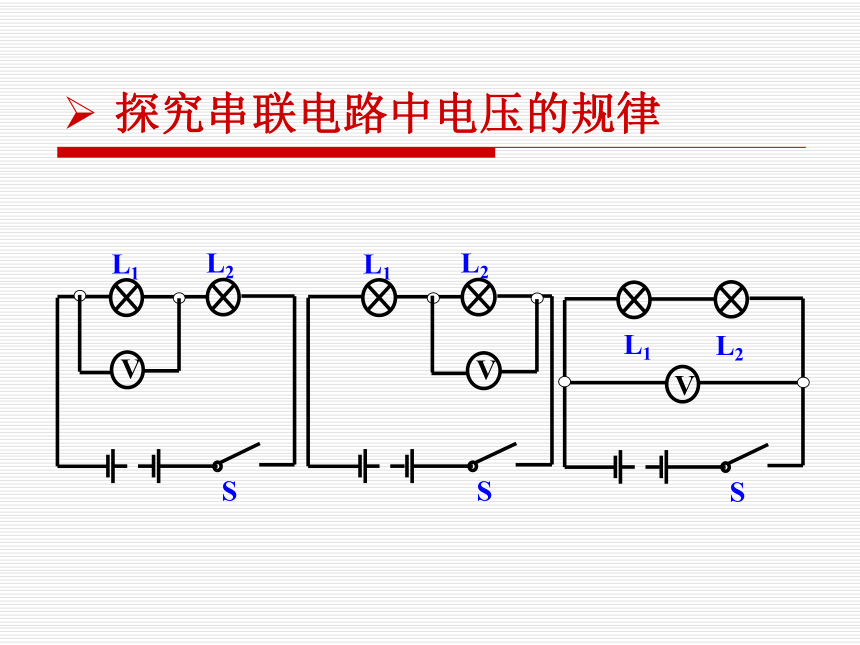

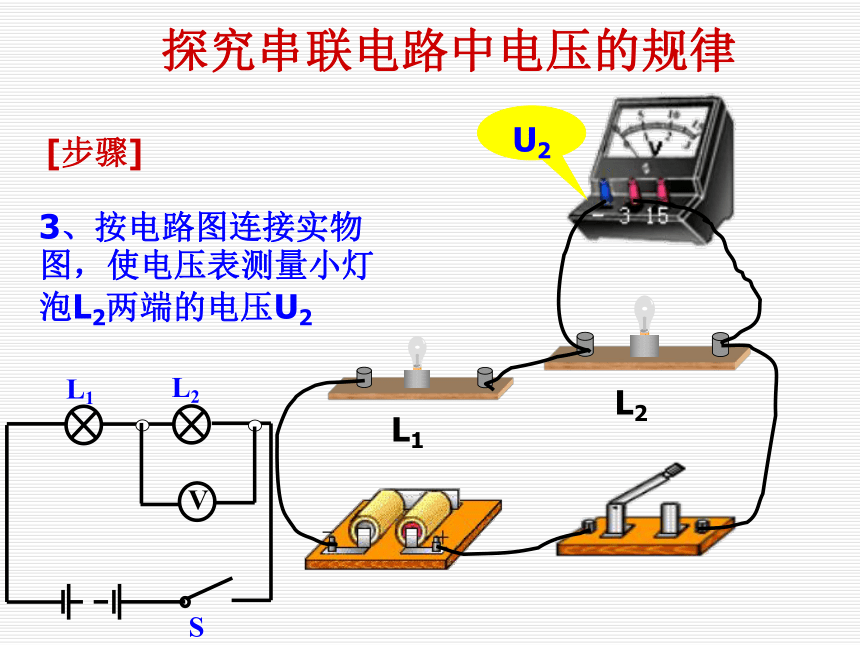

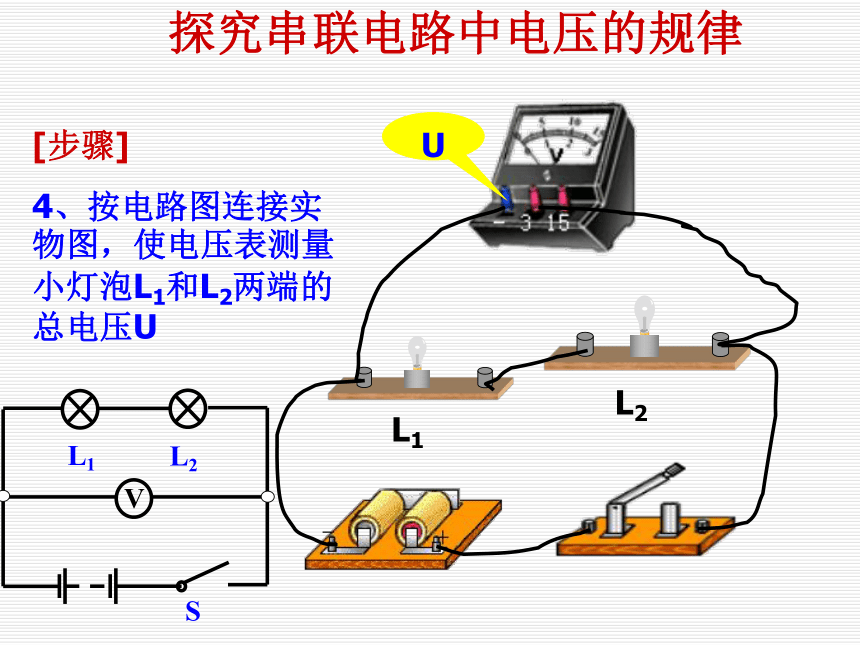

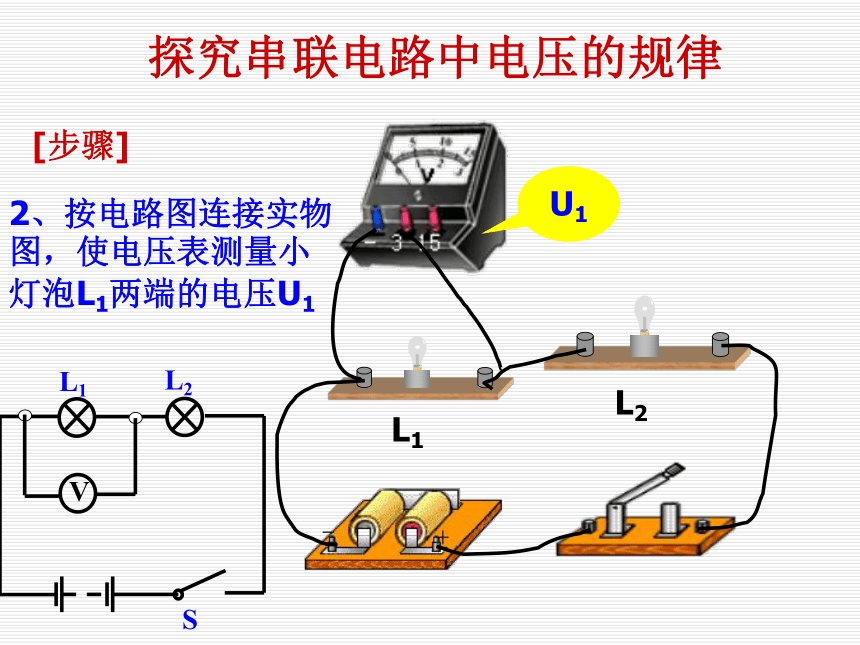

课件24张PPT。 探究串、并联电路中的电压 探究串联电路中电压的规律L1L2ABCD4、要按一定的顺序连接各个元件（一般从电源正极出发）。温馨提示实验注意事项:1、连接电路时开关应断开。3、电压表要并联在被测电路的两端，且电流要 “+” 进“—”出。2、电压表要选择合适的量程。 5、准确读数，作好记录（每次读数后要及时断开开关）。 探究串联电路中电压的规律[目的]1、用电压表测量串联电路的各部分电路两端的电压.2、研究串联电路的总电压和各部分电压的关系. [器材]小灯泡(灯座)2个、电压表、电源、导线、开关[步骤]1、设计电路图并连接实物图，使两个小灯泡连接成串联电路。探究串联电路中电压的规律[步骤]2、按电路图连接实物图，使电压表测量小灯泡L1两端的电压U1L1L2U1探究串联电路中电压的规律[步骤]3、按电路图连接实物图，使电压表测量小灯泡L2两端的电压U2L1L2U2探究串联电路中电压的规律[步骤]4、按电路图连接实物图，使电压表测量小灯泡L1和L2两端的总电压UL1L2U探究串联电路中电压的规律串联电路两端的总电压等于各部分电路两端电压的和.即： U=U1+U2结论;[目的]1、用电压表测量并联电路的各支路两端电压.2、研究并联电路的各支路两端电压的关系.[器材]小灯泡(灯座)2个、电压表、电源、导线、开关 探究并联电路中电压的规律结论;并联电路中，各支路两端的电压相等。即： U = U1=U2探究并联电路中电压的规律[步骤]1、设计电路图并连接实物图，使两个小灯泡连接成并联电路探究并联电路中电压的规律[步骤]2、按电路图连接实物图，使电压表测量小灯泡L1两端的电压U1L1L2U1探究并联电路中电压的规律[步骤]3、按电路图连接实物图，使电压表测量小灯泡L2两端的电压U2。L1L2U2探究并联电路中电压的规律[步骤]4、按电路图连接实物图，使电压表测量干路两端的电压UL1L2U探究并联电路中电压的规律为使实验结论更具有普遍性，实验应做哪些改进？ 思考; 串、并联电路中电流和电压的特点Ⅰ=Ⅰ1=Ⅰ2
Ⅰ=Ⅰ1+Ⅰ2
U=U1+U2
U=U1=U2
课堂总结（并联分流）（串联分压） 1、下面电路中，如果电压表V的示数是14V，电压表V1的示数是8V，那么电压表V2的示数应该是多少？U2=?U1=8VU=14V反馈练习2、如图，将两个不同的小灯泡L1,L2并联在电源上。
发现L1比L2亮。用电压表分别测L1,L2的电压U1,U2
会发现（ ）A. U1>U2 B. U1=U2
C. U1L1L2B反馈练习 如图，小琦用电压表测量灯泡L1两端的电压，为了继续测量灯泡L2两端的电压，她把电压表的左侧接线柱拆开，接到了C点处，这种做法正确吗？为什么？4、如图，当开关闭合时，电压表V1的示数是3V，电压表V2的示数是9V，则电源的电压是（ ）
A、3V B、6V C、9V D、12VD反馈练习谢 谢 合 作
