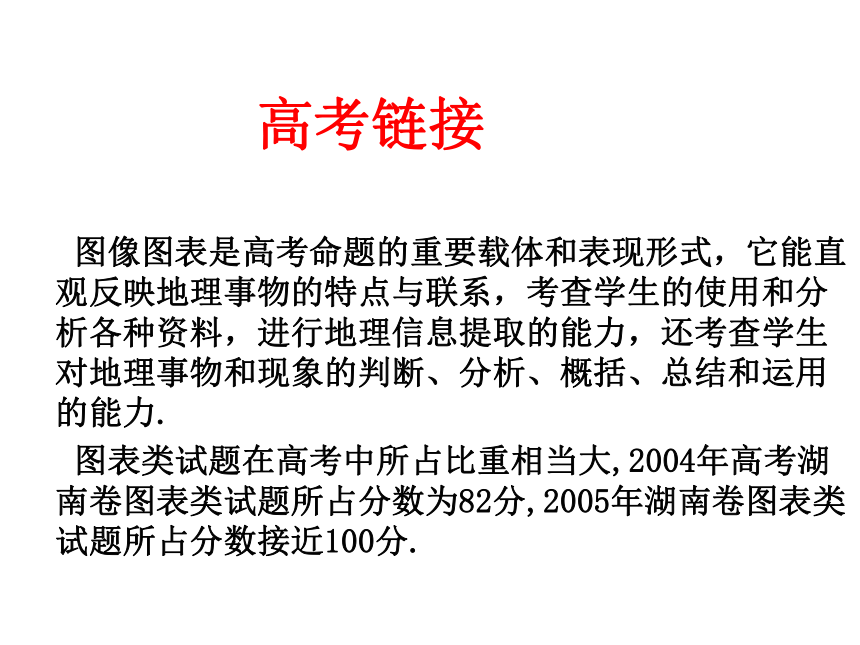

课件33张PPT。 图像图表的判读 图像图表是高考命题的重要载体和表现形式，它能直观反映地理事物的特点与联系，考查学生的使用和分析各种资料，进行地理信息提取的能力，还考查学生对地理事物和现象的判断、分析、概括、总结和运用的能力.

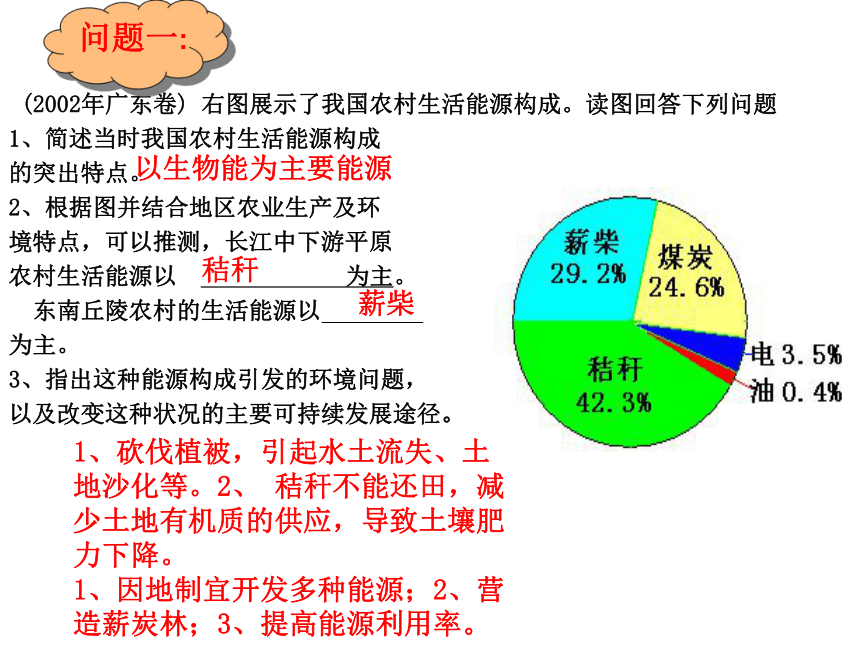

图表类试题在高考中所占比重相当大,2004年高考湖南卷图表类试题所占分数为82分,2005年湖南卷图表类试题所占分数接近100分.高考链接 (2002年广东卷) 右图展示了我国农村生活能源构成。读图回答下列问题
1、简述当时我国农村生活能源构成
的突出特点。
2、根据图并结合地区农业生产及环
境特点，可以推测，长江中下游平原
农村生活能源以 为主。
东南丘陵农村的生活能源以
为主。
3、指出这种能源构成引发的环境问题，
以及改变这种状况的主要可持续发展途径。
以生物能为主要能源秸秆薪柴1、砍伐植被，引起水土流失、土地沙化等。2、 秸秆不能还田，减少土地有机质的供应，导致土壤肥力下降。

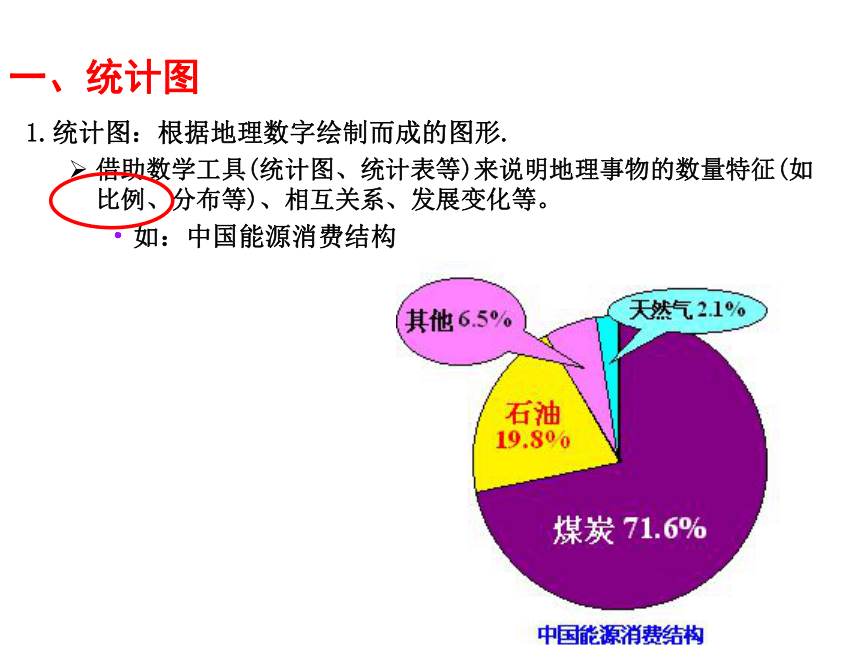

1、因地制宜开发多种能源；2、营造薪炭林；3、提高能源利用率。 问题一:一、统计图1.统计图：根据地理数字绘制而成的图形.
借助数学工具(统计图、统计表等)来说明地理事物的数量特征(如比例、分布等)、相互关系、发展变化等。

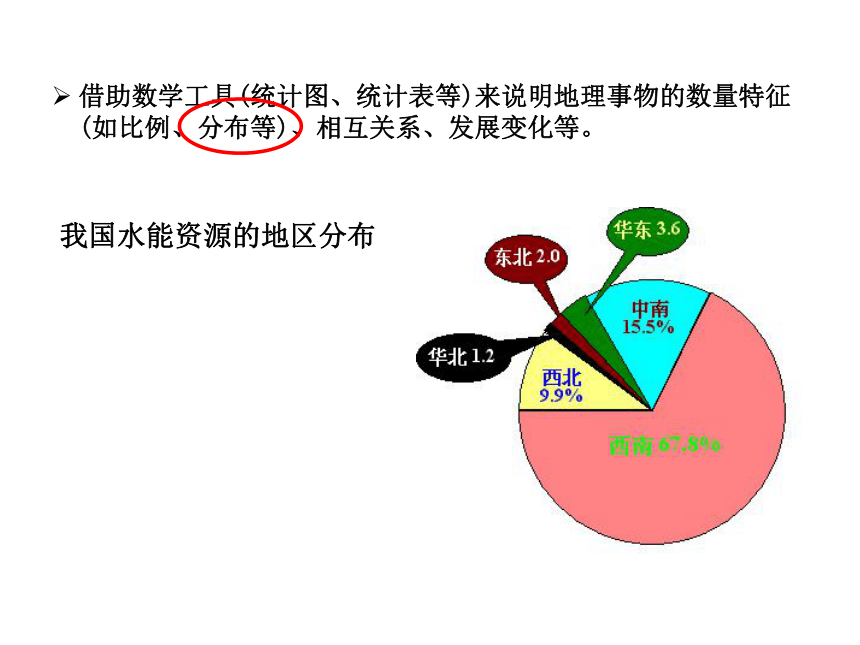

如：中国能源消费结构我国水能资源的地区分布
借助数学工具(统计图、统计表等)来说明地理事物的数量特征(如比例、分布等)、相互关系、发展变化等。

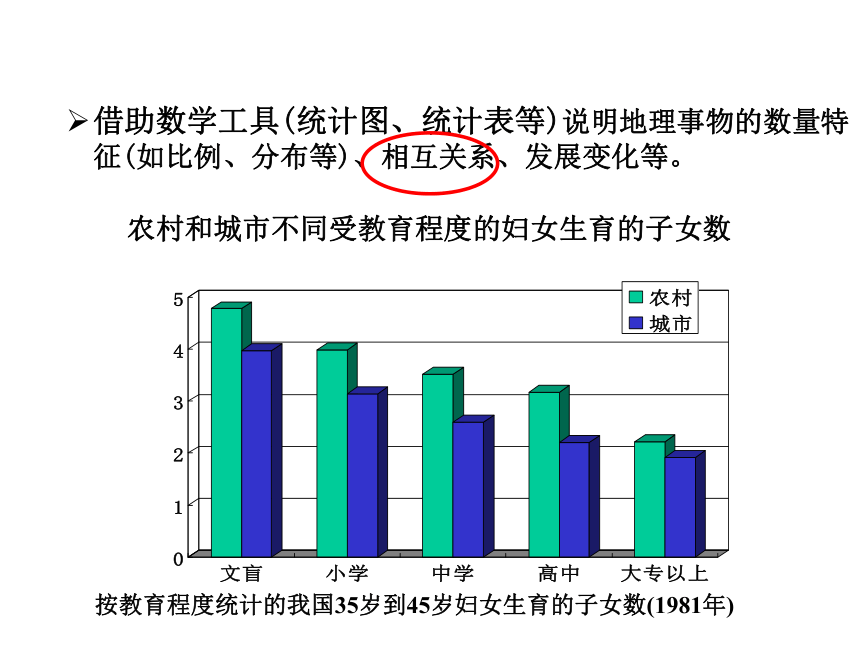

借助数学工具(统计图、统计表等)说明地理事物的数量特征(如比例、分布等)、相互关系、发展变化等。按教育程度统计的我国35岁到45岁妇女生育的子女数(1981年)农村和城市不同受教育程度的妇女生育的子女数

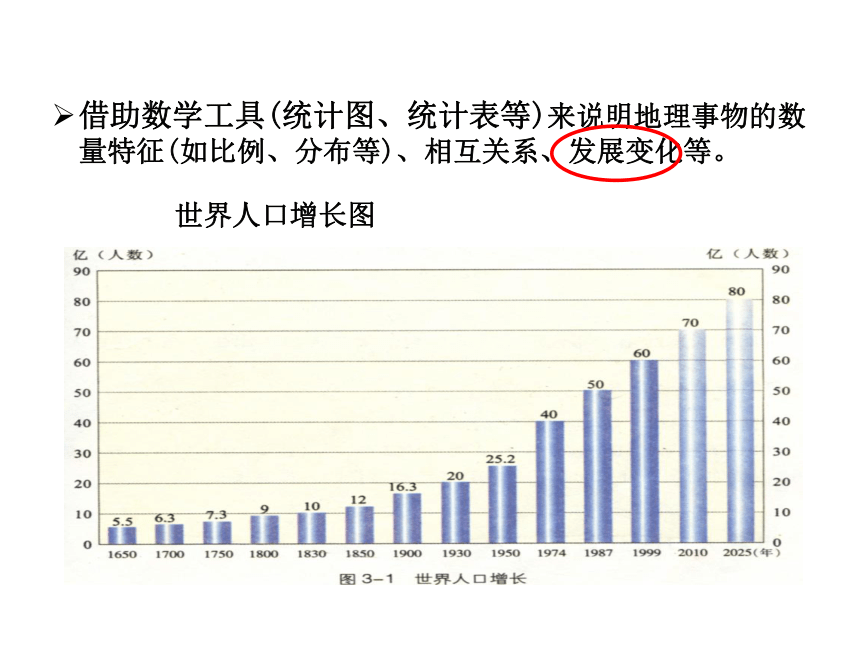

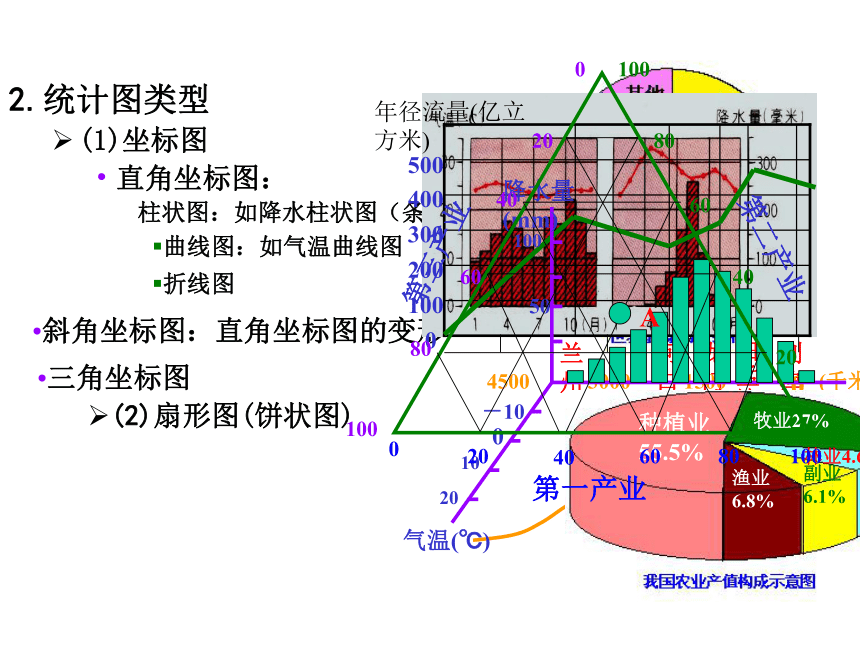

借助数学工具(统计图、统计表等)来说明地理事物的数量特征(如比例、分布等)、相互关系、发展变化等。世界人口增长图2.统计图类型
(1)坐标图
直角坐标图：

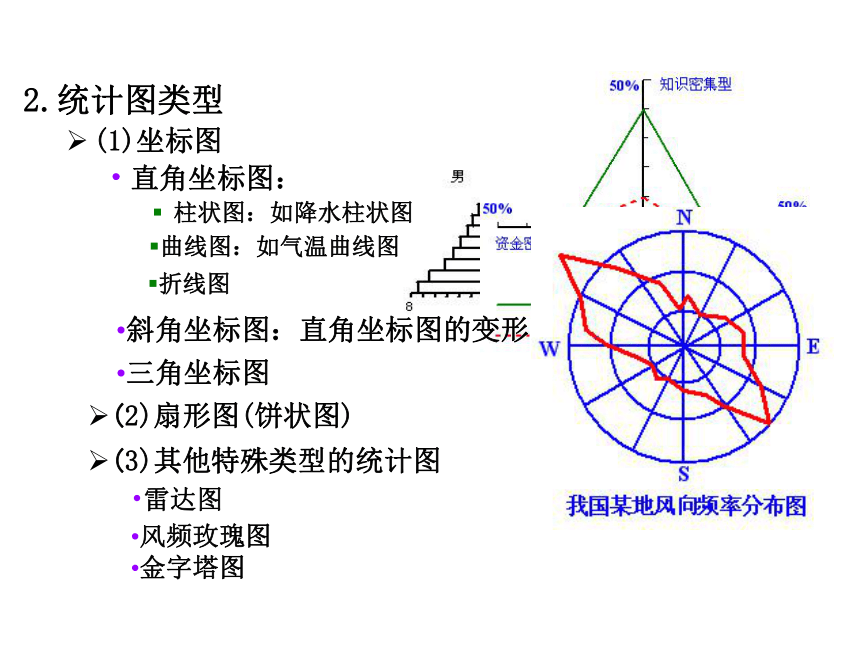

柱状图：如降水柱状图（条形图)曲线图：如气温曲线图折线图斜角坐标图：直角坐标图的变形三角坐标图(2)扇形图(饼状图)2.统计图类型
(1)坐标图
直角坐标图：
柱状图：如降水柱状图曲线图：如气温曲线图折线图斜角坐标图：直角坐标图的变形三角坐标图(2)扇形图(饼状图)(3)其他特殊类型的统计图

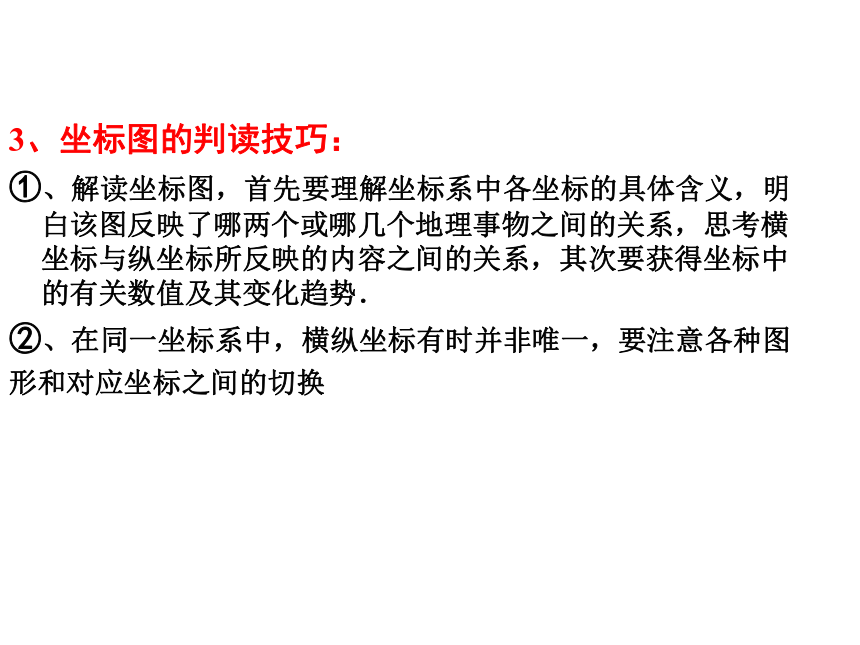

雷达图风频玫瑰图金字塔图 3、坐标图的判读技巧：
①、解读坐标图，首先要理解坐标系中各坐标的具体含义，明白该图反映了哪两个或哪几个地理事物之间的关系，思考横坐标与纵坐标所反映的内容之间的关系，其次要获得坐标中的有关数值及其变化趋势．
②、在同一坐标系中，横纵坐标有时并非唯一，要注意各种图
形和对应坐标之间的切换(1)夏季月均温最小值出现在海拔约___________m处。
(2)冬季出现大面积逆温的两个地区中，地势起伏较大的位于天山_____侧。
(3)海拔2000m高度上，南北两坡年降水量分别约为250mm、___mm。造成这种差异的原因是___________________________________。

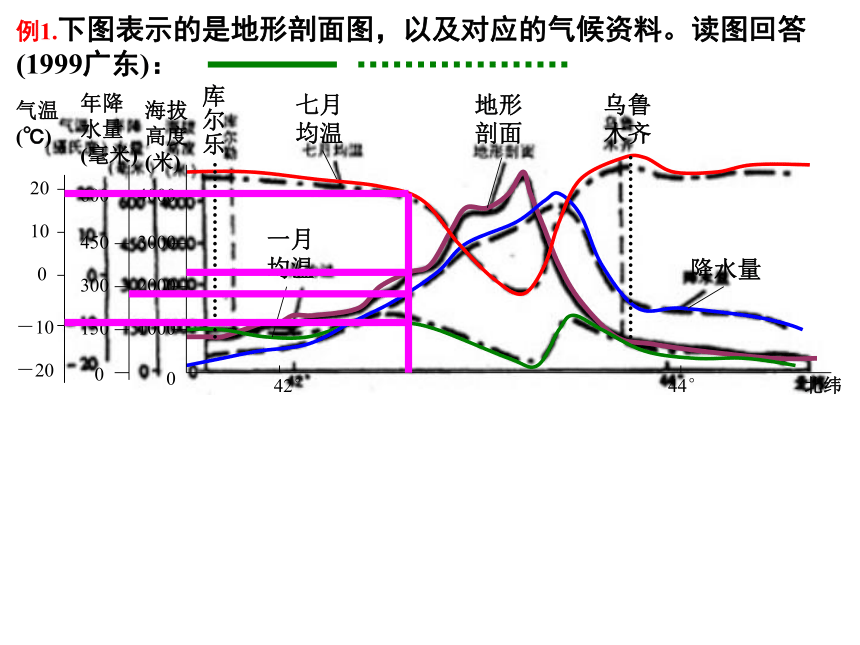

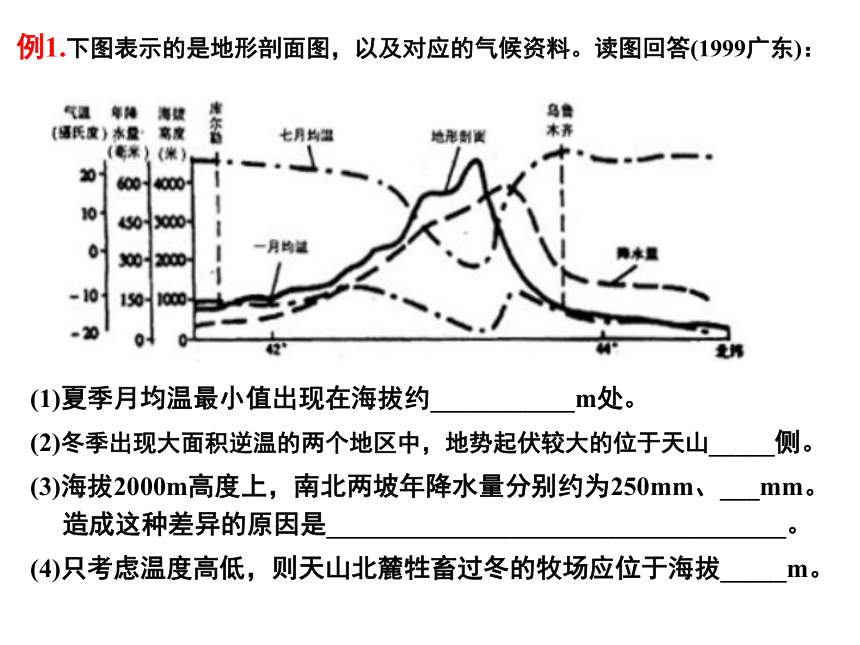

(4)只考虑温度高低，则天山北麓牲畜过冬的牧场应位于海拔_____m。例1.下图表示的是地形剖面图，以及对应的气候资料。读图回答(1999广东)：例1.下图表示的是地形剖面图，以及对应的气候资料。读图回答(1999广东)：例1.下图表示的是地形剖面图，以及对应的气候资料。读图回答(1999广东)：(1)夏季月均温最小值出现在海拔约___________m处。
(2)冬季出现大面积逆温的两个地区中，地势起伏较大的位于天山_____侧。
(3)海拔2000m高度上，南北两坡年降水量分别约为250mm、___mm。造成这种差异的原因是___________________________________。
(4)只考虑温度高低，则天山北麓牲畜过冬的牧场应位于海拔_____m。4500例1.下图表示的是地形剖面图，以及对应的气候资料。读图回答(1999广东)：(1)夏季月均温最小值出现在海拔约___________m处。
(2)冬季出现大面积逆温的两个地区中，地势起伏较大的位于天山_____侧。
(3)海拔2000m高度上，南北两坡年降水量分别约为250mm、___mm。造成这种差异的原因是___________________________________。
(4)只考虑温度高低，则天山北麓牲畜过冬的牧场应位于海拔_____m。4500北例1.下图表示的是地形剖面图，以及对应的气候资料。读图回答(1999广东)：(1)夏季月均温最小值出现在海拔约___________m处。
(2)冬季出现大面积逆温的两个地区中，地势起伏较大的位于天山_____侧。
(3)海拔2000m高度上，南北两坡年降水量分别约为250mm、___mm。造成这种差异的原因是___________________________________。
(4)只考虑温度高低，则天山北麓牲畜过冬的牧场应位于海拔_____m。4500北600北坡有来自大西洋、北冰洋的水汽补给例1.下图表示的是地形剖面图，以及对应的气候资料。读图回答(1999广东)：(1)夏季月均温最小值出现在海拔约___________m处。
(2)冬季出现大面积逆温的两个地区中，地势起伏较大的位于天山_____侧。
(3)海拔2000m高度上，南北两坡年降水量分别约为250mm、___mm。造成这种差异的原因是___________________________________。
(4)只考虑温度高低，则天山北麓牲畜过冬的牧场应位于海拔_____m。4500北600北坡有来自大西洋、北冰洋的水汽补给2000读下图我国某区域景观分布图，回答下列问题：?
(1)由图可知，该地可供开发的旅游资源主要有:(不少于四种)?
(2)试评价该地区发展旅游业的主要优势和
不利条件。?
优势：景观独特，游览价值大；
集群状况好；
种类多样，自然人文景观兼备。
不利条件_市场距离大(或经济距离大)；交通不便，通达性差。
_________________湖泊，雪山，石林，傣族风情 问题二:二、景观图的判读技巧
对于自然景观：
1、根据景观图准确定位
2、分析景观图中各地理因素的特征与相互关系
3、提取有效信息作答
对于人文景观：
主要靠平时识记：图的名称、及其所在国家和城市、以及这些国家和城市的自然和人文地理特征
青藏高原是全球海拔最高的独特地域单元，它的隆起是近数百万年来地球史
上重大的事件之一．读青藏高原隆起前后大气环流图和相关资料，完成下列
问题：
材料1 无青藏高原时的经向环流状况材料2 高原季风环流纬向剖面示意图问题三：材料3（１）下列Ａ、Ｂ、Ｃ、Ｄ四个选项表示材料３中的序号的含义，请将选项填写在相应序号后的空格内（每个序号仅填一次）：
①＿＿＿＿②＿＿＿＿＿③＿＿＿＿＿④＿＿＿＿＿
Ａ、阻挡太平洋印度洋暖湿气流深入
Ｂ、东亚西亚粉尘东输沉积形成高原
Ｃ、改变海陆分布和亚欧大陆轮廓
Ｄ、东亚南亚形成最强盛的季风区
CDAB材料3三、关联图的判读技巧：
1、把握图的核心，认真读懂图意，从图中提取有效信息，联想课本中的相关知识块；
２、做这类题时，先把联系最紧密的，自己觉得最好填的先填好，剩余越少就越好填了
３、解答后进行验证，以确保判断的正确性
阅读下图，回答(上海高考题)
1、这幅画所提示的主题是：
2、上述问题产生的原因是：
3、该问题可能引起的后果是：警惕全球气温升高,全球变暖CO2等工业废气的大量增加;毁林海平面上升,沿海低地及地区受到威胁;引起世界地地区降水和干湿状况的变化,导致各国经济结构的变化问题四:四、主题漫画的判读技巧：
首先要抓住主题；
再作分析，找出原因、后果；
最后有针对性的提出解决“主题”问题的途径听听，他们在聊什么？你能给此漫画定个标题吗？问题五：每逢周五，《新民晚报》刊登日出日落时间表。下表为今年11月30日刊登的12月2日部分城市日出日落时间表。(1)请比较表中六个城市白昼的长短，其中两个城市之间白昼时间差值最大可达( )
A.1小时25分 B.3小时05分 C.2小时06分 D.1 小时58分
(2)请依据表中的资料，判断下列四城市中，纬度最低的是( )
A.西安 B.成都 C.上海 D.拉萨AD(上海春考)9:328:5710:0210:1510:1810:22五、统计表的判读：解读表格题最关键的是要灵活运用表格中的数字，从数字中找出表格欲反映的地理事物或现象的规律．
①抓主线要素，综合分析认识地理规律。
②对地理统计数据进行定性、定量分析研究
③注意对表格中地理事物进行横向、纵向类比分析例2：人口算术密度是一个国家的总人口与总面积之比，人口生理密度是一个国家的总人口与可耕地面积之比。根据所学知识分析下表回答1.“地广人稀”但耕地资源缺少的国家是( )
A.加拿大 B.埃及
C. 美国 D.印度
2.耕地面积占国土面积1/2以上的国家是( )
A.美国 B.荷兰
C.孟加拉国 D.加拿大
3.对比表中中国、印度两国的统计数字( )
A.印度的人口压力较中国为大
B.中国的人口压力较印度为大
C.中国的人口压力与印度相当
D.中、印两国的人口压力都较小不论哪一类图表，其审视解题过程一般为： ①看图名定主题 ②看图例锁定区域位置和地理要素； ③看要素分布和空间联系 ④分析、归纳、综合出答案要点，罗列①、②、③。
课堂小结图2练一练
１、下面是四幅等高线地形示意图，能体现“深山藏古寺”意境的是
A．a图 B．b图 C．c图 D．d图
1.④地区一、二、三产业的就业比例为
A.37.6:17.4:45.0
B.31.6：30.5:37.9
C.15.5:24.5:60.0
D.37.6:24.5:37.9
2.四个地区中城市化水平最高的是
A.① B.② C.③ D.④
3.四个地区中工业化程度最低的是
A.① B.② C.③ D.④２、图1 表示①②③④四个地区三次产业的就业构成，
读图1回答1—3题 (2004春考)３、分析甲乙两国的人口年龄结构示意图并回答： (1)甲、乙两国中，人口老龄化严重的是______国，理由是______________
______________。 (2)甲乙两国中，近年人口净增数量大的是________国；人口出现负增长的是_______国；具有发展中国家人口年龄结构特点的是________国。
(3)两国针对面临的人口问题布采取的人口政策应分别是：
甲国：_______________________________
乙国：_______________________________乙65岁以上人口比重超过10%甲乙甲控制人口数量，提高人口素质鼓励生育，接纳外来移民谢谢指导2006年11月16日
