第二章 恒定电流
第4节 串联电路和并联电路
知识
一、串联和并联
如图所示，把几个导体 ，接入电路，这样的连接方式叫做串联。
如图所示，把几个导体的一端 ，另一端也 ，然后把这两端接入电路，这样的连接方式叫做并联。
二、串联电路和并联电路的电流
串联电路各处的电流 ，即 。
并联电路的总电流等于 ，即 。
三、串联电路和并联电路的电压
串联电路两端的总电压等于 。
并联电路的总电压与 ，则 。
四、串联电路和并联电路的电阻
串联电路的总电阻等于 ，关系式为 。
并联电路总电阻的倒数等于 ，关系式为 。
五、电流表和电压表
1．电流表G（表头）主要参数有三个：
（1）电流表G的电阻Rg，通常叫做电流表的 。
（2）指针偏转到最大刻度时的电流Ig，叫做电流表G的 ，也叫电流表G的 。

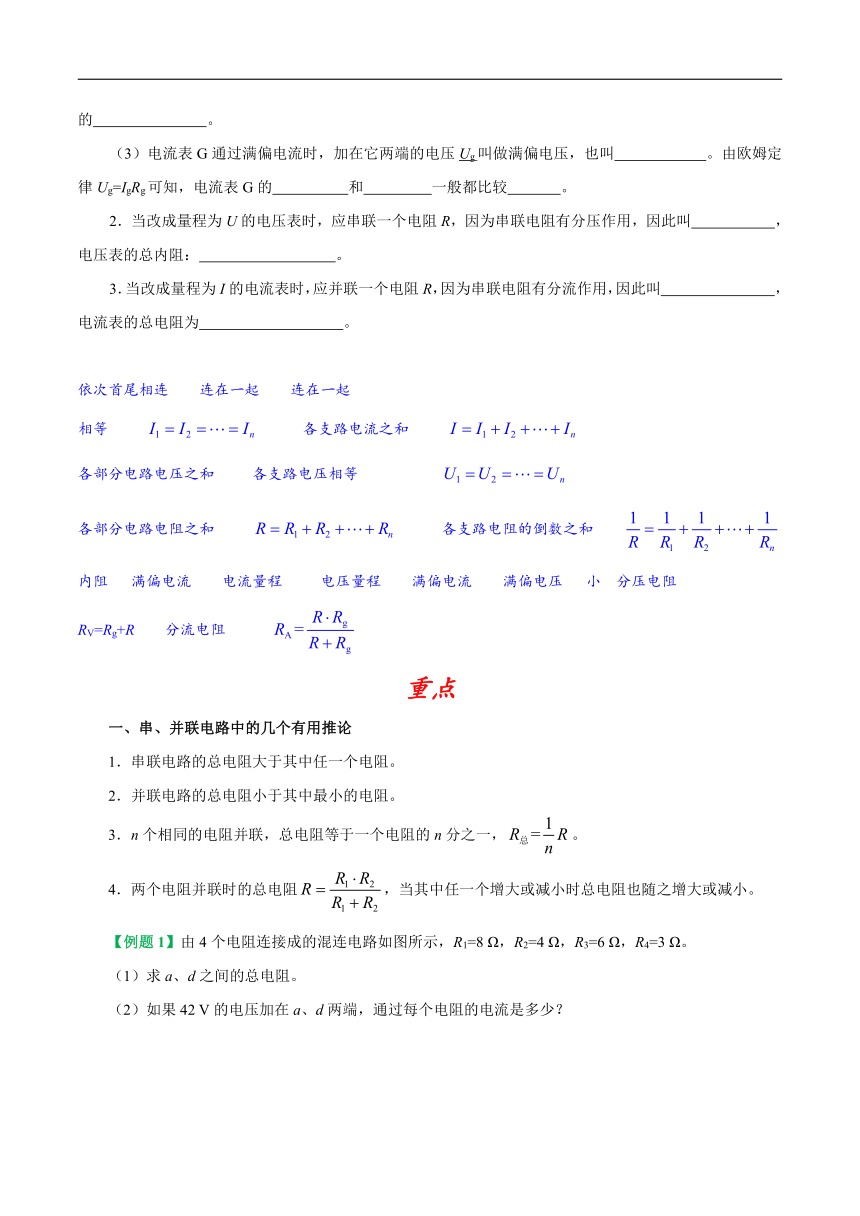

（3）电流表G通过满偏电流时，加在它两端的电压Ug叫做满偏电压，也叫 。由欧姆定律Ug=IgRg可知，电流表G的 和 一般都比较 。
2．当改成量程为U的电压表时，应串联一个电阻R，因为串联电阻有分压作用，因此叫 ，电压表的总内阻： 。
3．当改成量程为I的电流表时，应并联一个电阻R，因为串联电阻有分流作用，因此叫 ，电流表的总电阻为 。
依次首尾相连 连在一起 连在一起
相等 各支路电流之和
各部分电路电压之和 各支路电压相等
各部分电路电阻之和 各支路电阻的倒数之和
内阻 满偏电流 电流量程 电压量程 满偏电流 满偏电压 小 分压电阻
RV=Rg+R 分流电阻
重点
一、串、并联电路中的几个有用推论
1．串联电路的总电阻大于其中任一个电阻。
2．并联电路的总电阻小于其中最小的电阻。
3．n个相同的电阻并联，总电阻等于一个电阻的n分之一，。
4．两个电阻并联时的总电阻，当其中任一个增大或减小时总电阻也随之增大或减小。

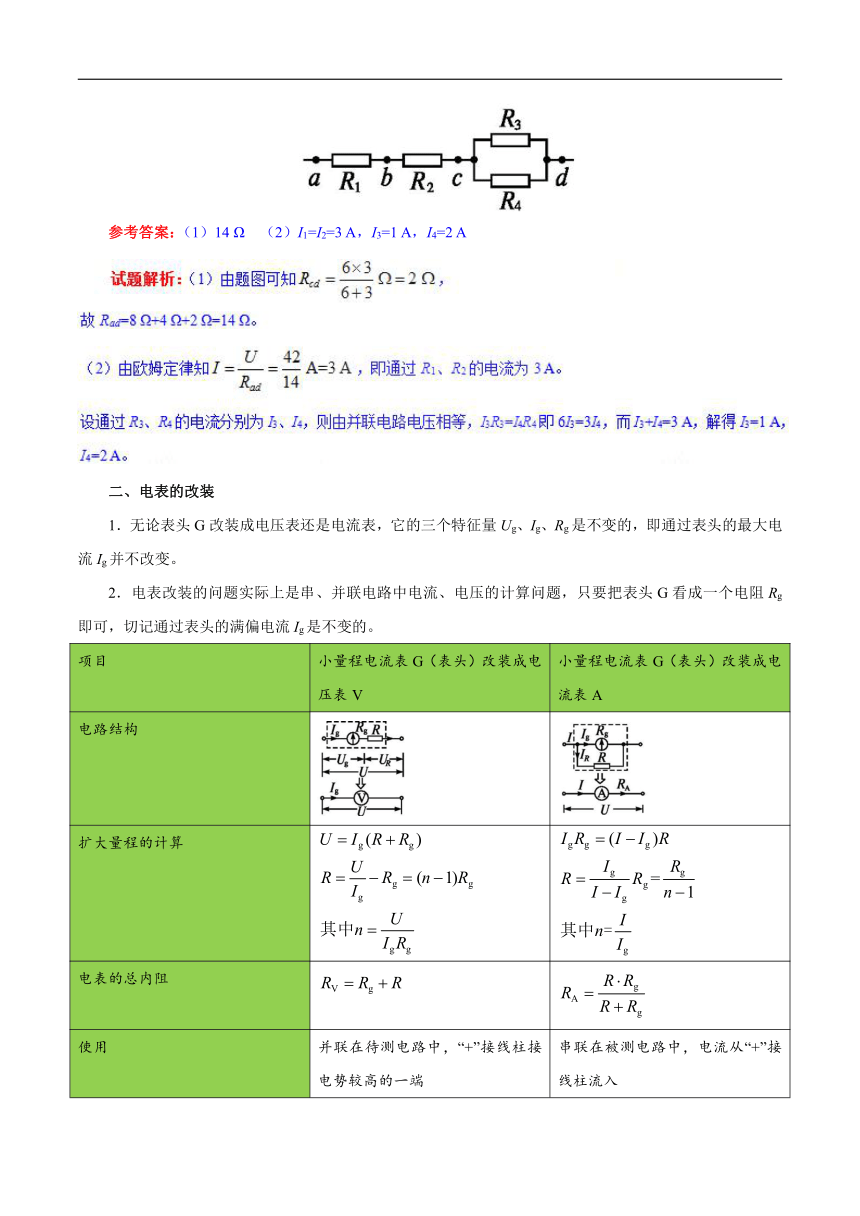

【例题1】由4个电阻连接成的混连电路如图所示，R1=8 Ω，R2=4 Ω，R3=6 Ω，R4=3 Ω。
（1）求a、d之间的总电阻。
（2）如果42 V的电压加在a、d两端，通过每个电阻的电流是多少？
参考答案：（1）14 Ω （2）I1=I2=3 A，I3=1 A，I4=2 A
二、电表的改装
1．无论表头G改装成电压表还是电流表，它的三个特征量Ug、Ig、Rg是不变的，即通过表头的最大电流Ig并不改变。
2．电表改装的问题实际上是串、并联电路中电流、电压的计算问题，只要把表头G看成一个电阻Rg即可，切记通过表头的满偏电流Ig是不变的。
项目
小量程电流表G（表头）改装成电压表V
小量程电流表G（表头）改装成电流表A
电路结构
扩大量程的计算
电表的总内阻
使用
并联在待测电路中，“+”接线柱接电势较高的一端
串联在被测电路中，电流从“+”接线柱流入

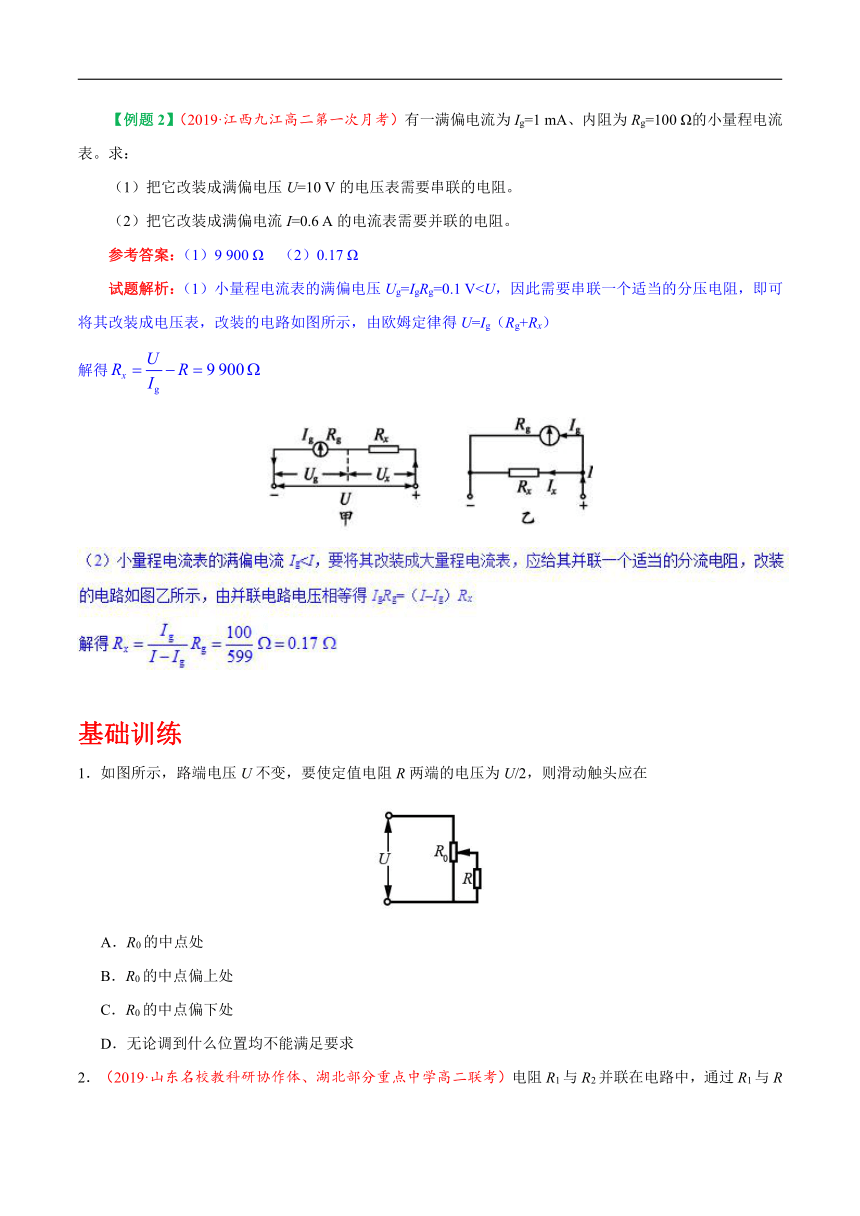

【例题2】（2019·江西九江高二第一次月考）有一满偏电流为Ig=1 mA、内阻为Rg=100 Ω的小量程电流表。求：
（1）把它改装成满偏电压U=10 V的电压表需要串联的电阻。
（2）把它改装成满偏电流I=0.6 A的电流表需要并联的电阻。
参考答案：（1）9 900 Ω （2）0.17 Ω
试题解析：（1）小量程电流表的满偏电压Ug=IgRg=0.1 V解得
基础训练
1．如图所示，路端电压U不变，要使定值电阻R两端的电压为U/2，则滑动触头应在
A．R0的中点处
B．R0的中点偏上处
C．R0的中点偏下处
D．无论调到什么位置均不能满足要求
2．（2019·山东名校教科研协作体、湖北部分重点中学高二联考）电阻R1与R2并联在电路中，通过R1与R2的电流之比为1:3，则当R1与R2串联接入电路中时，R1与R2两端电压之比U1:U2为
A．1:9 B．9:1 C．1:3 D．3:1
3．有三个阻值都是6 kΩ的电阻，把它们连成如图所示的混连电路，则连好的总电阻是
A．6 kΩ B．9 kΩ
C．12 kΩ D．18 kΩ
4．（2019·北京市石景山区高三一模）两个电压表V1和V2是由完全相同的两个电流表改装而成的，V1量程是5 V，V2量程是15 V。现把V1和V2串联起来测量15 V~20 V电压。下列说法中正确的是
A．V1和V2的示数相同
B．V1和V2指针偏转的角度相同
C．V1和V2示数不同，指针偏转的角度也不同
D．V1和V2的示数与V1和V2的内阻成反比
5．电流表的内阻是Rg=200 Ω，满刻度电流值是Ig=500 μA，现欲把这电流表改装成量程为1.0 V的电压表，正确的方法是
A．应串联一个0.1 Ω的电阻
B．应并联一个0.1 Ω的电阻
C．应串联一个1 800 Ω的电阻
D．应并联一个1 800 Ω的电阻
6．（2019·山东省济宁市衡水中学微山分校第二学期期末）如图所示的电路，将两个相同的电流表分别改装成A1（0~3 A）和A2（0~0.6 A）的电流表，把两个电流表并联接入电路中测量电流强度，则下列说法正确的是
A．A2的指针还没半偏时，A1的指针已经半偏
B．A1的指针还没半偏时，A2的指针已经半偏
C．A1的读数为1A时，A2的读数为0.6A
D．A1的读数为1A时，干路的电流I为1.2A
7．如图所示，图线①②③分别表示导体ABC的伏安特性曲线，其中导体B为一非线性电阻，它们的电阻分别为、、，则下列说法正确的是
A．导体A的电阻大于导体C电阻
B．导体B电阻随电压增加而变大
C．当它们串联接在电压恒为6 V直流电源两端时，流过三导体的电流均为1 A
D．当它们串联接在电压恒为6 V直流电源两端时，它们的电阻之比::=1:2:3
8．（2019·江苏省苏州市新区一中高二期末复习）关于将电流表G改装成大量程的电压表与安培表，正确的说法是
A．将电流表G改装成电压表，要并联一个较大的电阻
B．将电流表G改装成电压表，要串联一个较小的电阻
C．将电流表G改装成安培表，要并联一个较小的电阻
D．将电流表G改装成安培表，要串联一个较大的电阻
能力提升
9．如图所示，三个电阻R1、R2、R3，按如图所示连接，已知R1>R2>R3，则哪两点间的电阻最小
A．A与B两点间
B．A与C两点间
C．B与C两点间
D．无法判断
10．（2019·河南省洛阳市高二期末质量检测）用两只完全相同的电流表分别改装成一只电流表和一只电压表。将它们串联起来接入电路中，如图所示，接通电路后，下列判断正确的是
A．两只电表的指针都不偏转
B．两只电表的指针偏转角相同
C．电流表指针的偏转角小于电压表指针的偏转角
D．电流表指针的偏转角大于电压表指针的偏转角
11．小明去实验室取定值电阻两只R1=10 Ω，R2=30 Ω，电压表一个，练习使用电压表测电压。电路连接如下图，电源输出电压U=12.0 V不变。小明先用电压表与R1并联，电压表示数为U1，再用电压表与R2并联，电压表示数为U2，则下列说法正确的是
A．U1一定大于3.0 V
B．U2一定小于9.0 V
C．U1与U2之和小于12 V
D．U1与U2之比一定不等于1:3
12．（2019·云南省玉溪市江川县高二期末考试）如图所示电路中，电源内阻r=R1=R2=R3。开关K接通后流过R1的电流是S接通前的
A． B． C． D．
13．一个T形电路如图所示，电路中的电阻R1=30 Ω，R2=R3=20 Ω，另有一测试电源，所提供电压恒为10 V，以下说法正确的是
A．若将cd端短路，ab之间的等效电阻是50 Ω
B．若将ab端短路，cd之间的等效电阻是40 Ω
C．当ab两端接上测试电源时，cd两端的电压为4 V
D．当cd两端接通测试电源时，ab两端的电压为6 V
14．（2019·云南省中央民族大附属中学芒市国际学校高二期末考试）有一毫伏表，它的内阻是100 ，量程为0.2 V，现要将它改装成量程为10 A的电流表，则毫伏表应
A．并联一个0.02 的电阻
B．并联一个0.8 的电阻
C．串联一个50 的电阻
D．串联一个4 900 的电阻
真题练习
15．（北京卷）如图所示，其中电流表A的量程为0.6 A，表盘均匀划分为30个小格，每一小格表示0.02 A；的阻值等于电流表内阻的；的阻值等于电流表内阻的2倍。若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是
A．将接线柱1、2接入电路时，每一小格表示0.04 A
B．将接线柱1、2接入电路时，每一小格表示0.02 A
C．将接线柱1、3接入电路时，每一小格表示0.06 A
D．将接线柱1、3接入电路时，每一小格表示0.01 A
参考答案
【名师点睛】本题考查串并联电路中电阻的计算，要注意明确两相等的电阻并联后，总电阻是一个电阻的一半。
4．B【解析】两伏特表串联，流过两伏特表表头的电流相等，两伏特表指针偏转角度相等，由于流过伏特表的电流相等而它们的内阻不同，则两伏特表两端电压不同，电压表读数不同，故B正确，AC错误；因是串联关系，电流大小一样，两表的示数与内阻成正比，即两表读数之比等于两伏特表内阻之比，故D错误。
【名师点睛】本题考查的是电压表的改装原理，电压表的内部电路为表头与分压电阻串联，相当于大电阻，符合欧姆定律。
5．C【解析】改装成电压表要串联电阻分压，串联电阻阻值，则C正确，故选C。
【名师点睛】电流表串联电阻起分压作用为电压表，电流表串联电阻为总电阻减去电流表的内阻。总电阻等于量程除以满偏电流。
6．D【解析】电流表是由小量程的电流表并联一个电阻改装而成，两电流表并联，两电流表两端电压相等，流过两表头的电流相等，所以A1的指针半偏时，A2的指针也半偏，故AB错误。两电流表量程之比为5:1，两电流表的内阻之比为1:5，则通过电流表的电流之比为5:1。A1的读数为1A时，A2的读数为0.2A，干路中的电流为1.2A，故C错误，D正确。
【名师点睛】本题要对于安培表的内部结构要了解：小量程电流表（表头）与分流电阻并联而成。指针偏转角度取决于流过表头的电流大小。
7．CD【解析】根据可知，直线的斜率的倒数等于电阻，故导体A的电阻小于导体C电阻，选项A错误；导体B电阻随电压增加而变小，选项B错误；当它们串联接在电压恒为6 V直流电源两端时，由图线可知，三个电阻的电流相等，电压之和等于6 V，由图线可知，三个电阻两端的电压分别为1 V、2 V、3 V，流过三导体的电流均为1 A，此时它们的电阻之比等于电压之比，即R1:R2:R3=1:2:3，选项CD正确。故选CD。
8．C【解析】把小量程的电流表G改装成大量程的电压表，需要串联一个大的分压电阻，AB错误；把小量程电流表G改装成大量程电流表，需要并联一个阻值较小的分流电阻，C正确，D错误。
9．B【解析】A、B间的电阻： ①，A、C间的电阻： ②，B、C间的电阻： ③据R1>R2>R3，三个表达式中分子R3(R1+R2)最小，则A、C间的电阻最小，故B正确。
10．C【解析】电流表改装成电压表是串联较大的分压电阻；电流表改装成大量程电流表是并联较小的分流电阻；两表串联后，通过电流表的总电流与电压表的电流相等，由于电流表改装成大量程电流表是并联较小的分流电阻，所以大部分电流通过了分流电阻，通过表头的电流很小，电流表指针的偏转角小于电压表指针的偏转角，故A、B、D错误，C正确。
【点睛】电流表改装成电压表是串联较大的分压电阻；电流表改装成大量程电流表是并联较小的分流电阻；将电压表和电流表串联，分析通过表头的电流关系，判断指针偏转角度的大小。
【名师点睛】做本题的关键是知道并联电压表后并联部分电阻变小，串联电路中电阻两端的电压和电阻成正比，不接电压表时，串联，电压之比等于电阻之比，求出此时两端的电压，并联电压表后并联部分电阻变小，再根据串并联电路的特点即可分析求解。
12．A【解析】设电源电动势为E，，K接通前流过R1的电流为；K接通后流过的电流，所以，A正确。
电阻两端的电压，为，故D错误。
【名师点睛】对于电路问题，首先要明确电路的结构，并能正确应用串并联电路的规律进行分析，必要时应进行电路的简化。
14．A【解析】电表的满偏电流为：，把它改装成量程为10A的电流表需要并联一个分流电阻，并联电阻阻值为： ，故选A。
15．C【解析】当接线柱1、2接入电路时，电阻与电流表内阻并联后等效阻值为电流表电阻的，由于电流表的满偏电压为定值，故量程扩大为原来的3倍，则每小格变为0.02×3=0.06 A，选项AB均错误。当接线柱1、3接入电路时，电阻与电流表内阻并联后再和电阻串联，但串联的电阻对于电流表量程无影响，故每一小格仍为0.06 A，选项C正确，选项D错误。
【规律总结】电压表的改装：串联大电阻分压，，。电流表的改装：并联小电阻分流，，。
