课件16张PPT。制作：袁国庆内容：第三节，第一课时，地图的三要素，比例尺，方向，图例和注记。地图的三要素高山不见一寸土，
平地不见半亩田，
五湖四海没有水，
世界各国在眼前。
答案: 容纳千山万水，
胸怀五湖四海，
藏下中外各城，
浑身绚丽多彩。

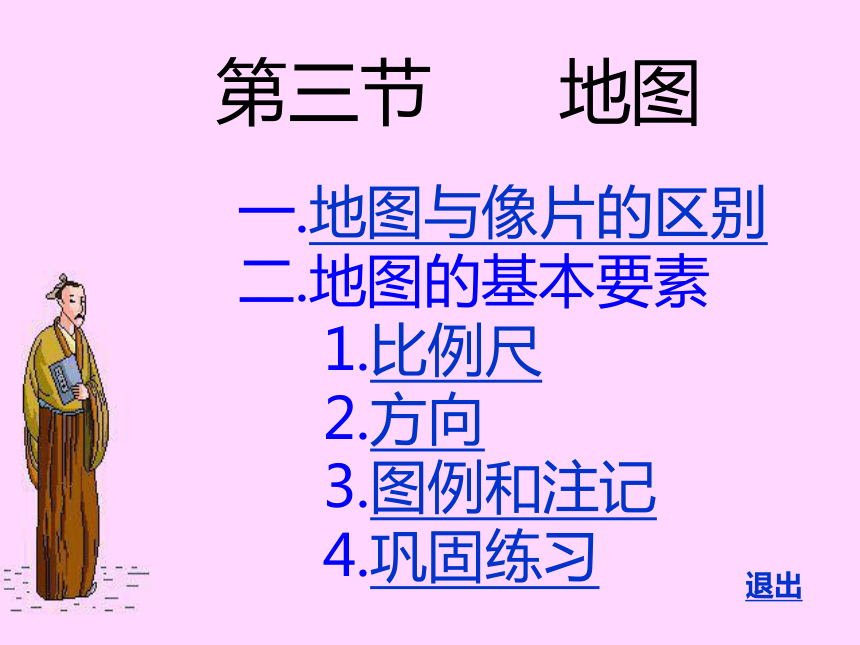

答案:地图第三节 地图一.地图与像片的区别
二.地图的基本要素
1.比例尺
2.方向
3.图例和注记

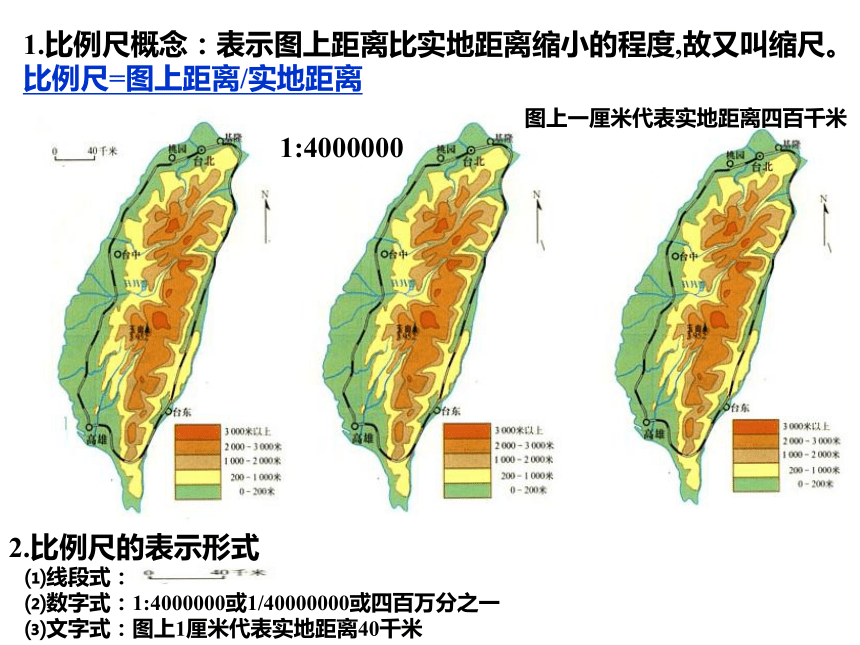

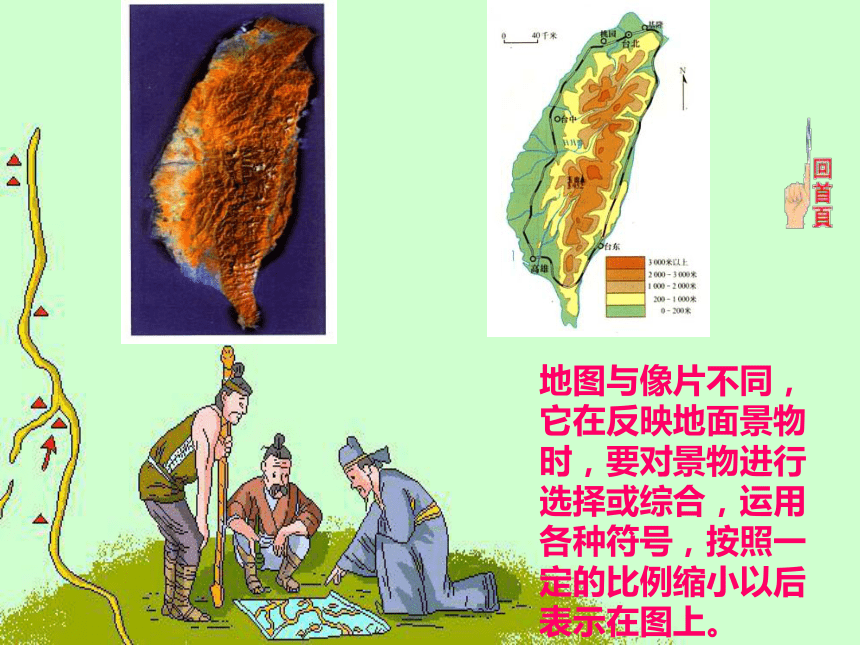

4.巩固练习退出地图与像片不同，它在反映地面景物时，要对景物进行选择或综合，运用各种符号，按照一定的比例缩小以后表示在图上。1.比例尺概念：表示图上距离比实地距离缩小的程度,故又叫缩尺。
比例尺=图上距离/实地距离2.比例尺的表示形式
⑴线段式：
⑵数字式：1:4000000或1/40000000或四百万分之一

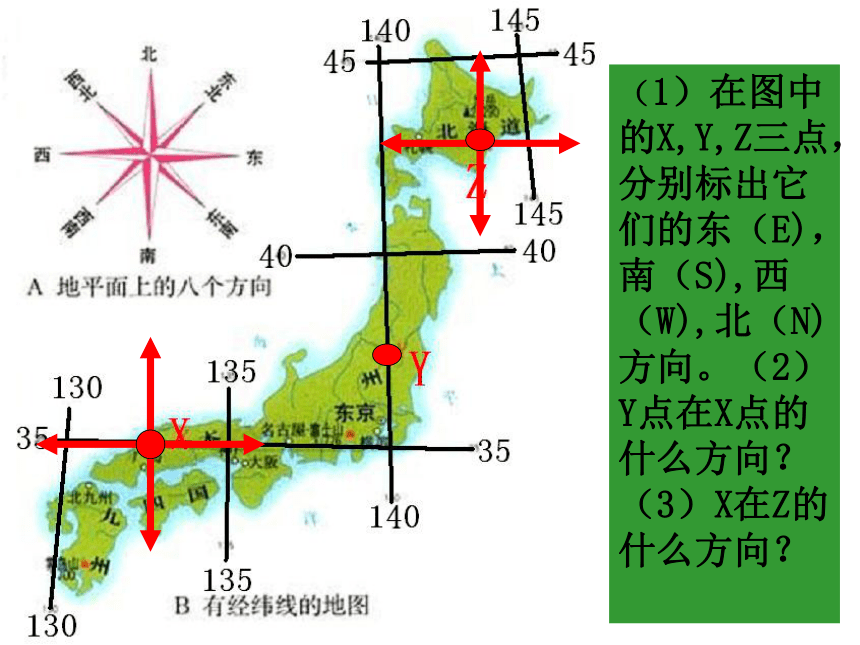

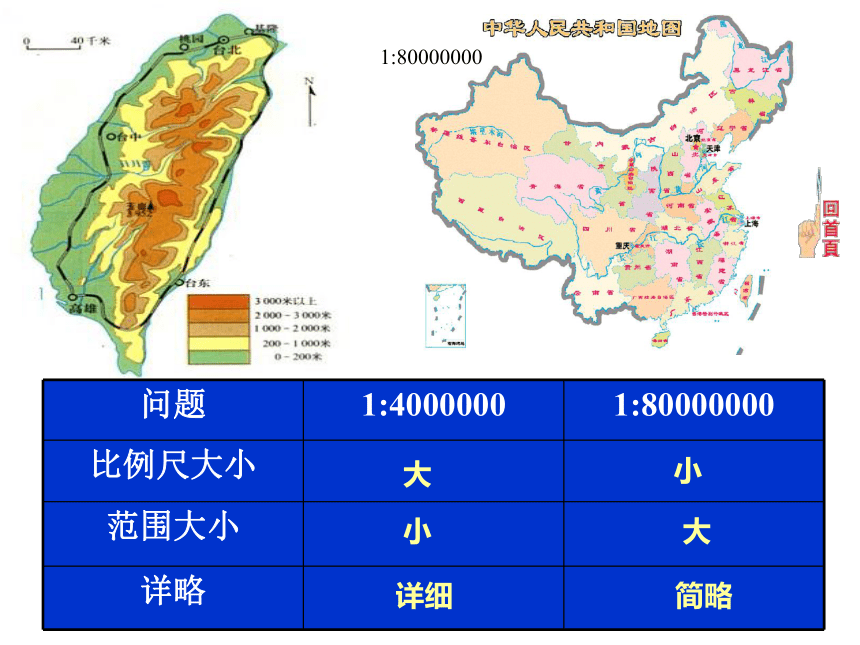

⑶文字式：图上1厘米代表实地距离40千米大小小大详细简略（1）在图中 的X,Y,Z三点，分别标出它们的东（E)，南（S),西（W),北（N)方向。（2）Y点在X点的什么方向？
（3）X在Z的什么方向？1.A点位于E点的----------方向，B点位于E点的--------方向，
F点在C点--------方向，F点在D点的------方向
2. A点位于B点的----------方向，B点位于A点的--------方向，
C点在D点--------方向，D点在C点的------方向正北正东正南正西西北东南西北东南北（1）图中的A点在B点的什么方向？
（2）C点在A点的什么方向？
ABC科技园区在学校的什么方向，农业实验区在科技园区的什么方向，学校在火车站的什么方向，火车站在科技园区的什么方向？“上北下南左西右东”在地图或地球仪上判别方向可以根据以下三种方法：
1.经纬网定向法。(纬线指 示东西，经线指示南北）
2.指向标定向法。（一般指向北）
3. 一般定向法。（上北下南左西右东）总 结图 例 1.地图的基本要素是指＿＿＿＿，＿＿＿，＿＿＿和＿＿＿。
2.地图上辨别方向有三种方法＿＿＿＿＿，＿＿＿＿＿，＿＿＿＿。
3.地图的基本要素中，表示图上距离与实地距离缩小程度的是
A比例尺 B方向 C图例 D注记
4.图上1厘米代表实地距离500千米的比例尺是
A1:500 B1:50000 C1:500000 D1:50000000
5.石家庄到沧州的实地距离约为230千米，在1：10000000的地图上
两个城市之间的图上距离应为
A0.8厘米 B2.3厘米 C23厘米 D230厘米
6.有两艘海轮，甲位于北纬50度，西经160度；乙位于北纬30度，
西经130度；甲轮位于乙轮的
A东北方 B西北方
C东南方 D西南方 比例尺方向图例注记经纬网定向法 指向标定向法 一般定向法 ADBB谢谢大家！1.有一幅地图用2厘米代表实地距离80千米，求该地图的比例尺？解：
根据“比例尺=图上距离/实地距离”
2/8000000=1/40000002.见课本13页台湾岛地图，求算台北到台中的直线距离？解：
根据实地距离=图上距离/比例尺
2.7÷1/4000000＝2.7×4000000
=1080000厘米
