课件33张PPT。第二节测量电阻提问 如果有一个阻值模糊不清的电阻，我们有什么办法通过实验测出他的阻值呢？ 到目前所学的电学知识为止，我们学了哪些物理量？电流电压电阻哪些可以直接测量？哪些不能？有办法测量吗？电流表电压表温故知新欧姆定律： 导体中的电流与导体两端的电压成正比，与导体的电阻成反比。将欧姆定律的公式加以变形： 由此可知，只要测出导体两端的电压和通过导体的电流，就可以测出导体电阻的大小了。用电压表测出用电流表测出

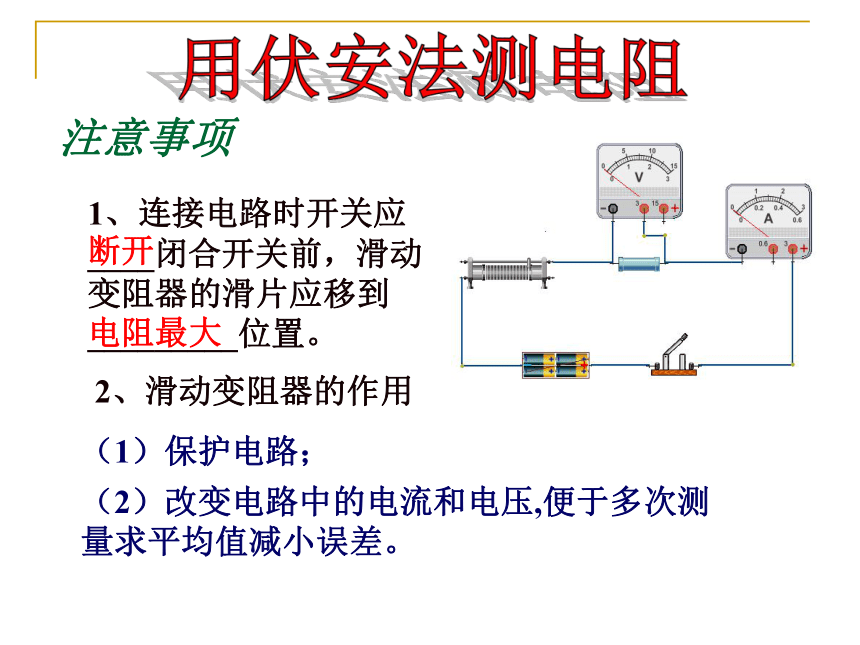

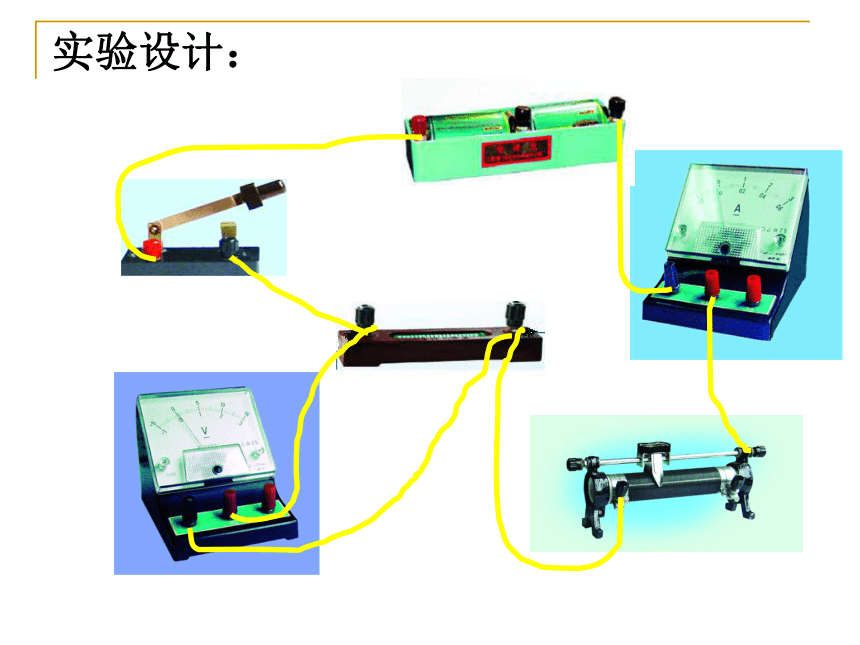

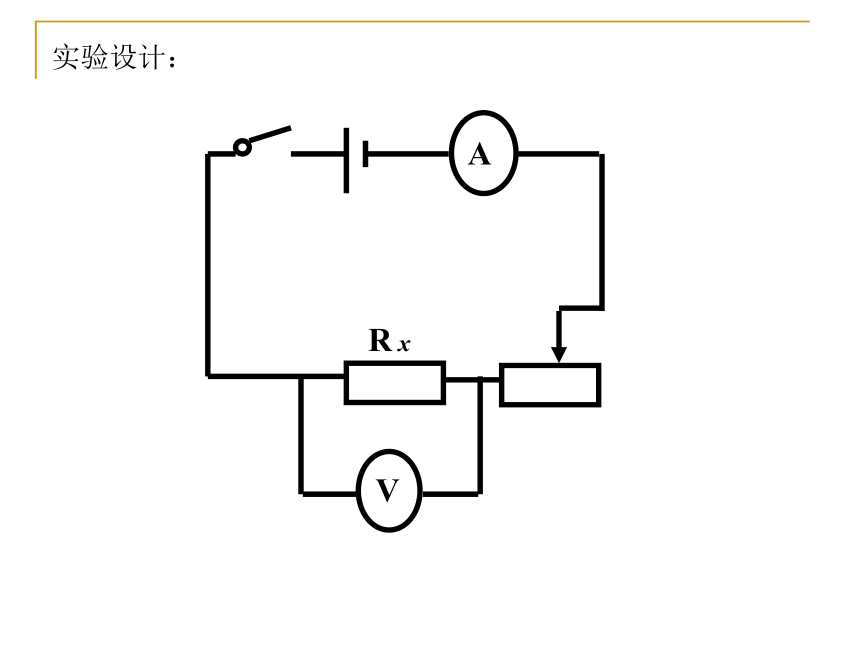

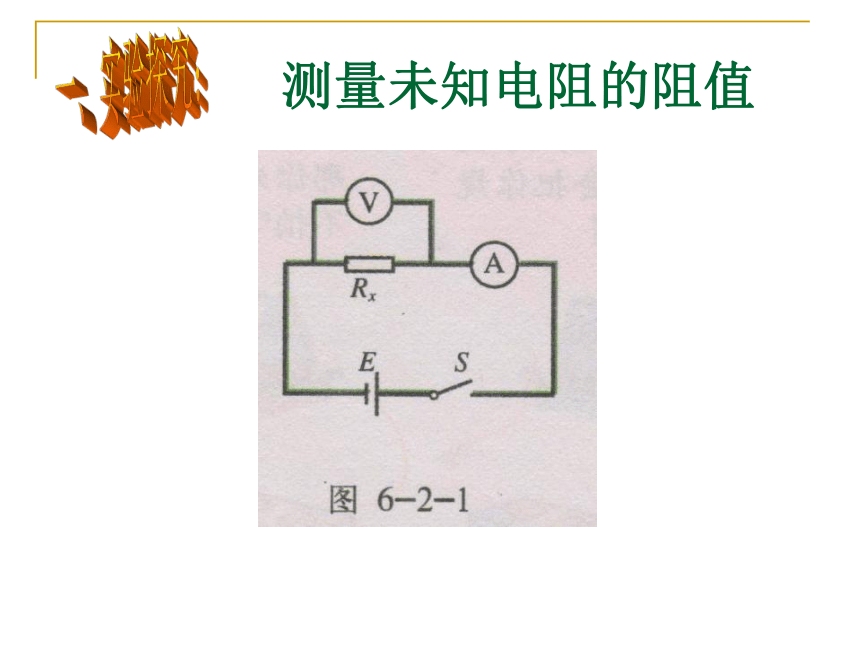

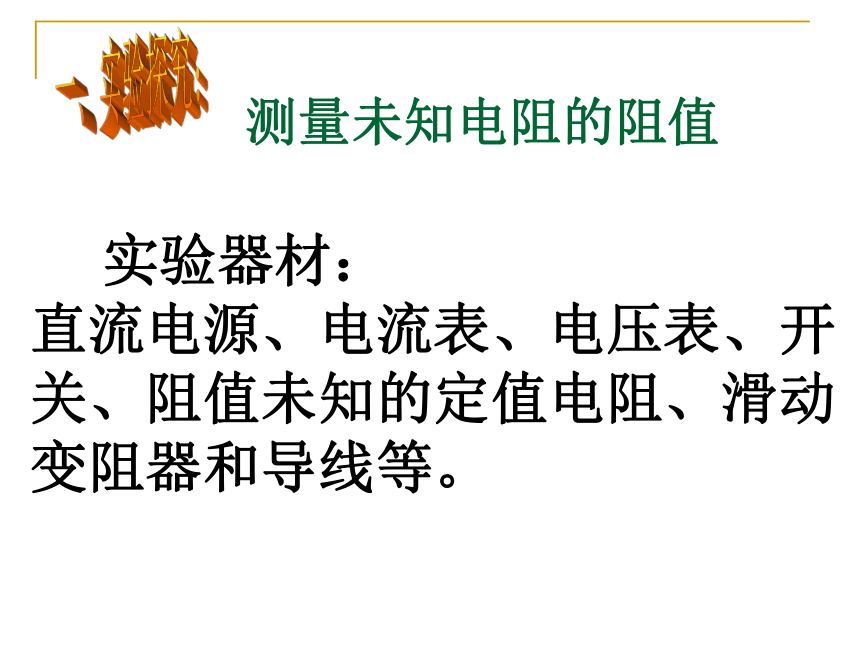

该式是用比值来定义导体的电阻的，是电阻的计算式,它为我们提供了一种测量电阻的方法，叫“伏安法”． 表示导体的电阻在数值上等于加在导体两端的电压与通过它的电流的比值．一、实验探究：测量未知电阻的阻值一、实验探究：测量未知电阻的阻值 实验器材： 直流电源、电流表、电压表、开关、阻值未知的定值电阻、滑动变阻器和导线等。实验设计： A V R x实验设计：实验设计：注意事项1、连接电路时开关应____闭合开关前，滑动变阻器的滑片应移到_________位置。断开电阻最大2、滑动变阻器的作用（2）改变电路中的电流和电压,便于多次测量求平均值减小误差。（1）保护电路；用伏安法测电阻比比谁答的又快又准1.电流表应怎样连接?
电流表与被测电阻串联 电流表与被测电阻并联
2. 电压表应怎样连接?
电压表与被测电阻串联 电压表与被测电阻并联√√ 5.滑动变阻器应当怎样连接?
与被测电阻串联并在开关闭合前将滑片滑到阻值最大的位置
与被测电阻串联并在开关闭合前将滑片滑到阻值最小的位置√ 3.电流表和电压表在连接时极性上有什么要求?
负进正出 正进负出√4.实验时电源电压是3V, 未知电阻5～10Ω滑动变阻器大约20Ω,那么电压表和电流表应选择?
电压表0～15V;电流表0～3A 电压表0～3V;电流表0～0.6A√A.B.A.B.A.B.A.B.A.B.实验步骤：1）断开开关，连接电路
2）接入电路的滑动变阻器调到最大
3）闭合开关，调节R，读取并记录几组电流表、电压表数据（U）
4）计算导体阻值 分析与论证：电阻是导体本身的性质，和导体中的电流及导体两端的电压无关实验数据实验记录表格实验次数项 目电阻的计算:R=R1+R2+R33实验数据记录 上表是某同学的实验记录,则被测电阻的阻值应为_________101010.710.2Ω 分析比较上面的实验数据，你还能得到什么结论？保持电阻不变时，电流和电压成正比。讨论：1、闭合开关，滑动变阻器是滑片向左滑动时，两表的示数怎样变化？滑动变阻器两端电压呢？2、某同学实验在发现发现闭合开关后，电流表的指针几乎不动，而电压表的指钟却有明显的偏转，则电路中发生故障的原因可能是什么？用伏安法测电阻讨论：用伏安法测电阻 研究小灯泡的电阻家庭实验室实验探究： 测量小灯泡工作时的电阻 实验原理： 欧姆定律I=U/R的变形公式R=U/I? 实验器材：? 电源、电压表、电流表、滑动变阻器、小灯泡、单刀开关各一个，导线若干实验电路图实验步骤：
1）断开开关，连接电路实验数据：2）接入电路的滑动变阻器调到最大3）闭合开关，调节R，读取并记录几组电流表、
电压表数据（U≤1.2U额）4）计算小灯泡阻值 现象：灯泡灯丝的电阻随电压升高而增大。 注意：
在做计算题时，灯泡电阻的变化可以忽略注意：
用不同温度下测得的灯丝的阻值，求平均值，这种方法不妥 小灯泡的灯丝由暗变亮的过程中，灯丝温度逐渐升高，电阻变大，不是测量误差。结论分析与讨论：讨论：用伏安法测电阻定值电阻灯丝电阻二、伏安法的应用1、器材：一个电压表、一个已知阻值为R0的定值电阻、待测电阻Rx、一个未知电压的电源、一个开关和导线若干（1）分析讨论（2）电路设计（3）实验步骤 分析方案1：电压表电压表1. 将R0、Rx串联接入电路，如图所示。步骤：2. 用电压表分别测出R0、Rx的电压分别为U0、Ux =数学表达式R0RXS甲乙1 、电压表接在位置甲读出电压表示数UX2 、电压表接在位置乙读出电压表示数U
2.断开开关，读出电压表示数为U0；步骤：数学表达式：1.闭合开关，读出电压表示数为U(电源电压）方案2：1．用电压表和电流表测电阻时，它的依据是_____；已知电压表和电流表示数如图所示，则电压表读数是_____，电流表读数是_____，被测电阻是_____。2．一个额定电压为3.8V的小灯泡，小明在1.2V下测出它的电阻，接着又将灯泡两端电压调到3．8V测出其电阻，小明发现后一次电阻比第一次大得多，这是因为( )
A．实验方法不对
B．实验误差
C．导体的电阻跟温度有关
D．实验错误
C3．一个20的电阻，接在由4节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表，电压表选的量程应为 ( )
A．0～0.6A，0～3V B．0～0.6A，0～15V
C．0～3 A，0～3 V D．0～3 A，0～15 V4．某同学按下图所示电路连好实验器材后，闭合开关，灯泡正常发光，但电压表指针不动，这可能是 ( )
A．电流表烧坏，电路开路
B．电流表完好，与电流表相连的导线断了
C．电压表接线柱处导线断路 BC再 见
