人教版初中物理九年级第十五章章末检测（含答案）

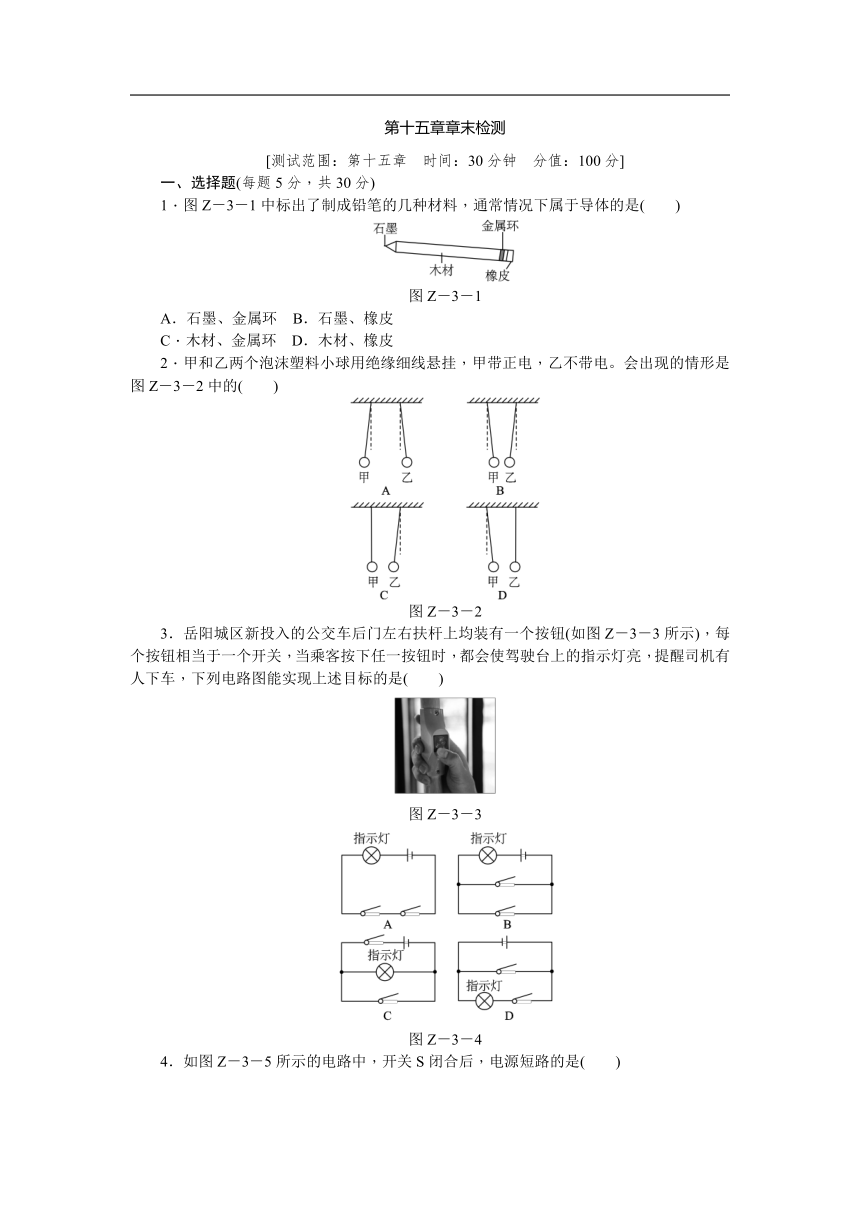

第十五章章末检测
[测试范围：第十五章　时间：30分钟　分值：100分]
一、选择题(每题5分，共30分)
1．图Z－3－1中标出了制成铅笔的几种材料，通常情况下属于导体的是(　　)
图Z－3－1
A．石墨、金属环 B．石墨、橡皮
C．木材、金属环 D．木材、橡皮
2．甲和乙两个泡沫塑料小球用绝缘细线悬挂，甲带正电，乙不带电。会出现的情形是图Z－3－2中的(　　)
图Z－3－2
3．岳阳城区新投入的公交车后门左右扶杆上均装有一个按钮(如图Z－3－3所示)，每个按钮相当于一个开关，当乘客按下任一按钮时，都会使驾驶台上的指示灯亮，提醒司机有人下车，下列电路图能实现上述目标的是(　　)
图Z－3－3
图Z－3－4

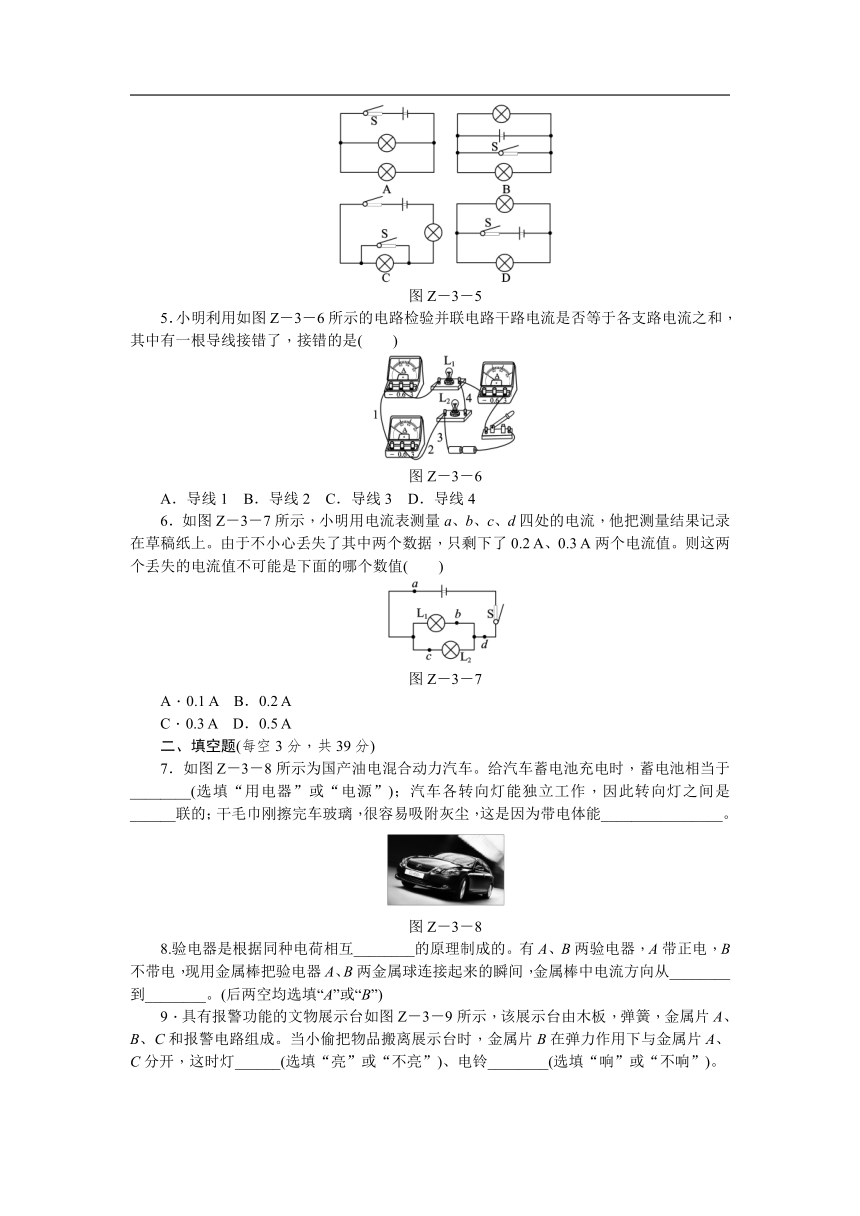

4．如图Z－3－5所示的电路中，开关S闭合后，电源短路的是(　　)
图Z－3－5
5．小明利用如图Z－3－6所示的电路检验并联电路干路电流是否等于各支路电流之和，其中有一根导线接错了，接错的是(　　)
图Z－3－6
A．导线1 B．导线2 C．导线3 D．导线4
6．如图Z－3－7所示，小明用电流表测量a、b、c、d四处的电流，他把测量结果记录在草稿纸上。由于不小心丢失了其中两个数据，只剩下了0.2 A、0.3 A两个电流值。则这两个丢失的电流值不可能是下面的哪个数值(　　)
图Z－3－7
A．0.1 A B．0.2 A
C．0.3 A D．0.5 A
二、填空题(每空3分，共39分)
7．如图Z－3－8所示为国产油电混合动力汽车。给汽车蓄电池充电时，蓄电池相当于________(选填“用电器”或“电源”)；汽车各转向灯能独立工作，因此转向灯之间是______联的；干毛巾刚擦完车玻璃，很容易吸附灰尘，这是因为带电体能________________。
图Z－3－8
8.验电器是根据同种电荷相互________的原理制成的。有A、B两验电器，A带正电，B不带电，现用金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中电流方向从________到________。(后两空均选填“A”或“B”)
9．具有报警功能的文物展示台如图Z－3－9所示，该展示台由木板，弹簧，金属片A、B、C和报警电路组成。当小偷把物品搬离展示台时，金属片B在弹力作用下与金属片A、C分开，这时灯______(选填“亮”或“不亮”)、电铃________(选填“响”或“不响”)。
图Z－3－9
10．如图Z－3－10所示的实物电路中，闭合开关后，将会发生________现象。如果要使灯泡L1和L2串联，应该拆掉导线________(选填“a”或“b”)；如果要使灯泡L1和L2并联，应该把电源负极连接到________(选填“L1左端”或“L1右端”)接线柱上。
图Z－3－10
11．如图Z－3－11所示，已知电流表A1的读数为0.2 A，电流表A的读数为0.3 A，则通过灯L2的电流为________A，如果灯L2发生了短路，电流表________将可能被烧坏。
图Z－3－11
三、作图题(共11分)
12．(5分)请根据如图Z－3－12所示的实物图，在虚线框内画出对应的电路图。
图Z－3－12
13．(6分)“阳光动力2号”飞机上装有平衡警示电路，其中S为正对驾驶员的重力开关，金属片M可绕O点自由转动。当机翼水平时，M在a、b中间。当飞机严重左倾时，绿灯亮、电铃响；当飞机严重右倾时，红灯亮、电铃响。请完成电路连接。
图Z－3－13
四、实验探究题(共20分)
14．(8分)小明同学在使用电流表测量通过某一灯泡的电流时，闭合开关后，发现电流表的指针偏转到如图Z－3－14所示的位置，于是他立即断开开关。
图Z－3－14
(1)测量时产生这种现象的原因是_____________________________________。
(2)小明同学为了完成实验，下一步应该采取的措施是________________________________________________________________________。
15．(12分)某实验小组想探究并联电路电流的规律，晓丹同学猜想：并联电路中各支路电流相等。她设计了如图Z－3－15所示的电路，准备测量a、b、c三处的电流，并从实验室取来电流表3只、灯泡2个、开关1个、电池和导线若干进行实验。
图Z－3－15
(1)画好电路图后，晓丹同学开始连接实物电路，在连接电路过程中，开关应该是______的。
检查电路连接无误后，她开始实验，并读出电流表示数记录在表格中。
Ib/A
Ic/A
Ia/A
0.18
0.18
0.36
晓丹同学分析数据后得出结论：并联电路中各支路电流相等。
(2)晓丹得出错误的实验结论，主要原因是______________________________________。
(3)请你对接下来的实验提出改进措施(一条即可)：________________________________。

详解详析
1．A
2．B　[解析] 根据带电体具有吸引轻小物体的性质可知，甲、乙应相互吸引，B图正确。
3．B　[解析] 按下任何一个按钮，装在驾驶台上的指示灯都会亮，说明这两个开关互不影响，两开关是并联的，灯泡串联在干路中，由图示电路图可知，B正确。
4．B　[解析] 图B中断开开关，两只灯泡并联；闭合开关，电源短路。
5．C　[解析] 要探究并联电路的电流关系，应将两灯泡并联，三个电流表分别测量干路和支路电流，所以需通过改动L2与电源负极相连的导线，将电源负极与灯泡L2左接线柱相连的导线改接在左下电流表的负接线柱上，也就是说导线3接错了，故C正确。
6．B　[解析] 若0.3 A是干路中电流，则另一支路电流可能是0.1 A；若0.2 A、0.3 A都是支路电流，则干路电流为0.5 A；故没有可能是0.2 A。
7．用电器　并　吸引轻小物体
8．排斥　A　B
[解析] 带正电的A验电器缺少电子，不带电的B验电器既没有多余电子也不缺少电子。当用金属棒把两个验电器的金属球连接起来的瞬间，B验电器上的一部分电子将会转移到A验电器上，由于电流方向与自由电子定向移动的方向相反，所以金属棒中电流方向从A到B。
9．亮　响
[解析] 当小偷把物品搬离展示台时，金属片B在弹力作用下与金属片A、C分开，灯泡和电铃串联，此时灯亮、电铃响。
10．短路　a　L1左端
[解析] 闭合开关后，导线直接把电源的两极连接在一起，所以电路为短路；拆掉导线a后，两灯泡首尾顺次相连在电路中，为串联；要使两灯泡并联，应使电流在两灯泡右端分支，所以应将电源负极与灯L1左端连接。
11．0.1　A
[解析] 根据并联电路电流的特点可以求出通过L2的电流；若L2发生了短路，则电流表A将直接接在电源两端，很容易被烧坏，这是不允许的。
12．如图所示
13．如图所示
14．(1)电流表选择的量程太小了
(2)把电流表改接为0～3 A的量程
15．(1)断开
(2)选用相同规格的灯泡进行实验
(3)换用不同规格的灯泡进行实验
