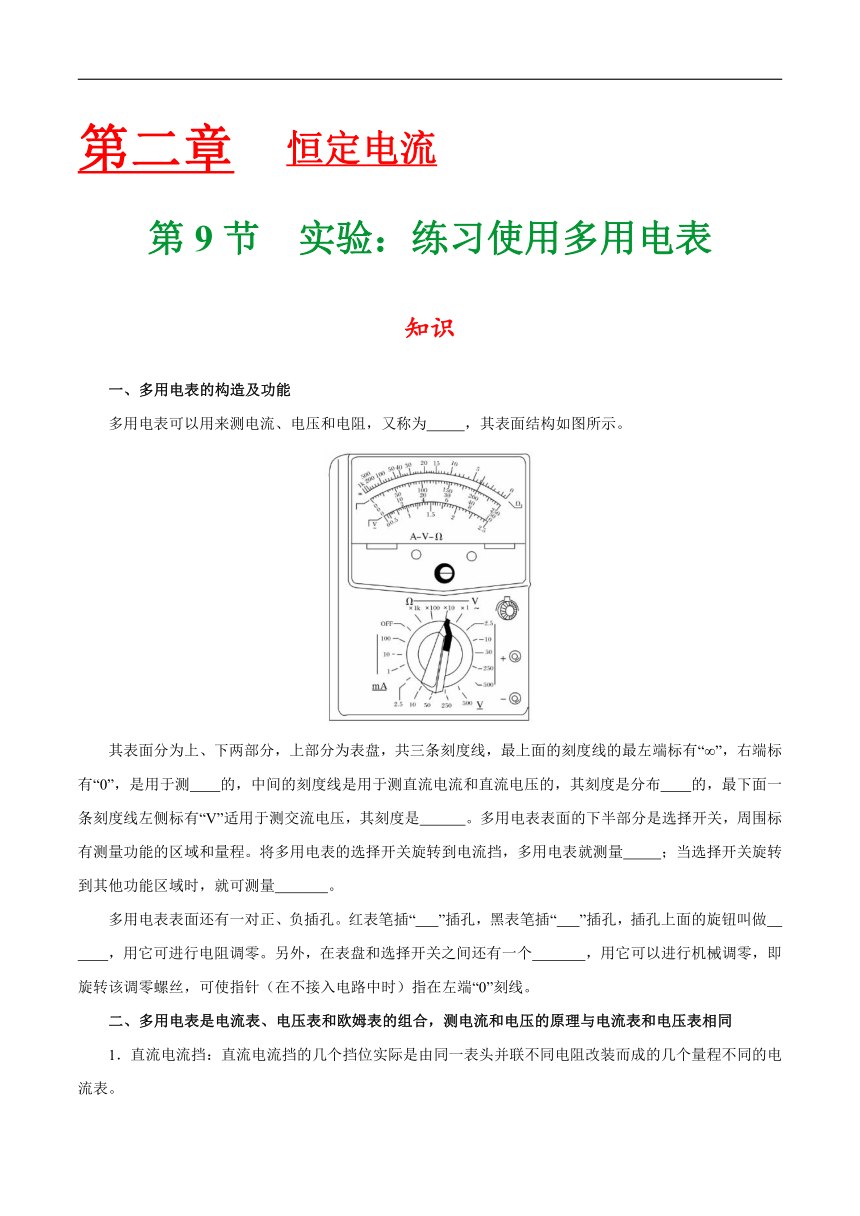

第二章 恒定电流
第9节 实验:练习使用多用电表
知识
一、多用电表的构造及功能
多用电表可以用来测电流、电压和电阻,又称为 ,其表面结构如图所示。
其表面分为上、下两部分,上部分为表盘,共三条刻度线,最上面的刻度线的最左端标有“∞”,右端标有“0”,是用于测 的,中间的刻度线是用于测直流电流和直流电压的,其刻度是分布 的,最下面一条刻度线左侧标有“V”适用于测交流电压,其刻度是 。多用电表表面的下半部分是选择开关,周围标有测量功能的区域和量程。将多用电表的选择开关旋转到电流挡,多用电表就测量 ;当选择开关旋转到其他功能区域时,就可测量 。
多用电表表面还有一对正、负插孔。红表笔插“ ”插孔,黑表笔插“ ”插孔,插孔上面的旋钮叫做 ,用它可进行电阻调零。另外,在表盘和选择开关之间还有一个 ,用它可以进行机械调零,即旋转该调零螺丝,可使指针(在不接入电路中时)指在左端“0”刻线。
二、多用电表是电流表、电压表和欧姆表的组合,测电流和电压的原理与电流表和电压表相同
1.直流电流挡:直流电流挡的几个挡位实际是由同一表头并联不同电阻改装而成的几个量程不同的电流表。
2.直流电压挡:直流电压挡的几个挡位实际是由同一表头串联不同电阻改装而成的几个量程不同的电压表。

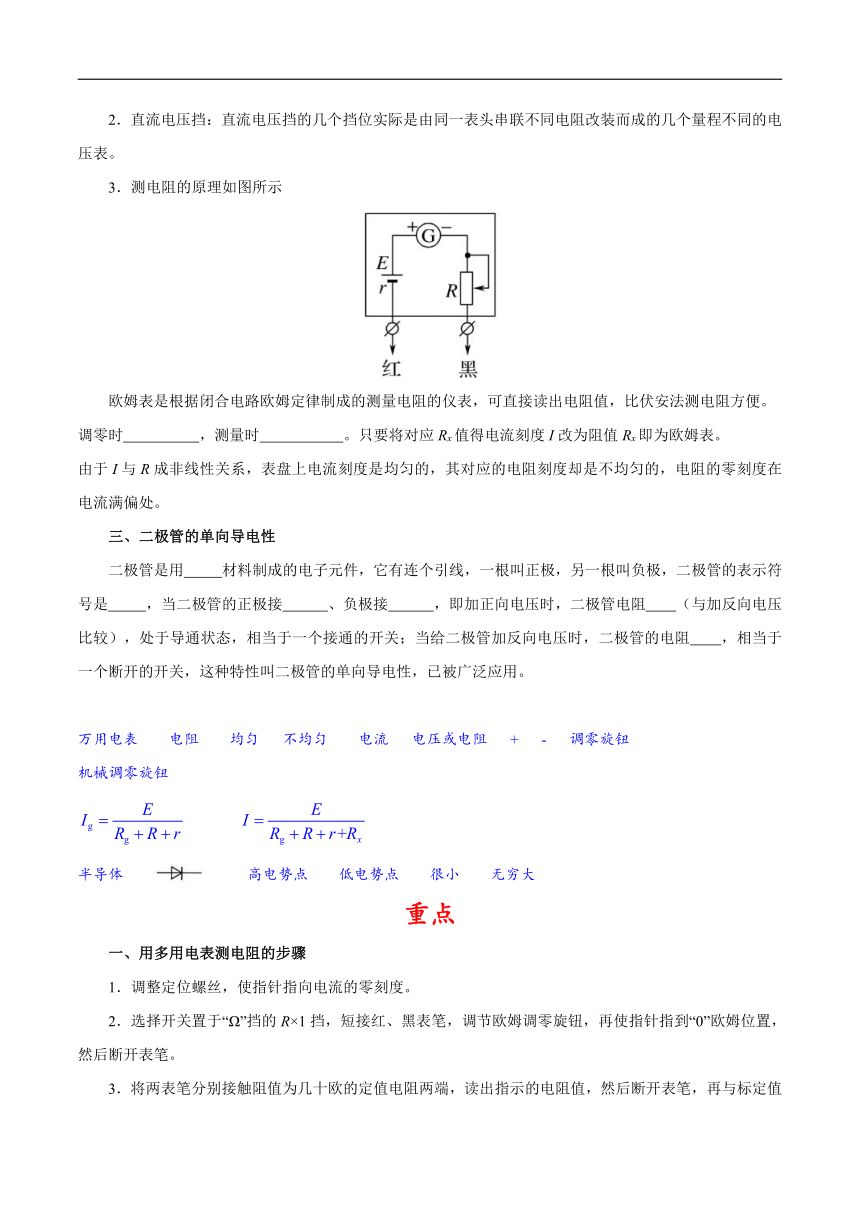

3.测电阻的原理如图所示
欧姆表是根据闭合电路欧姆定律制成的测量电阻的仪表,可直接读出电阻值,比伏安法测电阻方便。
调零时 ,测量时 。只要将对应Rx值得电流刻度I改为阻值Rx即为欧姆表。
由于I与R成非线性关系,表盘上电流刻度是均匀的,其对应的电阻刻度却是不均匀的,电阻的零刻度在电流满偏处。
三、二极管的单向导电性
二极管是用 材料制成的电子元件,它有连个引线,一根叫正极,另一根叫负极,二极管的表示符号是 ,当二极管的正极接 、负极接 ,即加正向电压时,二极管电阻 (与加反向电压比较),处于导通状态,相当于一个接通的开关;当给二极管加反向电压时,二极管的电阻 ,相当于一个断开的开关,这种特性叫二极管的单向导电性,已被广泛应用。
万用电表 电阻 均匀 不均匀 电流 电压或电阻 + - 调零旋钮
机械调零旋钮

半导体 高电势点 低电势点 很小 无穷大
重点
一、用多用电表测电阻的步骤
1.调整定位螺丝,使指针指向电流的零刻度。
2.选择开关置于“Ω”挡的R×1挡,短接红、黑表笔,调节欧姆调零旋钮,再使指针指到“0”欧姆位置,然后断开表笔。
3.将两表笔分别接触阻值为几十欧的定值电阻两端,读出指示的电阻值,然后断开表笔,再与标定值进行比较。
4.选择开关置于R×100挡,重新进行欧姆调零。
5.再将两表笔分别接触标定值为几十千欧的电阻两端,读出指示的电阻值,然后断开表笔,与标定值进行比较。
6.测量完毕,将选择开关置于交流电压最高挡或OFF挡。

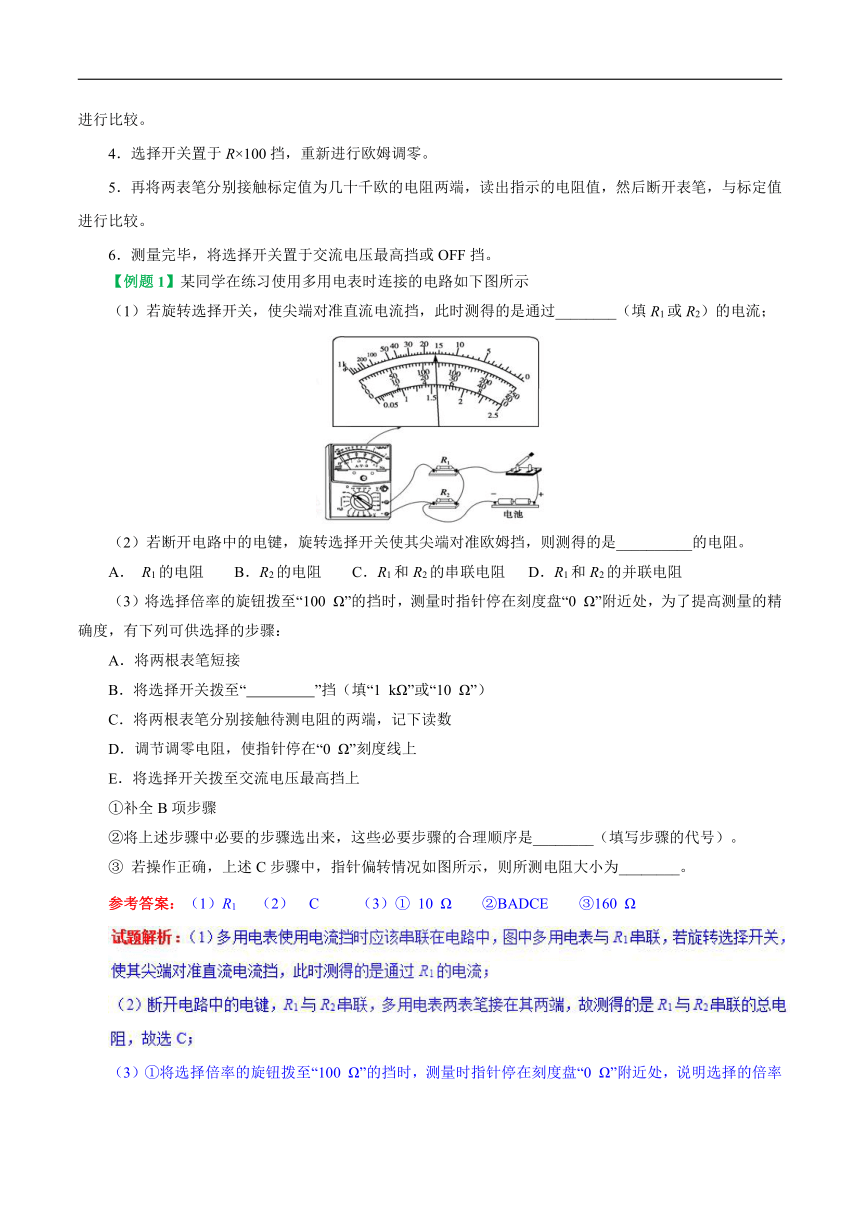

【例题1】某同学在练习使用多用电表时连接的电路如下图所示
(1)若旋转选择开关,使尖端对准直流电流挡,此时测得的是通过________(填R1或R2)的电流;
(2)若断开电路中的电键,旋转选择开关使其尖端对准欧姆挡,则测得的是__________的电阻。
A. R1的电阻 B.R2的电阻 C.R1和R2的串联电阻 D.R1和R2的并联电阻
(3)将选择倍率的旋钮拨至“100 Ω”的挡时,测量时指针停在刻度盘“0 Ω”附近处,为了提高测量的精确度,有下列可供选择的步骤:
A.将两根表笔短接
B.将选择开关拨至“ ”挡(填“1 kΩ”或“10 Ω”)
C.将两根表笔分别接触待测电阻的两端,记下读数
D.调节调零电阻,使指针停在“0 Ω”刻度线上
E.将选择开关拨至交流电压最高挡上
①补全B项步骤
②将上述步骤中必要的步骤选出来,这些必要步骤的合理顺序是________(填写步骤的代号)。
③ 若操作正确,上述C步骤中,指针偏转情况如图所示,则所测电阻大小为________。
参考答案:(1)R1 (2) C (3)① 10 Ω ②BADCE ③160 Ω
(3)①将选择倍率的旋钮拨至“100 Ω”的挡时,测量时指针停在刻度盘“0 Ω”附近处,说明选择的倍率太大,应换用小倍率的欧姆挡,将选择开关拨至“×10”挡;
②先换挡,再调零,后进行测量,故顺序为:BADCE;
③读数是:16×10 Ω=160 Ω。
归纳总结:
在使用多用电表时,首先根据要测量的物理量选择挡位开关,再根据所测物理量的大小选择量程;在用多用电表测电阻时,要选择合适的倍率,若选择的不合适,每次换挡都要重新进行欧姆调零,使指针指在中央刻度附近,读数是:示数乘倍率。

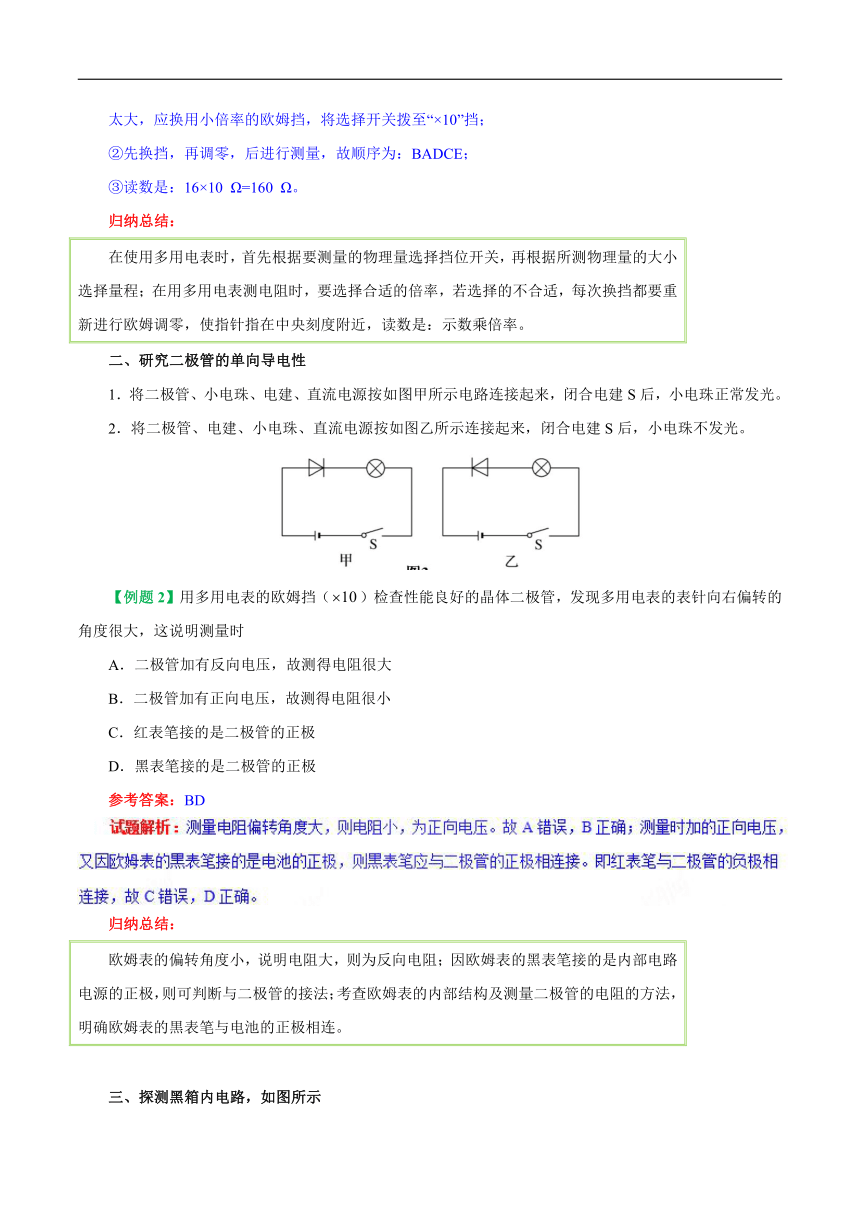

二、研究二极管的单向导电性
1.将二极管、小电珠、电建、直流电源按如图甲所示电路连接起来,闭合电建S后,小电珠正常发光。
2.将二极管、电建、小电珠、直流电源按如图乙所示连接起来,闭合电建S后,小电珠不发光。
【例题2】用多用电表的欧姆挡()检查性能良好的晶体二极管,发现多用电表的表针向右偏转的角度很大,这说明测量时
A.二极管加有反向电压,故测得电阻很大
B.二极管加有正向电压,故测得电阻很小
C.红表笔接的是二极管的正极
D.黑表笔接的是二极管的正极
参考答案:BD
归纳总结:
欧姆表的偏转角度小,说明电阻大,则为反向电阻;因欧姆表的黑表笔接的是内部电路电源的正极,则可判断与二极管的接法;考查欧姆表的内部结构及测量二极管的电阻的方法,明确欧姆表的?肀视氲绯氐恼??嗔??

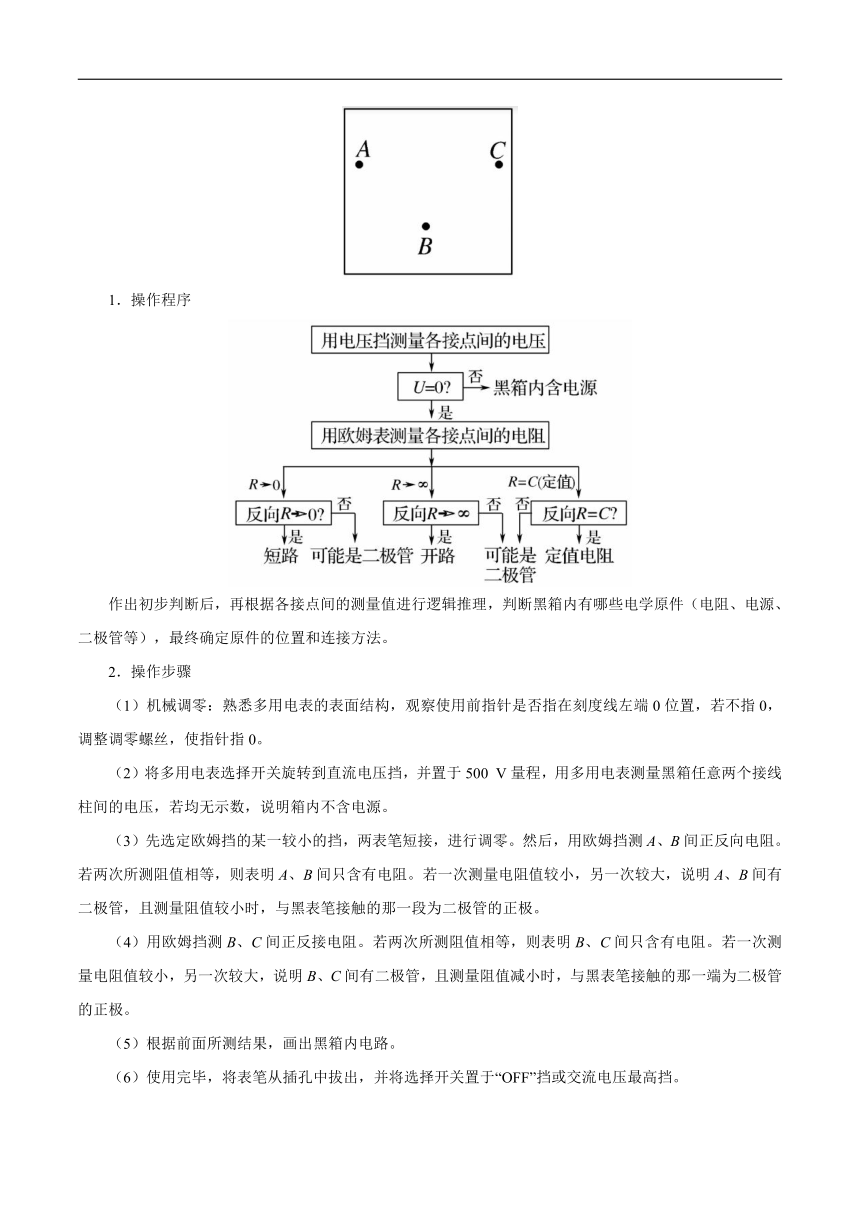

三、探测黑箱内电路,如图所示
1.操作程序
作出初步判断后,再根据各接点间的测量值进行逻辑推理,判断黑箱内有哪些电学原件(电阻、电源、二极管等),最终确定原件的位置和连接方法。
2.操作步骤
(1)机械调零:熟悉多用电表的表面结构,观察使用前指针是否指在刻度线左端0位置,若不指0,调整调零螺丝,使指针指0。
(2)将多用电表选择开关旋转到直流电压挡,并置于500 V量程,用多用电表测量黑箱任意两个接线柱间的电压,若均无示数,说明箱内不含电源。
(3)先选定欧姆挡的某一较小的挡,两表笔短接,进行调零。然后,用欧姆挡测A、B间正反向电阻。若两次所测阻值相等,则表明A、B间只含有电阻。若一次测量电阻值较小,另一次较大,说明A、B间有二极管,且测量阻值较小时,与黑表笔接触的那一段为二极管的正极。
(4)用欧姆挡测B、C间正反接电阻。若两次所测阻值相等,则表明B、C间只含有电阻。若一次测量电阻值较小,另一次较大,说明B、C间有二极管,且测量阻值减小时,与黑表笔接触的那一端为二极管的正极。
(5)根据前面所测结果,画出黑箱内电路。
(6)使用完毕,将表笔从插孔中拔出,并将选择开关置于“OFF”挡或交流电压最高挡。
特别提醒:
机械调零第一步,断开表笔调螺母。指针指向∞时,根据阻值来选挡。短接表笔指零欧姆,测时双手勿触阻。中值附近去读数,测量阻值高精度。勿忘得数乘倍率,用完拨回“OFF”。
【例题3】(2019·四川省南充市高三第三次诊断考试)在物理课外活动中, 某位同学制作了一个简单的多用电表, 图甲为电表的电路原理图。已知选用的电流表内阻Rg=10 Ω满偏电流Ig=10 mA,定值电阻R2=240 Ω。该多用电表表盘如图乙所示,下排刻度均匀,C为上排刻度线的中间刻度,为考查大家对多用电表的理解,上排刻度线对应数值没有标出。
(1)当选择开关接3时,电表为__________(选填“欧姆表”“电压表”或“电流表”),量程为__________。
(2)为了测该多用电表欧姆挡的内电阻和表内电源的电动势,该同学在实验室找到了一个电阻箱,设计了如下实验:
①将选择开关接2,红黑表笔短接,调节R1的阻值使电表指针满偏;
②将多用电表红黑表笔与电阻箱相连,调节电阻箱使多用电表指针指在C处,此时电阻箱如图丙所示;
③计算得到多用电表内电池的电动势为______V。
(3)调零后将电表红黑表笔与某一待测电阻相连,若指针指在图乙所示位置, 则待测电阻的阻值为______Ω
(4)该简单欧姆表使用一段时间后, 电池的电动势下降到1 V、内阻变大,但此表仍能调零,用此表某次测得待测电阻R值为180 Ω,该电阻真实值为________Ω。
参考答案:(1)电压表 0~2.5 V或2.5 V (2)1.5 (3)100 (4)120
(3)调零后将电表红黑表笔与某一待测电阻相连, 若指针指在图乙所示位置,通过电流表的电流I=0.006 A,电阻
(4)当测量值为180 Ω时,对应的电流为;电池用旧后:,,解得R真=120 Ω。
四、注意事项
1.为了提高测量的精度,在选择量程范围时,应尽可能使表针指示在满刻度的20%~80%弧长范围内,表针越靠近刻度线的中点(即满刻度的1/2),测量的准确度越高。例如,测量1 kΩ左右的电阻,应选择×100挡(这时表针指在刻度线的中间位置),而不应选择×10或×1k挡(这时表针的指示远离中间位置)。
2.每次变换电阻的挡位以后,都要重调欧姆零点,否则测量结果不准确。如果旋动“调零旋钮”已无法使指针到达“0”位,则说明表内电池电压不足,应打开电表背面的电池盒盖板,换上同规格的新电池(注意电池的极性)。
3.测量电路中的电阻时,应先切断电源。如果待测电阻有并联支路存在,必须将待测电阻的一端脱开,然后再对它测量,否则电表的读数不是待测电阻的阻值,而是各个支路电阻并联后的总阻值。如果电路中有大电容存在,必须先将电容器放电完毕以后,才能进行测量。
4.检查晶体管时,必须使用“×100”或“×1k”挡。不能使用“×1”或“×10 k”挡,因为前者电流太大(100 mA左右),后者电压太高(9 V),都可能损坏晶体管。
5.使用欧姆挡检查整流元件(晶体二极管)的正负极性时,必须注意:多用电表内电池的“+”极是与黑表笔(即表面的“-”插孔)相连的。因此电流是从黑表笔流出,经外接元件后再回到红表笔去。如果忽视这一点,会引起判断上的错误。
6.使用欧姆挡的间歇中,不要让两表笔短路,以免损耗电池。表针长时间偏转,对电表的保养也不利。
7.测电阻时,待测电阻要与电源以及其他电阻断开,且不能用手接触表笔。
8.用多用电表测黑箱时,一定要先用电压挡判断其内部有无电源,确认无电源后才能使用欧姆挡测量。
9.使用完毕,将表笔从插孔中拔出,并将选择开关置于“OFF”挡或交流电压最高挡。
五、误差分析
测量值偏大其主要原因可能就是表笔与电阻两端接触不紧而引入接触电阻,或者在连续测量过程中,表笔接触时间过长,引起电表内电动势下降,内阻增加。如果测量值偏小,则可能是人体电阻并入造成。欧姆表的刻度是按照标准电池标出,当电池用旧了,电动势和内阻均发生变化,由此引起测量误差。
基础训练
1.某同学用多用电表的欧姆挡的“×10 Ω”挡测量一个电阻的阻值,发现表的指针偏转角度很小,如图所示,为了准确测定该电阻的阻值,正确的做法是
A.应把选择开关换到“×100 Ω”挡,重新进行欧姆调零后再测量
B.应把选择开关换到“×100 Ω”挡,不用再进行欧姆调零就直接测量
C.应把选择开关换到“×1 Ω”挡,重新进行欧姆调零后再测量
D.应把选择开关换到“×1 Ω”挡,不用再进行欧姆调零就直接测量
2.(2019·黑龙江省大庆中学高二期末考试)关于多用电表及其使用,下列说法正确的是
A.电流、电压及电阻挡的刻度都是均匀的
B.测电压时,其红表笔接高电势处
C.测电路中某个电阻的阻值时,一定要将该电阻与其它元件断开
D.选择欧姆挡×10挡并调零后,将两表笔与待测电阻相连,发现电表指针偏转角度太大,则应换用×1挡,调零后再测
3.(2019·山东省济南第一中学高二学考模拟)用多用电表的欧姆挡测电阻时,下列说法中正确的是
A.多用电表的指针指向“0 Ω”时,说明通过电流表的电流达到满偏电流
B.测电阻前,把选择开关置于相应的欧姆挡,将两表笔直接接触,调整欧姆调零旋钮使指针指向“0 Ω”
C.用欧姆表“×100”挡测电阻时,若指针在“0 Ω”附近,应换用“×1k”挡
D.测量前,待测电阻必须与其它元件和电源断开
4.(2019·黑龙江省伊春市第二中学高二期中考试)欧姆调零后,用“×10”挡测量一个电阻的阻值,发现表针偏转角度极小,正确的判断和做法是
A.为了测量得更准确,应直接用“×10”挡测量
B.为了测量得更准确,应换挡重新测量,但不需要重新进行欧姆调零
C.为了把电阻值测得更准一些,应换用“×1”挡重新测量
D.为了把电阻值测得更准一些,应换用“×100”挡重新测量
5.某同学用多用电表欧姆挡测量电阻,他选择了×10 Ω倍率,并用正确的操作方法测量时,发现多用电表指针偏转角度如图。为了得到更准确的数据,他应该旋转选择开关至欧姆 挡(填“×1 Ω”或 “×100 Ω”);旋转到合适挡位后,该同学测量该电阻的阻值时,先用大拇指和食指紧捏红黑表笔进行欧姆调零(如图乙中a所示),然后垫在两根食指上用两表笔接触待测电阻的两端的引脚(如图乙b所示),这两步操作是否合理?
A.只有a不合理 B.只有b不合理
C.都不合理 D.都合理
(a) (b)
图甲 图乙
6.(2019·高考倒计时第八天物理必练题型)在练习使用多用电表的实验中
(1)某同学使用多用电表的欧姆挡粗略测量一定值电阻的阻值Rx,先把选择开关旋到“×10”挡位,测量时指针偏转如图所示。
以下是接下来的测量过程:
a.将两表笔短接,调节欧姆挡调零旋钮,使指针对准刻度盘上欧姆挡的零刻度,然后断开两表笔
b.旋转选择开关至交流电压最大量程处(或“OFF”挡),并拔出两表笔
c.将选择开关旋到“×1”挡
d.将选择开关旋到“×100”挡
e.将选择开关旋到“×1k ”挡
f.将两表笔分别连接到被测电阻的两端,读出阻值Rx,断开两表笔
以上实验步骤中的正确顺序是____________
(2)重新测量后,指针位于如图所示位置,被测电阻的测量值为__________Ω。
(3)为了较精确地测量另一定值电阻的阻值Ry,采用如图所示的电路。电源电压U恒定,电阻箱接入电路的阻值可调且能直接读出。
用多用电表测电路中的电流,则与a点相连的是多用电表的__________(选填“红”或“黑”)表笔。
闭合电键,多次改变电阻箱阻值R,记录相应的R和多用电表读数I,得到的关系如下图所示。不计此时多用电表的内阻。则Ry=__________Ω,电源电压U=__________V。
7.某物理兴趣小组在练习使用多用电表的实验中,设计如图(a)所示的电路。回答下列问题:
(1)将多用电表挡位调到电阻“×1k”挡,欧姆调零后将图(a)中多用电表的黑表笔和_______(选填“1”或“2”)端相连,红表笔连接另一端。
(2)将滑动变阻器的滑片调到适当位置,使多用电表的示数如图(b)所示,这时电压表(量程为5 V)的示数如图(c)所示。多用电表和电压表的读数分别为________kΩ和________V。
8.(2019·普通高等学校招生全国统一模拟考试)某同学发现手电筒不亮了,初步判断是小灯泡出现故障,准备使用如图甲所示的多用表检测小灯泡,电路图如图乙所示。
(1)若想使用如图甲所示的多用电表测小灯泡电阻,使用前应先调节______(填“A”或“B”);测电阻选定或更换倍率后需调节______(填“A”或“B”)。
(2)该同学使用该多用电表欧姆挡检测如图乙所示电路中小灯泡故障时,应先______(填“闭合”或“断开”)开关,然后用多用电表正确操作,测量小灯泡电阻时,若指针不偏转,则小灯泡______(填“短路”或“断路”)。
9.某同学为测定电子元件的电阻,做如下测量:
(1)用多用表粗测该元件的电阻,选用“×10”倍率的电阻挡后,应先__________________,再进行测量,之后多用表的示数如图(a)所示,测得该元件电阻为_______________Ω。
(2)为了精确测得上述待测电阻Rx的阻值,实验室提供了如下器材:
A.电流表A1(量程50 mA、内阻r1=10 Ω)
B.电流表A2 量程200 mA、内阻r2约为2 Ω)
C.定值电阻R0 = 30 Ω
D.滑动变阻器R(最大阻值约为10 Ω)
E.电源E(电动势约为4 V)
F.开关S、导线若干
该同学设计了测量电阻Rx的一种实验电路原理如图(b)所示,N处的电流表应选用____(选填器材选项前相应的英文字母)。开关S闭合前应将滑动变阻器的滑片置于____(选填“a”或者“b”)。若M、N电表的读数分别为IM、IN,则Rx的计算式为Rx=________。(用题中字母表示)
10.(2019·江苏省南京市南京师范大学附属中学高三模拟考试)(1)如图甲所示为某多用电表内部简化电路图,作电流表使用时,选择开关S应接________(选填“1”“2”“3”“4”或“5”)量程较大。
(2)某同学想通过多用表的欧姆挡测量量程为3V的电压表内阻(如图乙),主要步骤如下:
①把选择开关拨到“×100”的欧姆挡上;
②把两表笔相接触,旋转欧姆调零旋钮,使指针指在电阻零刻度处;
③把红表笔与待测电压表________(选填“正”或“负”)接线柱相接,黑表笔与另一接线柱相连,发现这时指针偏转角度很小;
④换用________(选填“×10”或“×1k”)欧姆挡重新调零后测量,发现这时指针偏转适中,记下电阻数值;
⑤把选择开关调至空挡或交流电压最高挡后拔下表笔,把多用电表放回桌上原处,实验完毕。
(3)实验中(如图丙)某同学读出欧姆表的读数为________Ω,这时电压表读数为________V。
(4)请你求出欧姆表内部电源电动势为________V。(保留两位有效数字)
11.在物理课外活动中,刘聪同学制作了一个简单的多用电表,图甲为电表的电路原理图。已知选用的电流表内阻Rg=10 Ω、满偏电流Ig=10 mA,当选择开关接3时为量程250 V的电压表。该多用电表表盘如图乙所示,下排刻度均匀,C为上排刻度线的中间刻度,由于粗心上排刻度线对应数值没有标出。
(1)若指针指在图乙所示位置,选择开关接1时其读数为 ;选择开关接3时其读数为 。
(2)为了测该多用电表欧姆挡的电阻和表内电源的电动势,刘聪同学在实验室找到了一个电阻箱,设计了如下实验:
①将选择开关接2,红黑表笔短接,调节R1的阻值使电表指针满偏;
②将多用电表红、黑表笔与电阻箱相连,调节电阻箱使多用电表指针指在C处,此时电阻箱如图丙所示,则C处刻度应为 Ω。
③计算得到多用电表内电池的电动势为 V。(保留2位有效数字)
(3)调零后将电表红黑表笔与某一待测电阻相连,若指针指在图乙所示位置,则待测电阻的阻值为 Ω。(保留2位有效数字)
12.(2019·湖北省华中师范大学第一附属中学高三押题)某实验小组为了研究多用电表欧姆挡的原理,选用了MF141型多用电表,它的表盘如图1所示。欧姆挡内部电路的一部分如图2所示,电阻Ro=4.20kΩ,,Rp=3.30kΩ,表头满偏电流Ig=197 μA,内阻rg=457 Ω。虚线框内的电路可等效为一个电流表G,设等效电流表G允许输入的最大电流为IG。
(1)当滑动变阻器的滑动头P在a端时,IG=___μA(计算结果保留三位有效数字);当滑动变阻器的滑动头P从a端滑到b端的过程,滑动变阻器接入电路中电阻如何变化____,虚线框中的总电阻如何变化____。(填“逐渐增大”、“逐渐减小”、“先增大后减小”或“先减小后增大”)
(2)如图3甲所示,电源电动势E=1.5 V,内阻r1=0.6 Ω,RG=3.95 kΩ。接入R1对应为多用电表的×1挡。A、B两个表笔中____是黑表笔,红黑表笔短接进行调零后(即调节P的位置),虚线框内的等效电阻为____Ω。
(3)如图3乙所示,将电阻R1换成电阻R2,对应为多用电表的×10挡,则R1与R2相比应有R2___ R1(填“大于”、“等于”或“小于”)。在完成第(2)问的调零后,将多用电表由×1挡换为×10挡后,重新进行调零时,应将P向____端滑动。(填“a”或“b”)
(4)如图4所示为该多用电表的×1K挡的电路。其中电源电动势E2=10.5 V,内阻r2=5 000 Ω,R1=38 kΩ。将红黑表笔短接,进行电阻调零后,虚线框内的总电阻应为____kΩ。
13.(2019·福建省高二阶段性考试)用如图所示的多用电表粗测某一电阻阻值,要用到选择开关和两个部件、。
()请根据下列步骤完成电阻测量:
①旋动部件__________,使指针对准电流的“0”刻度;
②将选择开关旋转到电阻挡“×10”的位置;
③将插入“+” “-”插孔的表笔短接,旋动部件__________。
使指针对准电阻的__________;(填“0刻线”或“刻线”)
④将两表笔分别与待测电阻相接,发现指针偏转角度过小,为了得到比较准确的测量结果,从下列选项中挑出合理的步骤,并按_______的顺序进行操作,再完成读数测量。
A.将选择开关旋转到电阻挡“×100”的位置
B.将选择开关旋转到电阻挡“×1”的位置
C.将两表笔的金属部分分别与被测电阻的两根引线相接
D将两表笔短接,放声旋动合适部件,对电表进行校准
⑤在使用多用电表测量电阻时,若双手捏住红。黑表和金属部分,则测量结果将__________(选填“偏大”或“偏小”)
()某们同学用多用电表测量一个“黑盒子”内的元件种类及连接方式,进行如下探测:第步:用电压挡,对任意两个接线柱正、反向测量,指针均不发生偏转。这一测量结果表明盒内__________(填“有”或“没有”)电源。
第步:用电阻,对任意两个接线柱正、反向测量,指针偏转情况为下列情况。
①图[1]、[2]中欧姆表指针所处的位置如图甲所示,其对应的阻值是__________Ω;
图[]中欧姆表指所处的位置如图乙所示,其对应的阻值是__________Ω。
②若此“黑盒子”内总共有两个电学元件,每两个接线柱之间只可能连接一个元件。请在图丙的接线柱间,用电路符号画出盒内的元件及连接情况_______。
14.(2019·新课标全国II卷)某同学组装一个多用电表。可用的器材有:微安表头(量程100 内阻900 );电阻箱R1(阻值范围0999.9 );电阻箱R2 (阻值范围099 999.9 );导线若干。要求利用所给器材先组装一个量程为1 mA的直流电流表,在此基础上再将它改装成量程为3 V的直流电压表。组装好的多用电表有电流1 mA和电压3 V两挡。
回答下列问题:
(1)在虚线框内画出电路图并标出R1和R2,其中*为公共接线柱,a和b分别是电流挡和电压挡的接线柱___________。
(2)电阻箱的阻值 _____________;R2=____________ (保留到个位)
15.(2017·新课标全国Ⅲ卷)图(a)为某同学组装完成的简易多用电表的电路图。图中E是电池;R1、R2、R3、R4和R5是固定电阻,R6是可变电阻;表头的满偏电流为250 μA,内阻为480 Ω。虚线方框内为换挡开关,A端和B端分别与两表笔相连。该多用电表有5个挡位,5个挡位为:直流电压1 V挡和5 V挡,直流电流1 mA挡和2.5 mA挡,欧姆×100 Ω挡。
(1)图(a)中的A端与______(填“红”或“黑”)色表笔相连接。
(2)关于R6的使用,下列说法正确的是_______(填正确答案标号)。
A.在使用多用电表之前,调整R6使电表指针指在表盘左端电流“0”位置
B.使用欧姆挡时,先将两表笔短接,调整R6使电表指针指在表盘右端电阻“0”位置
C.使用电流挡时,调整R6使电表指针尽可能指在表盘右端电流最大位置
(3)根据题给条件可得R1+R2=______Ω,R4=_______Ω。
(4)某次测量时该多用电表指针位置如图(b)所示。若此时B端是与“1”相连的,则多用电表读数为________;若此时B端是与“3”相连的,则读数为________;若此时B端是与“5”相连的,则读数为________。(结果均保留3位有效数字)
1.A【解析】当用多用电表的欧姆挡的“×10 Ω”挡测量一个电阻的阻值,表的指针偏转角度很小,说明挡位选择的太低,故应该选择更高的挡位,把选择开关换到“×100 Ω”挡,重新进行欧姆调零后再测量,选项A正确。
4.D【解析】欧姆表的表盘与电流计的刻度相反,即满偏刻度处电阻为零,电流为零时对应电阻无穷大,则可知,当偏转较小时,说明这个电阻较大;为了准确测量,应换用大挡位,使偏角增大,读数更准确,故应换用“×100”挡,重新欧姆调零后再测量,D正确,ABC错误。
【点睛】根据表盘刻度的特点分析表针偏转与示数间的关系,从而确定出该选用的挡位。换挡后要重新欧姆调零。
5.×100 Ω B
多用电表指针偏转角度过小,是由于倍率选择的过小造成的。为了得到更准确的数据,他应该旋转选择开关至欧姆×100 Ω挡;用大拇指和食指紧捏红黑表笔进行欧姆调零这样做是正确的,垫在两根食指上用两表笔接触待测电阻的两端的引脚,这样做是错误的,故选B。
6.(1)dafb (2)2 200 (3)红 200 8
(1)测电阻偏角小,则电阻大,要用大倍率,故应断开待测电阻,将选择开关旋到“×100”挡,将两表笔短接,调整“欧姆调零旋钮”,使指针指向“0Ω”;再接入待测电阻,将指针示数×100,即为待测电阻阻值。故顺序应为dafb。
(2)表盘的示数如图所示,则电阻值是22×100 Ω=2 200 Ω。
(3)多用电表红接线柱为正极接线柱,a点接电源正极,故a应接多用电表的红表笔;由图可知,电阻均采用的串联关系;则有:,变形可得:;由图象可知,图象中的截矩为Ry,故Ry=200 Ω;图象的斜率表示U;故。
【点睛】本题考查多用电表的内部结构,电压挡和电流挡的内部结构与前面所学习的电压表电流表的改装原理相同,而欧姆挡启用时内部电源被接通。注意多用电表的使用方法和读数方法。
7.(1)2 (2)15.0 3.60
(1)因黑表笔内部接电源的正极,故将多用电表挡位调到电阻“×1 k”挡,欧姆调零后将图(a)中多用电表的黑表笔和2端相连,红表笔连接另一端。
(2)多用电表和电压表的读数分别为15.0 kΩ和3.60 V。
8.(1)A B (2)断开 断路
(1)多用电表在使用前要观察表盘指针是否指零刻线,进行机械调零,使用前应先调节A;选定或更换欧姆挡倍率后,要进行欧姆调零,测电阻选定或更换倍率后需调节B。
(2)使用多用电表欧姆挡检测电路时,使用多用电表内的电源,所以开关要断开;使用多用电表正确操作,测量小灯泡时,指针不偏转说明电路处于断路状态,可判断小灯泡断路。
9.(1)欧姆调零 70 (2)B a
(1)用多用表测量该元件的电阻,选用“×10”倍率的电阻挡后,应先欧姆调零,再进行测量,由图(a)
10.(1)1 (2)负 ×1k (3)4.0×104 2.20 (4)3.0
(1)当做电流表使用时,电阻应和表头并联分流,故连接1和2时为电流表,根据欧姆定律可知并联支路的电压相等,并联支路的电阻越大,分流越小,故当接1时量程最大;
(2)③根据“红进黑出”原理,即电流从红表笔流进可知红表笔接电压表的负极;
④欧姆表在测量电阻时指针从无穷大处开始偏转,故欧姆表指针偏转很小,说明被测电阻大,挡位应提升一级,即换×1k的测量;
(3)欧姆表的读数为;电压表分度值为0.1V,故读数为2.20 V;
(4)根据(3)采用的挡位可知中值电阻即欧姆表内阻为,根据闭合回路欧姆定律可得,解得。
11.(1)6.90 mA(6.88 mA ~6.92 mA都对) 173 V(171 V~174 V都对)(2)150 1.5
(3)67(66~68都对)
(1)选择开关接1时测电流,多用电表为量程是10 mA的电流表,其分度值为0.2 mA,示数为6.90 mA;选择开关接3时测电压,多用电表为量程250 V的电压表,其分度值为5 V,其示数为173 V;
(2)②由图2所示电阻箱可知,电阻箱示数为0×1 000 Ω+1×100 Ω+5×10 Ω+0×1 Ω=150 Ω;③指针指在C处时,电流表示数为5 mA=0.005 A,C处电阻为中值电阻,则电表内阻为150 Ω,电源电动势E=I×2R=0.005×150×2 V=1.5 V;
(3)根据第(1)问可知,调零后将电表红黑表笔与某一待测电阻相连,此时电路中的电流值为6.90 mA,而表内电池的电动势为E=1.5 V,表内总电阻为150 Ω,所以待测电阻的阻值为67 Ω。
【名师点睛】本题考查了电表读数、求电表内阻、电源电动势等问题,知道多用电表的原理是正确解题的前提与关键;对电表读数时,要先确定其量程与分度值,然后再读数。
(3)将电阻R1换成电阻R2,对应为多用电表的×10挡,中值电阻为400 Ω,即两种情况下虚线框内的等效电阻后面的更大,所以,由于,欧姆调零即电流表满偏,所以滑动变阻器与向a端移动;
(4)该多用电表的×1K挡的电路由图1可知,多用电表的中值电阻为40 kΩ,中值电阻为欧姆表的内阻,即为虚线框内的总电阻。
13.(1)S T 刻线 ADC 偏小
(2)没有 120 40
(1)①电表使用前要旋转机械调零旋钮S进行机械调零,使指针对准电流的0刻线;③T为欧姆调零旋钮,
②中黑表笔接c电阻大,说明了a、c、b之间串联了二极管、电阻两个元件,由图(6)可知,ab之间电阻无穷大,因此ab之间应该是断路。故黑箱内元件的连接如图所示:
14.(1)如图所示
(2)100 2 910
(1)R1的电阻比较小,所以R1与表头并联构成大量程的的电流表,R2的阻值比较大,与改装后的电流表串联可充当大量程的电压表,设计电路图如图所示;
改装电流表需要并联一个电阻,要改装1 mA的电流表需要并联的电阻,所以选用与变阻箱R1并联,并联后的总电阻为,要改装3 V电压表需要串联电阻,串联电阻的阻值为。
(4)若此时B端与“1”相连,多用电表是量程为2.5 mA的电流表,则读数为1.47 mA;若此时B端与“3”相连,多用电表是欧姆×100 Ω挡,则读数为1 100 Ω;若此时B端与“5”相连,多用电表是量程为5 V的电压表,则读数为2.95 V。
