课件16张PPT。地图上的方向重庆市长生桥中学校

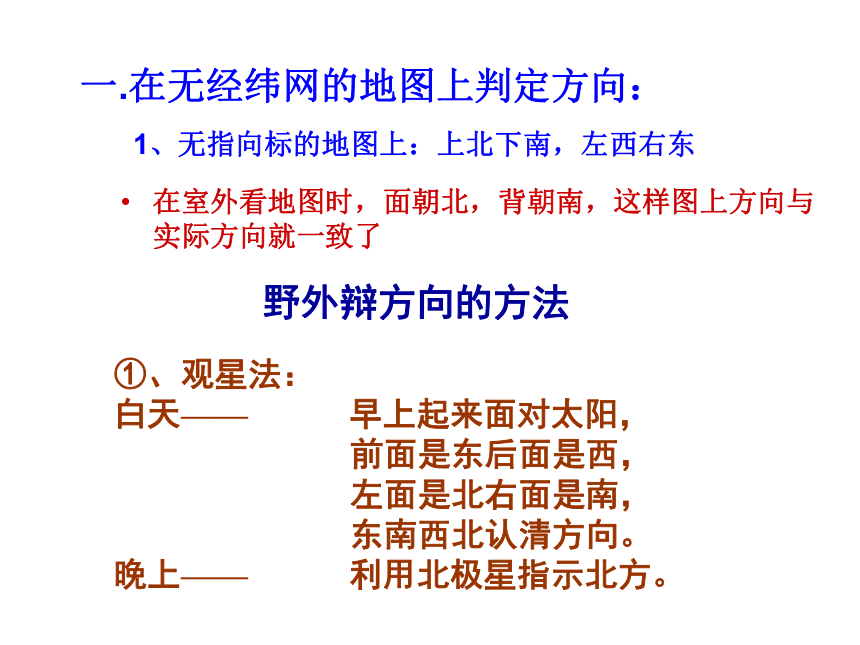

上课年级：高2009级一.在无经纬网的地图上判定方向：
1、无指向标的地图上：上北下南，左西右东
在室外看地图时，面朝北，背朝南，这样图上方向与实际方向就一致了野外辩方向的方法①、观星法：
白天—— 早上起来面对太阳，
前面是东后面是西，
左面是北右面是南，
东南西北认清方向。

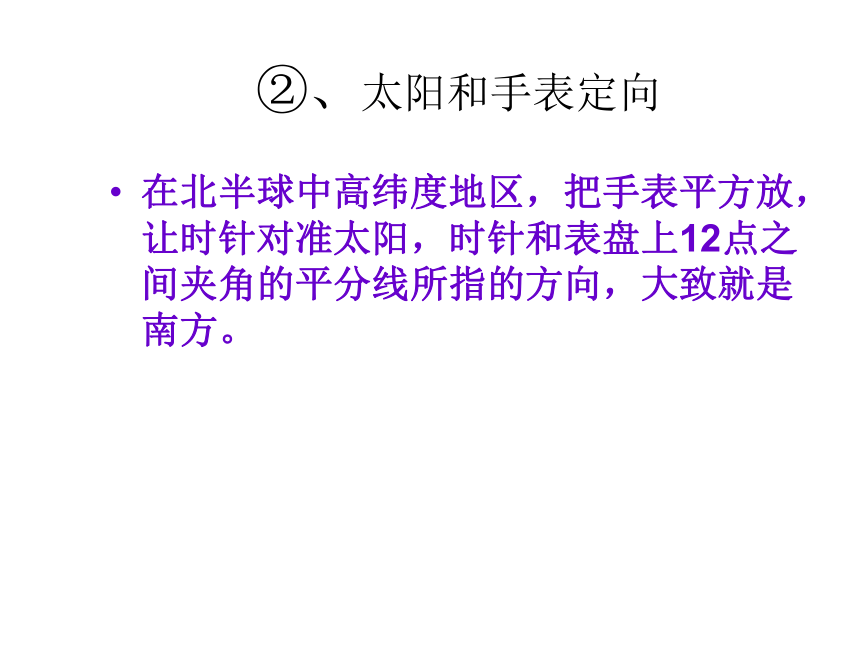

晚上—— 利用北极星指示北方。北极星北斗七星利用北极星指示方向②、太阳和手表定向在北半球中高纬度地区，把手表平方放，让时针对准太阳，时针和表盘上12点之间夹角的平分线所指的方向，大致就是南方。 在北半球中高纬度地区，果子先染色的一面是南方。 ③、利用植物判断方向 在北半球中高纬度地区，树叶生长茂盛的方向是南方。 在北半球中高纬度地区，若切开树木，年轮幅度较宽的一方即是南方。 一.在无经纬网的地图上判定方向：
1、无指向标的地图上：上北下南，左西右东
2、在有指向标的地图上：箭头指向北 AB判断A—B段公路的走向
NSEW 根据题意要求过A点作平行于原指向标的方向坐标，与指向标一致的方向为正北方向，相反方向为正南方向。 再过A点作与南北方向垂直的横坐标，其中向右的方向为向东方向，相反方向为向西方向。 这样就很容易读出由A到B是向东南方向的。二、利用经纬网图判断方向 3.按纬线确定东西是相对的，首先要选择劣弧段，再按地球自西向东的自转方向确定方向。在用劣弧法判断东西方位时的基本方法是：同为东经度的两地，经度数值大的在东面；同为西经度的两地，经度数值大的在西面。两地分别在东、西经度，如果两地经度和大于180°，东经度的地点在西面。如两地经度和小于180°，东经度的地点在东面。在有经纬网的地图上：经线指示南北，纬线指示东西1.位于同一条经线的两点为正南、正北的关系，位于同一条纬线上的两点为正东、正西的关系；2.按经线确定南北是绝对的,北极是地球上的最北点,它的四面八方都是南，南极点是地球上的最南点，它的四面八方都是北。二、利用经纬网图判断方向（一）、直方格的经纬网图：(判断 B在A的什么方向)WENS解析：在本题中应先弄清楚是要求B在A的什么方向，因此要以A为原点建立方向座标。方向座标的建立，要以经线所在的方向为南北方向，纬线所在的方向为东西方向。 方向座标建立后，再看所求地点在原点的什么方向。答案：B在A的西南方。30°30°60°60°90°90° 30° 30° 60°60° 0°0°ＡＢ120°120°120°150°150°180°B′在上图中判断B在A的什么方向？EWSN相距210°经度相距150° 在图中同样应建立以A点为原点的方向座标，沿经线方向为东西方向，沿纬线方向为南北方向。 观察方向座标图发现图现有B点距A所在经线有210°经度，B在A的大圆的优弧方向，那么B不应在A的偏西方向。 读出B的经纬座标为北纬30°，西经120°，在A的偏东方向找到同样经纬度的B′，发现它距A的经度只有150°是A的劣弧方向，这才是B 在A的正确的方向。答案：B在A的东北方向。NWES结论：甲地在乙地的东北方向；请看2003年北京春季高考题：指出下图中甲地在乙地的什么方向？（二）、在以极点为圆心的经纬网图中判断方向：解析：首先根据地球自转的方向判明该图是以北极点为圆心的经纬网图。 然后根据题意判明乙地是座标原点，就以乙地为原点建立方向座标：仍然按经线方向为东西方向，过乙点的纬线方向为南北方向建立出方向座标。 需要说明的是，图中与地球自转方向一致的方向为向东的方向，相反方向为向西方向； 图中指向北极点的方向是向北方，相反方向是向南方。请看《第二教材》P2解析：首先要弄清楚，该题中应以乙地作为原点来判断甲地所在的方向，因此应该在乙所在图中找到甲点相应的位置。 根据地球自转等读图判定甲点的经纬坐标为0°纬度和西经45°S45°N甲EWS 同样根据地球自转等情况先判断出乙图是以北极点为圆心的经纬网图，并在乙图中找到同样为0°纬度和西经45°构成的甲点。
过乙点作方向坐标后应能很容易地判断出甲在乙的东南方向。（三）、在直立球剖面经纬网图中判定两点间的方向NSEWAB在下图中判断B点在A点的什么方向？ 同样先找准方向坐标原点，根据题意知应是A点。
过A点作经纬坐标并标明相应的方向，然后判断出B点在A点的东北方向。小结： 在任何形式的经纬网图中判断两地间的方向，都需要先找出谁是坐标原点，然后过这一点作经纬方向坐标，最终据此判断出在优弧范围内的方向。下图的中心为北极，外圆为赤道，读图判断：
A、ac方向不同，bd方向相同； B、a、b、c、d方向相同
C、ac方向相同，bd方向不同； D、 a、b、c、d方向不同abcdN 根据题意，该图是以北极为圆心的经纬网图，那么地球的自转方向应是逆针向的。 在这种经纬网图中，经线应为放射状的直线，纬线是同心圆。 从图中可以看出，a、 c方向相反，a 朝正北方，c朝正南方；b、d方向也相反，b是朝东方，d是朝西方的。故应选项D。小结 1、在无经纬度无指向标的地图上,按“上北下南,左西右东”来判别方向； 2、在有指向标的地图上，指向标一般指向北方，与指向标一致的方向是正北方向，其他方向据此推断；3、在有经纬度的地图上判断方向：①首先要弄清楚以哪一点作为方向坐标原点；②然后作出过方向坐标原点的经纬方向坐标。最后再据此判断两点间的相对方向。
