地球的结构
图片预览
文档简介

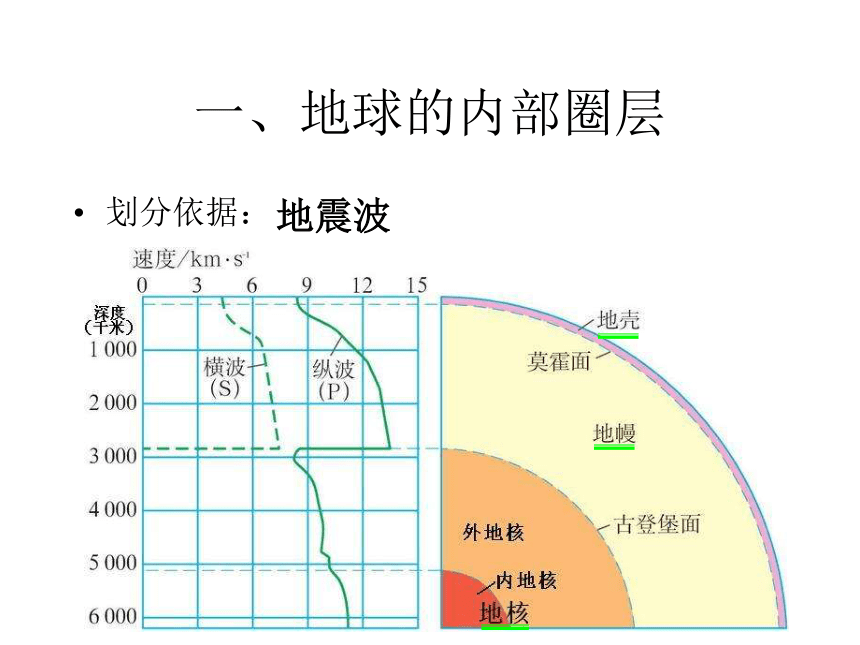

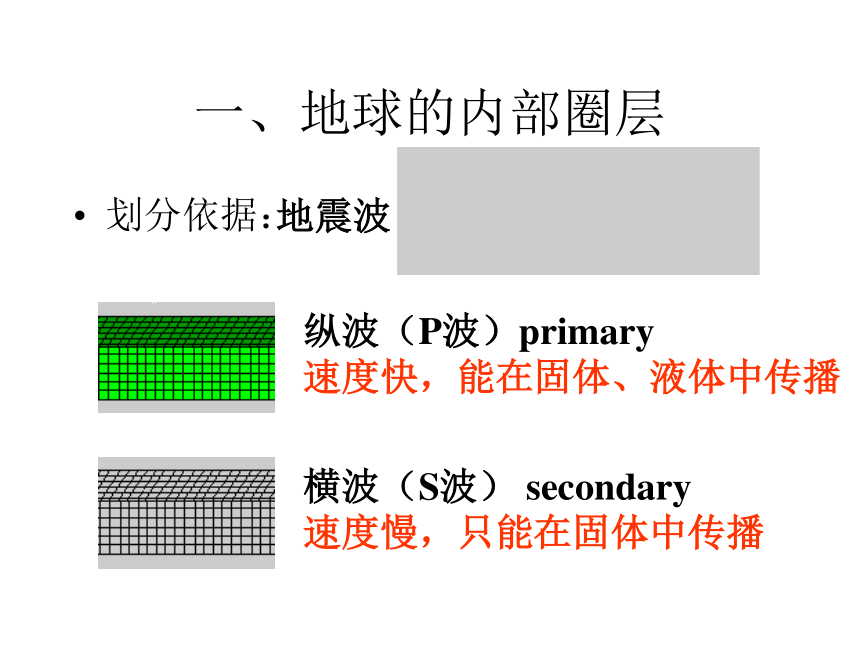

课件26张PPT。第一章 宇宙中的地球第四节 地球的结构怎样了解地球的内部结构呢？你想了解地球先生的身体结构吗？一、地球的内部圈层划分依据：地震波纵波（P波）primary
速度快，能在固体、液体中传播横波（S波） secondary
速度慢，只能在固体中传播想一想：

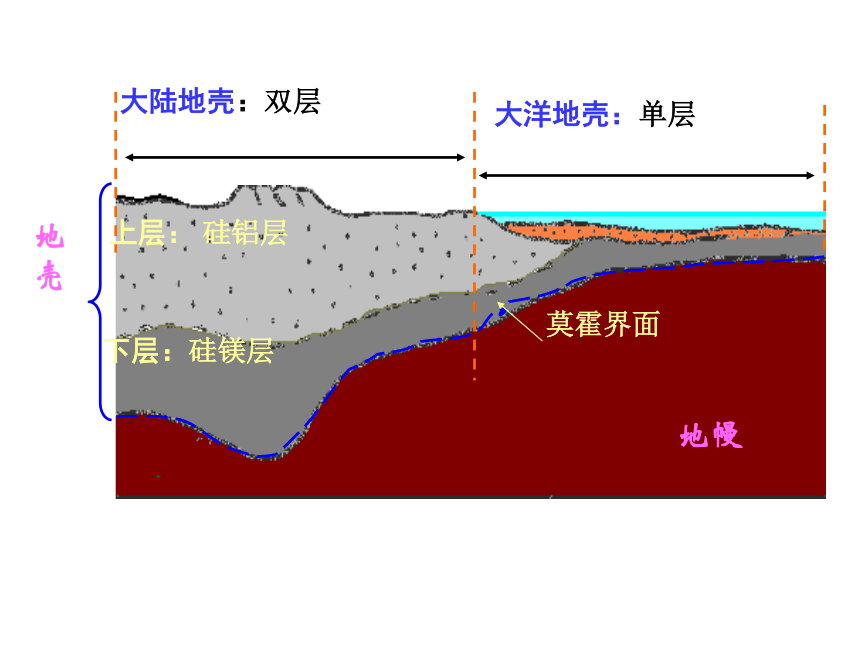

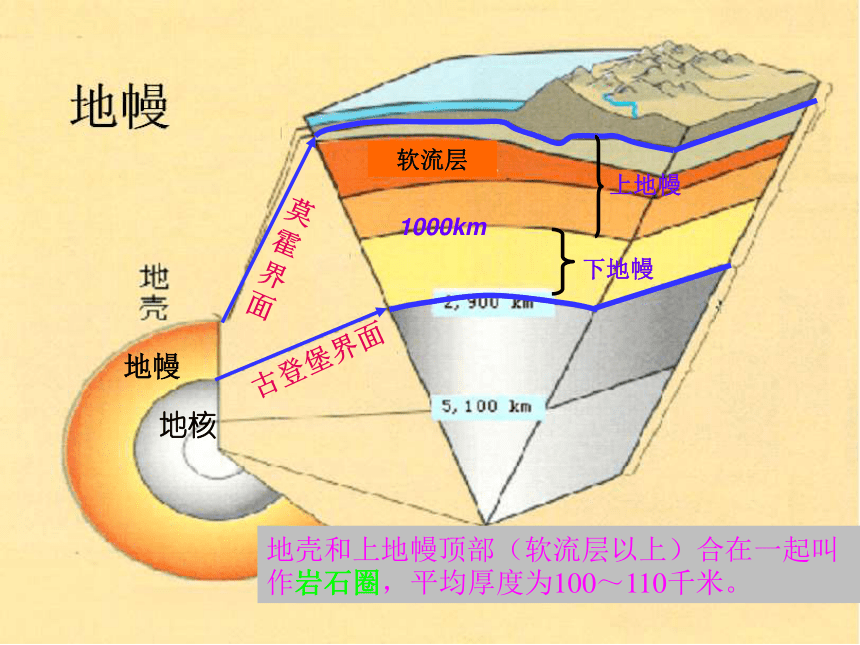

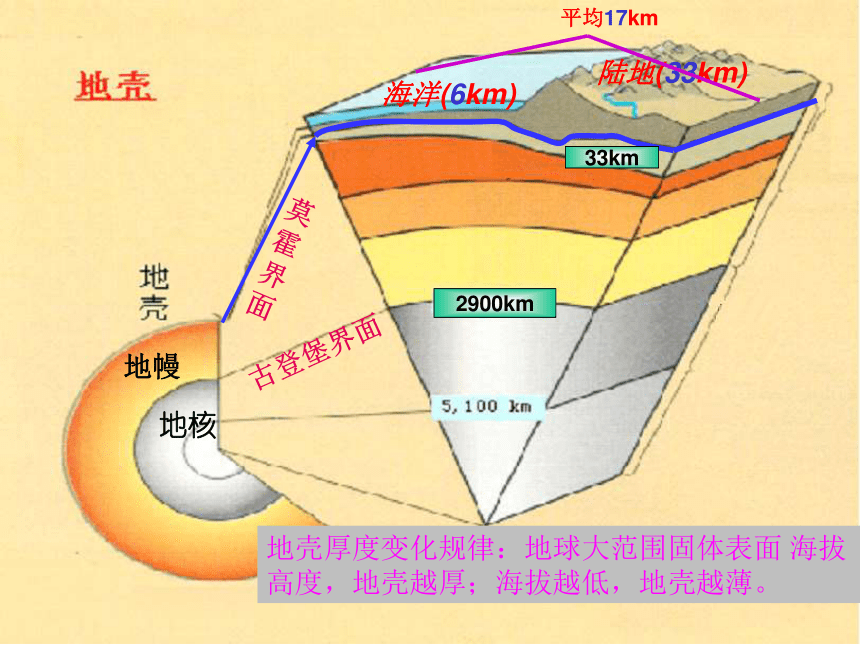

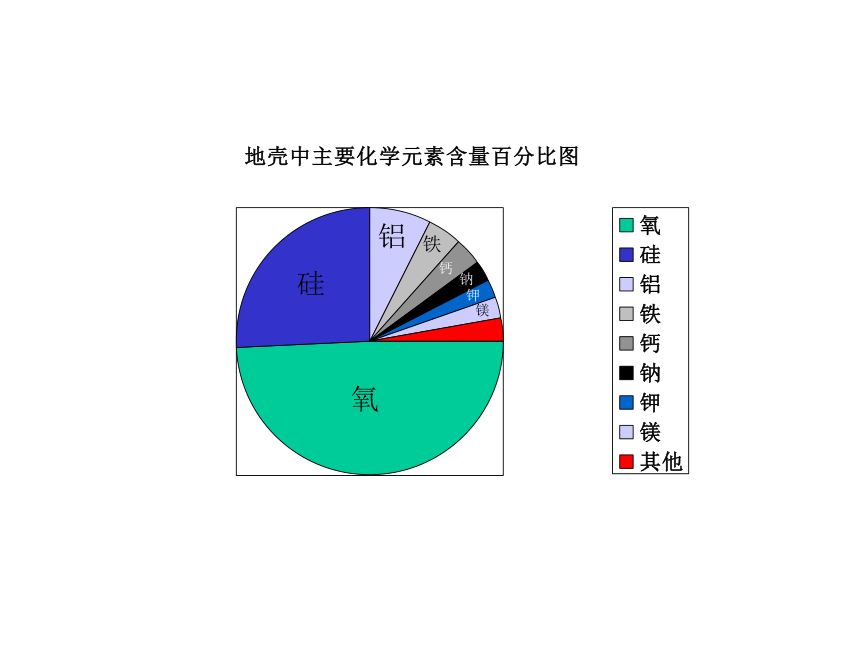

当地震发生时，陆地上的人们有什么感觉？先上下颠簸，后左右摇晃在海洋中航行的人的感觉呢？只能感觉到上下颠簸一、地球的内部圈层划分依据：地震波地核地幔海洋(6km)陆地(33km)平均17km2900km33km莫霍界面古登堡界面地壳厚度变化规律：地球大范围固体表面 海拔高度，地壳越厚；海拔越低，地壳越薄。氧硅铝铁钙钠钾镁地核地幔1000km软流层莫霍界面古登堡界面地壳和上地幔顶部（软流层以上）合在一起叫作岩石圈，平均厚度为100～110千米。地壳莫霍界面古登堡界面地壳地幔外地核(液)内地核(固)地核地壳上层地幔下层地幔外核内核地幔莫霍面古登堡面平均172900温度、压力和密度很大，可能是地磁产生的主要原因。上地幔上部存在一个软流层,这里可能为岩浆的主要源地由岩石组成的固体外壳。厚度不均,大洋部分薄,大陆部分厚地球内部圈层的深度及特征比较表6370二、地球的外部圈层外部圈层的组成及相互关系地球外部圈层包括大气圈、水圈和生物圈等，其中生物圈占有大气圈的底部、水圈的全部和岩石圈的上部。
各个圈层之间相互吸引、相互制约，形成人类赖以生存和发展的自然环境。
返回大气组成大气水陆地水生物水地球上水的存在形式海洋水陆地水体类型空间分布地表水
地下水江河水
湖沼水
冰川（浅层地下水）潜水
（深层地下水）承压水循环周期动态水
静态水冰川
内陆湖泊
深层地下水大气降水形成的地表水
浅层地下水返回返回旱
生
植
物水
生
植
物生
物
圈随堂练习1.有关地震波的叙述正确的是？（ ） A .地震波是一种无线电波 B .纵波传到古登堡面时完全消失 C .纵波和横波传播速度在莫霍面都明显减少 D .从震源发生的地震波，纵波比横波先到达地面
2.莫霍界面是（ ） A.地壳和地幔的界线 B.地幔和地核的界线 C.岩石圈和地幔的界线D.上地幔和下地幔的界线
3.有关岩石圈的叙述，正确的是（ ） A.岩石圈属于地壳的一部分，是由岩石构成的 B.岩石圈属于上地幔的一部分 C.岩石圈与生物圈关系密切 D.岩石圈的上部是软流层DAC5.读地球四个圈层构成的示意图，分析A、B、C分别代表什么圈层？大气圈AB随堂练习4.有关地球外部圈层的说法，正确的是（ ） A.大气圈是由大气组成的简单的系统 B.水圈是一个连续不规则的圈层 C.生物圈包括大气圈的全部、水圈的全部 D.地球的外部圈层之间关系密切，但和地球的内部圈层没有关系B地震波的传播速度与地球的内部圈层的划分 （1）地震波：E________，F________。 （2）不连续界面：A________，B________。 （3）圈层；D________，C________。 （4）地震波在经过B界面时传播速度有什么变化? 6.读图回答下列问题。横波 纵波 莫霍面 古登堡面地壳外核纵波的传播速度突然下降，横波完全消失
