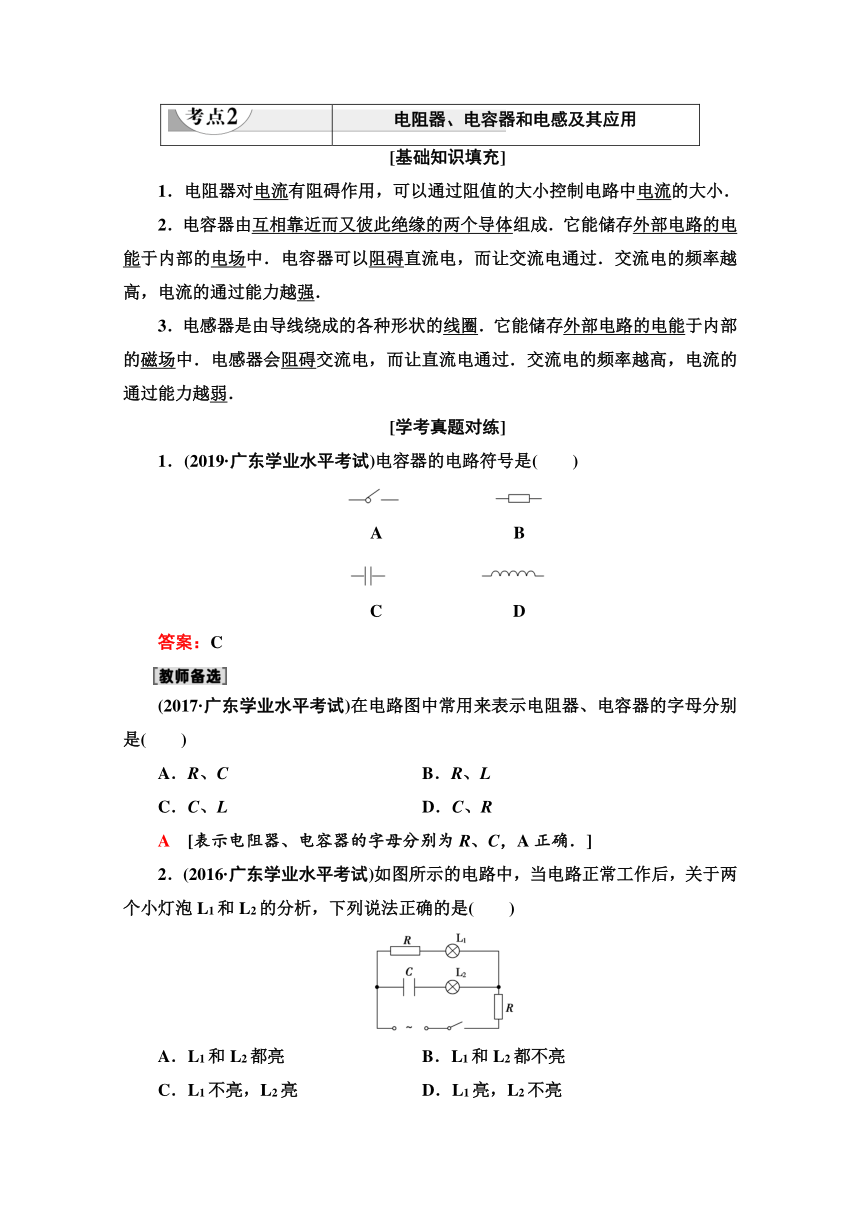

电阻器、电容器和电感及其应用
[基础知识填充]
1．电阻器对电流有阻碍作用，可以通过阻值的大小控制电路中电流的大小．
2．电容器由互相靠近而又彼此绝缘的两个导体组成．它能储存外部电路的电能于内部的电场中．电容器可以阻碍直流电，而让交流电通过．交流电的频率越高，电流的通过能力越强．
3．电感器是由导线绕成的各种形状的线圈．它能储存外部电路的电能于内部的磁场中．电感器会阻碍交流电，而让直流电通过．交流电的频率越高，电流的通过能力越弱．
[学考真题对练]
1．(2019·广东学业水平考试)电容器的电路符号是(　　)
A　　　　　　　 B
C　　　　　　　 D
答案：C
(2017·广东学业水平考试)在电路图中常用来表示电阻器、电容器的字母分别是(　　)
A．R、C B．R、L
C．C、L D．C、R
A　[表示电阻器、电容器的字母分别为R、C，A正确．]
2．(2016·广东学业水平考试)如图所示的电路中，当电路正常工作后，关于两个小灯泡L1和L2的分析，下列说法正确的是(　　)
A．L1和L2都亮 B．L1和L2都不亮
C．L1不亮，L2亮 D．L1亮，L2不亮
A　[电容器通交流隔直流．]

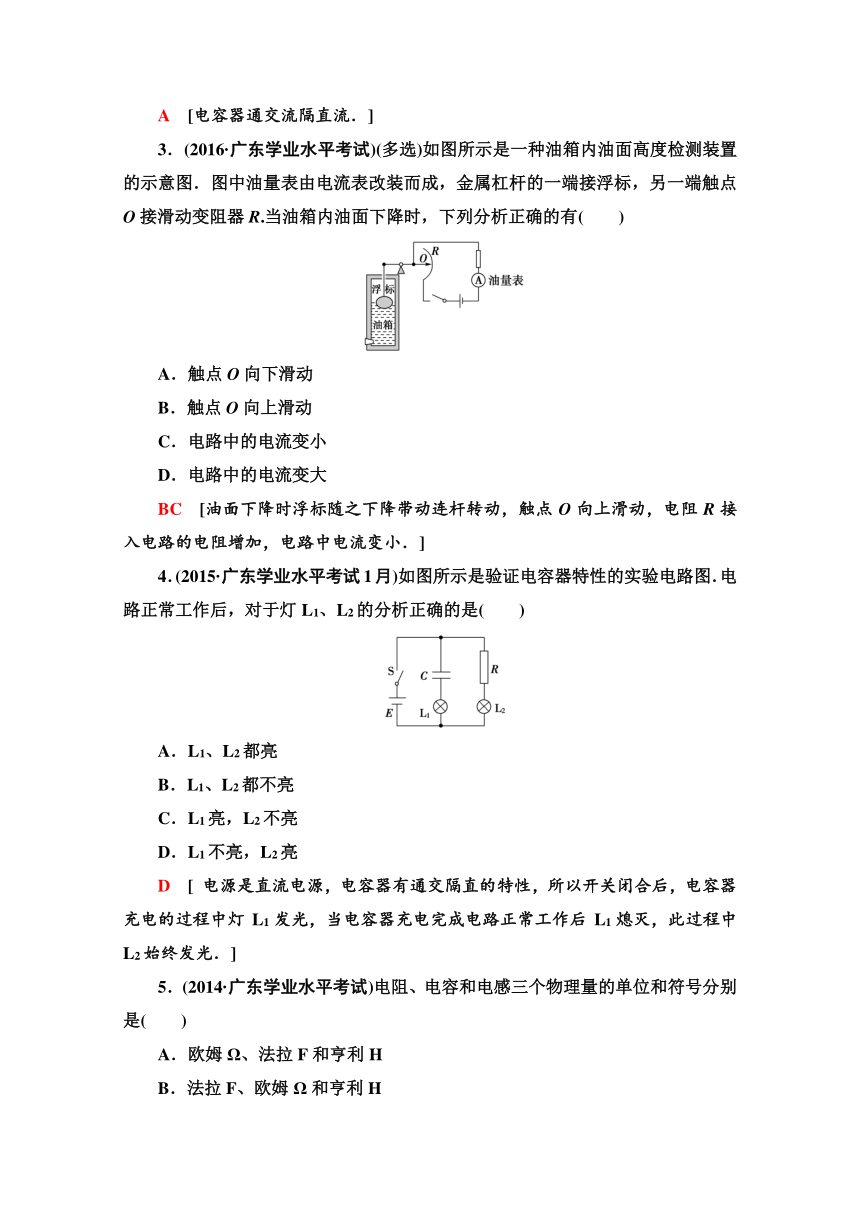

3．(2016·广东学业水平考试)(多选)如图所示是一种油箱内油面高度检测装置的示意图．图中油量表由电流表改装而成，金属杠杆的一端接浮标，另一端触点O接滑动变阻器R.当油箱内油面下降时，下列分析正确的有(　　)
A．触点O向下滑动
B．触点O向上滑动
C．电路中的电流变小
D．电路中的电流变大
BC　[油面下降时浮标随之下降带动连杆转动，触点O向上滑动，电阻R接入电路的电阻增加，电路中电流变小．]
4．(2015·广东学业水平考试1月)如图所示是验证电容器特性的实验电路图．电路正常工作后，对于灯L1、L2的分析正确的是(　　)
A．L1、L2都亮
B．L1、L2都不亮
C．L1亮，L2不亮
D．L1不亮，L2亮
D　[ 电源是直流电源，电容器有通交隔直的特性，所以开关闭合后，电容器充电的过程中灯L1发光，当电容器充电完成电路正常工作后L1熄灭，此过程中L2始终发光．]
5．(2014·广东学业水平考试)电阻、电容和电感三个物理量的单位和符号分别是(　　)
A．欧姆Ω、法拉F和亨利H
B．法拉F、欧姆Ω和亨利H
C．亨利H、欧姆Ω和法拉F
D．欧姆Ω、亨利H和法拉F
答案：A

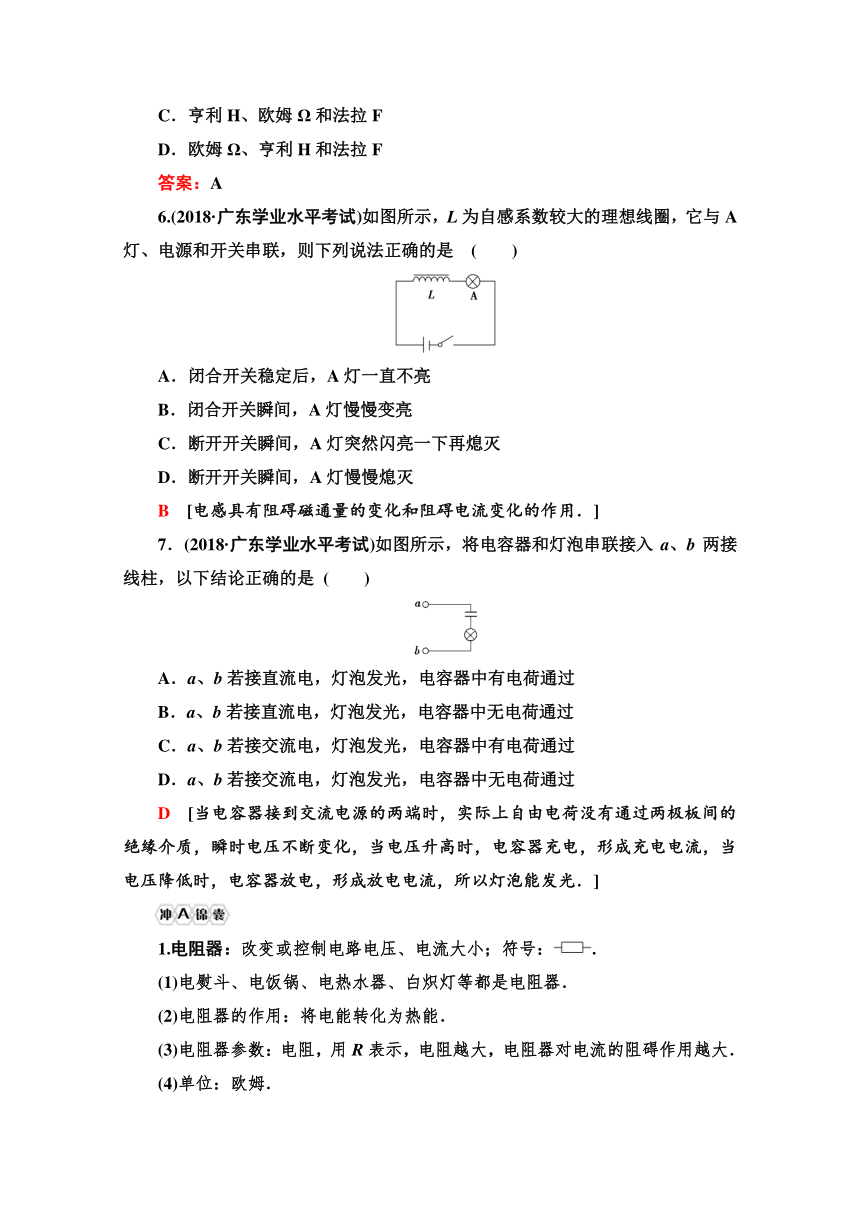

6.(2018·广东学业水平考试)如图所示，L为自感系数较大的理想线圈，它与A灯、电源和开关串联，则下列说法正确的是 (　　)
A．闭合开关稳定后，A灯一直不亮
B．闭合开关瞬间，A灯慢慢变亮
C．断开开关瞬间，A灯突然闪亮一下再熄灭
D．断开开关瞬间，A灯慢慢熄灭
B　[电感具有阻碍磁通量的变化和阻碍电流变化的作用．]
7．(2018·广东学业水平考试)如图所示，将电容器和灯泡串联接入a、b两接线柱，以下结论正确的是 (　　)
A．a、b若接直流电，灯泡发光，电容器中有电荷通过
B．a、b若接直流电，灯泡发光，电容器中无电荷通过
C．a、b若接交流电，灯泡发光，电容器中有电荷通过
D．a、b若接交流电，灯泡发光，电容器中无电荷通过
D　[当电容器接到交流电源的两端时，实际上自由电荷没有通过两极板间的绝缘介质，瞬时电压不断变化，当电压升高时，电容器充电，形成充电电流，当电压降低时，电容器放电，形成放电电流，所以灯泡能发光．]
1.电阻器：改变或控制电路电压、电流大小；符号：.
(1)电熨斗、电饭锅、电热水器、白炽灯等都是电阻器．
(2)电阻器的作用：将电能转化为热能．
(3)电阻器参数：电阻，用R表示，电阻越大，电阻器对电流的阻碍作用越大．
(4)单位：欧姆．
2．电容器：储存电荷的装置；电路中的作用：不通直流、通交流；符号：
(1)电容器作用：储存电荷；在交流电路中，电容器起到通交流、隔直流的作用．
(2)电容器参数：电容，用C表示，C＝；电容越大，储存电荷的本领越大．
(3)电容器极板的正对面积越大，极板间的距离越小，电容器的电容就越大．
(4)单位：法拉F,1 F＝106 μF＝1012 pF.
3．电感器：电路中的线圈装置，对电流的变化有明显的阻碍作用，可改变或控制交流电的大小；交流电频率越大，变化越快，电感线圈的阻碍作用越明显．
(1)电感器作用：阻碍电流的变化；在交流电路中起到通直流、阻交流作用．
(2)电感器参数：自感系数，用L表示．
(3)线圈越大，匝数越多，有铁芯，自感系数就越大．
(4)实例：变压器、日光灯中的镇流器、电磁铁等．
[最新模拟快练]
1．(2018·深圳学考模拟)如图电路，当滑动变阻器的滑片P左右滑动时，有关小灯泡L亮度的变化，下列判断正确的是(　　)
A．向右滑动时，灯泡L变亮
B．向右滑动时，灯泡L变暗
C．向左滑动时，灯泡L变亮
D．向左滑动时，灯泡L亮度不变
答案：A
2.(2019·广州学测模拟)电阻器、电容器、电感器是电子电路中常用的元件，图中“C”代表的元件是(　　)
A．电阻器 B．电容器
C．电感器 D．开关
答案：B
3.(2019·清远学测模拟) 如图所示，白炽灯和电容器串联后接在交流电源的两端，当交流电源的频率增大时 (　　)
A．电容器电容增大
B．电容器电容减小
C．灯变暗
D．灯变亮
D　[电容器的电容是由电容器本身的特性决定的，与外加的交流电源的频率无关，选项A、B错误．当交流电源的频率增大时，电容器充、放电的速度加快，电容器对交流电的阻碍作用减小，电流增大，灯变亮，故选项D正确，C错误．]
4．(2018·珠海学考模拟)如图所示的电路中，若要灯泡持续发光，则S两端应该接入(　　)
A．交流电源 B．直流电源
C．滑动变阻器 D．开关
答案：A
5．(2018·清远学考模拟)通过电阻R的电流强度为I时，在t时间内产生的热量为Q，若电阻为2R，电流强度为，则在时间t内产生的热量为(　　)
A. B．2Q
C．4Q D.
答案：A
6．(2014·揭阳学测模拟)增大电容器的电容，可以采用下列方法中的(　　)
A．把可变电容器的动片旋入一些
B．把可变电容器的动片旋出一些
C．增大两极板间的距离
D．减小两极板的正对面积
答案：A
7．(2018·肇庆学考模拟)如图甲、乙所示，从某一装置中输出的电流既有交流成分，又有直流成分，现要把交流成分输送给下一级，有关甲、乙图的说法正确的是(　　)
A．应选用甲图电路，其中C的电容要大
B．应选用甲图电路，其中C的电容要小
C．应选用乙图电路，其中C的电容要大
D．应选用乙图电路，其中C的电容要小
答案：C
8.(2019·江门学测模拟)如图所示是一个常用的电子元件，关于它的下列说法正确的是(　　)
A．这个电子元件名称叫电阻
B．这个电子元件的电容是220法拉
C．这个电子元件名称叫电容
D．这个电子元件名称叫电感
答案：C
9．(2018·佛山学考模拟)(多选)如图所示是小明自制的一种测定风速的装置．其中风速表是由电压表改装而成，R为定值电阻，R1为滑动变阻器，当风速变大的时候活塞A会向上运动，则下列说法中正确的是(　　)
A．风速越大电路中电流越大
B．风速越大R1接入电路的阻值越大
C．风速越大R两端电压越小
D．风速越大R1接入电路的阻值越小
答案：AD
