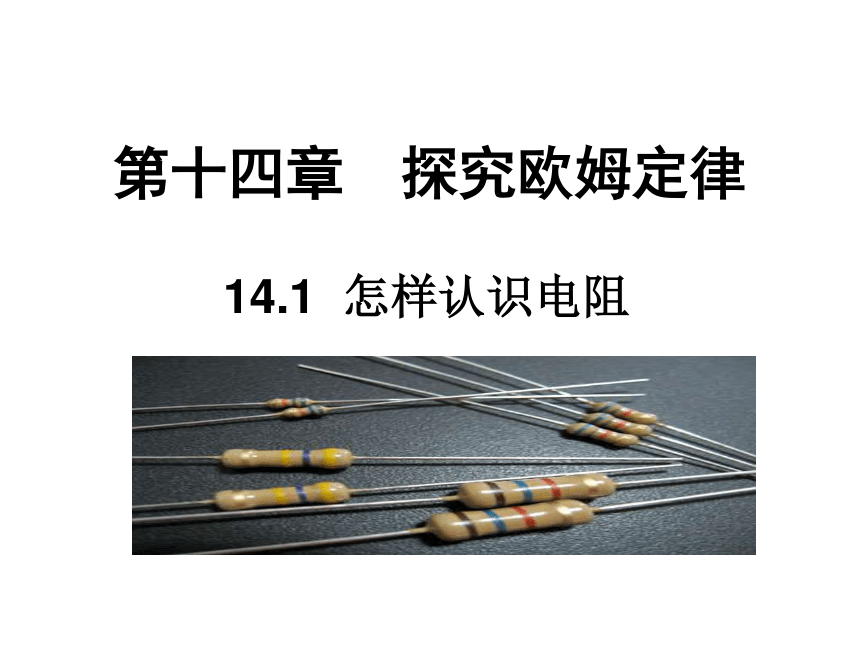

第十四章 探究欧姆定律
14.1 怎样认识电阻

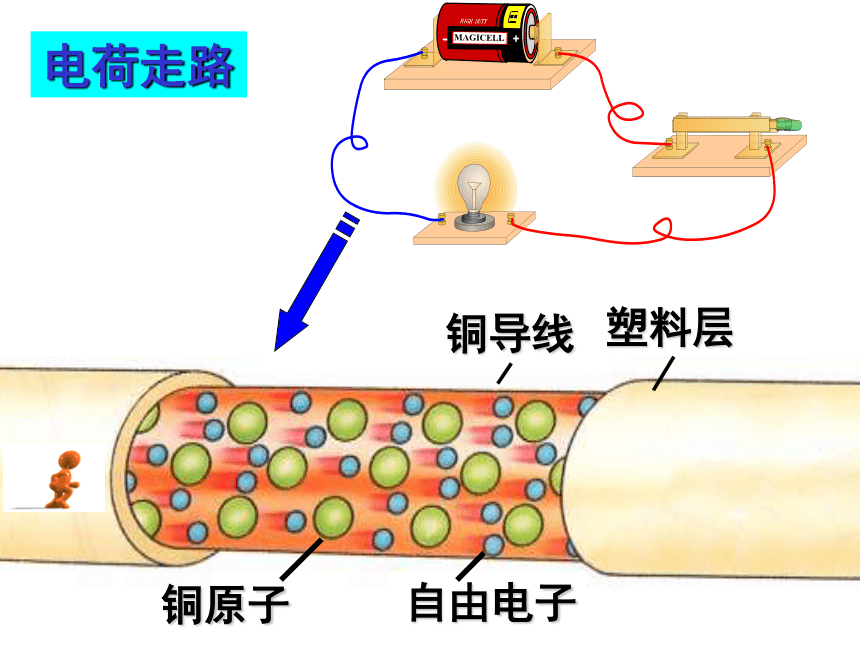

铜导线
铜原子
塑料层
自由电子
电荷走路

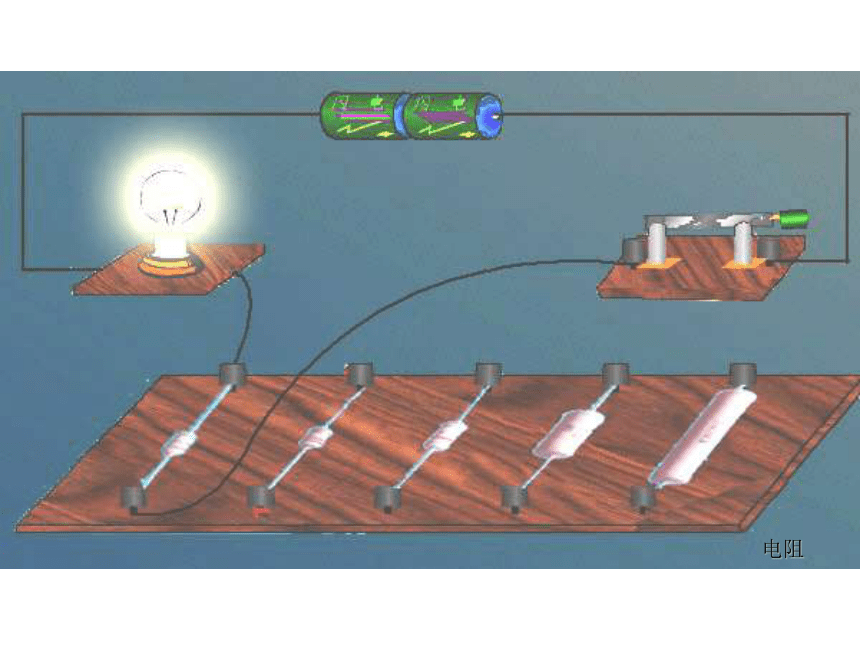

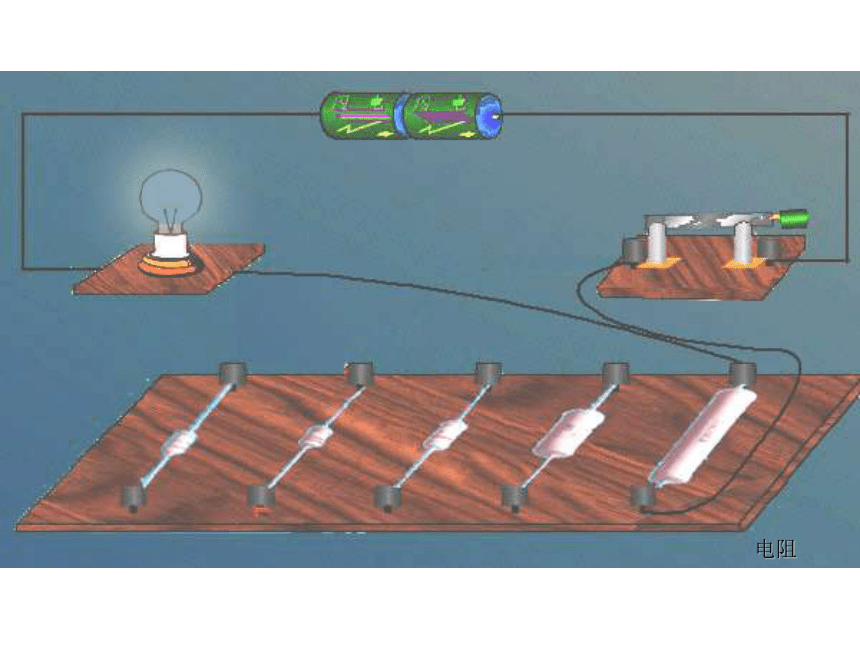

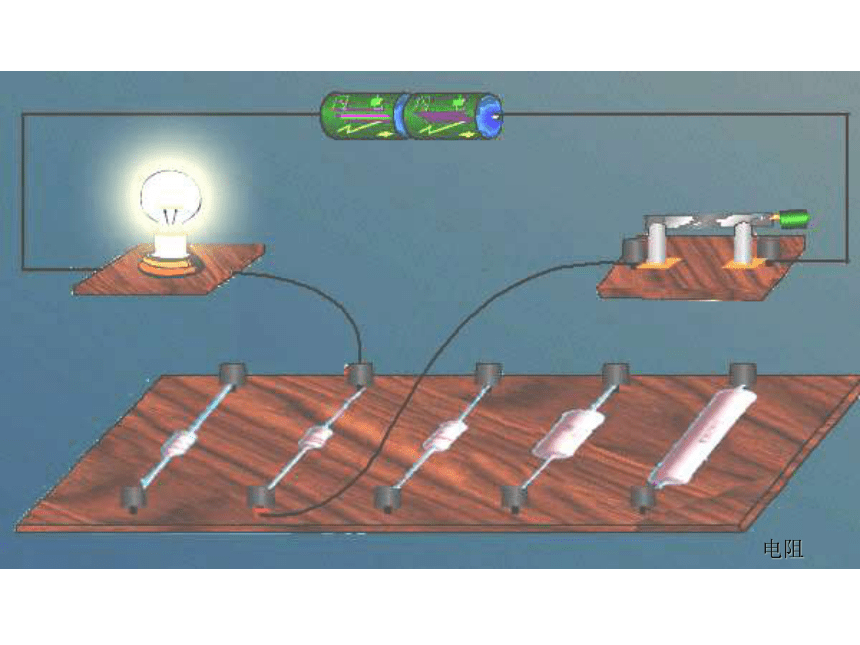

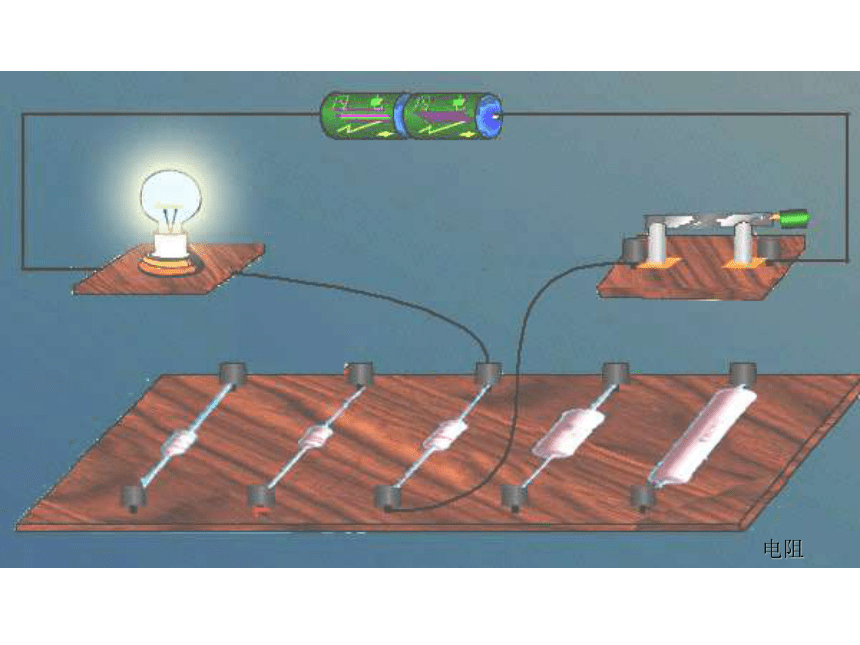

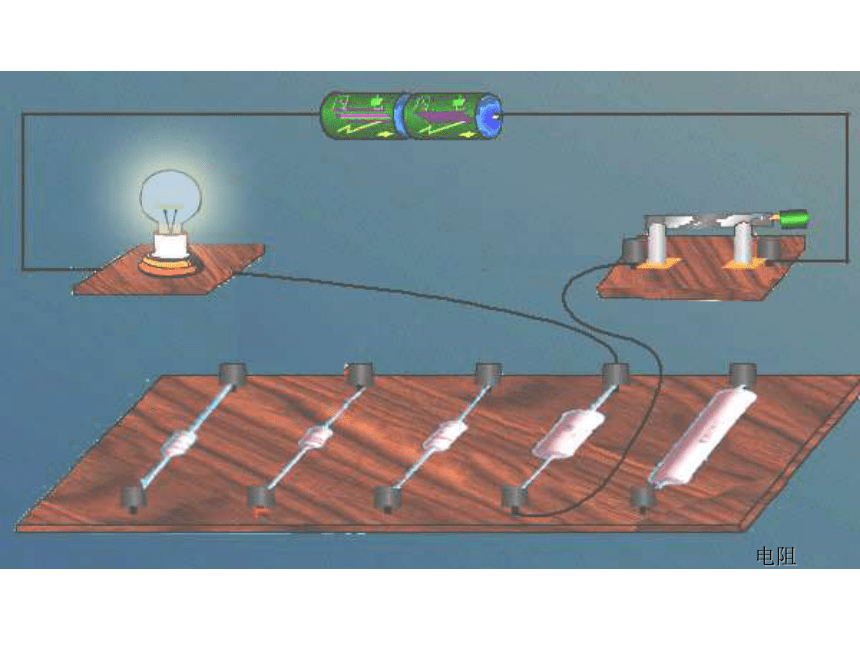

活动：把不同的导体分别连入电路中，闭合开关，观察小灯泡的亮度。你看到的现象对我们有什么启示？
电阻
电阻
电阻
电阻
电阻

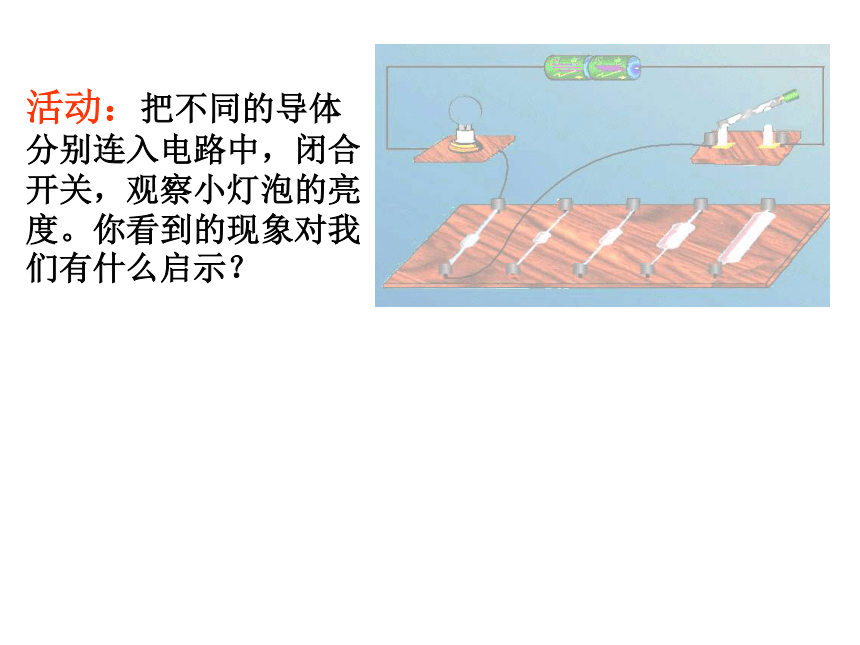

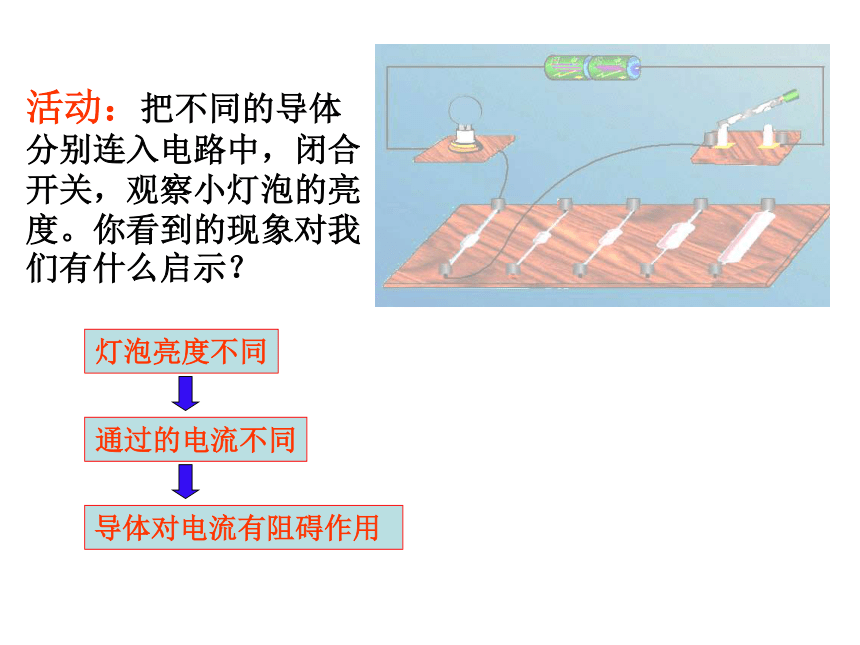

活动：把不同的导体分别连入电路中，闭合开关，观察小灯泡的亮度。你看到的现象对我们有什么启示？
灯泡亮度不同
通过的电流不同
导体对电流有阻碍作用

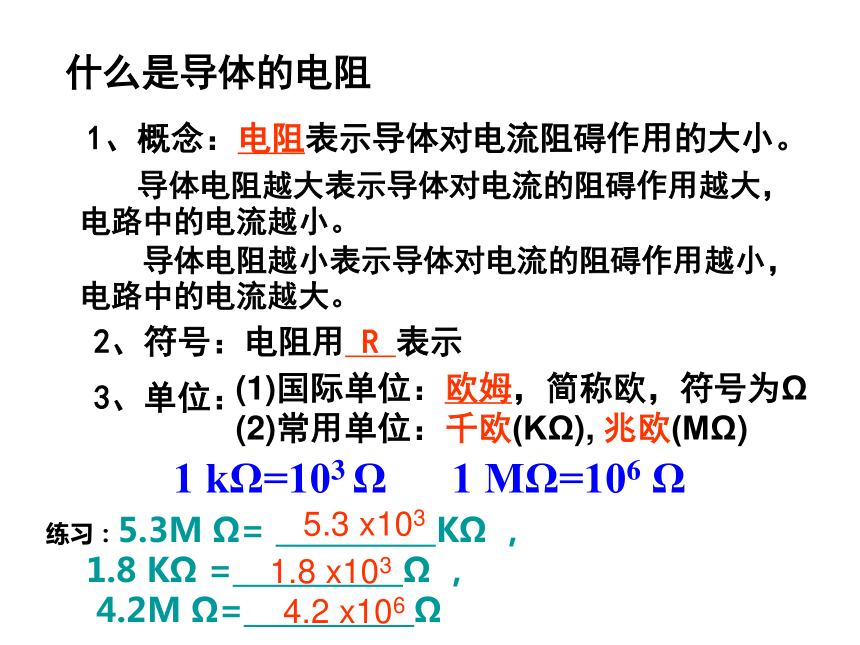

什么是导体的电阻
1、概念：电阻表示导体对电流阻碍作用的大小。
　　导体电阻越大表示导体对电流的阻碍作用越大，电路中的电流越小。
　　导体电阻越小表示导体对电流的阻碍作用越小，电路中的电流越大。
3、单位：
(1)国际单位：欧姆，简称欧，符号为Ω
(2)常用单位：千欧(KΩ), 兆欧(MΩ)
2、符号：电阻用 R 表示
练习：5.3M Ω= KΩ ，
1.8 KΩ = Ω ，
4.2M Ω= Ω
5.3 x103
1.8 x103
4.2 x106
1 kΩ=103 Ω 1 MΩ=106 Ω
猜一猜
电阻与哪些因素有关?
想一想?

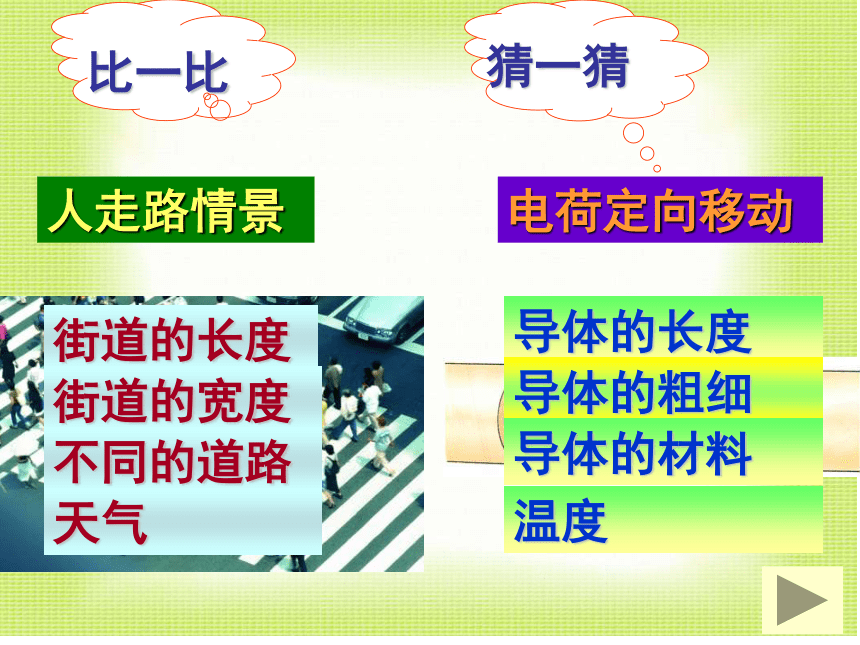

猜一猜
人走路情景
电荷定向移动
街道的长度
街道的宽度
不同的道路
导体的长度
导体的粗细
导体的材料
天气
温度
问题与猜想
提出问题：
　　导体的电阻与什么因素有关?

做出猜想：
　　根据以上分析，电阻可能与导体的_____、______、____ 有关。
材料　粗细　长度　
制定计划
分析：
　　在判定一个因素对电阻的影响时，在实验时应该保持其他因素不变，这样才可能观察出这个因素是不是影响因素（控制变量法）
　　
实验结果：
长度、横截面积相同的导体，电阻大小与材料有关。
探究导体电阻与材料的关系。
[实验方案一]
控制的不变量有＿＿、＿＿。
长度　横截面积
导体 电流表示数 电阻大小
甲(铜) 大 小
乙(镍铬) 小 大
大 小
小 大
[实验方案二]
探究导体电阻与长度的关系。
控制的不变量有＿＿、＿＿。
材料　横截面积
实验结果：
材料、横截面积相同的导体，长度越大，电阻＿。
较大
导体 电流表示数 电阻大小
甲（长） 小 大
乙(短) 大 小
小 大
大 小
探究导体的电阻与横截面积的关系
[实验方案三]
控制的不变量有＿＿、＿＿。
实验结果：
材料、长度相同的导体，横截面积越大，电阻＿＿。
材料　长度　
越小
导体 电流表示数 电阻大小
甲(细) 小 大
乙(粗 ) 大 小
小 大
大 小
方案四： 探究导体的电阻与温度的关系
导体的电阻跟导体的温度有关，
纯金属导体温度越高，电阻越大。

　　

导体的电阻
也受温度影响吗？
现象：
结论：
说明温度也能影响导体的电阻。
对大多数导体来说，导体温度越高，电阻越大，温度越低，电阻越小。
某些材料的温度降低到一定程度时,电阻会突然消失.这就是超导现象.
利用超导原理,出现了磁悬浮列车.
但也有少数材料，电阻随温度的升高而减小．
分析与结论
　 1.电阻是导体本身的一种性质
2.导体的电阻与导体的材料、长度和横截面积的大小有关
3.导体越长，电阻越大
4.导体的横截面越大，电阻越小
5.温度也会影响导体的电阻
观察与思考
观察：下图是我们常用的导线

1、生活中常见的导线多是铜心或铝心，为什么不用铁心？
2、不同规格的电炉，为什么有的电炉丝长，有的电炉丝比较短？
3、为什么有的导线心比较粗？特别是
连接那些工作需要大电流的电器的导线。

问题：
一些电器正常工作时的电阻
由右表可知，100W的白炽灯泡的电阻比25W的白炽灯泡的电阻小，表明灯泡的亮度与灯丝的电阻有关。请观察一下，这两个灯泡的灯丝的长短，粗细一样吗？
名称（规格） 电阻R/Ω
白炽灯泡(25W) 1936
白炽灯泡(40W) 1210
白炽灯泡(100W) 484
电熨斗(75W) 64.5
实验用小灯泡 5～50
电阻
电阻率
长度
横截面积
R＝ρ
例1、关于导线电阻的大小，下列说法中正确的是（温度对电阻的影响 可以不计）（ ）
A.横截面积越大的导线，电阻越小
B.横截面积相同的导线，长导线的电阻大
C.长度相同的导线，细导线的电阻大
D.同种材料制成的长短相同的导线，粗导线的电阻小

D
例2、会城中学教室用的电灯，常温下的电阻比正常发光时的电阻要____，
所以闭合开关的瞬间能过灯丝的电流要比正常发光时_____，灯丝往
往在闭合开关的瞬间容易烧断。
小
大
反馈练习
1、两条粗细相同，电阻相等的铜导线和镍铬合金线的长度是（ ）
A.铜导线长些 B.镍铬合金长些
C.一样长 D.无法确定
A
2、有甲、乙、丙三根用同种材料制成的导线，已知甲和乙一样粗，但甲比乙长，乙和丙一样长，但乙比丙粗，则三根导线中，电阻最小的是：（ ）
A．甲 B．乙
C．丙 D．无法判断
B
3、甲乙是铁丝制的线圈，在相同电压下通过甲的电流比通过乙的电流小，这表明甲的电阻比乙的电阻 ；当通过它们的电流相等时，甲的电阻 乙的电阻（选填“大于、等于、小于”）。把甲和灯泡、电流表串联，给甲加热，观察到电流表的示数变 ，灯泡变 。
大
大于
小
暗
4、一段由若干股组成的铜芯线，当抽去它其中的几股后，这段铜芯线的电阻将（ ）
A、变大 B、变小
C、不变 D、无法确定
5、关于电阻以下说法正确的是（ ）
A、长的导线比短的导线电阻大
B、粗的导线比细的导线电阻小
C、铜导线比铁导线电阻小
D、以上讲法均不准确
A
D
6.下列关于导体的电阻的说法中正确的是（ ）
A、导体中有电流时，导体才有电阻
B、导体的电阻大小取决于导体中电流的大小
C、导体的电阻是导体本身的一种性质，与通过它的电流大小无关
D、导体的电阻大小取决于导体两端电压的大小
C
练习：
1，有一个蓄电池，正负极标记已分不清楚，你能想出几种办法，正确的判断它的正负极？
2，现有若干只规格相同的小灯泡，若每只灯泡正常发光时需加22V的电压，那么想将它们串联接在家庭电路中，且使每只灯泡都正常发光，应将多少盏接入电路？
3，超导状态下，导体的电阻R=__欧，如果利用超导输电线进行远距离输电，导线__发热。
4，在物理学中用电阻来表示____________，导体的电阻越大，表示导体对电流的_____越大
不同的导体电阻一般不同，电阻是导体本身的一种____.
在电子技术中，经常用到具有一定阻值的元件——电阻器，也叫做定值电阻，简称电阻。
定值电阻在电路图中的符号是：
还有灯的调光开关，可以控制灯光的强弱。
二、变阻器
滑动变阻器
电阻箱
滑动变阻器的构造：
①金属杆
②金属滑片P
③电阻丝线圈
④瓷筒
⑤支架
A、B、C、D为接线柱
A
B
C
D
结构示意图
电路图中的符号
请同学们动手把滑动变
阻器的结构示意图和在
电路中的符号画一遍
滑动变阻器的作用及连接方式
①改变电路中的电流大小
2.连接方法：___________________
1.作用：_____________________
滑动变阻器连接方法：　　
正确连接方法：　
错误接法：

2、滑动变阻器应串联连入电路
1、滑动变阻器采用“两上”的接法：(导线）
电路中的电流大小不变，电灯很亮。
2、滑动变阻器采用“两下”的接法：(定值电阻)
电路中的电流大小不变，电灯很暗。
1、滑动变阻器应采用“一上一下”的接法
滑动变阻器注意事项：
　1.要观察滑动变阻器的铭牌。
　一滑动变阻器的铭牌上标有“20Ω 2Ａ”的字样，其中20Ω表示 ____　，
2Ａ表示　　 　。
　2.滑动变阻器接入电路前应将滑片放在变阻器
的阻值最大的位置，你能说出原因吗？
　防止闭合开关时电流过大而烧坏电路元件，起
到保护电路的作用。
　滑动变阻器的最大电阻值为２０Ω
允许通过的最大电流为2Ａ
课堂练习：
1.滑动变阻器是通过改变接入电路中的____________来改变电路中的电阻的。
2.如图所示，当把滑动变阻器的A、C接线柱接入电路后，滑片P向右滑动时，电路中的电阻应是 （ ）
A、减小
B、增大
C、不变
D、无法确定
电阻丝的长度
B
1、如图示，开关闭合后，滑动变阻器的滑片P向右移动时，连入电路的电阻变　　　，电路中的电流变　　　，灯泡变　　　。
大
小
暗
2、根据要求设计电路图，并完成实物图的接线，器材如图示，另有导线若干，滑动变阻器的滑片开始置于最左端。要求用滑动变阻器调节小灯泡中的电流，用电流表和电压表测小灯泡中的电流和电压。
A
B
C
D
P
甲
A
B
C
D
P
乙
A
B
C
D
P
丙
A
B
C
D
P
丁
D
3.如图示的滑动变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是 （ ）
A、甲和乙 B、丙和丁
C、甲和丙 D、甲和丁
4、如图，将两个滑动变阻器串联后连入电路，要使电路中的电流最小，则滑片p1，p2的位置应该放在（ ）
A．P1在最右端，P2在最左端
B．P1在最左端，P2在最右端
C．P1在最左端，P2在最左端
D．P1在最右端，P2在最右端
B
5、要求用滑动变阻器只改变灯泡L1中的亮度，且滑动变阻器向右移动时，灯L1变亮；电流表测出灯泡L2电流的大小。
(1)画出电路图。
(2)根据你画出的电路图回答：滑片p向左移动时，变阻器连入的电阻怎样变化？小灯泡的亮度怎样变化？电流表示数怎样变化？
6、如图所示是一种自动测定邮箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道邮箱内油量的多少。则
A．油量增加，R1的电阻值增大，油量表指针偏转变小
B．油量增加，R1的电阻值减小，油量表指针偏转变大
C．油量减少，R1的电阻值增大，油量表指针偏转变大
D．油量减少，R1的电阻值减小，油量表指针偏转变小

例3：在探究影响导体电阻大小的因素时，甲乙丙三位同学作出如下猜想：
甲：导体的电阻与导体的横截面积有关；
乙：导体的电阻与导体的长度有关；
丙：导体的电阻与导体的材料有关。
现提供多根电阻丝，材料参数如下表：








(1)某同学要验证上述猜想，连接了如右实物图．
请你根据实物图画出电路图
(2)如要验证上述甲同学的猜想，
则应该选用 两根电阻丝(填序号)．
(3)如要验证上述乙同学的猜想，
则应该选用 两根电阻丝(填序号)．
(4)如要验证上述丙同学的猜想，
则应该选用 两根电阻丝(填序号)．

A C
A B
A D
编号 材料 长度/m 横截面积/mm2
A 镍镉合金 1 1
B 镍镉合金 2 1
C 镍镉合金 1 2
D 锰铜合金 1 1
